Корпус плуга

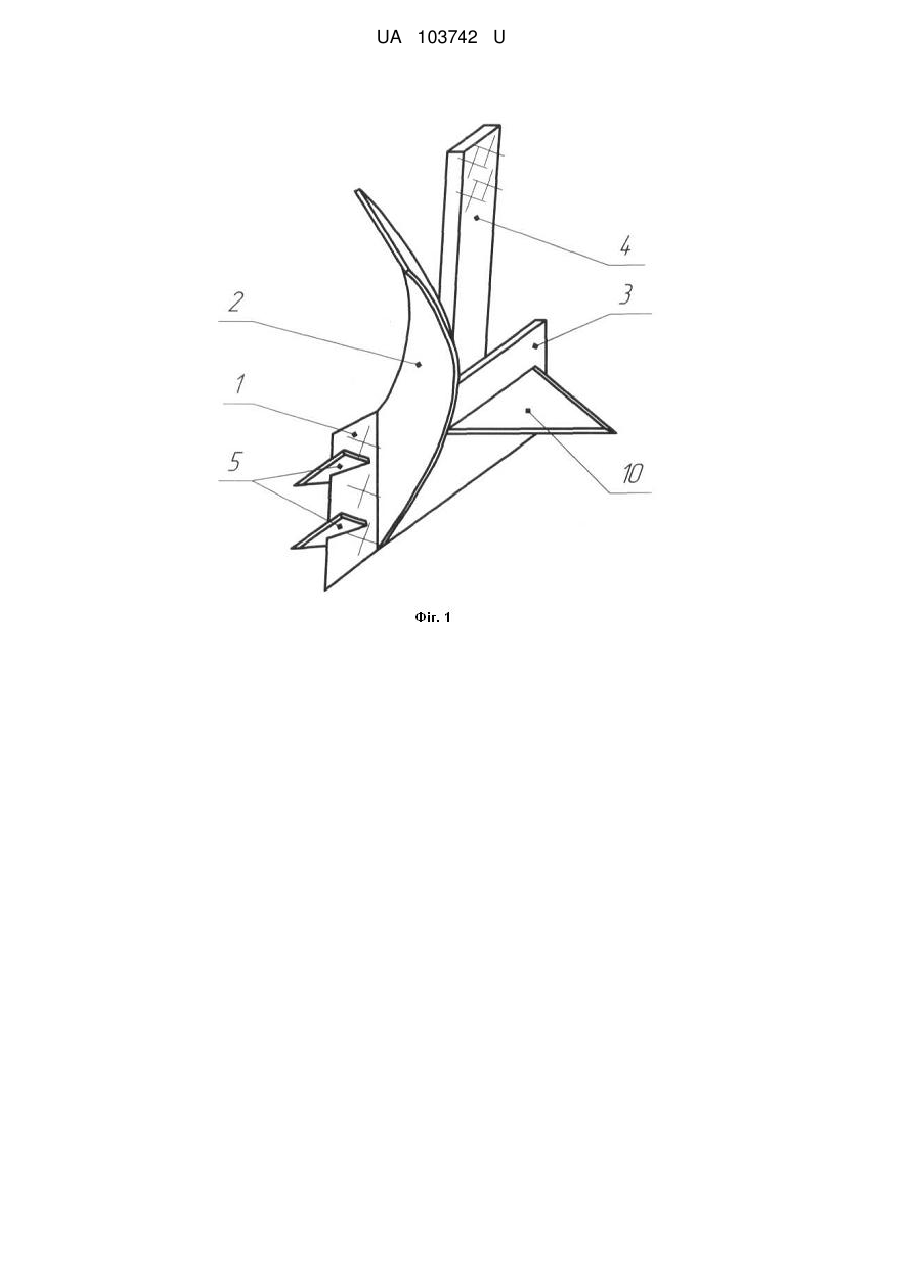

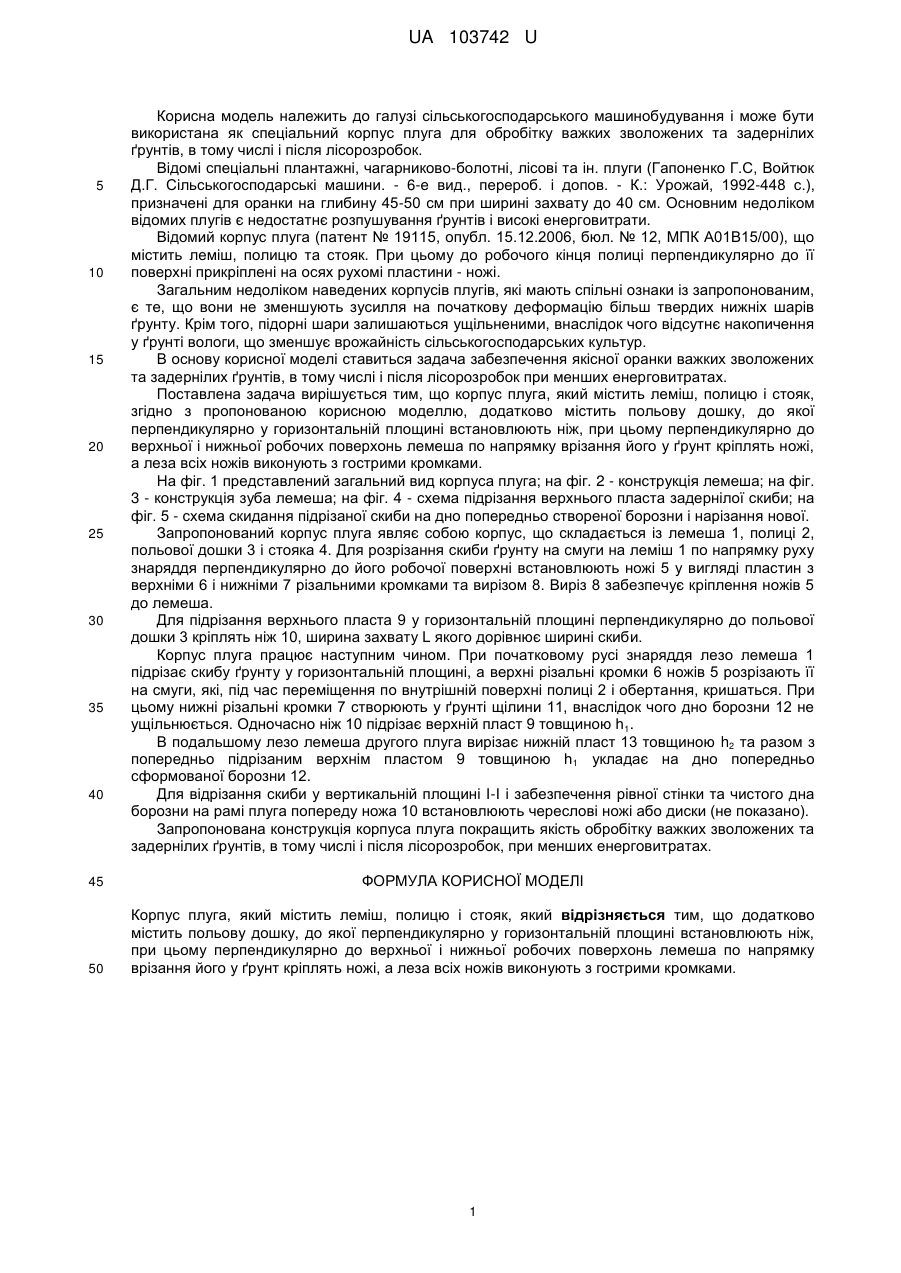

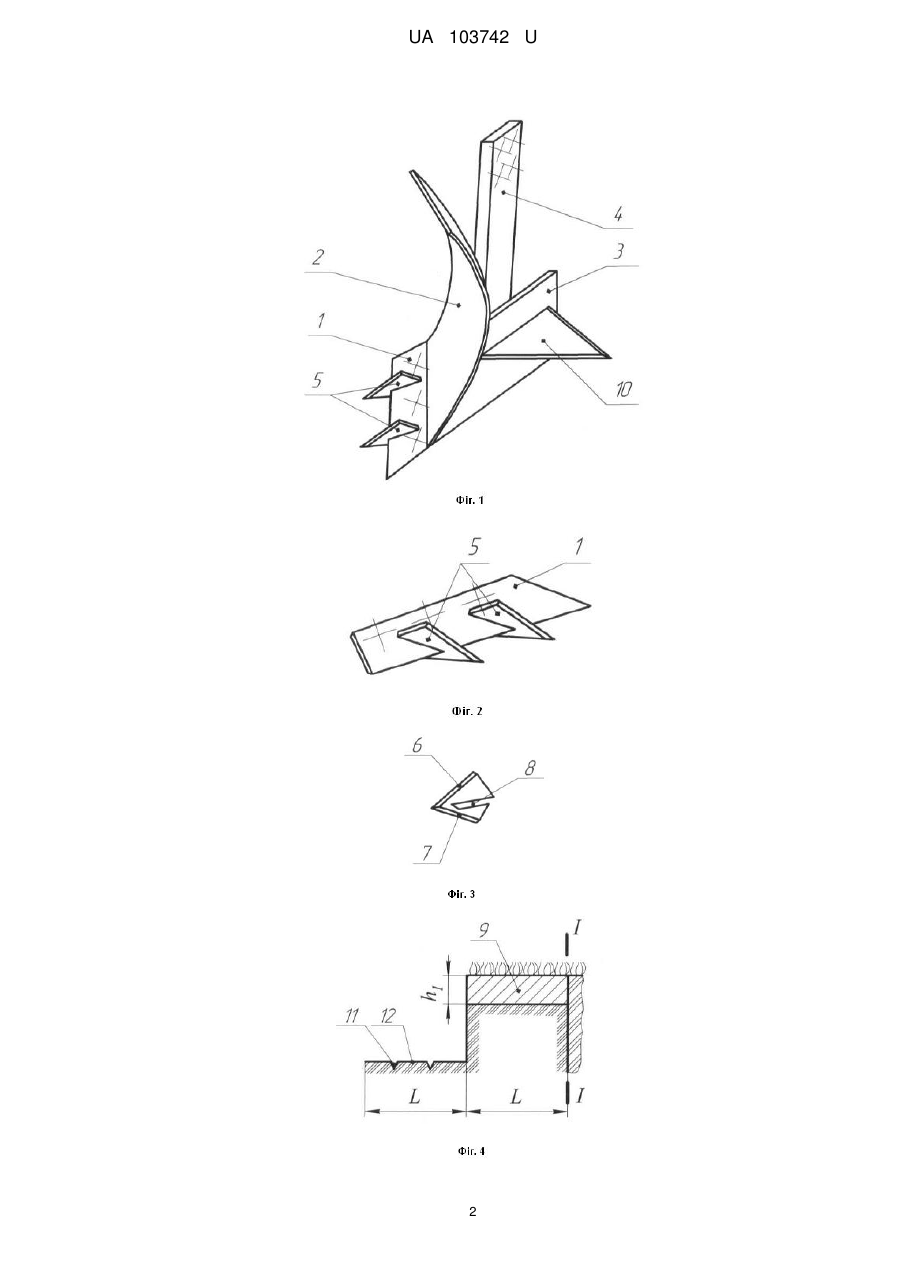

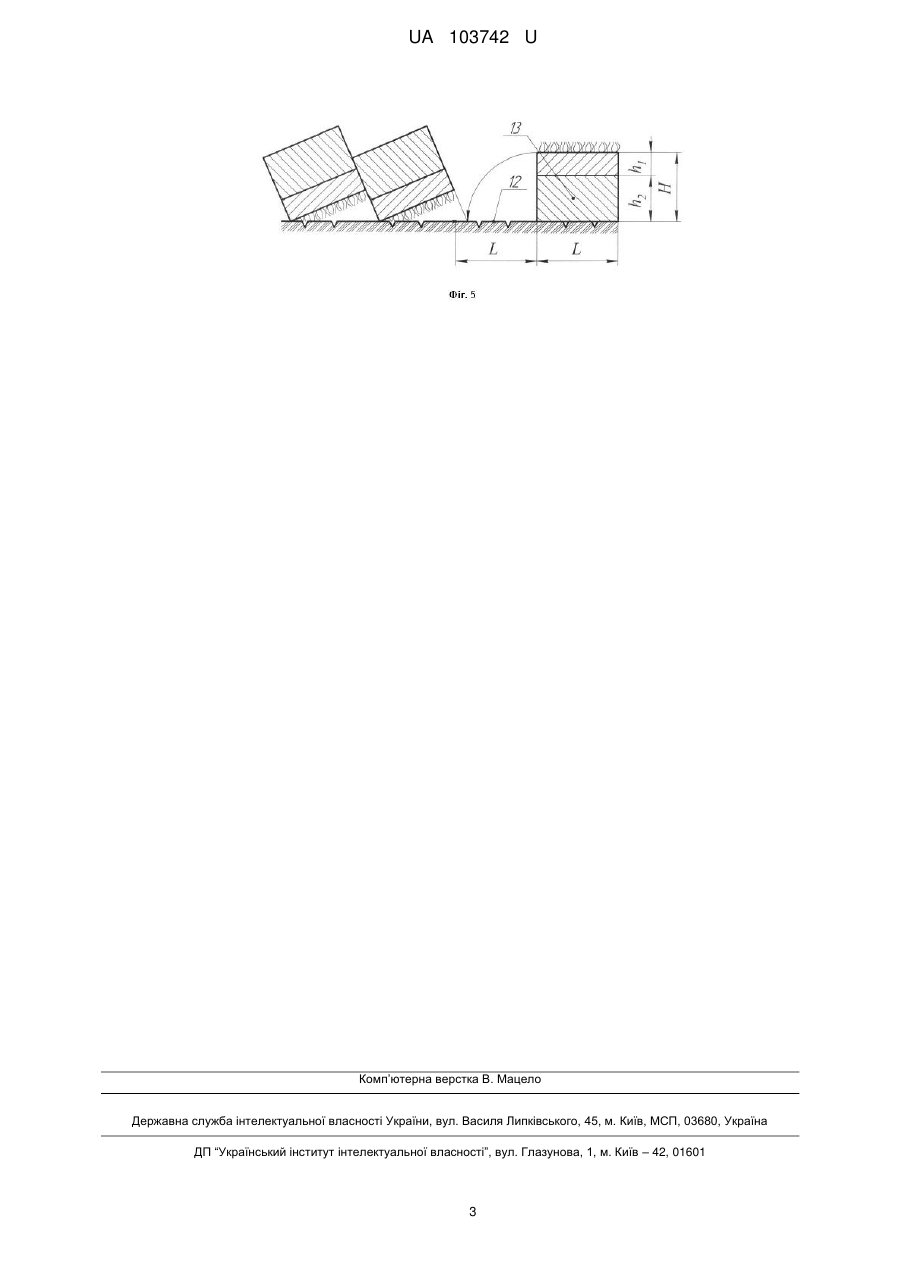

Реферат: UA 103742 U UA 103742 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана як спеціальний корпус плуга для обробітку важких зволожених та задернілих ґрунтів, в тому числі і після лісорозробок. Відомі спеціальні плантажні, чагарниково-болотні, лісові та ін. плуги (Гапоненко Г.С, Войтюк Д.Г. Сільськогосподарські машини. - 6-е вид., перероб. і допов. - К.: Урожай, 1992-448 с.), призначені для оранки на глибину 45-50 см при ширині захвату до 40 см. Основним недоліком відомих плугів є недостатнє розпушування ґрунтів і високі енерговитрати. Відомий корпус плуга (патент № 19115, опубл. 15.12.2006, бюл. № 12, МПК А01В15/00), що містить леміш, полицю та стояк. При цьому до робочого кінця полиці перпендикулярно до її поверхні прикріплені на осях рухомі пластини - ножі. Загальним недоліком наведених корпусів плугів, які мають спільні ознаки із запропонованим, є те, що вони не зменшують зусилля на початкову деформацію більш твердих нижніх шарів ґрунту. Крім того, підорні шари залишаються ущільненими, внаслідок чого відсутнє накопичення у ґрунті вологи, що зменшує врожайність сільськогосподарських культур. В основу корисної моделі ставиться задача забезпечення якісної оранки важких зволожених та задернілих ґрунтів, в тому числі і після лісорозробок при менших енерговитратах. Поставлена задача вирішується тим, що корпус плуга, який містить леміш, полицю і стояк, згідно з пропонованою корисною моделлю, додатково містить польову дошку, до якої перпендикулярно у горизонтальній площині встановлюють ніж, при цьому перпендикулярно до верхньої і нижньої робочих поверхонь лемеша по напрямку врізання його у ґрунт кріплять ножі, а леза всіх ножів виконують з гострими кромками. На фіг. 1 представлений загальний вид корпуса плуга; на фіг. 2 - конструкція лемеша; на фіг. 3 - конструкція зуба лемеша; на фіг. 4 - схема підрізання верхнього пласта задернілої скиби; на фіг. 5 - схема скидання підрізаної скиби на дно попередньо створеної борозни і нарізання нової. Запропонований корпус плуга являє собою корпус, що складається із лемеша 1, полиці 2, польової дошки 3 і стояка 4. Для розрізання скиби ґрунту на смуги на леміш 1 по напрямку руху знаряддя перпендикулярно до його робочої поверхні встановлюють ножі 5 у вигляді пластин з верхніми 6 і нижніми 7 різальними кромками та вирізом 8. Виріз 8 забезпечує кріплення ножів 5 до лемеша. Для підрізання верхнього пласта 9 у горизонтальній площині перпендикулярно до польової дошки 3 кріплять ніж 10, ширина захвату L якого дорівнює ширині скиби. Корпус плуга працює наступним чином. При початковому русі знаряддя лезо лемеша 1 підрізає скибу ґрунту у горизонтальній площині, а верхні різальні кромки 6 ножів 5 розрізають її на смуги, які, під час переміщення по внутрішній поверхні полиці 2 і обертання, кришаться. При цьому нижні різальні кромки 7 створюють у ґрунті щілини 11, внаслідок чого дно борозни 12 не ущільнюється. Одночасно ніж 10 підрізає верхній пласт 9 товщиною h 1. В подальшому лезо лемеша другого плуга вирізає нижній пласт 13 товщиною h2 та разом з попередньо підрізаним верхнім пластом 9 товщиною h1 укладає на дно попередньо сформованої борозни 12. Для відрізання скиби у вертикальній площині I-I і забезпечення рівної стінки та чистого дна борозни на рамі плуга попереду ножа 10 встановлюють череслові ножі або диски (не показано). Запропонована конструкція корпуса плуга покращить якість обробітку важких зволожених та задернілих ґрунтів, в тому числі і після лісорозробок, при менших енерговитратах. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Корпус плуга, який містить леміш, полицю і стояк, який відрізняється тим, що додатково містить польову дошку, до якої перпендикулярно у горизонтальній площині встановлюють ніж, при цьому перпендикулярно до верхньої і нижньої робочих поверхонь лемеша по напрямку врізання його у ґрунт кріплять ножі, а леза всіх ножів виконують з гострими кромками. 1 UA 103742 U 2 UA 103742 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
