Конструкція надувної (пневматичної) шини для тимчасової фіксації тазового пояса тіла людини

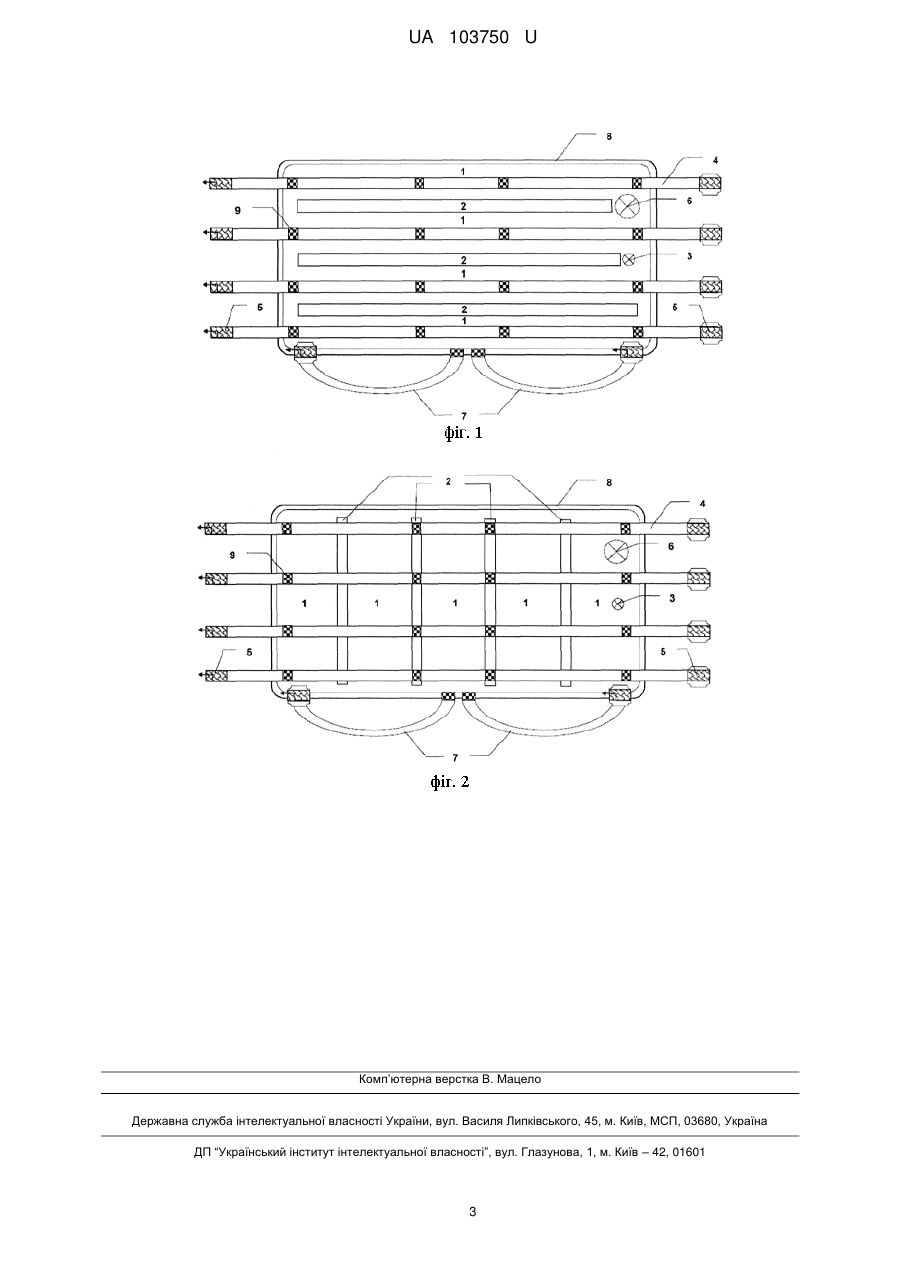

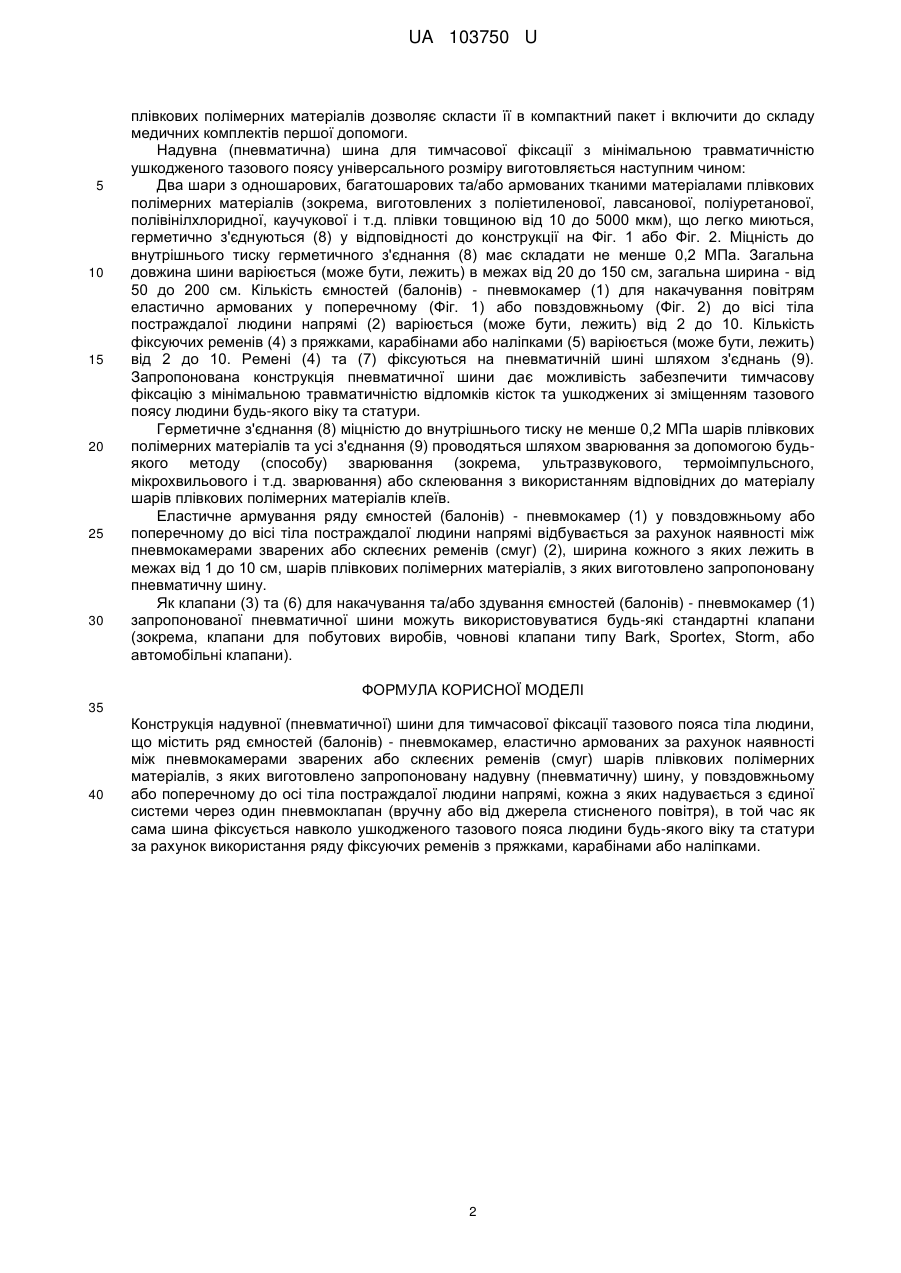

Реферат: Конструкція надувної (пневматичної) шини для тимчасової фіксації тазового пояса тіла людини являє собою ряд ємностей (балонів) - пневмокамер, еластично армованих за рахунок наявності між пневмокамерами зварених або склеєних ременів (смуг) шарів плівкових полімерних матеріалів, з яких виготовлено запропоновану надувну (пневматичну) шину, у повздовжньому або поперечному до осі тіла постраждалої людини напрямі, кожна з яких надувається з єдиної системи через один пневмоклапан (вручну або від джерела стисненого повітря), в той час як сама шина фіксується навколо ушкодженого тазового пояса людини будь-якого віку та статури за рахунок використання ряду фіксуючих ременів з пряжками, карабінами або наліпками. UA 103750 U (54) КОНСТРУКЦІЯ НАДУВНОЇ (ПНЕВМАТИЧНОЇ) ШИНИ ДЛЯ ТИМЧАСОВОЇ ФІКСАЦІЇ ТАЗОВОГО ПОЯСА ТІЛА ЛЮДИНИ UA 103750 U UA 103750 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробів з одношарових, багатошарових та/або армованих тканими матеріалами плівкових полімерних матеріалів і може бути використана в медичних цілях, а саме в галузі травматології та ортопедії, для тимчасової фіксації кісток ушкодженого тазового поясу тіла при транспортуванні осіб, поранених та/або постраждалих внаслідок військових дій, техногенних катастроф, стихійного лиха та ін., від місця поранення до лікувального закладу. Відомий пристрій для транспортування поранених з фіксацією тазового поясу, що має одну надувну камеру з одним клапаном. В повністю надутому стані камера має круглий поперечний перетин. Пристрій забезпечує повне охоплення тазового поясу і розташовується таким чином, щоб пневмокамера знаходилась в нижній частині спини постраждалої особи. Це дозволяє здійснювати транспортувати пацієнта в декількох ортопедичних позиціях, зокрема, в напівпідвішеному стані. Комфорт постраждалої особи регулюється тиском в камері. Камера може переміщуватись вздовж тіла самим пацієнтом для розташування в оптимальній позиції, яка забезпечує мінімальні больові відчуття. Недоліками такого пристрою є відсутність можливості його використання без підвішування постраждалого, що у польових умовах є критичним, при цьому постраждалий зафіксований у пристрої саме в області ушкодженого тазового поясу, що може стати причиною виникнення больового шоку у постраждалого, а в разі втрати свідомості постраждалим виникає ризик його випадіння з пристрою [United States Patent (11) 4991572, (21) Application No.: 429027, (22) Oct. 30, 1989, (45) Feb. 12, 1991]. Найбільш близьким за технічною суттю до заявленої корисної моделі є тазова шина [United States Patent (11) 6793639 В2, (21) Application No.: 10/300976, (22) Nov. 21, 2002, (45) Sep.21, 2004]. Шина розташовується на тілі постраждалої особи так, що її верхній край знаходиться на 5-10 см вище клубового гребеня, а нижній - у середній третині стегна. Шина кріпиться на тілі двома або більше фіксуючими горизонтальними ременями, які охоплюють тіло людини і довжина яких регулюється в залежності від статури постраждалої особи. Шина являє собою прямокутну оболонку з гнучкої та такої, що легко миється, речовини, наприклад, полівінілхлориду, всередині якої містяться шар гнучкої об'ємної набивки та ряд гнучких елементів (пластин або стрижнів), розташованих у вертикальних кишенях. Довша сторона шини має довжину, достатню для охоплення тіла людини в тазовій зоні. При цьому вертикальні елементи опиняються розташованими по колу з певним кроком, паралельно до вісі тіла постраждалого. Встановлена таким чином шина утримує уламки кісток тазового поясу від зсувів, які можуть призвести до внутрішньотазового крововиливу, спричинити больовий шок та призвести до смерті постраждалого. Недоліками даної тазової шини є: - Жорсткість шини визначається жорсткістю вертикальних гнучких елементів (пластин або стрижнів), і не може бути зменшена за рахунок зменшення тиску в пневмобалонах надувної шини. - Наявність об'ємної гнучкої набивки, а також пластин або стрижнів в конструкції шини, унеможливлює компактне складання та зберігання шини, що є важливим для медичних працівників, які працюють в польових умовах. Задача корисної моделі - удосконалення конструкції пневматичної шини для тимчасової фіксації з мінімальною травматичністю ушкодженого тазового поясу універсального розміру для використання в польових умовах військових дій або стихійного лиха за рахунок застосування у виробі ряду ємностей (балонів) для повітря - пневмокамер з еластичним армуванням конструкції, та єдиною системою накачування. Поставлена задача вирішується за рахунок того, що заявлена конструкція пневматичної шини (Фіг. 1-2) являє собою ряд (від 1 до 10) ємностей (балонів) - пневмокамер (1) еластично армованих у поперечному (Фіг. 1) або повздовжньому (Фіг. 2) до тіла людини напрямі (2), кожна з яких надувається з єдиної системи через один пневмоклапан (3) (вручну або від джерела стисненого повітря), в той час як сама шина фіксується навколо тазового поясу будь-якого розміру (діаметра) за рахунок використання ряду (від 2 до 10) фіксуючих ременів (4) з пряжками, карабінами або наліпками (5). Наявність ряду (від 2 до 10) ємностей (балонів) пневмокамер (1) еластично армованих у поперечному (Фіг. 1) або повздовжньому (Фіг. 2) до тіла людини напрямі (2) робить шину гнучкою у користуванні з можливістю фіксації з мінімальною травматичністю відломків кісток та кісток ушкоджених зі зміщенням тазового поясу. Для здування та складання пневматичної шини може використовуватися другий (запасний) пневмоклапан більшого діаметра (6) (більшої пропускної можливості). Для фіксації пневматичної шини на тілі постраждалого пропонується використання ременів (7). Конструкція пневматичної шини з одношарових, багатошарових та/або армованих тканими матеріалами 1 UA 103750 U 5 10 15 20 25 30 плівкових полімерних матеріалів дозволяє скласти її в компактний пакет і включити до складу медичних комплектів першої допомоги. Надувна (пневматична) шина для тимчасової фіксації з мінімальною травматичністю ушкодженого тазового поясу універсального розміру виготовляється наступним чином: Два шари з одношарових, багатошарових та/або армованих тканими матеріалами плівкових полімерних матеріалів (зокрема, виготовлених з поліетиленової, лавсанової, поліуретанової, полівінілхлоридної, каучукової і т.д. плівки товщиною від 10 до 5000 мкм), що легко миються, герметично з'єднуються (8) у відповідності до конструкції на Фіг. 1 або Фіг. 2. Міцність до внутрішнього тиску герметичного з'єднання (8) має складати не менше 0,2 МПа. Загальна довжина шини варіюється (може бути, лежить) в межах від 20 до 150 см, загальна ширина - від 50 до 200 см. Кількість ємностей (балонів) - пневмокамер (1) для накачування повітрям еластично армованих у поперечному (Фіг. 1) або повздовжньому (Фіг. 2) до вісі тіла постраждалої людини напрямі (2) варіюється (може бути, лежить) від 2 до 10. Кількість фіксуючих ременів (4) з пряжками, карабінами або наліпками (5) варіюється (може бути, лежить) від 2 до 10. Ремені (4) та (7) фіксуються на пневматичній шині шляхом з'єднань (9). Запропонована конструкція пневматичної шини дає можливість забезпечити тимчасову фіксацію з мінімальною травматичністю відломків кісток та ушкоджених зі зміщенням тазового поясу людини будь-якого віку та статури. Герметичне з'єднання (8) міцністю до внутрішнього тиску не менше 0,2 МПа шарів плівкових полімерних матеріалів та усі з'єднання (9) проводяться шляхом зварювання за допомогою будьякого методу (способу) зварювання (зокрема, ультразвукового, термоімпульсного, мікрохвильового і т.д. зварювання) або склеювання з використанням відповідних до матеріалу шарів плівкових полімерних матеріалів клеїв. Еластичне армування ряду ємностей (балонів) - пневмокамер (1) у повздовжньому або поперечному до вісі тіла постраждалої людини напрямі відбувається за рахунок наявності між пневмокамерами зварених або склеєних ременів (смуг) (2), ширина кожного з яких лежить в межах від 1 до 10 см, шарів плівкових полімерних матеріалів, з яких виготовлено запропоновану пневматичну шину. Як клапани (3) та (6) для накачування та/або здування ємностей (балонів) - пневмокамер (1) запропонованої пневматичної шини можуть використовуватися будь-які стандартні клапани (зокрема, клапани для побутових виробів, човнові клапани типу Bark, Sportex, Storm, або автомобільні клапани). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Конструкція надувної (пневматичної) шини для тимчасової фіксації тазового пояса тіла людини, що містить ряд ємностей (балонів) - пневмокамер, еластично армованих за рахунок наявності між пневмокамерами зварених або склеєних ременів (смуг) шарів плівкових полімерних матеріалів, з яких виготовлено запропоновану надувну (пневматичну) шину, у повздовжньому або поперечному до осі тіла постраждалої людини напрямі, кожна з яких надувається з єдиної системи через один пневмоклапан (вручну або від джерела стисненого повітря), в той час як сама шина фіксується навколо ушкодженого тазового пояса людини будь-якого віку та статури за рахунок використання ряду фіксуючих ременів з пряжками, карабінами або наліпками. 2 UA 103750 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
