Покришка пневматичної шини
Номер патенту: 65709
Опубліковано: 15.04.2004
Автори: Литвиненко Віктор Панасович, Литвиненко Ганна Вікторівна
Формула / Реферат
Покришка пневматичної шини, що містить каркас, бортові кільця, протектор з боковинами, яка відрізняється тим, що на боковинах покришки по периметру радіально розміщені лопаті у вигляді приливків з гуми.
Текст

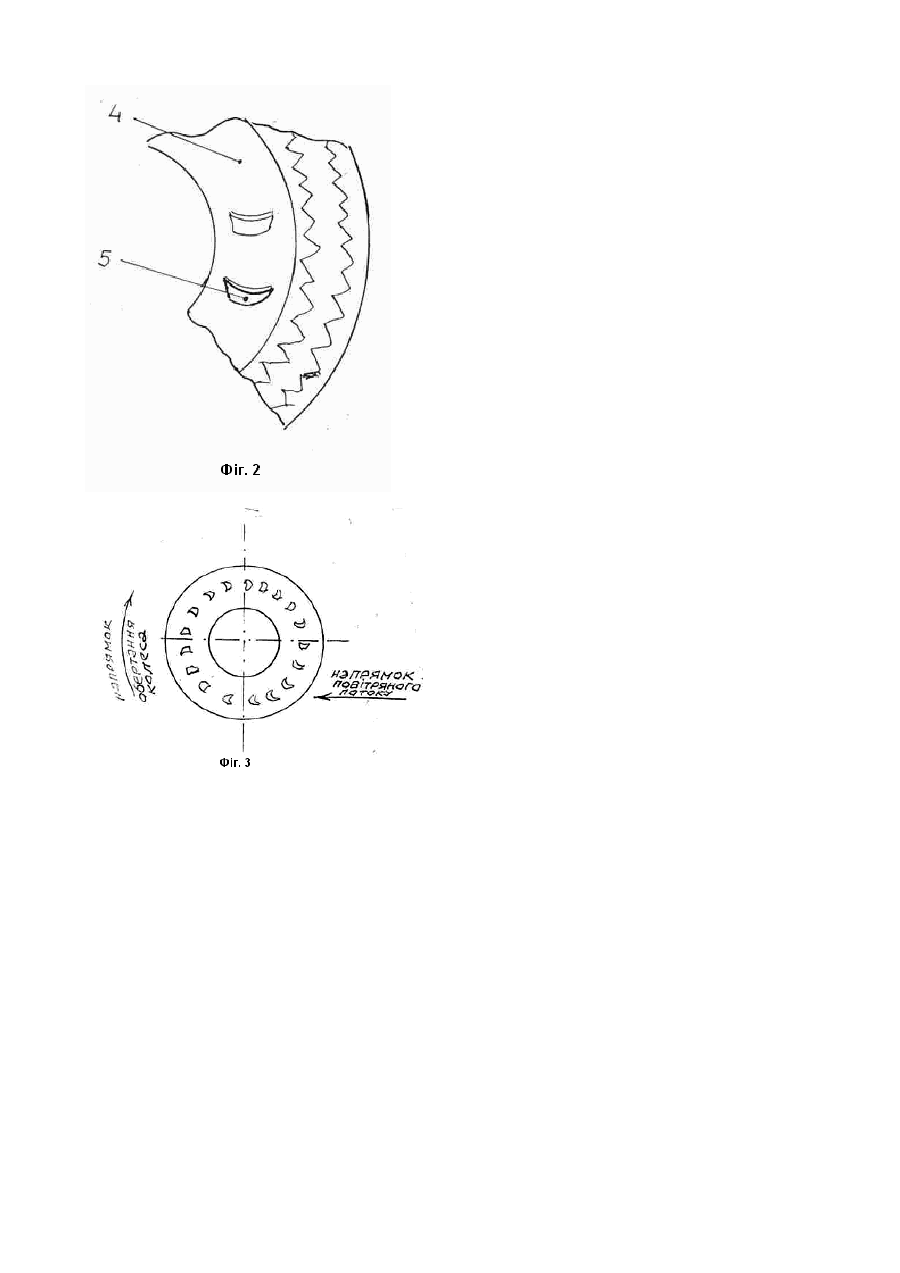

Винахід відноситься до літакобудування і може бути використаний для шин літаків. 1. Відома покришка пневматичної шини (АС №1298100 кл.В60С9/18 1983p.), яка має протектор, боковини, каркас. Недоліком відомої конструкції покришки пневматичної шини є те, що вона не забезпечує м’якої посадки літака і термін її існування малий. 2. Відома також покришка пневматичної шини (АС №1661002 кл. В60С15/04 1988р.) взяте як прототип, що містить у собі каркас, бортові кільця, протектор з боковинами. Недоліком прототипу є те, що згадана покришка пневматичної шини не забезпечує при посадці літака його м’якої посадки, створює різкі поштовхи на корпус літака і, які передаються пасажирам створюючи дискомфорт, робить передчасне зношення протектора покришки. Задача винаходу: забезпечити м’яку посадку літака і виключити різкі поштовхи на корпус літака, забезпечити комфорт пасажирів при посадці літака, збільшити термін зношення протектора покришки. Задача вирішується тим, що на боковини покришки по периметру радіально розміщені лопаті у вигляді приливів з гуми. На фіг.1 зображена покришка пневматичної шини (переріз), що має каркас 1, бокові кільця 2, протектор 3, боковини 4, лопаті з гуми у вигляді приливів 5, радіально розміщені по периметру боковин. На фіг.2 зображена аксометрична проекція частини покришки пневматичної шини з лопастями 5. Винахід працює слідуючим чином. При посадці літака випускаються шасі і фіксуються в посадочному режимі, при цьому колеса шасі розгальмовуються. Під тиском зустрічного повітря на лопаті у вигляді приливів 5, які розміщені на боковинах покришки (фіг.3) колеса шасі починають обертатися у напрямку, який відповідає напрямку обертанню колес при їх торканні до злітально-посадочної смуги. Швидкість повітряного потоку відносно літака в незначній мірі відрізняється від швидкості літака відносно землі в один і той же момент часу. При торканні протектором покришки до злітально-посадочної смуги швидкість обертання покришки буде дорівнювати швидкості літака відносно злітально-посадочної смуги, чим і забезпечується м’яка посадка літака, виключаються різкі поштовхи на корпус літака забезпечується комфорт пасажирів при посадці літака, збільшується термін зношення протектора покришки.
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic tire
Автори англійськоюLytvynenko Viktor Panasovych
Назва патенту російськоюПокрышка пневматической шины
Автори російськоюЛитвиненко Виктор Афанасьевич
МПК / Мітки
МПК: B60C 15/00
Мітки: шини, покришка, пневматичної
