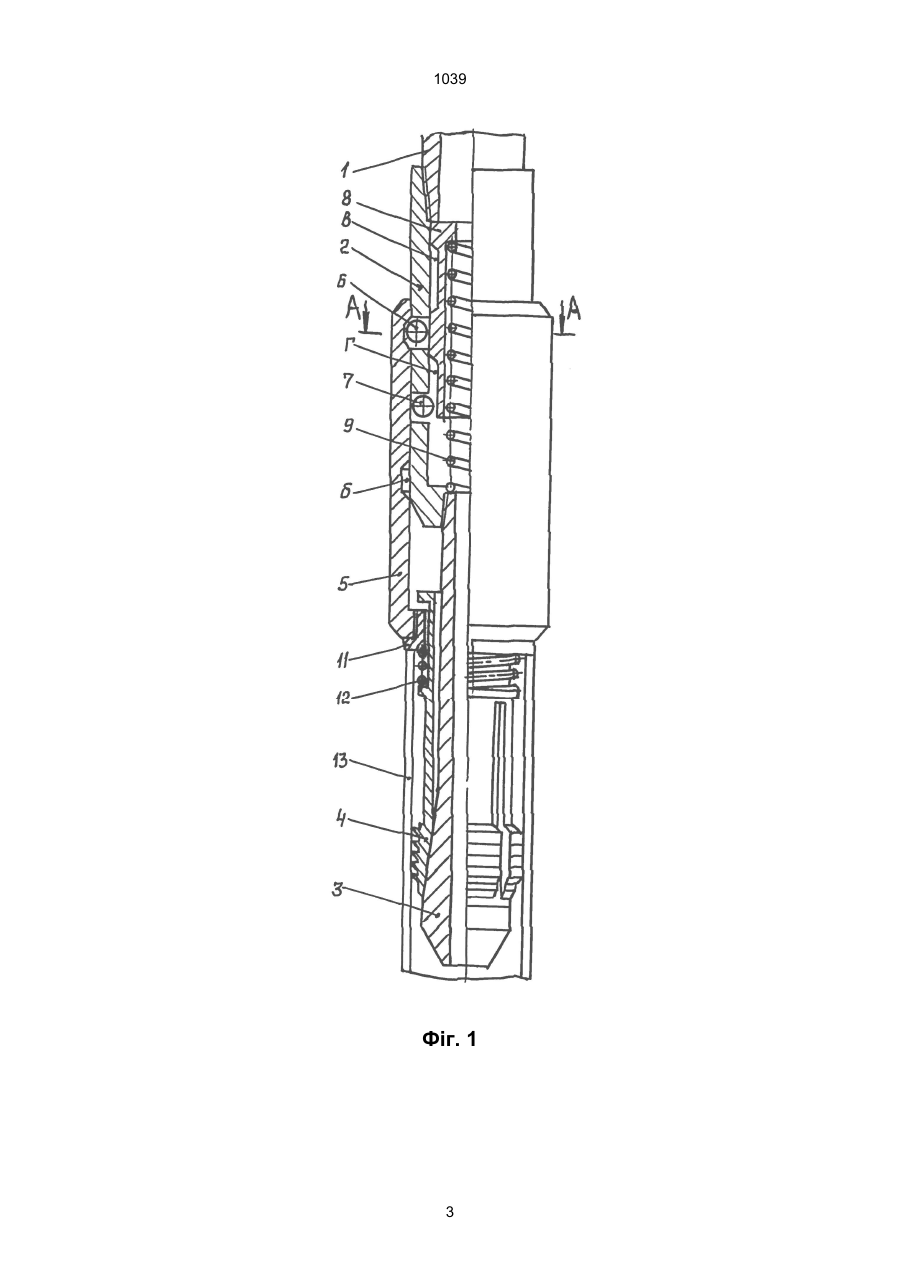

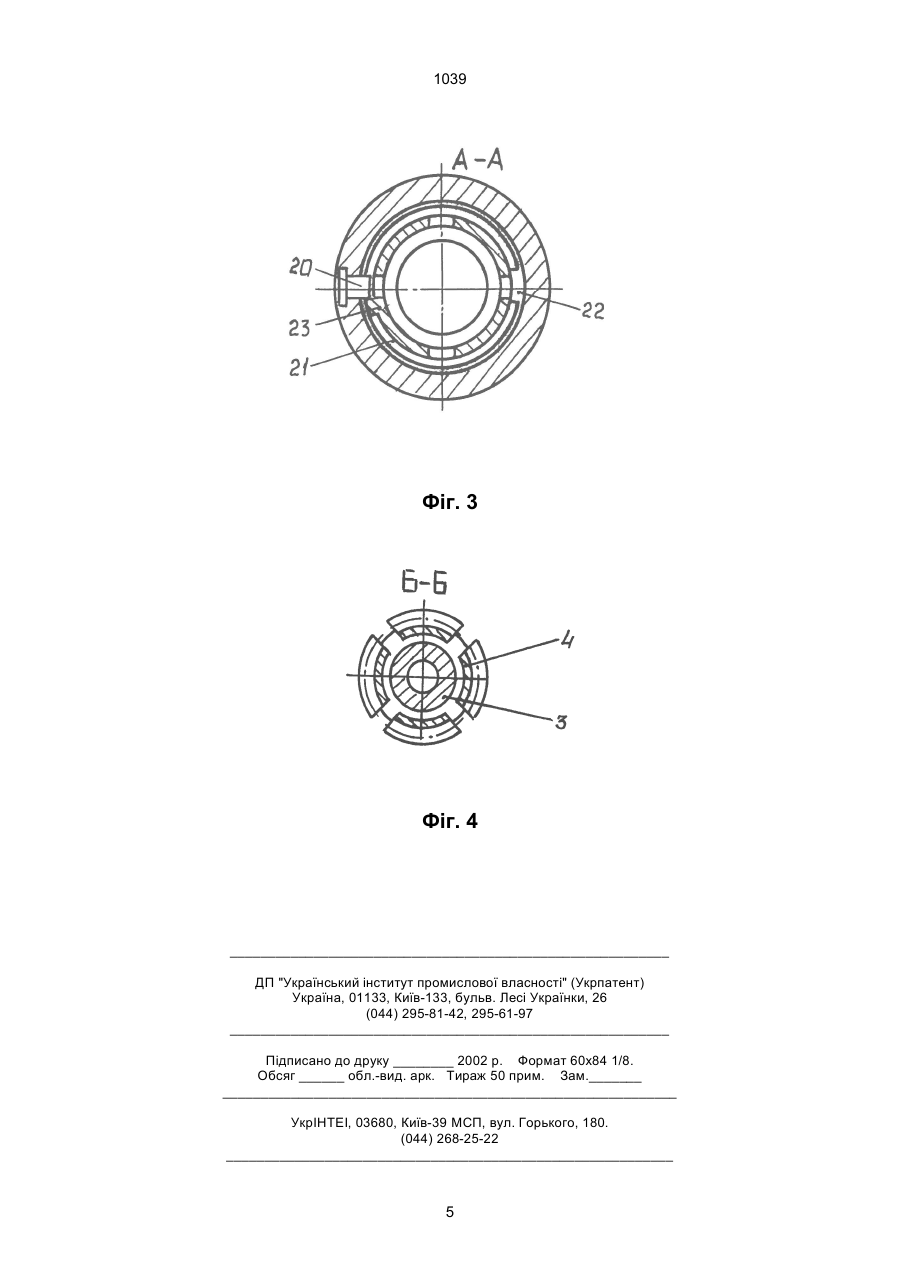

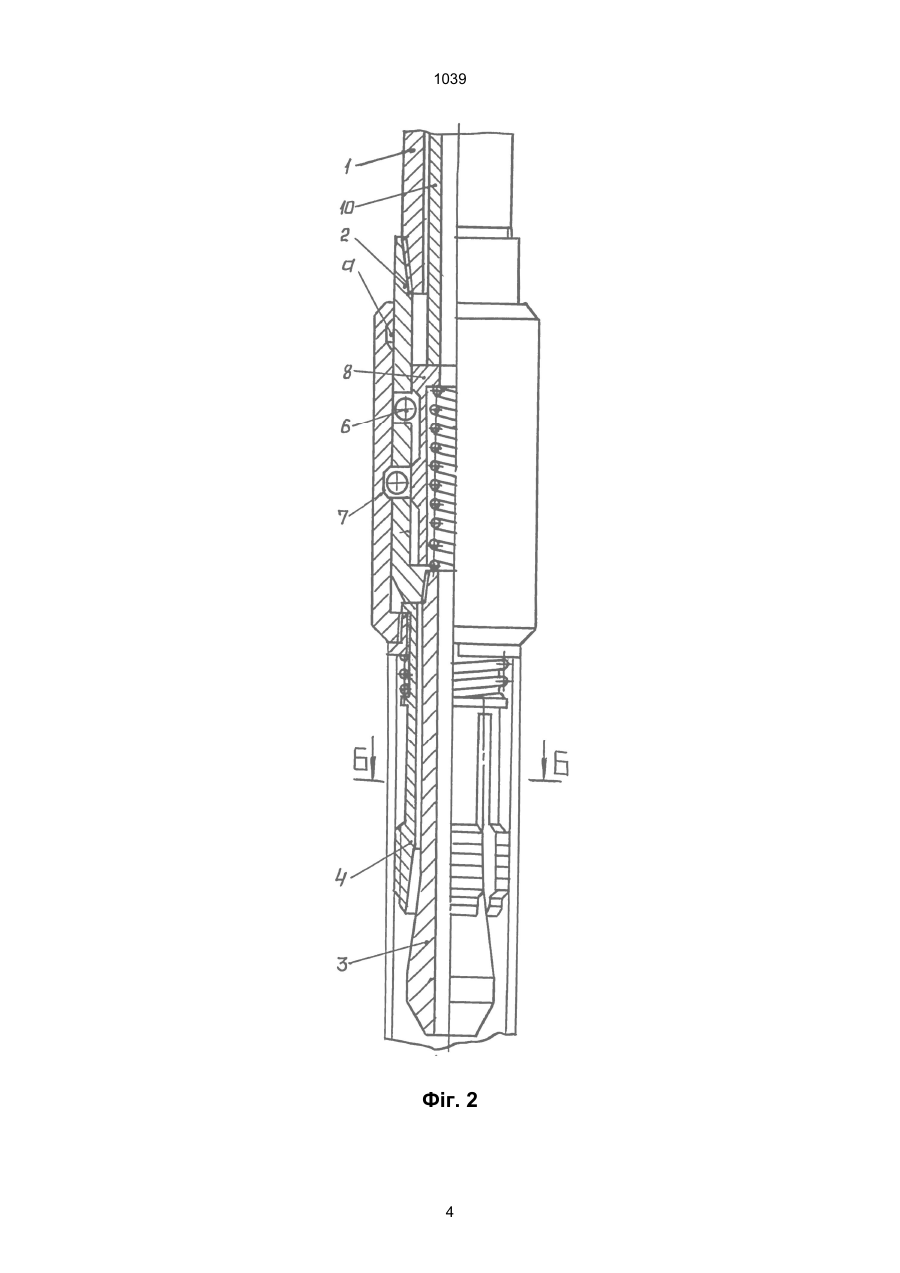

Труболовка внутрішня, що звільнюється, яка містить корпус з конічним штоком, розрізну захва 1039 зовнішніми кільцевими проточками, яка встановлена всередині корпуса, а на внутрішньому циліндрі обмежувального стакана виконані кільцеві канавки, при цьому біля основи стакана встановлене розрізне різьбове кільце з пружиною. Умови передчасного спрацювання труболовки (зрізу) досягаються стопорінням пристрою фіксаторами, які розміщені в наскрізних отворах корпуса і кільцевих проточках запірної муфти. На фіг. 1 зображено пристрій, вертикальний розріз, в процесі спуску в свердловину і з'єднання з аварійною колоною. На фіг. 2 – те ж саме при від'єднанні від аварійної колони за допомогою патрубка, що скидається. На фіг. 3 – переріз А-А фігури 1. На фіг. 4 – переріз Б-б фігури 2. Труболовка містить перехідник 1, який з'єднаний різзю з корпусом 2. До корпусу 2 приєднаний конічний шток 3, в нижній частині якого виконаний зворотний конус. На штоку 3 встановлена, з можливістю вільного поздовжнього переміщення, розрізна захватна втулка 4. Втулка 4 виготовлена у вигляді цанги з зовнішніми захватними зубцями і конічною розточкою біля основи. Корпус 2 телескопічно встановлений в обмежувальний стакан 5 і фіксується шариками-фіксаторами 6 і 7, радіально розміщеними в паралельних площинах наскрізних отворів корпуса, і запірною муфтою, яка підпружинена пружиною 9. Запірна муфта 8 переміщується вниз під дією патрубка 10, що скидається. Захватна втулка 4 з'єднана зі стаканом 5 за допомогою розрізного різьбового кільця 11, встановленого в розточку захватної втулки і вкрученого в дно стакана. Під розрізним кільцем 11 на розточці захватної втулки 4 розміщена стискуюча пружина 12, осьове зусилля якої сприяє більш надійному зчепленню втулки з внутрішньою стінкою аварійної колони 13. Надійність від'єднання труболовки від аварійної колони досягається за допомогою вузла звільнення 14, який містить гільзу 2, кульки-фіксатори 6 і 7, запірну муфту 8, пружину 9 і обмежувальний стакан. Стакан 5 має дві кільцеві канавки 15 і 16. На зовнішній циліндричній поверхні запірної муфти 8 виконані дві проточки 17 і 18. Пристрій працює таким чином. За допомогою перехідника 1 труболовку приєднують до бурильної колони і спускають в свердловину до контакту з верхнім торцем аварійної колони труб 13. Спочатку розрізна захватна втулка 4 при зіткненні з торцем аварійної колони 13 зупиниться через нерів ність пориву і зменшеного прохідного діаметра. Шток 3 увійде в ствол аварійної колони, тому як зовнішній діаметр штока менше прохідного ствола. При цьому шток 3 від'єднається від захватної втулки 4 і між ними утвориться зазор, що дозволяє під дією сили ваги розвантаженої бурильної колони розрізною захватною втулкою стиснути і увійти в ствол аварійної колони. Натягуванням бурильної колони шток 3 переміщують уверх, і він своїм зворотним конусом під дією стиснутої пружини 12 розкриває розрізну захватну втулку 4. Внаслідок цього між зубчастою контактною площиною захватної втулки 4 і внутрішньою стінкою аварійної колони 13 забезпечується надійне стикування, необхідне для підйому аварійної колони. При ускладненнях, що пов'язані з жорстким прихватом аварійної колони 13 і обмежувальним тяговим зусиллям підйомника, пристрій від'єднують спрацюванням вузла звільнення 14 таким чином. В ствол бурильної колони скидають патрубок 10 і розвантажують бурильну колону. Силою власної ваги патрубок 10 перемістить підпружинену запірну муфту 3 вниз до контакту з кульками-фіксаторами 7. При цьому проточка 17 розміститься напроти кульок-фіксаторів 6. Під дією сили ваги бурильної колони кульки-фіксатори 6 перемістяться із канавки 15 в проточку 17, а звільнений корпус 2 опуститься вниз і затисне захватну втулку 4. Разом з корпусом 2 рухається униз шток 3 і розклинює захватну втулку. При цьому положенні корпуса 2 кульки-фіксатори 7 розмістяться напроти канавки 16 і під дією сили власної ваги патрубка 10 підпружинена запірна муфта переміститься вниз до упору. Внаслідок цього кулькифіксатори 7 із проточки 18 перемістяться в канавку 16 і зафіксують корпус 2 в стакані 5 в нижньому його положенні. Натягуванням бурильної колони пристрій безперешкодно від'єднається від аварійної колони 13. Надійність роботи труболовки досягається шляхом жорсткої фіксації в обмежувальному стакані корпуса з конічним штоком при транспортному і робочому положенні. Застосування внутрішньої труболовки, що звільнюється, забезпечує ефективне проведення аварійно-відновлювальних робіт при вилученні з нафтових та газових свердловин обірваних колон, ліквідації прихватів та зриву пакерів за рахунок підвищення надійності стикування і розстикування труболовки. 2 1039 Фіг. 1 3 1039 Фіг. 2 4 1039 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
