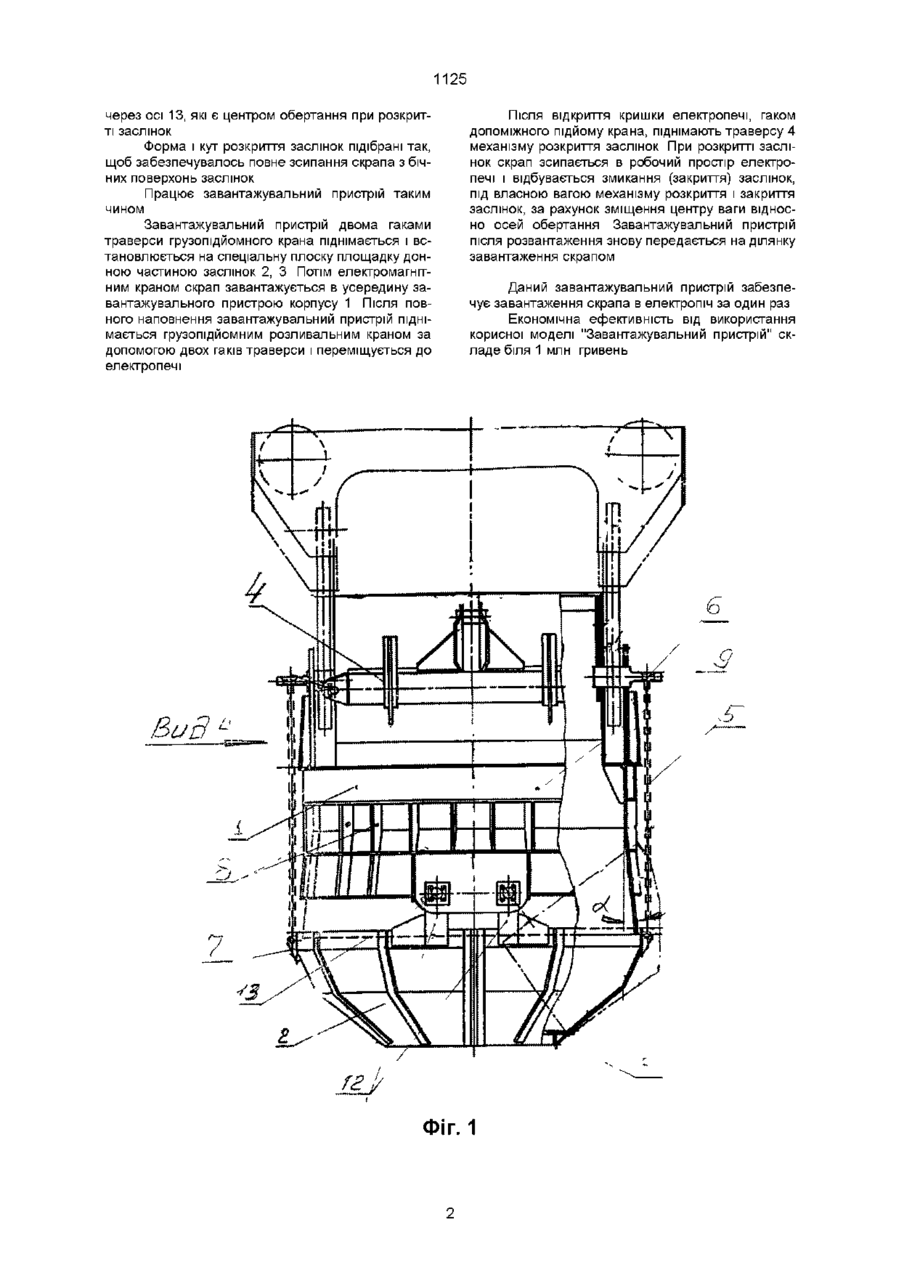

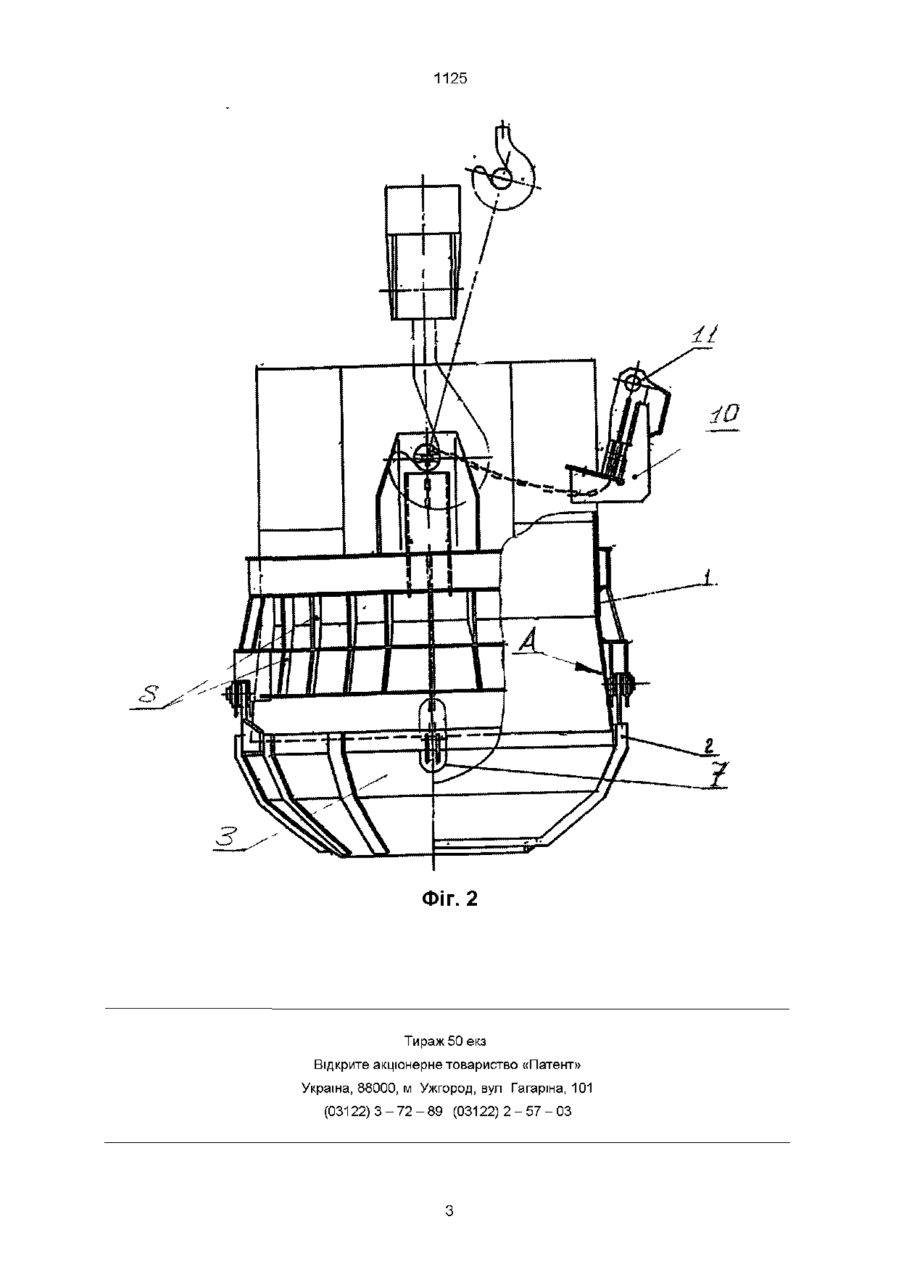

Завантажувальний пристрій, наприклад для завантаження скрапу в електропіч, що містить корпус з двома цапфами для підйому днища, виконаного з двох заслінок, що розкриваються, і механізм розкриття заслінок, який відрізняється тим, що нижня частина корпусу пристрою виконана розширеною донизу, у вигляді конуса, причому кут конуса складає від 5 до 10 градусів, а для розкриття заслінок ланцюги закріплені одним кінцем на заслінках і пропущені через вушка цапф, а другим кінцем прикріплені до механізму розкриття, розташованого на траверсі Корисна модель відноситься до завантажувальних пристроїв, призначених для прийому, транспортування і завантаження скрапа, наприклад у електродугову сталеплавильну піч великої ємкості - більше, ніж 100 м3 Відомий завантажувальний пристрій ферромагнітних матеріалів (див Авторське свідоцтво СРСР № 108461, кл 35в, 6/24), що виконаний з двох поворотних щелеп і підйомного електромагніта Недоліком відомого пристрою є те, що щелепи затримують вантаж при знеструмленні магніту, а також його мала вантажопідйомність і продуктивність Задача корисної моделі полягає втому, щоб розробити завантажувальний пристрій, призначений для завантажування, транспортування і розвантаження в електропіч одночасно більше, ніж 100 тонн скрапа без заклинювання, а також в підвищенні вантажопідйомності завантажувального пристрою Поставлена задача вирішується тим, що в завантажувальному пристрої, який містить корпус з двома цапфами для підйому днища, виконаного з двох заслінок, що розкриваються, і механізм розкриття заслінок, згідно з запропонованим рішенням, нижня внутрішня частина корпуса виконана розширеною донизу, у вигляді конуса, причому кут конуса складає від 5 до 10 градусів, а для розкриття заслінок ланцюги пропущені через вушка цапф траверси, а другим кінцем прикріплені до механізму розкриття, розташованого на траверсі Завантажувальний пристрій являє собою корпус (кошик )1, виконаний у вигляді зварної металоконструкції з листового прокату і виконаний з двох частин корпуса 1 і днища, виконаного з двох заслінок 2, 3, що розкриваються, і механізму розкриття заслінок, виконаного з траверси 4 Корпус 1 завантажувального пристрою виконаний циліндричної форми і з двох сторін усічений площинами для розташування гаків грузопідйомного крана За допомогою цих гаків, через траверси грузопідйомного крана Завантажувальний пристрій піднімають і транспортують до електропечі Механізм розкриття заслінок виконаний з траверси 4 і двох вантажних ланцюгів 5, що проходять через вушка 6 цапф, з'єднаних із кронштейнами 7 заслінок 2, 3 Траверсу для розвантаження піднімають допоміжним гаком крана і через вантажні ланцюги передається зусилля, необхідне для розкриття заслінок Цапфи траверси 4 виконані з поковок Нижня внутрішня частина А корпусу 1 завантажувального пристрою виконана конічною, під гострим кутом розширеною донизу, причому кут складає від 5 до 10 градусів Зовні корпус 1 має ребра жорсткості 8 і пояси жорсткості 9, які придають корпусу жорсткість і тривкість і запобігають його деформації при навантаженні, наприклад, скрапом На бічній поверхні корпуса 1 жорстко закріплені кронштейни 10, на яких розміщена траверса механізма розкриття заслінок, що повертається на осях 13 Заслінки 2, 3 виконані за формою у вигляді усіченого конуса, розділеного на дві половини і мають кронштейни 12, якими закріплені до корпусу На фіг 1 зображений загальний вид завантажувального пристрою На фіг 2 - вид А фіг 1 (Вид збоку) Зоя ю 1125 через осі 13, які є центром обертання при розкритті заслінок Форма і кут розкриття заслінок підібрані так, щоб забезпечувалось повне зсипання скрапа з бічних поверхонь заслінок Працює завантажувальний пристрій таким чином Завантажувальний пристрій двома гаками траверси грузопідйомного крана піднімається і встановлюється на спеціальну плоску площадку донною частиною заслінок 2, 3 Потім електромагнітним краном скрап завантажується в усередину завантажувального пристрою корпусу 1 Після ПОВНОГО наповнення завантажувальний пристрій піднімається грузопідйомним розливальним краном за допомогою двох гаків траверси і переміщується до електропечі Після відкриття кришки електропечі, гаком допоміжного підйому крана, піднімають траверсу 4 механізму розкриття заслінок При розкритті заслінок скрап зсипається в робочий простір електропечі і відбувається змикання (закриття) заслінок, під власною вагою механізму розкриття і закриття заслінок, за рахунок зміщення центру ваги відносно осей обертання Завантажувальний пристрій після розвантаження знову передається на ділянку завантаження скрапом Даний завантажувальний пристрій забезпечує завантаження скрапа в електропіч за один раз Економічна ефективність від використання корисної моделі "Завантажувальний пристрій" складе біля 1 млн гривень 6 О Фіг. 1 1125 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
