Пристрій для рефлексотерапії

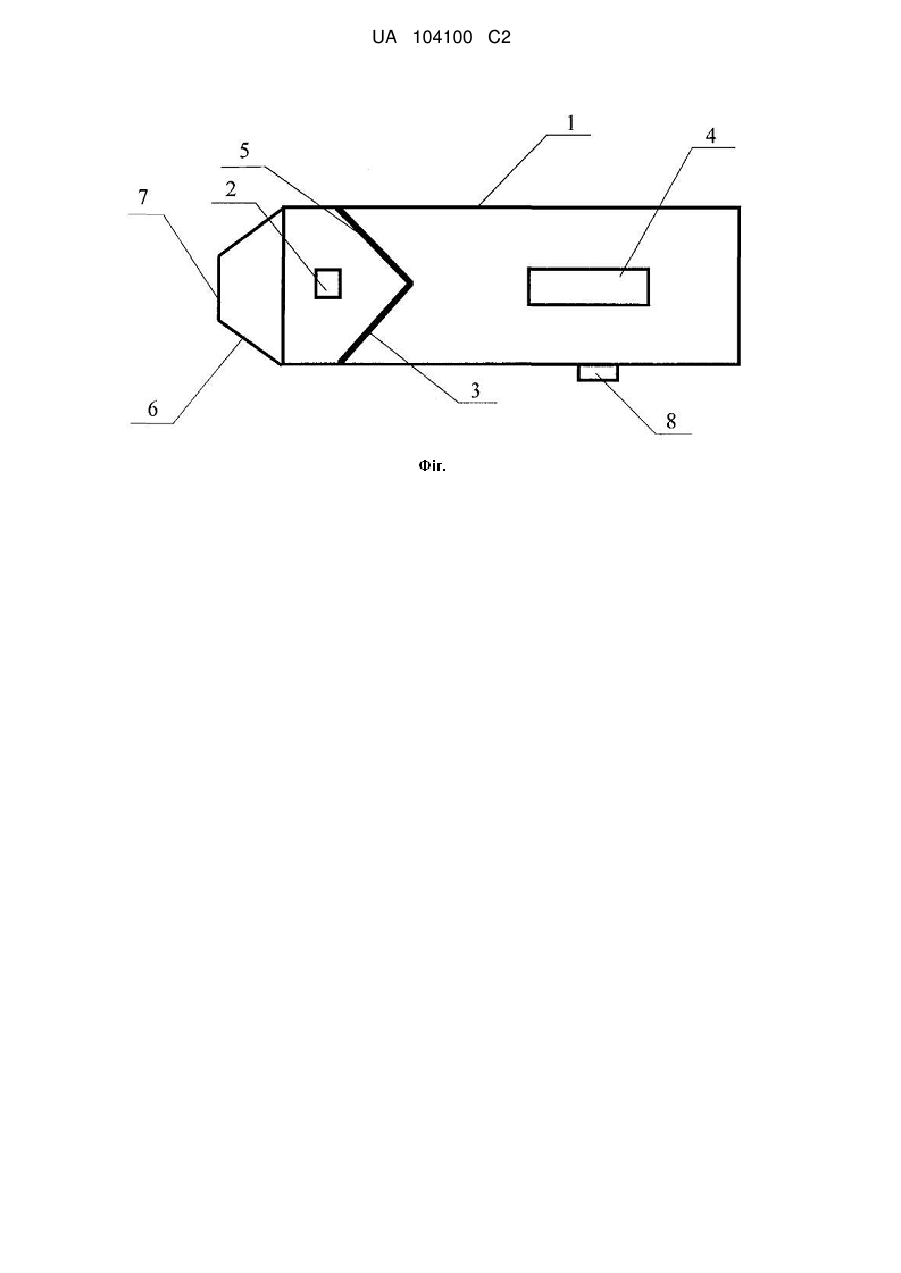

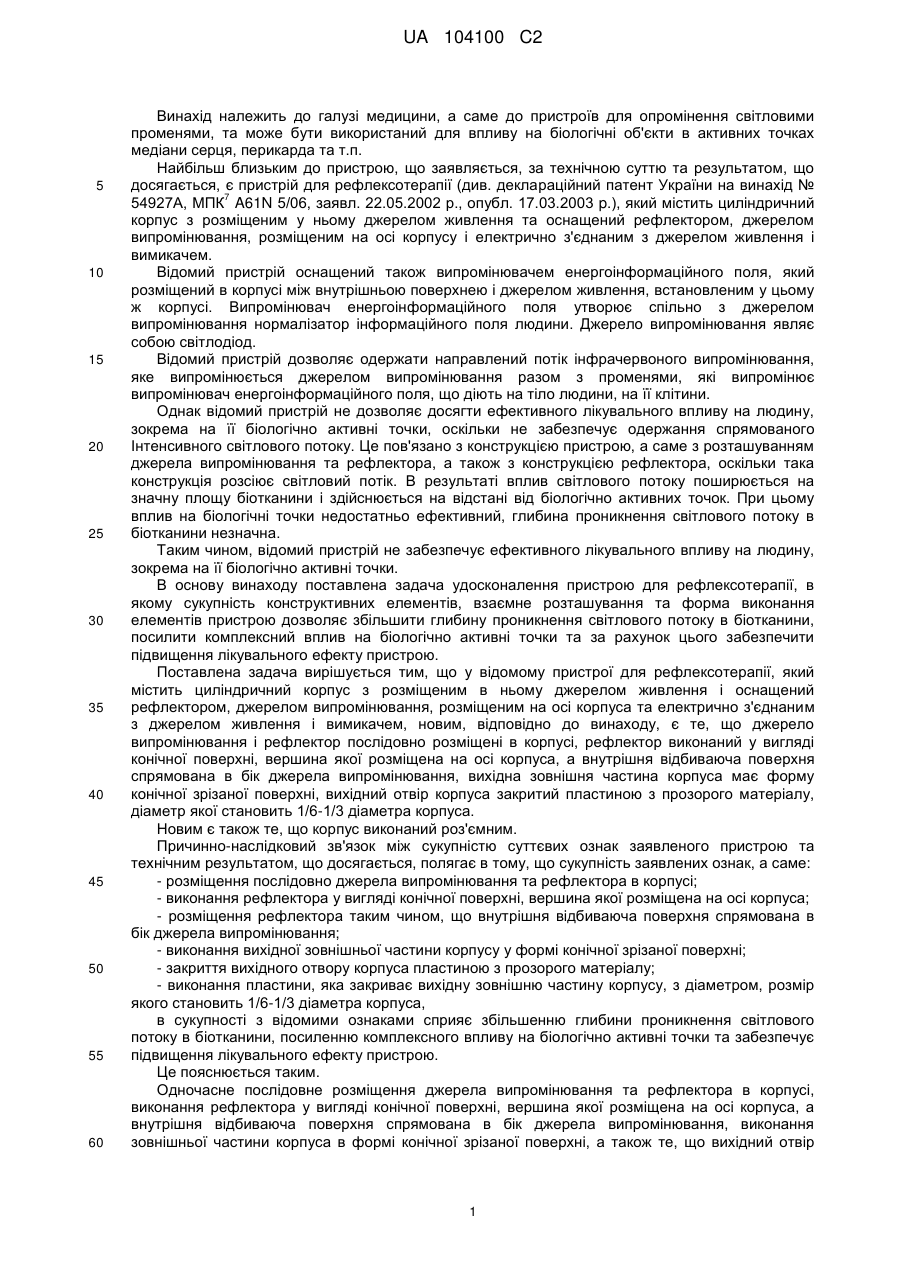

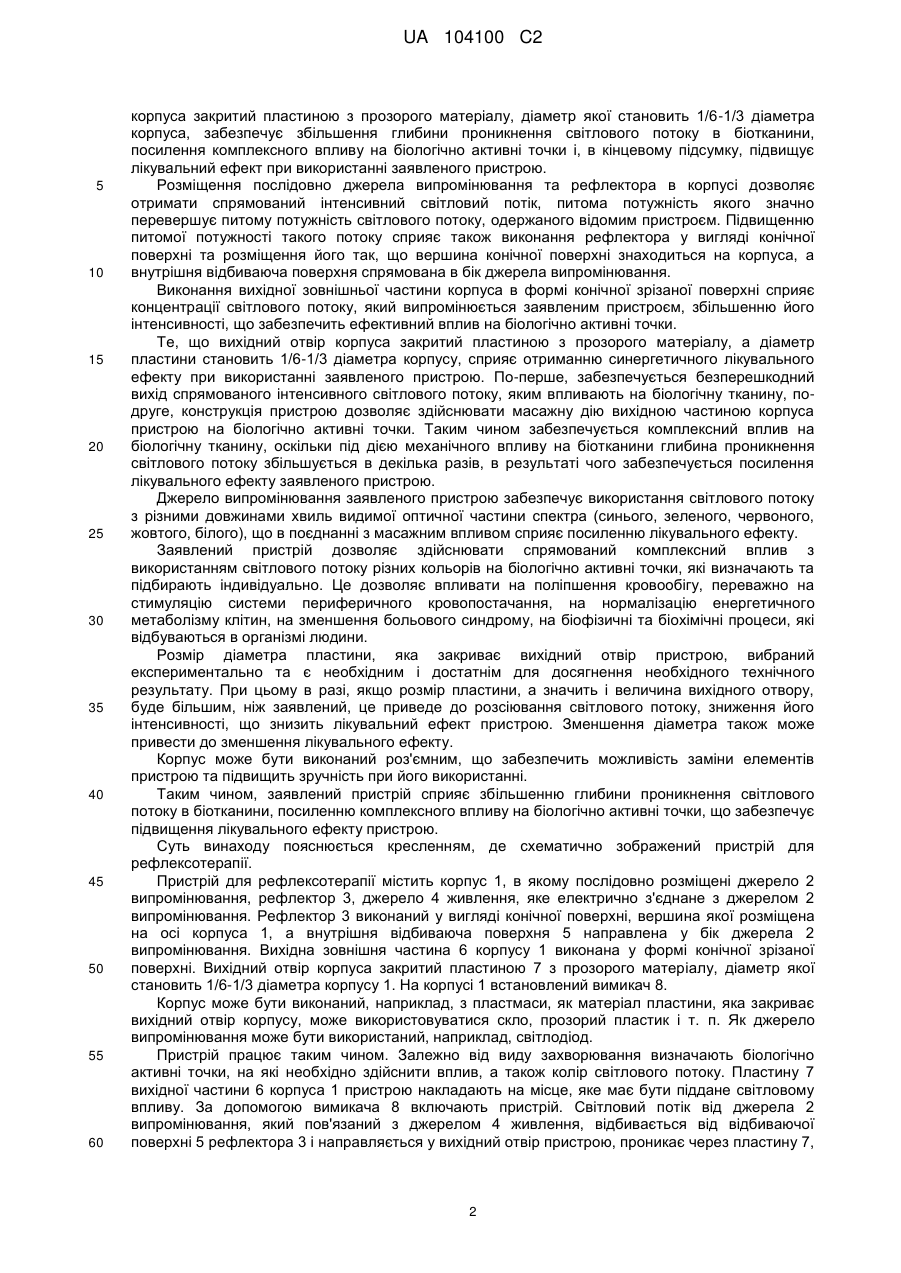

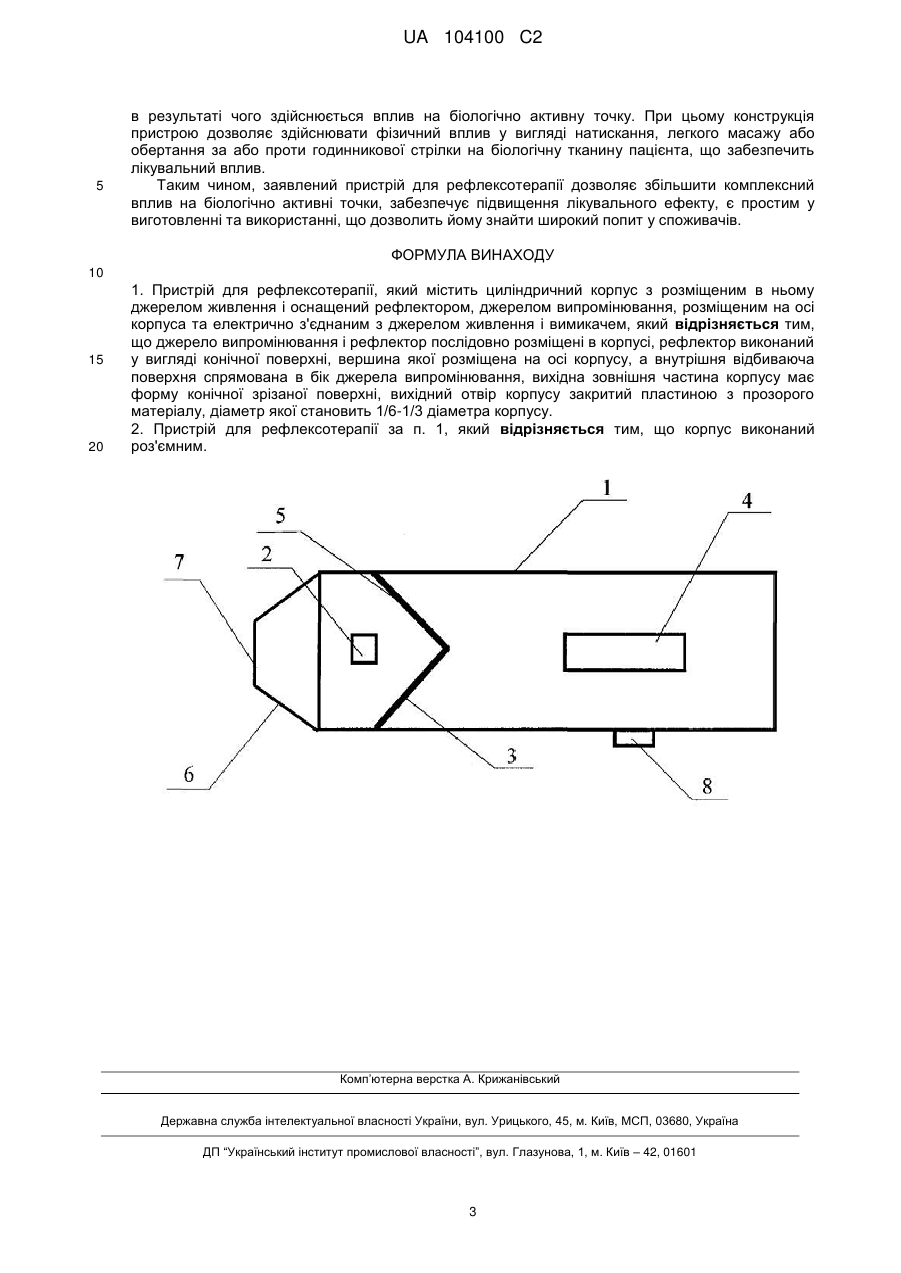

Реферат: Використання: винахід належить до галузі медицини, а саме до пристроїв для опромінення світловими променями, та може бути використаний для впливу на біологічні об'єкти в активних точках медіани серця, перикарда та т. п. Суть винаходу: пристрій для рефлексотерапії містить циліндричний корпус з розміщеним в ньому джерелом живлення і оснащений рефлектором, джерелом випромінювання, розміщеним на осі корпуса та електрично з'єднаним з джерелом живлення і вимикачем. Новим є те, що джерело випромінювання і рефлектор послідовно розміщені в корпусі, рефлектор виконаний у вигляді конічної поверхні, вершина якої розміщена на осі корпуса, а внутрішня відбиваюча поверхня спрямована в бік джерела випромінювання, вихідна зовнішня частина корпуса має форму конічної зрізаної поверхні, вихідний отвір корпусу закритий пластиною з прозорого матеріалу, діаметр якої становить 1/6-1/3 діаметра корпусу. Новим також є те, що корпус виконаний роз'ємним. Технічний результат: збільшення глибини проникнення світлового потоку в біотканини, посилення комплексного впливу на біологічно активні точки та за рахунок цього забезпечення підвищення лікувального ефекту пристрою. UA 104100 C2 (12) UA 104100 C2 UA 104100 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі медицини, а саме до пристроїв для опромінення світловими променями, та може бути використаний для впливу на біологічні об'єкти в активних точках медіани серця, перикарда та т.п. Найбільш близьким до пристрою, що заявляється, за технічною суттю та результатом, що досягається, є пристрій для рефлексотерапії (див. деклараційний патент України на винахід № 7 54927А, МПК A61N 5/06, заявл. 22.05.2002 р., опубл. 17.03.2003 p.), який містить циліндричний корпус з розміщеним у ньому джерелом живлення та оснащений рефлектором, джерелом випромінювання, розміщеним на осі корпусу і електрично з'єднаним з джерелом живлення і вимикачем. Відомий пристрій оснащений також випромінювачем енергоінформаційного поля, який розміщений в корпусі між внутрішньою поверхнею і джерелом живлення, встановленим у цьому ж корпусі. Випромінювач енергоінформаційного поля утворює спільно з джерелом випромінювання нормалізатор інформаційного поля людини. Джерело випромінювання являє собою світлодіод. Відомий пристрій дозволяє одержати направлений потік інфрачервоного випромінювання, яке випромінюється джерелом випромінювання разом з променями, які випромінює випромінювач енергоінформаційного поля, що діють на тіло людини, на її клітини. Однак відомий пристрій не дозволяє досягти ефективного лікувального впливу на людину, зокрема на її біологічно активні точки, оскільки не забезпечує одержання спрямованого Інтенсивного світлового потоку. Це пов'язано з конструкцією пристрою, а саме з розташуванням джерела випромінювання та рефлектора, а також з конструкцією рефлектора, оскільки така конструкція розсіює світловий потік. В результаті вплив світлового потоку поширюється на значну площу біотканини і здійснюється на відстані від біологічно активних точок. При цьому вплив на біологічні точки недостатньо ефективний, глибина проникнення світлового потоку в біотканини незначна. Таким чином, відомий пристрій не забезпечує ефективного лікувального впливу на людину, зокрема на її біологічно активні точки. В основу винаходу поставлена задача удосконалення пристрою для рефлексотерапії, в якому сукупність конструктивних елементів, взаємне розташування та форма виконання елементів пристрою дозволяє збільшити глибину проникнення світлового потоку в біотканини, посилити комплексний вплив на біологічно активні точки та за рахунок цього забезпечити підвищення лікувального ефекту пристрою. Поставлена задача вирішується тим, що у відомому пристрої для рефлексотерапії, який містить циліндричний корпус з розміщеним в ньому джерелом живлення і оснащений рефлектором, джерелом випромінювання, розміщеним на осі корпуса та електрично з'єднаним з джерелом живлення і вимикачем, новим, відповідно до винаходу, є те, що джерело випромінювання і рефлектор послідовно розміщені в корпусі, рефлектор виконаний у вигляді конічної поверхні, вершина якої розміщена на осі корпуса, а внутрішня відбиваюча поверхня спрямована в бік джерела випромінювання, вихідна зовнішня частина корпуса має форму конічної зрізаної поверхні, вихідний отвір корпуса закритий пластиною з прозорого матеріалу, діаметр якої становить 1/6-1/3 діаметра корпуса. Новим є також те, що корпус виконаний роз'ємним. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак заявленого пристрою та технічним результатом, що досягається, полягає в тому, що сукупність заявлених ознак, а саме: - розміщення послідовно джерела випромінювання та рефлектора в корпусі; - виконання рефлектора у вигляді конічної поверхні, вершина якої розміщена на осі корпуса; - розміщення рефлектора таким чином, що внутрішня відбиваюча поверхня спрямована в бік джерела випромінювання; - виконання вихідної зовнішньої частини корпусу у формі конічної зрізаної поверхні; - закриття вихідного отвору корпуса пластиною з прозорого матеріалу; - виконання пластини, яка закриває вихідну зовнішню частину корпусу, з діаметром, розмір якого становить 1/6-1/3 діаметра корпуса, в сукупності з відомими ознаками сприяє збільшенню глибини проникнення світлового потоку в біотканини, посиленню комплексного впливу на біологічно активні точки та забезпечує підвищення лікувального ефекту пристрою. Це пояснюється таким. Одночасне послідовне розміщення джерела випромінювання та рефлектора в корпусі, виконання рефлектора у вигляді конічної поверхні, вершина якої розміщена на осі корпуса, а внутрішня відбиваюча поверхня спрямована в бік джерела випромінювання, виконання зовнішньої частини корпуса в формі конічної зрізаної поверхні, а також те, що вихідний отвір 1 UA 104100 C2 5 10 15 20 25 30 35 40 45 50 55 60 корпуса закритий пластиною з прозорого матеріалу, діаметр якої становить 1/6-1/3 діаметра корпуса, забезпечує збільшення глибини проникнення світлового потоку в біотканини, посилення комплексного впливу на біологічно активні точки і, в кінцевому підсумку, підвищує лікувальний ефект при використанні заявленого пристрою. Розміщення послідовно джерела випромінювання та рефлектора в корпусі дозволяє отримати спрямований інтенсивний світловий потік, питома потужність якого значно перевершує питому потужність світлового потоку, одержаного відомим пристроєм. Підвищенню питомої потужності такого потоку сприяє також виконання рефлектора у вигляді конічної поверхні та розміщення його так, що вершина конічної поверхні знаходиться на корпуса, а внутрішня відбиваюча поверхня спрямована в бік джерела випромінювання. Виконання вихідної зовнішньої частини корпуса в формі конічної зрізаної поверхні сприяє концентрації світлового потоку, який випромінюється заявленим пристроєм, збільшенню його інтенсивності, що забезпечить ефективний вплив на біологічно активні точки. Те, що вихідний отвір корпуса закритий пластиною з прозорого матеріалу, а діаметр пластини становить 1/6-1/3 діаметра корпусу, сприяє отриманню синергетичного лікувального ефекту при використанні заявленого пристрою. По-перше, забезпечується безперешкодний вихід спрямованого інтенсивного світлового потоку, яким впливають на біологічну тканину, подруге, конструкція пристрою дозволяє здійснювати масажну дію вихідною частиною корпуса пристрою на біологічно активні точки. Таким чином забезпечується комплексний вплив на біологічну тканину, оскільки під дією механічного впливу на біотканини глибина проникнення світлового потоку збільшується в декілька разів, в результаті чого забезпечується посилення лікувального ефекту заявленого пристрою. Джерело випромінювання заявленого пристрою забезпечує використання світлового потоку з різними довжинами хвиль видимої оптичної частини спектра (синього, зеленого, червоного, жовтого, білого), що в поєднанні з масажним впливом сприяє посиленню лікувального ефекту. Заявлений пристрій дозволяє здійснювати спрямований комплексний вплив з використанням світлового потоку різних кольорів на біологічно активні точки, які визначають та підбирають індивідуально. Це дозволяє впливати на поліпшення кровообігу, переважно на стимуляцію системи периферичного кровопостачання, на нормалізацію енергетичного метаболізму клітин, на зменшення больового синдрому, на біофізичні та біохімічні процеси, які відбуваються в організмі людини. Розмір діаметра пластини, яка закриває вихідний отвір пристрою, вибраний експериментально та є необхідним і достатнім для досягнення необхідного технічного результату. При цьому в разі, якщо розмір пластини, а значить і величина вихідного отвору, буде більшим, ніж заявлений, це приведе до розсіювання світлового потоку, зниження його інтенсивності, що знизить лікувальний ефект пристрою. Зменшення діаметра також може привести до зменшення лікувального ефекту. Корпус може бути виконаний роз'ємним, що забезпечить можливість заміни елементів пристрою та підвищить зручність при його використанні. Таким чином, заявлений пристрій сприяє збільшенню глибини проникнення світлового потоку в біотканини, посиленню комплексного впливу на біологічно активні точки, що забезпечує підвищення лікувального ефекту пристрою. Суть винаходу пояснюється кресленням, де схематично зображений пристрій для рефлексотерапії. Пристрій для рефлексотерапії містить корпус 1, в якому послідовно розміщені джерело 2 випромінювання, рефлектор 3, джерело 4 живлення, яке електрично з'єднане з джерелом 2 випромінювання. Рефлектор 3 виконаний у вигляді конічної поверхні, вершина якої розміщена на осі корпуса 1, а внутрішня відбиваюча поверхня 5 направлена у бік джерела 2 випромінювання. Вихідна зовнішня частина 6 корпусу 1 виконана у формі конічної зрізаної поверхні. Вихідний отвір корпуса закритий пластиною 7 з прозорого матеріалу, діаметр якої становить 1/6-1/3 діаметра корпусу 1. На корпусі 1 встановлений вимикач 8. Корпус може бути виконаний, наприклад, з пластмаси, як матеріал пластини, яка закриває вихідний отвір корпусу, може використовуватися скло, прозорий пластик і т. п. Як джерело випромінювання може бути використаний, наприклад, світлодіод. Пристрій працює таким чином. Залежно від виду захворювання визначають біологічно активні точки, на які необхідно здійснити вплив, а також колір світлового потоку. Пластину 7 вихідної частини 6 корпуса 1 пристрою накладають на місце, яке має бути піддане світловому впливу. За допомогою вимикача 8 включають пристрій. Світловий потік від джерела 2 випромінювання, який пов'язаний з джерелом 4 живлення, відбивається від відбиваючої поверхні 5 рефлектора 3 і направляється у вихідний отвір пристрою, проникає через пластину 7, 2 UA 104100 C2 5 в результаті чого здійснюється вплив на біологічно активну точку. При цьому конструкція пристрою дозволяє здійснювати фізичний вплив у вигляді натискання, легкого масажу або обертання за або проти годинникової стрілки на біологічну тканину пацієнта, що забезпечить лікувальний вплив. Таким чином, заявлений пристрій для рефлексотерапії дозволяє збільшити комплексний вплив на біологічно активні точки, забезпечує підвищення лікувального ефекту, є простим у виготовленні та використанні, що дозволить йому знайти широкий попит у споживачів. ФОРМУЛА ВИНАХОДУ 10 15 20 1. Пристрій для рефлексотерапії, який містить циліндричний корпус з розміщеним в ньому джерелом живлення і оснащений рефлектором, джерелом випромінювання, розміщеним на осі корпуса та електрично з'єднаним з джерелом живлення і вимикачем, який відрізняється тим, що джерело випромінювання і рефлектор послідовно розміщені в корпусі, рефлектор виконаний у вигляді конічної поверхні, вершина якої розміщена на осі корпусу, а внутрішня відбиваюча поверхня спрямована в бік джерела випромінювання, вихідна зовнішня частина корпусу має форму конічної зрізаної поверхні, вихідний отвір корпусу закритий пластиною з прозорого матеріалу, діаметр якої становить 1/6-1/3 діаметра корпусу. 2. Пристрій для рефлексотерапії за п. 1, який відрізняється тим, що корпус виконаний роз'ємним. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
