Пристрій для рефлексотерапії

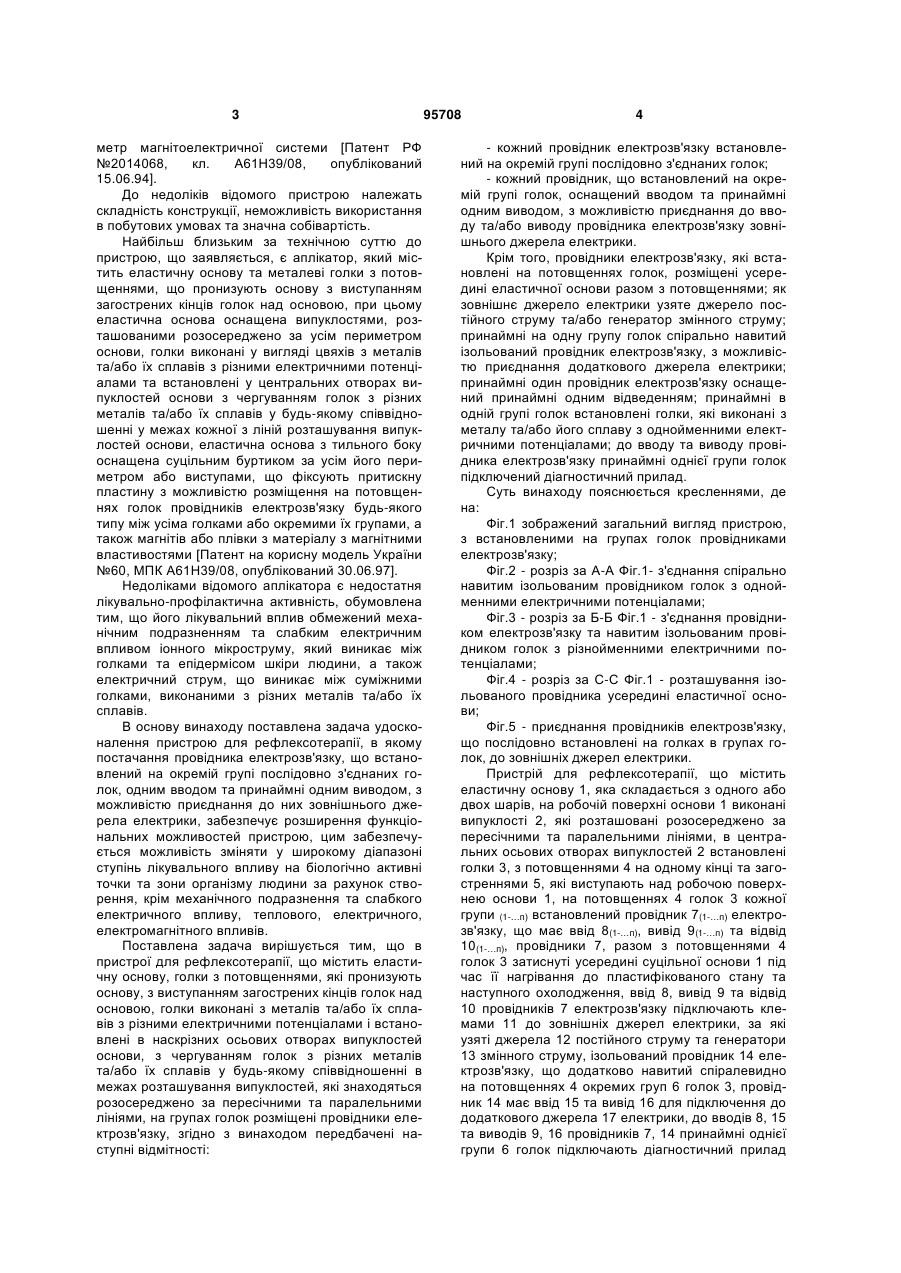

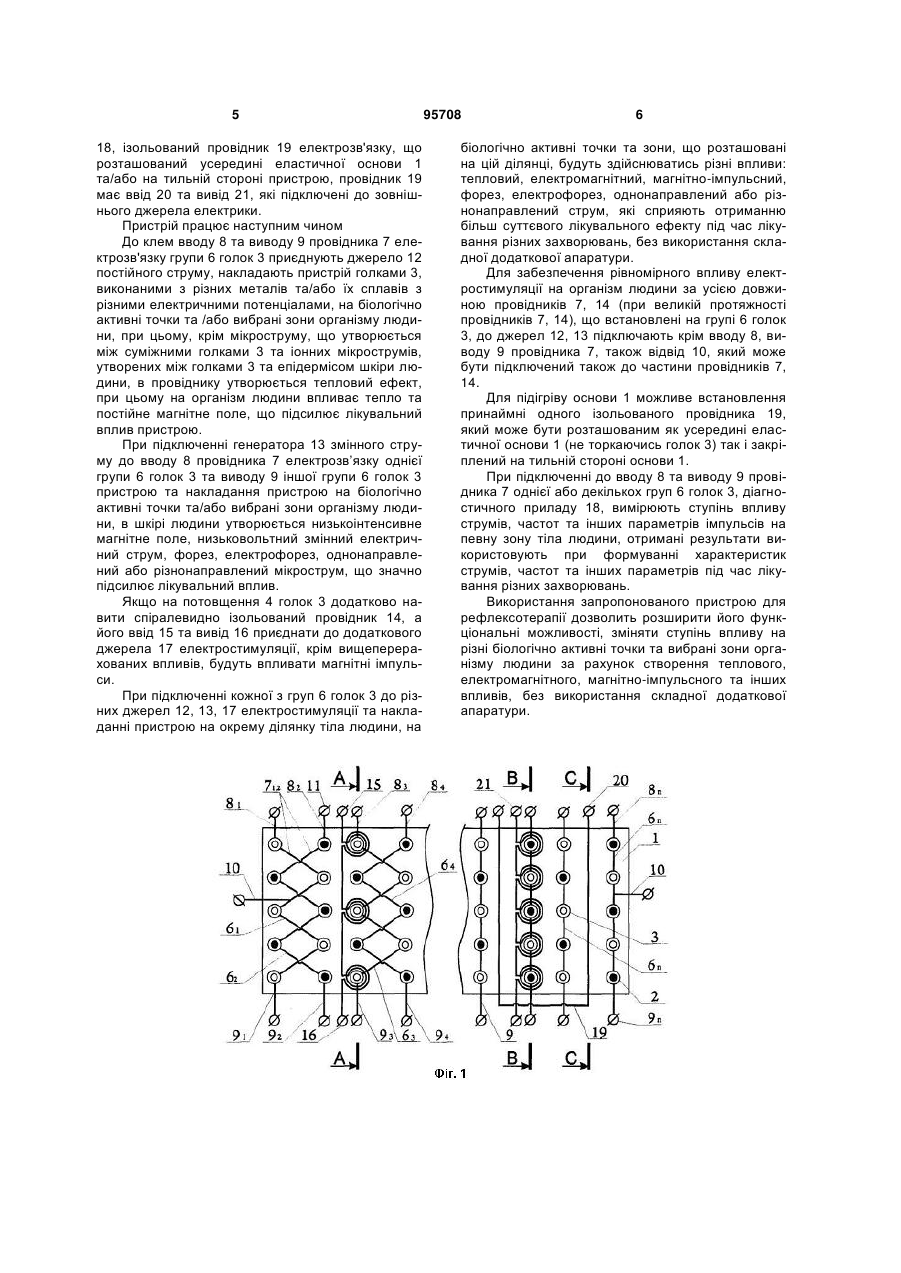

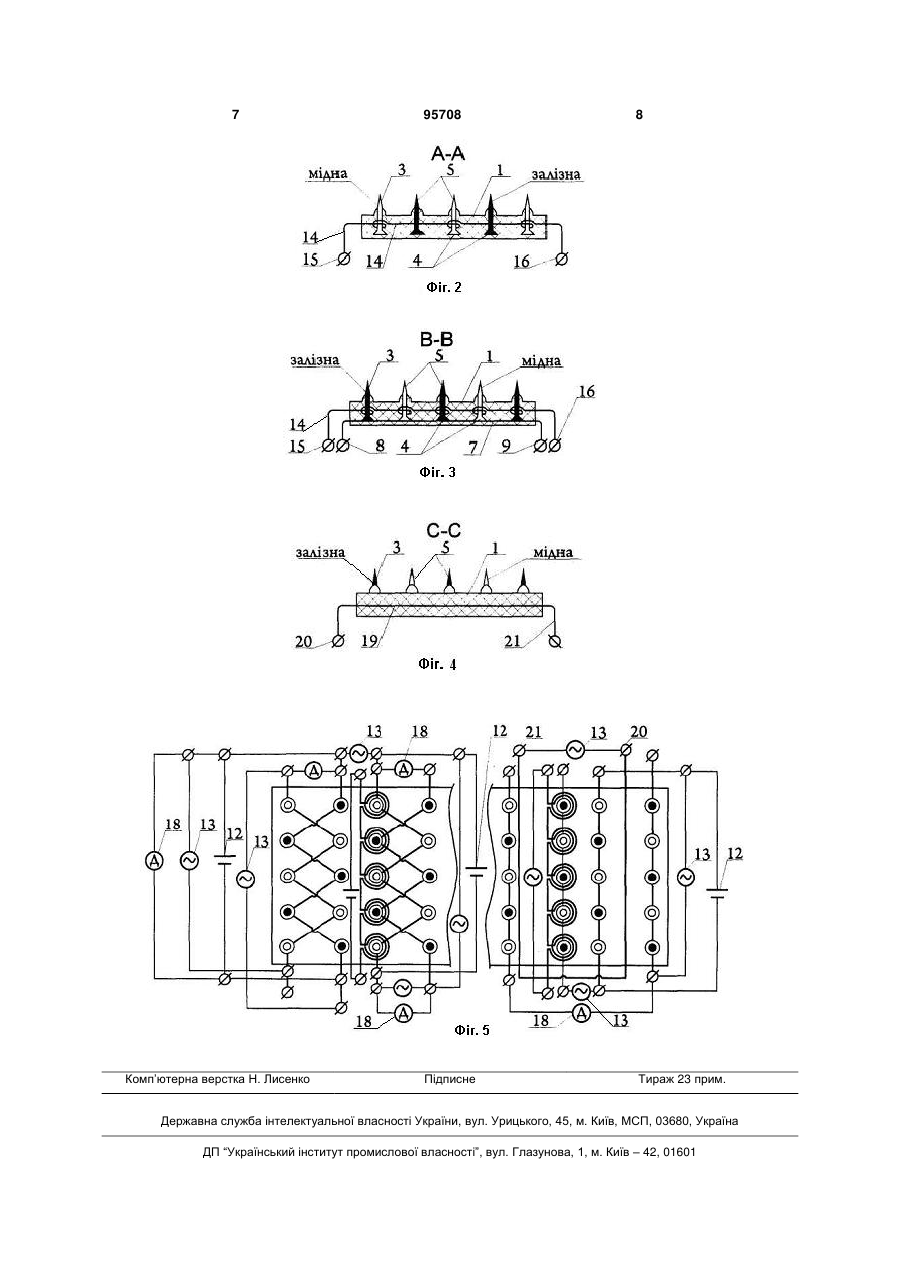

1. Пристрій для рефлексотерапії, що містить еластичну основу, голки з потовщеннями, які пронизують основу, з виступом загострених кінців голок над основою, голки виконані з металів та/або їх сплавів з різними електричними потенціалами та встановлені в наскрізних осьових отворах випуклостей основи, з чергуванням голок з різних металів та/або їх сплавів у будь-якому співвідношенні у межах розташування випуклостей, що знаходяться розосереджено за пересічними або паралельними лініями, на групах голок розміщені провідники електрозв'язку, який відрізняється тим, що кожний провідник, який встановлений на окремій групі послідовно з'єднаних голок, оснащений вводом та принаймні одним виводом, з можливістю приєднання до вводу та/або виводу провідника C2 2 95708 1 3 метр магнітоелектричної сиcтеми [Патент РФ №2014068, кл. А61Н39/08, опублікований 15.06.94]. До недоліків відомого пристрою належать складність конструкції, неможливість використання в побутових умовах та значна собівартість. Найбільш близьким за технічною суттю до пристрою, що заявляється, є аплікатор, який містить еластичну основу та металеві голки з потовщеннями, що пронизують основу з виступанням загострених кінців голок над основою, при цьому еластична основа оснащена випуклостями, розташованими розосереджено за усім периметром основи, голки виконані у вигляді цвяхів з металів та/або їх сплавів з різними електричними потенціалами та встановлені у центральних отворах випуклостей основи з чергуванням голок з різних металів та/або їх сплавів у будь-якому співвідношенні у межах кожної з ліній розташування випуклостей основи, еластична основа з тильного боку оснащена суцільним буртиком за усім його периметром або виступами, що фіксують притискну пластину з можливістю розміщення на потовщеннях голок провідників електрозв'язку будь-якого типу між усіма голками або окремими їх групами, а також магнітів або плівки з матеріалу з магнітними властивостями [Патент на корисну модель України №60, МПК А61Н39/08, опублікований 30.06.97]. Недоліками відомого аплікатора є недостатня лікувально-профілактична активність, обумовлена тим, що його лікувальний вплив обмежений механічним подразненням та слабким електричним впливом іонного мікроструму, який виникає між голками та епідермісом шкіри людини, а також електричний струм, що виникає між суміжними голками, виконаними з різних металів та/або їх сплавів. В основу винаходу поставлена задача удосконалення пристрою для рефлексотерапії, в якому постачання провідника електрозв'язку, що встановлений на окремій групі послідовно з'єднаних голок, одним вводом та принаймні одним виводом, з можливістю приєднання до них зовнішнього джерела електрики, забезпечує розширення функціональних можливостей пристрою, цим забезпечується можливість зміняти у широкому діапазоні ступінь лікувального впливу на біологічно активні точки та зони організму людини за рахунок створення, крім механічного подразнення та слабкого електричного впливу, теплового, електричного, електромагнітного впливів. Поставлена задача вирішується тим, що в пристрої для рефлексотерапії, що містить еластичну основу, голки з потовщеннями, які пронизують основу, з виступанням загострених кінців голок над основою, голки виконані з металів та/або їх сплавів з різними електричними потенціалами і встановлені в наскрізних осьових отворах випуклостей основи, з чергуванням голок з різних металів та/або їх сплавів у будь-якому співвідношенні в межах розташування випуклостей, які знаходяться розосереджено за пересічними та паралельними лініями, на групах голок розміщені провідники електрозв'язку, згідно з винаходом передбачені наступні відмітності: 95708 4 - кожний провідник електрозв'язку встановлений на окремій групі послідовно з'єднаних голок; - кожний провідник, що встановлений на окремій групі голок, оснащений вводом та принаймні одним виводом, з можливістю приєднання до вводу та/або виводу провідника електрозв'язку зовнішнього джерела електрики. Крім того, провідники електрозв'язку, які встановлені на потовщеннях голок, розміщені усередині еластичної основи разом з потовщеннями; як зовнішнє джерело електрики узяте джерело постійного струму та/або генератор змінного струму; принаймні на одну групу голок спірально навитий ізольований провідник електрозв'язку, з можливістю приєднання додаткового джерела електрики; принаймні один провідник електрозв'язку оснащений принаймні одним відведенням; принаймні в одній групі голок встановлені голки, які виконані з металу та/або його сплаву з однойменними електричними потенціалами; до вводу та виводу провідника електрозв'язку принаймні однієї групи голок підключений діагностичний прилад. Суть винаходу пояснюється кресленнями, де на: Фіг.1 зображений загальний вигляд пристрою, з встановленими на групах голок провідниками електрозв'язку; Фіг.2 - розріз за А-А Фіг.1- з'єднання спірально навитим ізольованим провідником голок з однойменними електричними потенціалами; Фіг.3 - розріз за Б-Б Фіг.1 - з'єднання провідником електрозв'язку та навитим ізольованим провідником голок з різнойменними електричними потенціалами; Фіг.4 - розріз за С-С Фіг.1 - розташування ізольованого провідника усередині еластичної основи; Фіг.5 - приєднання провідників електрозв'язку, що послідовно встановлені на голках в групах голок, до зовнішніх джерел електрики. Пристрій для рефлексотерапії, що містить еластичну основу 1, яка складається з одного або двох шарів, на робочій поверхні основи 1 виконані випуклості 2, які розташовані розосереджено за пересічними та паралельними лініями, в центральних осьових отворах випуклостей 2 встановлені голки 3, з потовщеннями 4 на одному кінці та загостреннями 5, які виступають над робочою поверхнею основи 1, на потовщеннях 4 голок 3 кожної групи (1-…п) встановлений провідник 7(1-…п) електрозв'язку, що має ввід 8(1-…п), вивід 9(1-…п) та відвід 10(1-…п), провідники 7, разом з потовщеннями 4 голок 3 затиснуті усередині суцільної основи 1 під час її нагрівання до пластифікованого стану та наступного охолодження, ввід 8, вивід 9 та відвід 10 провідників 7 електрозв'язку підключають клемами 11 до зовнішніх джерел електрики, за які узяті джерела 12 постійного струму та генератори 13 змінного струму, ізольований провідник 14 електрозв'язку, що додатково навитий спіралевидно на потовщеннях 4 окремих груп 6 голок 3, провідник 14 має ввід 15 та вивід 16 для підключення до додаткового джерела 17 електрики, до вводів 8, 15 та виводів 9, 16 провідників 7, 14 принаймні однієї групи 6 голок підключають діагностичний прилад 5 18, ізольований провідник 19 електрозв'язку, що розташований усередині еластичної основи 1 та/або на тильній стороні пристрою, провідник 19 має ввід 20 та вивід 21, які підключені до зовнішнього джерела електрики. Пристрій працює наступним чином До клем вводу 8 та виводу 9 провідника 7 електрозв'язку групи 6 голок 3 приєднують джерело 12 постійного струму, накладають пристрій голками 3, виконаними з різних металів та/або їх сплавів з різними електричними потенціалами, на біологічно активні точки та /або вибрані зони організму людини, при цьому, крім мікроструму, що утворюється між суміжними голками 3 та іонних мікрострумів, утворених між голками 3 та епідермісом шкіри людини, в провіднику утворюється тепловий ефект, при цьому на організм людини впливає тепло та постійне магнітне поле, що підсилює лікувальний вплив пристрою. При підключенні генератора 13 змінного струму до вводу 8 провідника 7 електрозв’язку однієї групи 6 голок 3 та виводу 9 іншої групи 6 голок 3 пристрою та накладання пристрою на біологічно активні точки та/або вибрані зони організму людини, в шкірі людини утворюється низькоінтенсивне магнітне поле, низьковольтний змінний електричний струм, форез, електрофорез, однонаправлений або різнонаправлений мікрострум, що значно підсилює лікувальний вплив. Якщо на потовщення 4 голок 3 додатково навити спіралевидно ізольований провідник 14, а його ввід 15 та вивід 16 приєднати до додаткового джерела 17 електростимуляції, крім вищеперерахованих впливів, будуть впливати магнітні імпульси. При підключенні кожної з груп 6 голок 3 до різних джерел 12, 13, 17 електростимуляції та накладанні пристрою на окрему ділянку тіла людини, на 95708 6 біологічно активні точки та зони, що розташовані на цій ділянці, будуть здійснюватись різні впливи: тепловий, електромагнітний, магнітно-імпульсний, форез, електрофорез, однонаправлений або різнонаправлений струм, які сприяють отриманню більш суттєвого лікувального ефекту під час лікування різних захворювань, без використання складної додаткової апаратури. Для забезпечення рівномірного впливу електростимуляції на організм людини за усією довжиною провідників 7, 14 (при великій протяжності провідників 7, 14), що встановлені на групі 6 голок 3, до джерел 12, 13 підключають крім вводу 8, виводу 9 провідника 7, також відвід 10, який може бути підключений також до частини провідників 7, 14. Для підігріву основи 1 можливе встановлення принаймні одного ізольованого провідника 19, який може бути розташованим як усередині еластичної основи 1 (не торкаючись голок 3) так і закріплений на тильній стороні основи 1. При підключенні до вводу 8 та виводу 9 провідника 7 однієї або декількох груп 6 голок 3, діагностичного приладу 18, вимірюють ступінь впливу струмів, частот та інших параметрів імпульсів на певну зону тіла людини, отримані результати використовують при формуванні характеристик струмів, частот та інших параметрів під час лікування різних захворювань. Використання запропонованого пристрою для рефлексотерапії дозволить розширити його функціональні можливості, зміняти ступінь впливу на різні біологічно активні точки та вибрані зони організму людини за рахунок створення теплового, електромагнітного, магнітно-імпульсного та інших впливів, без використання складної додаткової апаратури. 7 Комп’ютерна верстка Н. Лисенко 95708 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
