Автоматизоване робоче місце оператора обробки сигналів ads-b

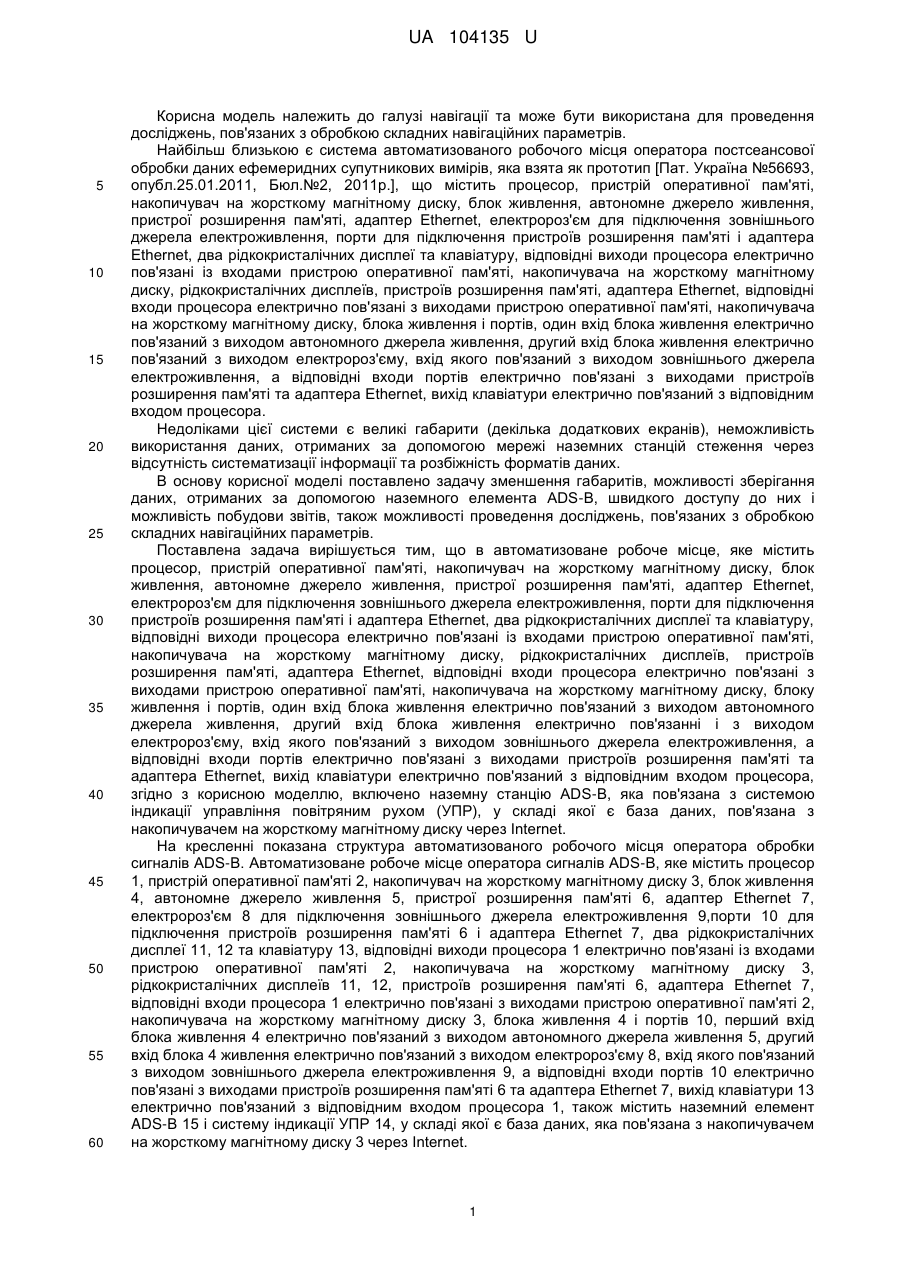

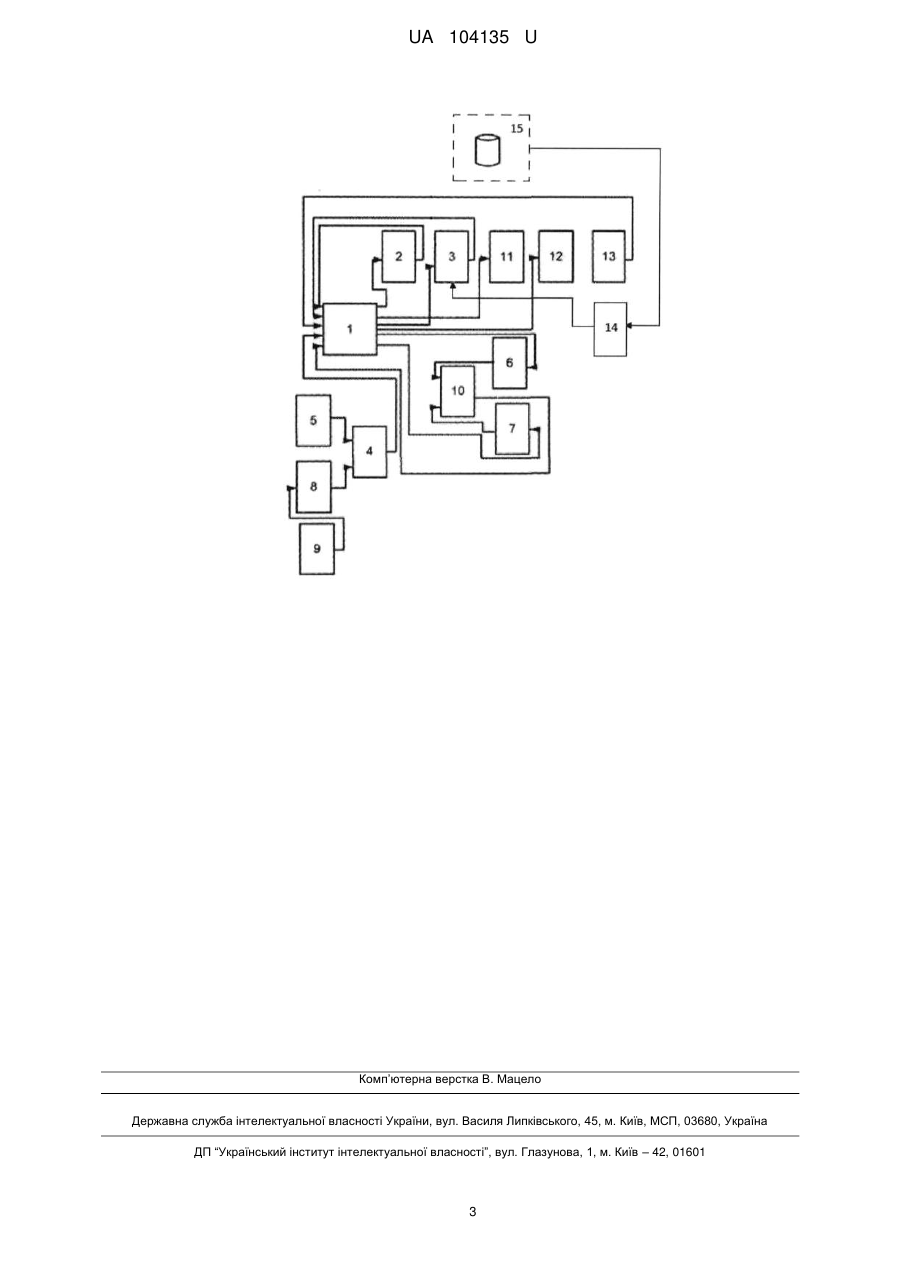

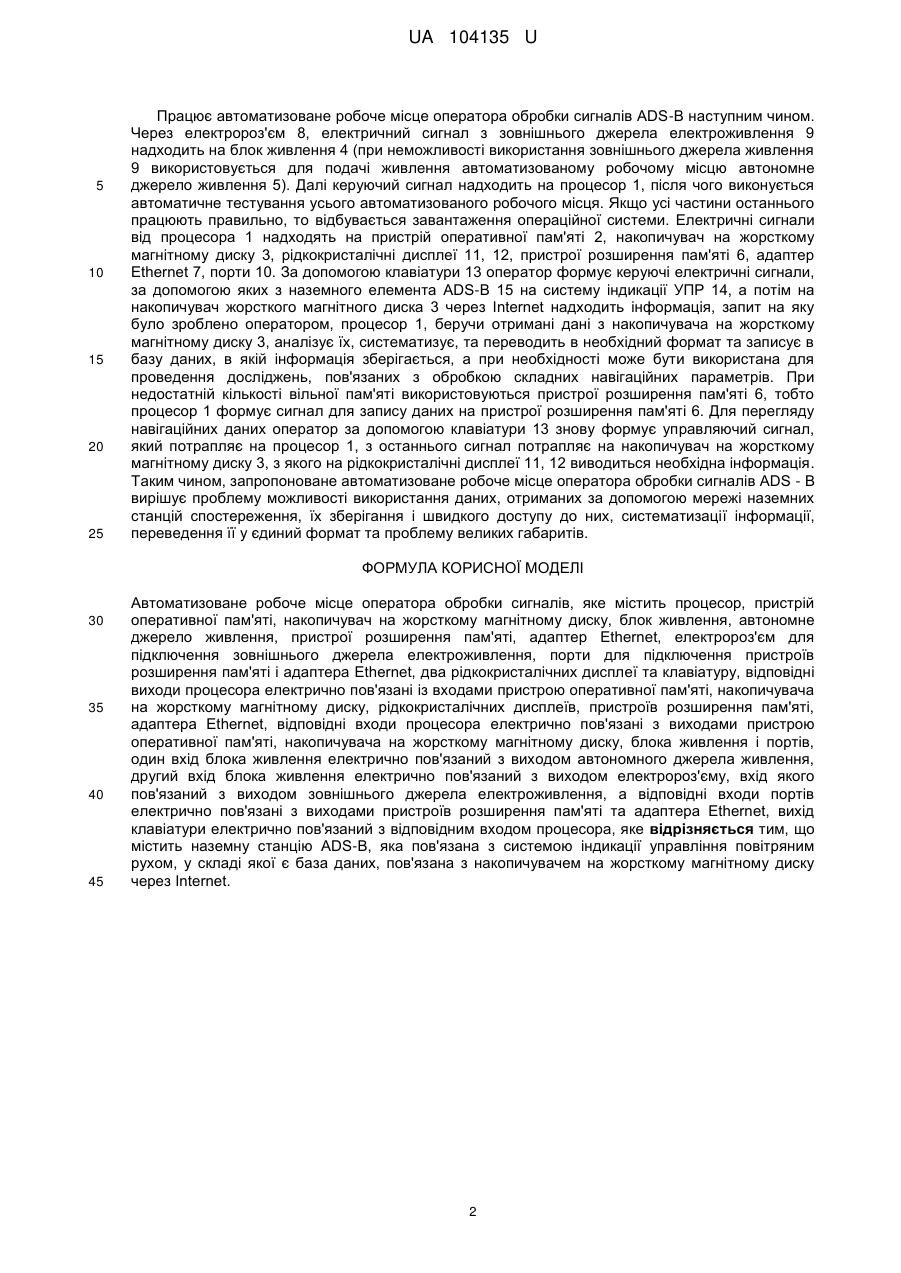

Реферат: Автоматизоване робоче місце оператора обробки сигналів, яке містить процесор, пристрій оперативної пам'яті, накопичувач на жорсткому магнітному диску, блок живлення, автономне джерело живлення, пристрої розширення пам'яті, адаптер Ethernet, електророз'єм для підключення зовнішнього джерела електроживлення, порти для підключення пристроїв розширення пам'яті і адаптера Ethernet, два рідкокристалічних дисплеї та клавіатуру, відповідні виходи процесора електрично пов'язані із входами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, рідкокристалічних дисплеїв, пристроїв розширення пам'яті, адаптера Ethernet, відповідні входи процесора електрично пов'язані з виходами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, блока живлення і портів, один вхід блока живлення електрично пов'язаний з виходом автономного джерела живлення, другий вхід блока живлення електрично пов'язаний з виходом електророз'єму, вхід якого пов'язаний з виходом зовнішнього джерела електроживлення, а відповідні входи портів електрично пов'язані з виходами пристроїв розширення пам'яті та адаптера Ethernet, вихід клавіатури електрично пов'язаний з відповідним входом процесора, причому містить наземну станцію ADS-В, яка пов'язана з системою індикації управління повітряним рухом, у складі якої є база даних, пов'язана з накопичувачем на жорсткому магнітному диску через Internet. UA 104135 U (54) АВТОМАТИЗОВАНЕ РОБОЧЕ МІСЦЕ ОПЕРАТОРА ОБРОБКИ СИГНАЛІВ ADS-B UA 104135 U UA 104135 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі навігації та може бути використана для проведення досліджень, пов'язаних з обробкою складних навігаційних параметрів. Найбільш близькою є система автоматизованого робочого місця оператора постсеансової обробки даних ефемеридних супутникових вимірів, яка взята як прототип [Пат. Україна №56693, опубл.25.01.2011, Бюл.№2, 2011р.], що містить процесор, пристрій оперативної пам'яті, накопичувач на жорсткому магнітному диску, блок живлення, автономне джерело живлення, пристрої розширення пам'яті, адаптер Ethernet, електророз'єм для підключення зовнішнього джерела електроживлення, порти для підключення пристроїв розширення пам'яті і адаптера Ethernet, два рідкокристалічних дисплеї та клавіатуру, відповідні виходи процесора електрично пов'язані із входами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, рідкокристалічних дисплеїв, пристроїв розширення пам'яті, адаптера Ethernet, відповідні входи процесора електрично пов'язані з виходами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, блока живлення і портів, один вхід блока живлення електрично пов'язаний з виходом автономного джерела живлення, другий вхід блока живлення електрично пов'язаний з виходом електророз'єму, вхід якого пов'язаний з виходом зовнішнього джерела електроживлення, а відповідні входи портів електрично пов'язані з виходами пристроїв розширення пам'яті та адаптера Ethernet, вихід клавіатури електрично пов'язаний з відповідним входом процесора. Недоліками цієї системи є великі габарити (декілька додаткових екранів), неможливість використання даних, отриманих за допомогою мережі наземних станцій стеження через відсутність систематизації інформації та розбіжність форматів даних. В основу корисної моделі поставлено задачу зменшення габаритів, можливості зберігання даних, отриманих за допомогою наземного елемента ADS-В, швидкого доступу до них і можливість побудови звітів, також можливості проведення досліджень, пов'язаних з обробкою складних навігаційних параметрів. Поставлена задача вирішується тим, що в автоматизоване робоче місце, яке містить процесор, пристрій оперативної пам'яті, накопичувач на жорсткому магнітному диску, блок живлення, автономне джерело живлення, пристрої розширення пам'яті, адаптер Ethernet, електророз'єм для підключення зовнішнього джерела електроживлення, порти для підключення пристроїв розширення пам'яті і адаптера Ethernet, два рідкокристалічних дисплеї та клавіатуру, відповідні виходи процесора електрично пов'язані із входами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, рідкокристалічних дисплеїв, пристроїв розширення пам'яті, адаптера Ethernet, відповідні входи процесора електрично пов'язані з виходами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, блоку живлення і портів, один вхід блока живлення електрично пов'язаний з виходом автономного джерела живлення, другий вхід блока живлення електрично пов'язанні і з виходом електророз'єму, вхід якого пов'язаний з виходом зовнішнього джерела електроживлення, а відповідні входи портів електрично пов'язані з виходами пристроїв розширення пам'яті та адаптера Ethernet, вихід клавіатури електрично пов'язаний з відповідним входом процесора, згідно з корисною моделлю, включено наземну станцію ADS-В, яка пов'язана з системою індикації управління повітряним рухом (УПР), у складі якої є база даних, пов'язана з накопичувачем на жорсткому магнітному диску через Internet. На кресленні показана структура автоматизованого робочого місця оператора обробки сигналів ADS-В. Автоматизоване робоче місце оператора сигналів ADS-В, яке містить процесор 1, пристрій оперативної пам'яті 2, накопичувач на жорсткому магнітному диску 3, блок живлення 4, автономне джерело живлення 5, пристрої розширення пам'яті 6, адаптер Ethernet 7, електророз'єм 8 для підключення зовнішнього джерела електроживлення 9,порти 10 для підключення пристроїв розширення пам'яті 6 і адаптера Ethernet 7, два рідкокристалічних дисплеї 11, 12 та клавіатуру 13, відповідні виходи процесора 1 електрично пов'язані із входами пристрою оперативної пам'яті 2, накопичувача на жорсткому магнітному диску 3, рідкокристалічних дисплеїв 11, 12, пристроїв розширення пам'яті 6, адаптера Ethernet 7, відповідні входи процесора 1 електрично пов'язані з виходами пристрою оперативної пам'яті 2, накопичувача на жорсткому магнітному диску 3, блока живлення 4 і портів 10, перший вхід блока живлення 4 електрично пов'язаний з виходом автономного джерела живлення 5, другий вхід блока 4 живлення електрично пов'язаний з виходом електророз'єму 8, вхід якого пов'язаний з виходом зовнішнього джерела електроживлення 9, а відповідні входи портів 10 електрично пов'язані з виходами пристроїв розширення пам'яті 6 та адаптера Ethernet 7, вихід клавіатури 13 електрично пов'язаний з відповідним входом процесора 1, також містить наземний елемент ADS-B 15 і систему індикації УПР 14, у складі якої є база даних, яка пов'язана з накопичувачем на жорсткому магнітному диску 3 через Internet. 1 UA 104135 U 5 10 15 20 25 Працює автоматизоване робоче місце оператора обробки сигналів ADS-В наступним чином. Через електророз'єм 8, електричний сигнал з зовнішнього джерела електроживлення 9 надходить на блок живлення 4 (при неможливості використання зовнішнього джерела живлення 9 використовується для подачі живлення автоматизованому робочому місцю автономне джерело живлення 5). Далі керуючий сигнал надходить на процесор 1, після чого виконується автоматичне тестування усього автоматизованого робочого місця. Якщо усі частини останнього працюють правильно, то відбувається завантаження операційної системи. Електричні сигнали від процесора 1 надходять на пристрій оперативної пам'яті 2, накопичувач на жорсткому магнітному диску 3, рідкокристалічні дисплеї 11, 12, пристрої розширення пам'яті 6, адаптер Ethernet 7, порти 10. За допомогою клавіатури 13 оператор формує керуючі електричні сигнали, за допомогою яких з наземного елемента ADS-B 15 на систему індикації УПР 14, а потім на накопичувач жорсткого магнітного диска 3 через Internet надходить інформація, запит на яку було зроблено оператором, процесор 1, беручи отримані дані з накопичувача на жорсткому магнітному диску 3, аналізує їх, систематизує, та переводить в необхідний формат та записує в базу даних, в якій інформація зберігається, а при необхідності може бути використана для проведення досліджень, пов'язаних з обробкою складних навігаційних параметрів. При недостатній кількості вільної пам'яті використовуються пристрої розширення пам'яті 6, тобто процесор 1 формує сигнал для запису даних на пристрої розширення пам'яті 6. Для перегляду навігаційних даних оператор за допомогою клавіатури 13 знову формує управляючий сигнал, який потрапляє на процесор 1, з останнього сигнал потрапляє на накопичувач на жорсткому магнітному диску 3, з якого на рідкокристалічні дисплеї 11, 12 виводиться необхідна інформація. Таким чином, запропоноване автоматизоване робоче місце оператора обробки сигналів ADS - В вирішує проблему можливості використання даних, отриманих за допомогою мережі наземних станцій спостереження, їх зберігання і швидкого доступу до них, систематизації інформації, переведення її у єдиний формат та проблему великих габаритів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 Автоматизоване робоче місце оператора обробки сигналів, яке містить процесор, пристрій оперативної пам'яті, накопичувач на жорсткому магнітному диску, блок живлення, автономне джерело живлення, пристрої розширення пам'яті, адаптер Ethernet, електророз'єм для підключення зовнішнього джерела електроживлення, порти для підключення пристроїв розширення пам'яті і адаптера Ethernet, два рідкокристалічних дисплеї та клавіатуру, відповідні виходи процесора електрично пов'язані із входами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, рідкокристалічних дисплеїв, пристроїв розширення пам'яті, адаптера Ethernet, відповідні входи процесора електрично пов'язані з виходами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, блока живлення і портів, один вхід блока живлення електрично пов'язаний з виходом автономного джерела живлення, другий вхід блока живлення електрично пов'язаний з виходом електророз'єму, вхід якого пов'язаний з виходом зовнішнього джерела електроживлення, а відповідні входи портів електрично пов'язані з виходами пристроїв розширення пам'яті та адаптера Ethernet, вихід клавіатури електрично пов'язаний з відповідним входом процесора, яке відрізняється тим, що містить наземну станцію ADS-В, яка пов'язана з системою індикації управління повітряним рухом, у складі якої є база даних, пов'язана з накопичувачем на жорсткому магнітному диску через Internet. 2 UA 104135 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
