Пристрій для вибору оптимальних рішень

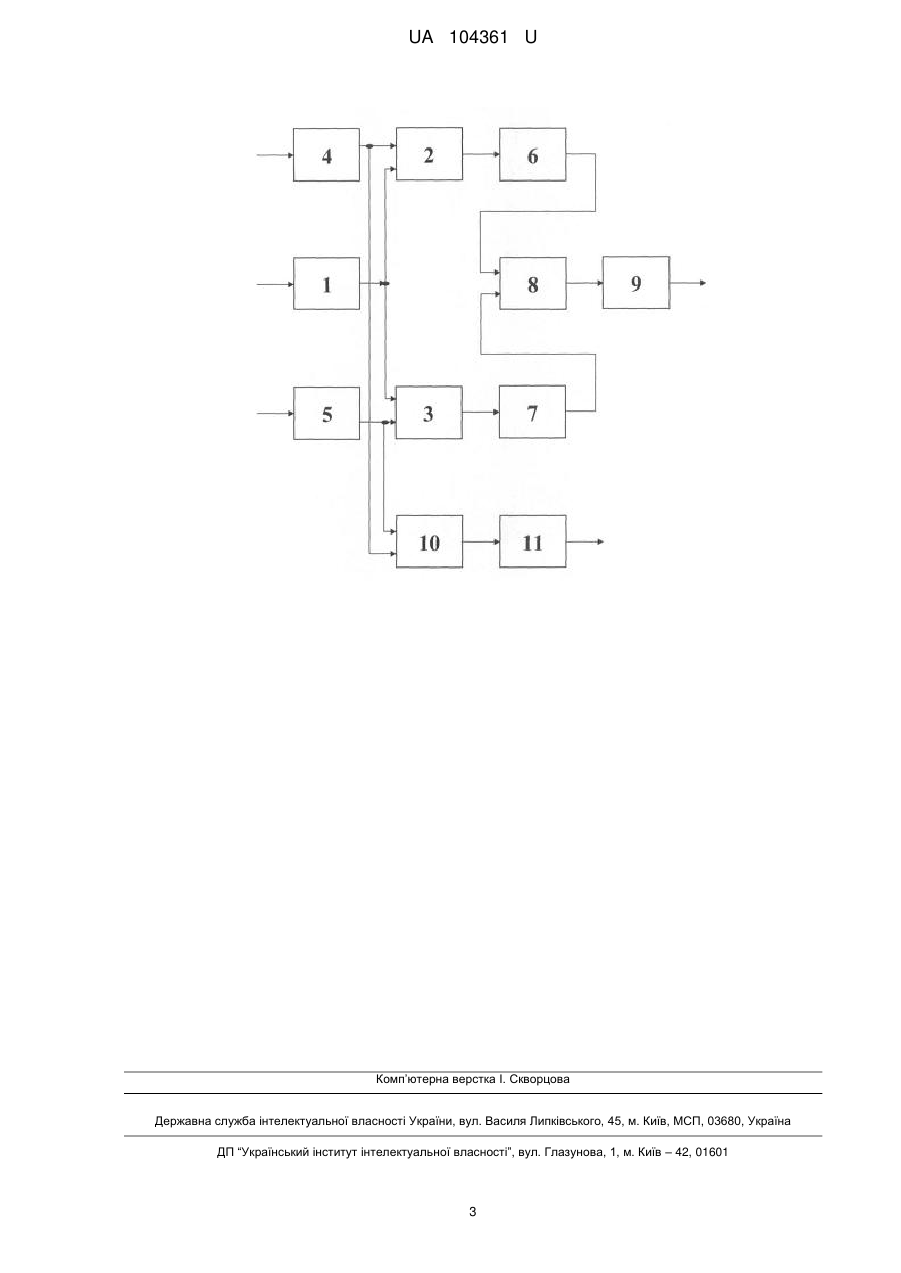

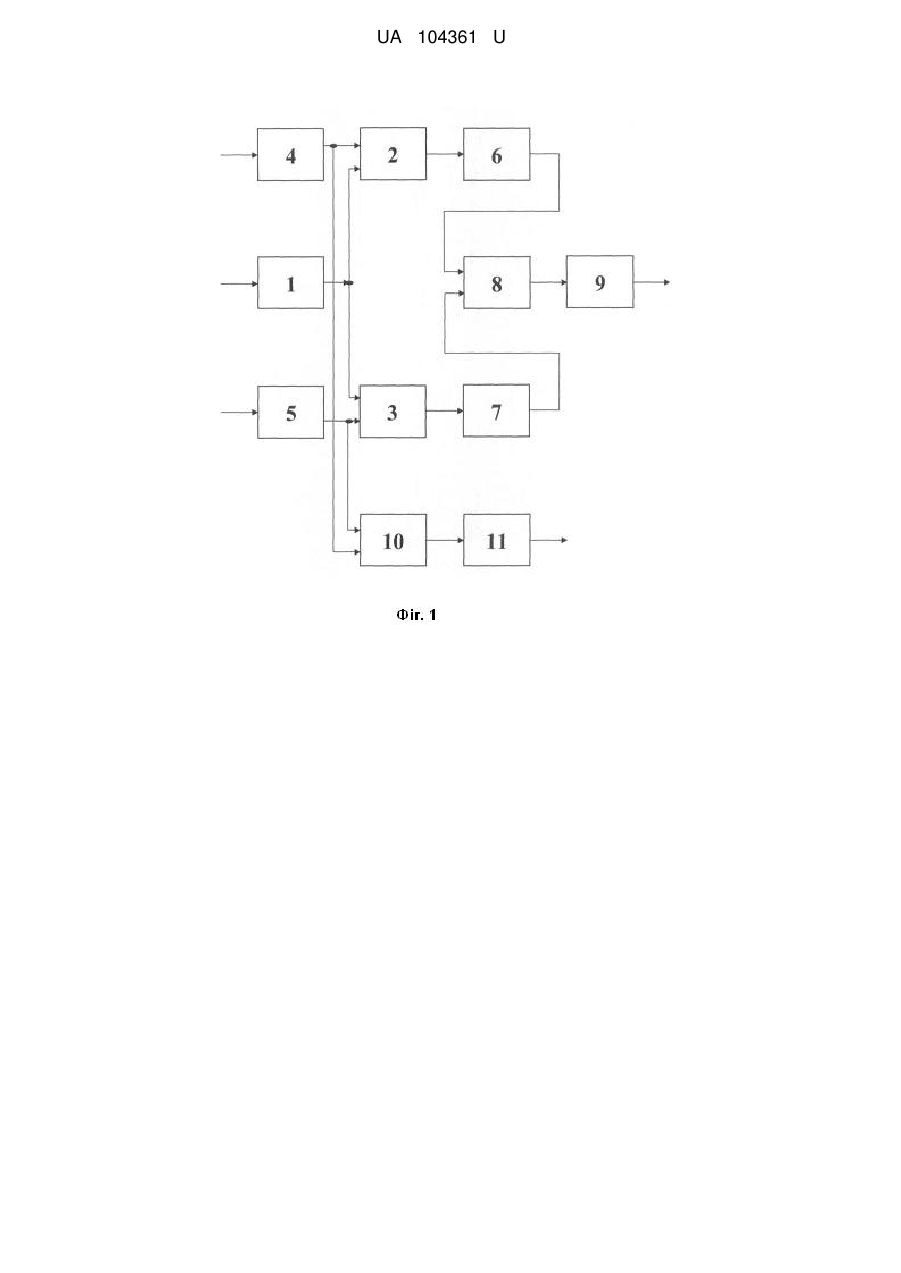

Реферат: Пристрій для вибору оптимального рішення містить два блоки віднімання матриць, блок реєстрації, який відрізняється тим, що додатково містить блок матриці заданих експертних оцінок, 2 блоки матриць виставлених експертних оцінок, 2 блоки суматорів результатів віднімання елементів матриць заданих експертних оцінок та виставлених експертних оцінок, блок віднімання результатів, отриманих з суматорів (третій блок віднімання матриць), блок віднімання матриць виставлених експертних оцінок, блок матриці вибору найбільших значень елементів матриць виставлених експертних оцінок, причому блок матриці заданих експертних оцінок підключений до другого входу першого і першого входу другого блоків віднімання матриць, вихід першого блока матриць виставлених експертних оцінок підключений до першого входу першого блока віднімання матриць, вихід другого блока матриць виставлених експертних оцінок підключений до другого входу другого блока віднімання матриць, виходи першого й другого блоків віднімання матриць з'єднані із входами першого та другого блоків суматорів результатів віднімання елементів матриць відповідно, а виходи блоків суматорів підключені до входів блока віднімання результатів, отриманих з суматорів (третій блок віднімання), вихід якого з'єднаний з блоком реєстрації, при цьому виходи першого та другого блоків матриць виставлених експертних оцінок підключені до входів четвертого блока віднімання матриць, вихід якого з'єднаний із входом блока матриці вибору найбільших значень елементів матриць виставлених експертних оцінок, вихід якого є виходом оптимального рішення. UA 104361 U (54) ПРИСТРІЙ ДЛЯ ВИБОРУ ОПТИМАЛЬНИХ РІШЕНЬ UA 104361 U UA 104361 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується обчислювальної техніки і може бути використаний для обробки інформації, наприклад, отриманої від експертів при оцінюванні якості підготовки спеціалістами документів, які дозволяють розробити оптимальне рішення зі створення технічно заданих на той чи інший проект, бізнес-план тощо. У загальному випадку застосування корисної моделі можливе в найрізноманітніших системах управління. Існує велика кількість теоретичних досліджень у даній галузі (див., наприклад, Оптнер С.Л. Системный анализ для решения деловых и промышленных проблем / С.Л. Оптнер. - М: Советское радио, 1969. - 216 с.; Анфилатов B.C., Емельянов А.А., Кукушкин А.А. Системный анализ в управлении / под ред. А.А. Емельянова. - М.: Финансы и статистика, 2002. - 368 с. та багато інших). Відомо наступні пристрої: "Устройство для экспертной оценки экстремальных ситуаций", патент SU № 1550528, G06F 15/40, що містить 2 блоки пам'яті, компаратори, лічильник, регістри, групу тригерів, тригери, групу елементів І, групу елементів АБО, елементи І, елементи АБО, елементи затримки; "Устройство для решения задач оптимизации", патент SU № 1631553, G06F 15/20, що містить блок транспонування матриць, 2 блоки віднімання матриць, блок вибору максимального елемента матриці, входи заданих оцінок, вихід значення оцінки (оптимальне рішення) та виходи ознак переваги варіантів управління. Основним недоліком яких є одноканальна обробка інформації, що значно обмежує функціональні можливості пристрою. Найбільш близьким до запропонованого є пристрій для оптимізації рішень ("Устройство для оптимизации решений", патент RU 1550527, G06F 17/00), вибраний нами як прототип. Прототип містить блок реєстрації, блок вибору мінімуму, блок транспонування матриць і два блоки віднімання матриць, причому вхід заданих оцінок пристрою підключений до входу першого блока віднімання матриць, вихід якого підключений до входу другого блока віднімання матриць, вхід заданих одиничного елемента матриці пристрою підключений до входу блока віднімання матриць, вихід якого підключений до інформаційного входу блока реєстрації та інформаційний вихід якого підключений до входу блока вибору мінімуму, вихід якого є виходом для оптимального рішення пристрою. Загальними ознаками для запропонованої корисної моделі та прототипу є те, що вони містять два блоки віднімання матриць та блок реєстрації. Недоліком відомого пристрою, вибраного як прототип, є обмежені функціональні можливості при оптимізації рішень через обробку лише нечітких експертних оцінок. В основу корисної моделі поставлена задача підвищення функціональних можливостей пристрою за рахунок одночасної обробки чітких і нечітких експертних оцінок. Поставлена задача вирішується тим, що пристрій для вибору оптимального рішення містить блок матриці заданих експертних оцінок, 2 блоки матриць виставлених експертних оцінок, 2 блоки віднімання матриць заданих експертних оцінок та виставлених експертних оцінок, 2 блоки суматорів результатів віднімання елементів матриць заданих експертних оцінок та виставлених експертних оцінок, блок віднімання результатів, отриманих з суматорів (третій блок віднімання матриць), блок реєстрації, блок віднімання матриць виставлених експертних оцінок, блок матриці вибору найбільших значень елементів матриць виставлених експертних оцінок, причому блок заданих експертних оцінок підключений до другого входу першого і першого входу другого блоків віднімання матриць, вихід першого блока матриць виставлених експертних оцінок підключений до першого входу першого блока віднімання матриць, вихід другого блока матриць виставлених експертних оцінок підключений до другого входу другого блока віднімання матриць, виходи першого й другого блоків віднімання матриць з'єднані із входами першого та другого блоків суматорів результатів віднімання елементів матриць відповідно, а виходи блоків суматорів підключені до входів блока віднімання результатів отриманих з суматорів (третій блок віднімання), вихід якого з'єднаний з блоком реєстрації, при цьому виходи першого та другого блоків матриць виставлених експертних оцінок підключені до входів четвертого блока віднімання матриць, вихід якого з'єднаний із входом блока матриці вибору найбільших значень елементів матриць виставлених експертних оцінок, вихід якого є виходом оптимального рішення Блок-схема пристрою для вибору оптимального рішення наведена на кресленні. Пристрій для вибору оптимального рішення на кресленні містить блок матриці заданих експертних оцінок 1, вихід якого підключений до другого входу першого блока віднімання матриць 2 і першого входу другого блока віднімання матриць 3, вихід блока матриць виставлених експертних оцінок 4 підключений до першого входу першого блока віднімання матриць 2, вихід блока матриць виставлених експертних оцінок 5 підключений до другого входу другого блока віднімання матриць 3, причому виходи блоків віднімання матриць 2 і 3 з'єднані із входами блоків суматорів результатів віднімання елементів матриць 6 та 7 відповідно, а виходи блоків суматорів 6, 7 підключені до входів блока віднімання результатів, отриманих з суматорів 1 UA 104361 U 5 10 15 20 25 30 35 (третій блок віднімання) 8, вихід якого з'єднаний із блоком реєстрації 9, при цьому виходи блоків матриць виставлених експертних оцінок 4 і 5 підключені до входів блока віднімання матриць 10, вихід якого з'єднаний із входом блока матриці вибору найбільших значень елементів матриць 11, вихід якого є виходом оптимального рішення. Пристрій працює наступним чином. В початковий момент задаються узгоджені компетентними експертами елементи блока матриці заданих експертних оцінок 1, яка має вигляд: [х0ij], і=1,…,n; j =,…,l, (1) де n - кількість стовпців, l - кількість рядків матриці (1). При цьому блоки 9, 10 і 11 відключені. Після заповнення матриці (1) починають надходити оцінки експертів у блоки матриць 4 і 5 першого й другого каналу обробки експертної інформації. Ці матриці є такими: [х1ij] і [х2ij]. (2) Одночасно інформація з блоків матриць 1, 4 і 5 надходить на входи блоків віднімання матриць 2 і 3. Відповідно реалізуються операції: [х0ij]-[х1ij]=[Δ1ij]. (з) [х0ij]-[х2ij]=[Δ2ij]·(4). Виходи блоків віднімання матриць 2 і 3 з'єднані з входами блоків суматорів елементів блока віднімання матриць 6 та 7, на яких безперервно виконуються операції поелементного додавання матриць (3), (4): ∑Δ1ij=Δ1, (5) ∑Δ2ij=Δ2. (6). Одержані результати (5), (6) надходять на вхід блока віднімання елементів матриць 8. Після заповнення усіх елементів матриць (2) включається блок реєстратора 9. При цьому ідентифікація каналів пристрою за допомогою блока 9 здійснюється за правилом: Δ1-Δ2>0, Δ1 - перший канал, Δ1-Δ2х2ij, то в матрицю [хij] блока 11 заносяться х1ij, а у випадку х1ij
