Пристрій для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині

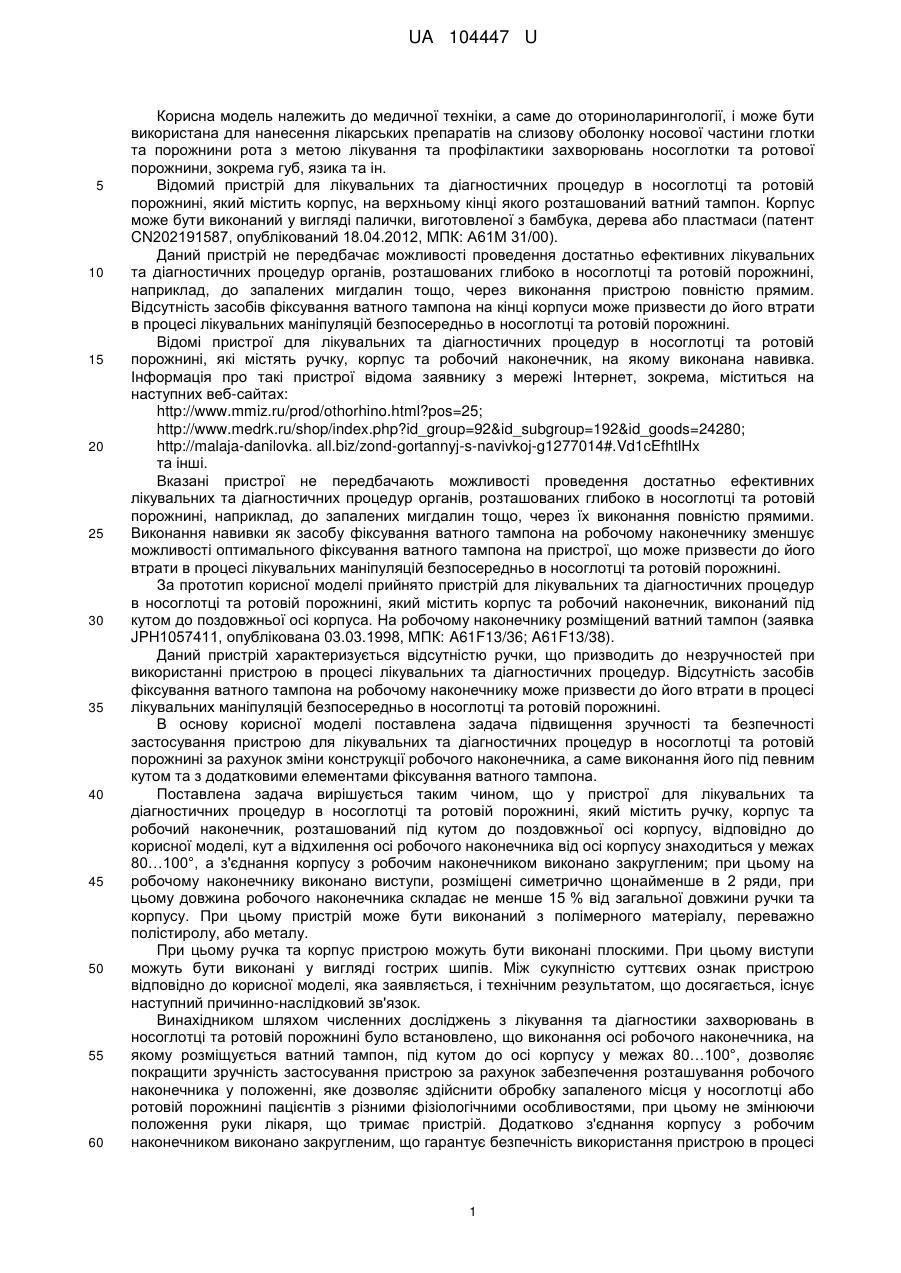

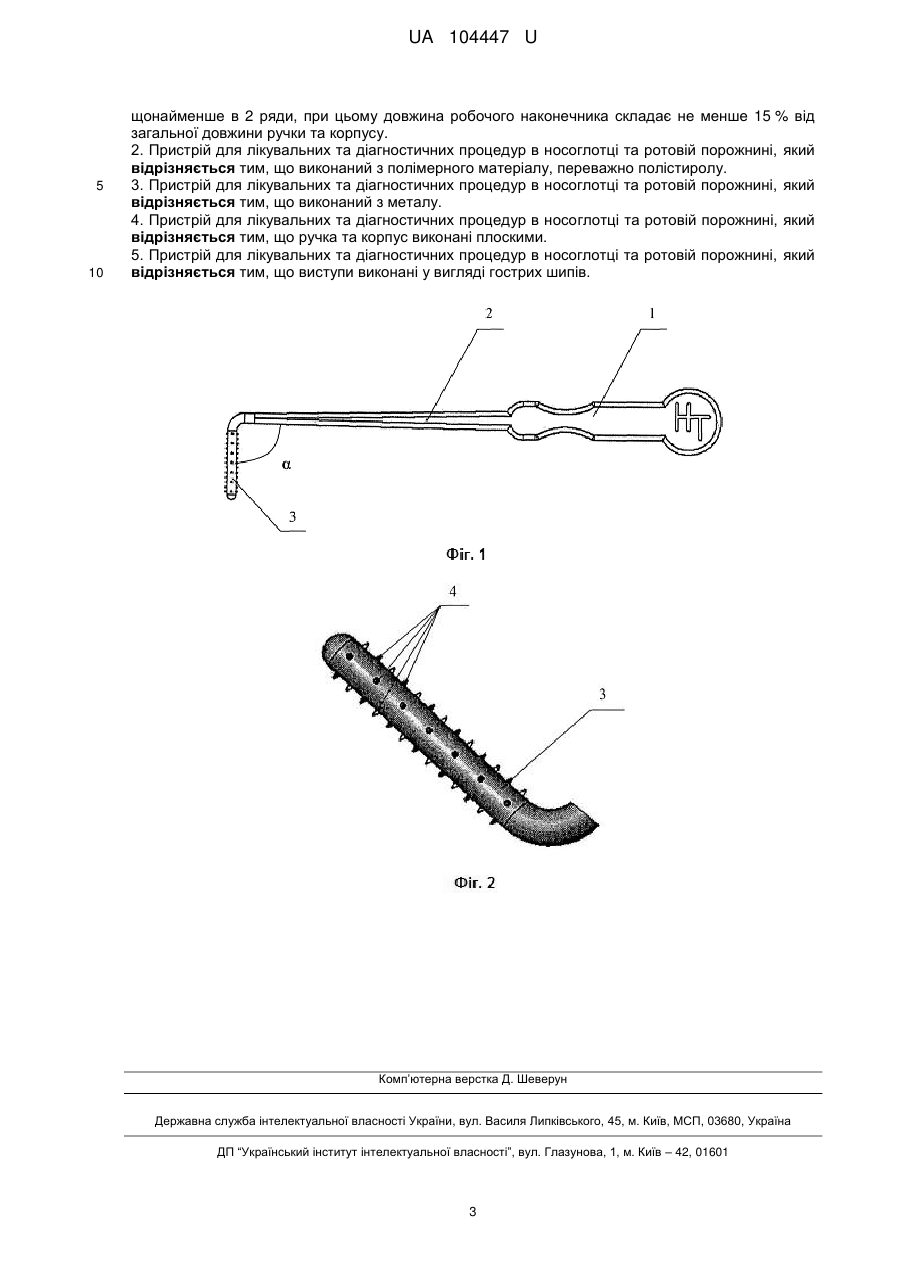

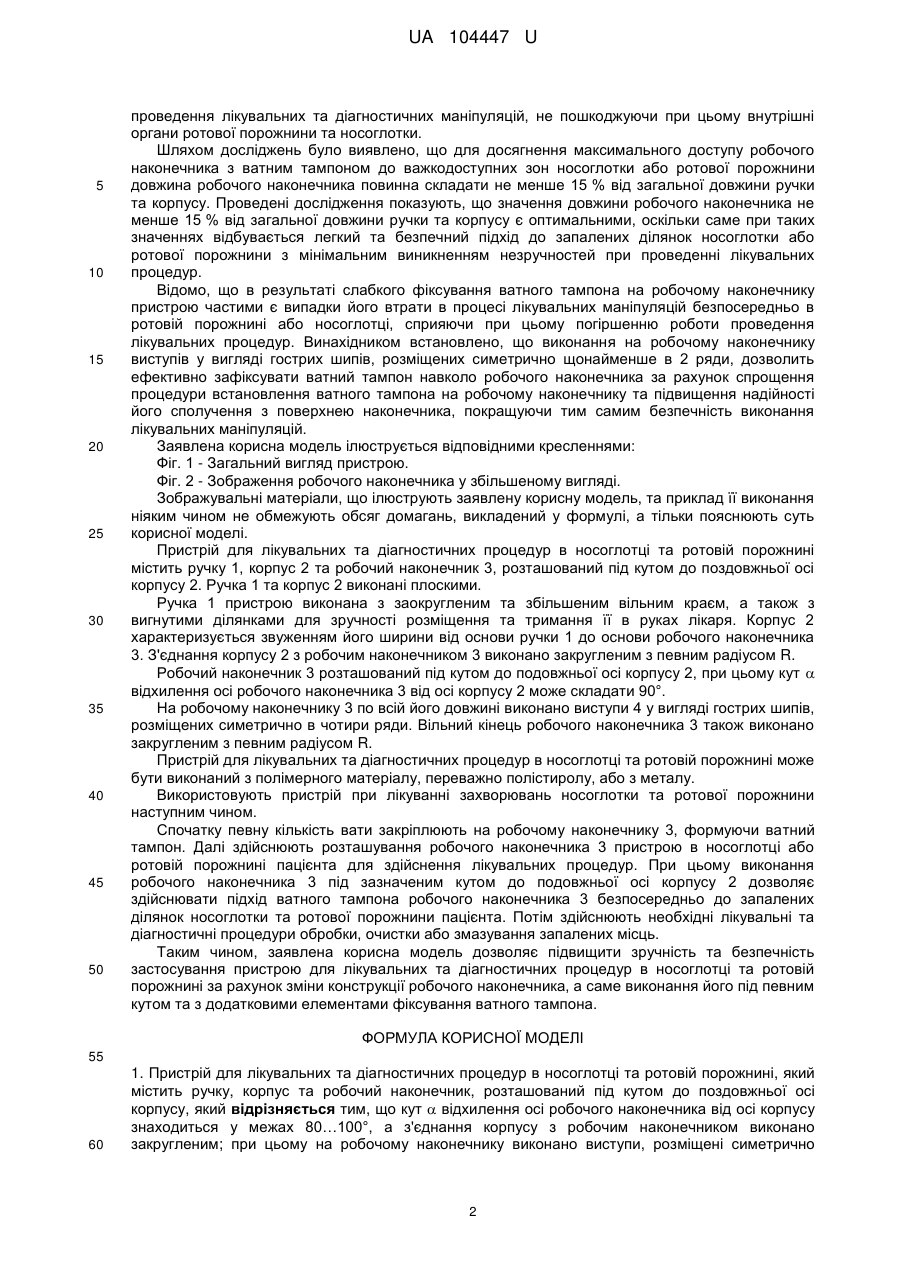

Реферат: Пристрій для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині, який містить ручку, корпус та робочий наконечник, розташований під кутом до поздовжньої осі корпусу. При цьому кут  відхилення осі робочого наконечника від осі корпусу знаходиться у межах 80…100°, а з'єднання корпусу з робочим наконечником виконано закругленим; при цьому на робочому наконечнику виконано виступи, розміщені симетрично щонайменше в 2 ряди, при цьому довжина робочого наконечника складає не менше 15 % від загальної довжини ручки та корпусу. UA 104447 U (12) UA 104447 U UA 104447 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до оториноларингології, і може бути використана для нанесення лікарських препаратів на слизову оболонку носової частини глотки та порожнини рота з метою лікування та профілактики захворювань носоглотки та ротової порожнини, зокрема губ, язика та ін. Відомий пристрій для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині, який містить корпус, на верхньому кінці якого розташований ватний тампон. Корпус може бути виконаний у вигляді палички, виготовленої з бамбука, дерева або пластмаси (патент CN202191587, опублікований 18.04.2012, МПК: А61М 31/00). Даний пристрій не передбачає можливості проведення достатньо ефективних лікувальних та діагностичних процедур органів, розташованих глибоко в носоглотці та ротовій порожнині, наприклад, до запалених мигдалин тощо, через виконання пристрою повністю прямим. Відсутність засобів фіксування ватного тампона на кінці корпуси може призвести до його втрати в процесі лікувальних маніпуляцій безпосередньо в носоглотці та ротовій порожнині. Відомі пристрої для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині, які містять ручку, корпус та робочий наконечник, на якому виконана навивка. Інформація про такі пристрої відома заявнику з мережі Інтернет, зокрема, міститься на наступних веб-сайтах: http://www.mmiz.ru/prod/othorhino.html?pos=25; http://www.medrk.ru/shop/index.php?id_group=92&id_subgroup=192&id_goods=24280; http://malaja-danilovka. all.biz/zond-gortannyj-s-navivkoj-g1277014#.Vd1cEfhtlHx та інші. Вказані пристрої не передбачають можливості проведення достатньо ефективних лікувальних та діагностичних процедур органів, розташованих глибоко в носоглотці та ротовій порожнині, наприклад, до запалених мигдалин тощо, через їх виконання повністю прямими. Виконання навивки як засобу фіксування ватного тампона на робочому наконечнику зменшує можливості оптимального фіксування ватного тампона на пристрої, що може призвести до його втрати в процесі лікувальних маніпуляцій безпосередньо в носоглотці та ротовій порожнині. За прототип корисної моделі прийнято пристрій для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині, який містить корпус та робочий наконечник, виконаний під кутом до поздовжньої осі корпуса. На робочому наконечнику розміщений ватний тампон (заявка JPH1057411, опублікована 03.03.1998, МПК: A61F13/36; A61F13/38). Даний пристрій характеризується відсутністю ручки, що призводить до незручностей при використанні пристрою в процесі лікувальних та діагностичних процедур. Відсутність засобів фіксування ватного тампона на робочому наконечнику може призвести до його втрати в процесі лікувальних маніпуляцій безпосередньо в носоглотці та ротовій порожнині. В основу корисної моделі поставлена задача підвищення зручності та безпечності застосування пристрою для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині за рахунок зміни конструкції робочого наконечника, а саме виконання його під певним кутом та з додатковими елементами фіксування ватного тампона. Поставлена задача вирішується таким чином, що у пристрої для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині, який містить ручку, корпус та робочий наконечник, розташований під кутом до поздовжньої осі корпусу, відповідно до корисної моделі, кут а відхилення осі робочого наконечника від осі корпусу знаходиться у межах 80…100°, а з'єднання корпусу з робочим наконечником виконано закругленим; при цьому на робочому наконечнику виконано виступи, розміщені симетрично щонайменше в 2 ряди, при цьому довжина робочого наконечника складає не менше 15 % від загальної довжини ручки та корпусу. При цьому пристрій може бути виконаний з полімерного матеріалу, переважно полістиролу, або металу. При цьому ручка та корпус пристрою можуть бути виконані плоскими. При цьому виступи можуть бути виконані у вигляді гострих шипів. Між сукупністю суттєвих ознак пристрою відповідно до корисної моделі, яка заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Винахідником шляхом численних досліджень з лікування та діагностики захворювань в носоглотці та ротовій порожнині було встановлено, що виконання осі робочого наконечника, на якому розміщується ватний тампон, під кутом до осі корпусу у межах 80…100°, дозволяє покращити зручність застосування пристрою за рахунок забезпечення розташування робочого наконечника у положенні, яке дозволяє здійснити обробку запаленого місця у носоглотці або ротовій порожнині пацієнтів з різними фізіологічними особливостями, при цьому не змінюючи положення руки лікаря, що тримає пристрій. Додатково з'єднання корпусу з робочим наконечником виконано закругленим, що гарантує безпечність використання пристрою в процесі 1 UA 104447 U 5 10 15 20 25 30 35 40 45 50 проведення лікувальних та діагностичних маніпуляцій, не пошкоджуючи при цьому внутрішні органи ротової порожнини та носоглотки. Шляхом досліджень було виявлено, що для досягнення максимального доступу робочого наконечника з ватним тампоном до важкодоступних зон носоглотки або ротової порожнини довжина робочого наконечника повинна складати не менше 15 % від загальної довжини ручки та корпусу. Проведені дослідження показують, що значення довжини робочого наконечника не менше 15 % від загальної довжини ручки та корпусу є оптимальними, оскільки саме при таких значеннях відбувається легкий та безпечний підхід до запалених ділянок носоглотки або ротової порожнини з мінімальним виникненням незручностей при проведенні лікувальних процедур. Відомо, що в результаті слабкого фіксування ватного тампона на робочому наконечнику пристрою частими є випадки його втрати в процесі лікувальних маніпуляцій безпосередньо в ротовій порожнині або носоглотці, сприяючи при цьому погіршенню роботи проведення лікувальних процедур. Винахідником встановлено, що виконання на робочому наконечнику виступів у вигляді гострих шипів, розміщених симетрично щонайменше в 2 ряди, дозволить ефективно зафіксувати ватний тампон навколо робочого наконечника за рахунок спрощення процедури встановлення ватного тампона на робочому наконечнику та підвищення надійності його сполучення з поверхнею наконечника, покращуючи тим самим безпечність виконання лікувальних маніпуляцій. Заявлена корисна модель ілюструється відповідними кресленнями: Фіг. 1 - Загальний вигляд пристрою. Фіг. 2 - Зображення робочого наконечника у збільшеному вигляді. Зображувальні матеріали, що ілюструють заявлену корисну модель, та приклад її виконання ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Пристрій для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині містить ручку 1, корпус 2 та робочий наконечник 3, розташований під кутом до поздовжньої осі корпусу 2. Ручка 1 та корпус 2 виконані плоскими. Ручка 1 пристрою виконана з заокругленим та збільшеним вільним краєм, а також з вигнутими ділянками для зручності розміщення та тримання її в руках лікаря. Корпус 2 характеризується звуженням його ширини від основи ручки 1 до основи робочого наконечника 3. З'єднання корпусу 2 з робочим наконечником 3 виконано закругленим з певним радіусом R. Робочий наконечник 3 розташований під кутом до подовжньої осі корпусу 2, при цьому кут  відхилення осі робочого наконечника 3 від осі корпусу 2 може складати 90°. На робочому наконечнику 3 по всій його довжині виконано виступи 4 у вигляді гострих шипів, розміщених симетрично в чотири ряди. Вільний кінець робочого наконечника 3 також виконано закругленим з певним радіусом R. Пристрій для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині може бути виконаний з полімерного матеріалу, переважно полістиролу, або з металу. Використовують пристрій при лікуванні захворювань носоглотки та ротової порожнини наступним чином. Спочатку певну кількість вати закріплюють на робочому наконечнику 3, формуючи ватний тампон. Далі здійснюють розташування робочого наконечника 3 пристрою в носоглотці або ротовій порожнині пацієнта для здійснення лікувальних процедур. При цьому виконання робочого наконечника 3 під зазначеним кутом до подовжньої осі корпусу 2 дозволяє здійснювати підхід ватного тампона робочого наконечника 3 безпосередньо до запалених ділянок носоглотки та ротової порожнини пацієнта. Потім здійснюють необхідні лікувальні та діагностичні процедури обробки, очистки або змазування запалених місць. Таким чином, заявлена корисна модель дозволяє підвищити зручність та безпечність застосування пристрою для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині за рахунок зміни конструкції робочого наконечника, а саме виконання його під певним кутом та з додатковими елементами фіксування ватного тампона. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині, який містить ручку, корпус та робочий наконечник, розташований під кутом до поздовжньої осі корпусу, який відрізняється тим, що кут  відхилення осі робочого наконечника від осі корпусу знаходиться у межах 80…100°, а з'єднання корпусу з робочим наконечником виконано закругленим; при цьому на робочому наконечнику виконано виступи, розміщені симетрично 2 UA 104447 U 5 10 щонайменше в 2 ряди, при цьому довжина робочого наконечника складає не менше 15 % від загальної довжини ручки та корпусу. 2. Пристрій для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині, який відрізняється тим, що виконаний з полімерного матеріалу, переважно полістиролу. 3. Пристрій для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині, який відрізняється тим, що виконаний з металу. 4. Пристрій для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині, який відрізняється тим, що ручка та корпус виконані плоскими. 5. Пристрій для лікувальних та діагностичних процедур в носоглотці та ротовій порожнині, який відрізняється тим, що виступи виконані у вигляді гострих шипів. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
