Трафарет для зав’язування шнурівок

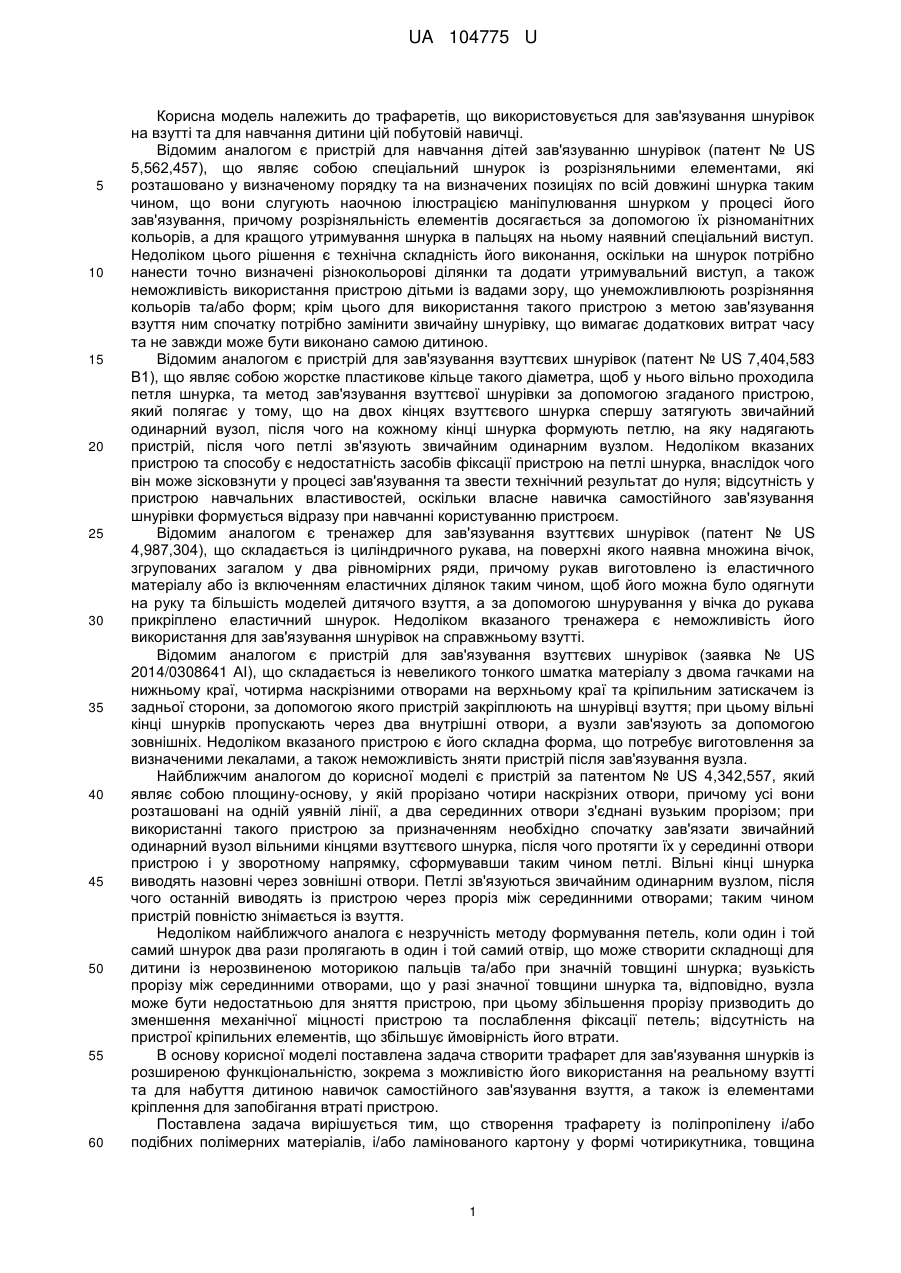

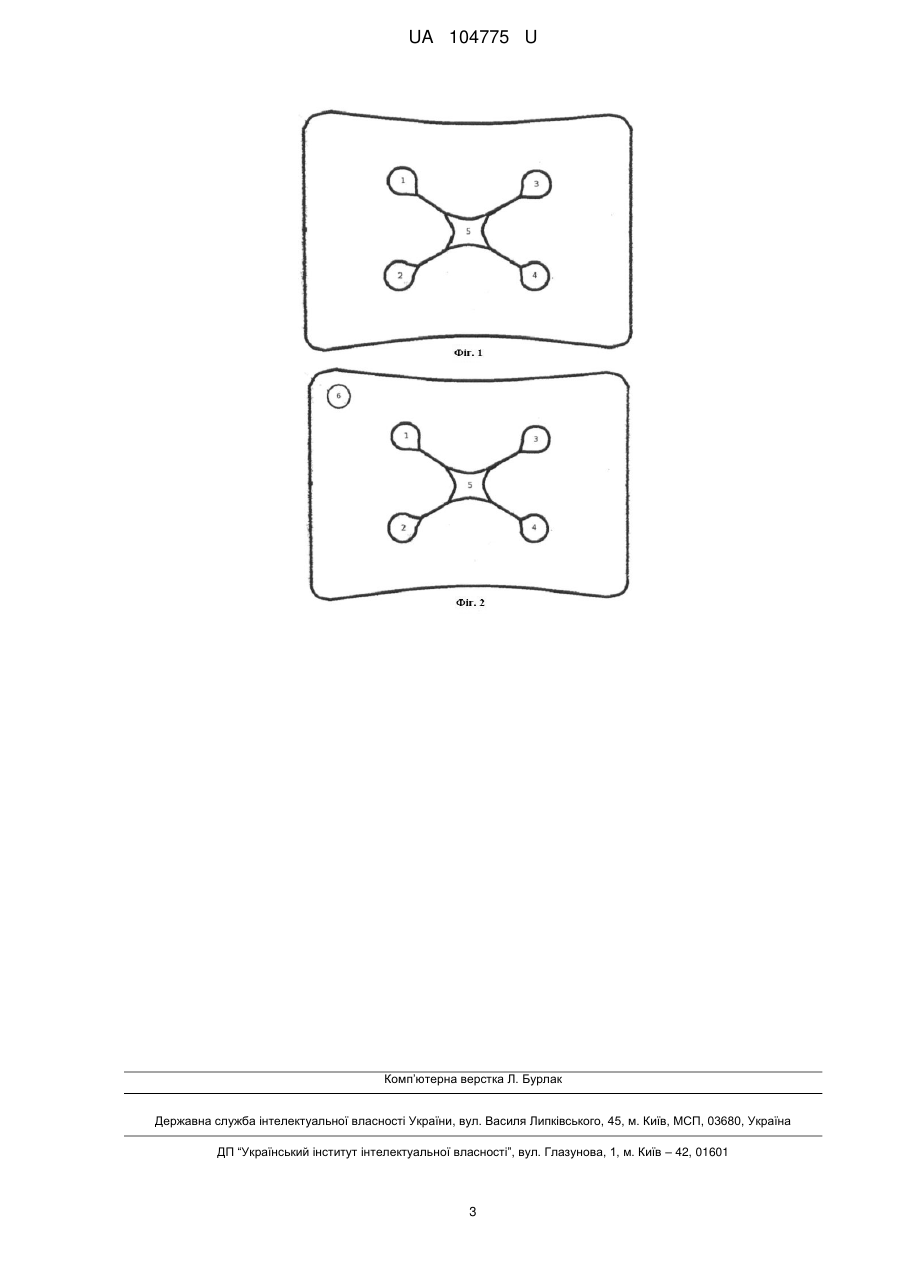

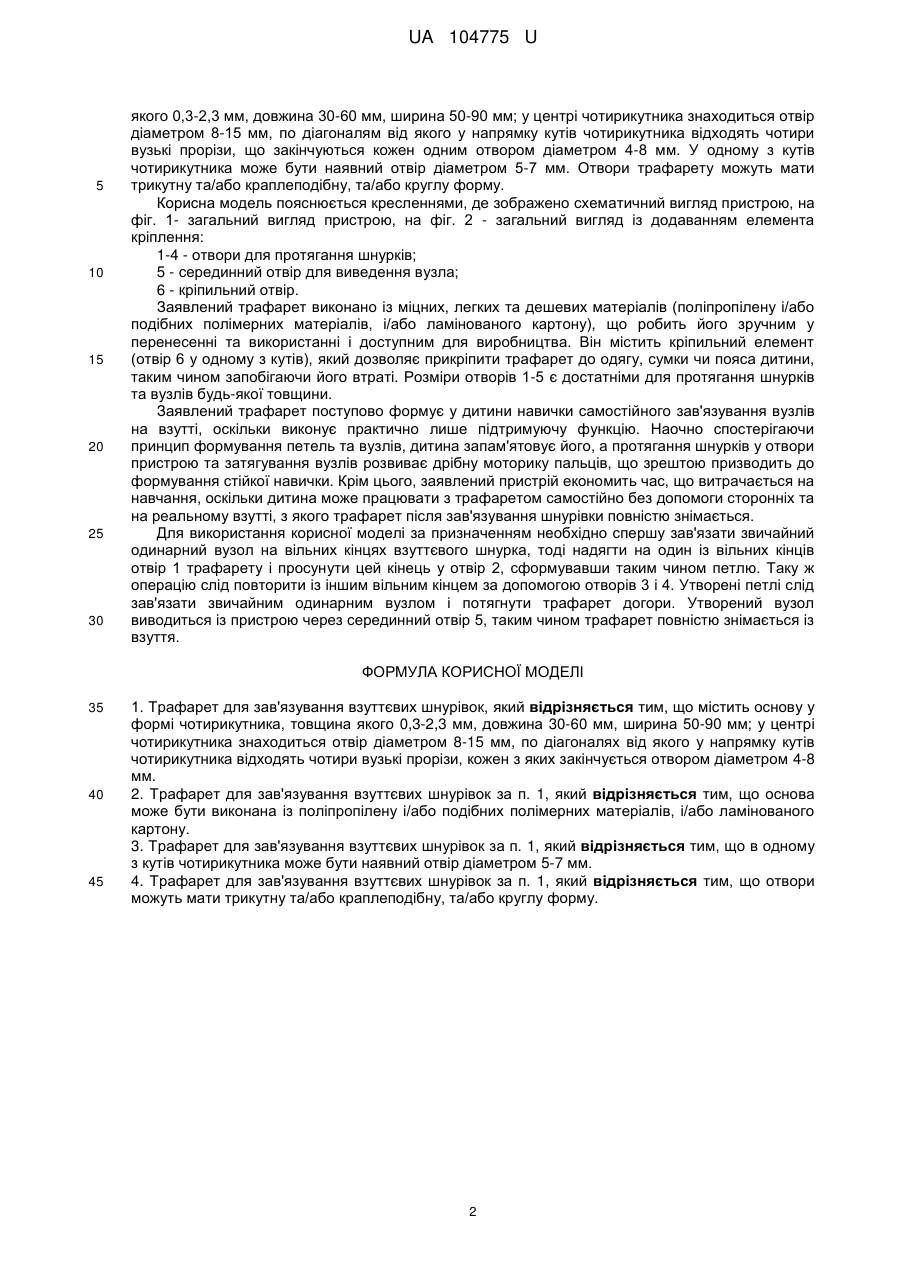

Реферат: Трафарет для зав'язування взуттєвих шнурівок містить основу у формі чотирикутника, товщина якого 0,3-2,3 мм, довжина 30-60 мм, ширина 50-90 мм. У центрі чотирикутника знаходиться отвір діаметром 8-15 мм. По діагоналях від якого у напрямку кутів чотирикутника відходять чотири вузькі прорізи, кожен з яких закінчується отвором діаметром 4-8 мм. UA 104775 U (54) ТРАФАРЕТ ДЛЯ ЗАВ'ЯЗУВАННЯ ШНУРІВОК UA 104775 U UA 104775 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до трафаретів, що використовується для зав'язування шнурівок на взутті та для навчання дитини цій побутовій навичці. Відомим аналогом є пристрій для навчання дітей зав'язуванню шнурівок (патент № US 5,562,457), що являє собою спеціальний шнурок із розрізняльними елементами, які розташовано у визначеному порядку та на визначених позиціях по всій довжині шнурка таким чином, що вони слугують наочною ілюстрацією маніпулювання шнурком у процесі його зав'язування, причому розрізняльність елементів досягається за допомогою їх різноманітних кольорів, а для кращого утримування шнурка в пальцях на ньому наявний спеціальний виступ. Недоліком цього рішення є технічна складність його виконання, оскільки на шнурок потрібно нанести точно визначені різнокольорові ділянки та додати утримувальний виступ, а також неможливість використання пристрою дітьми із вадами зору, що унеможливлюють розрізняння кольорів та/або форм; крім цього для використання такого пристрою з метою зав'язування взуття ним спочатку потрібно замінити звичайну шнурівку, що вимагає додаткових витрат часу та не завжди може бути виконано самою дитиною. Відомим аналогом є пристрій для зав'язування взуттєвих шнурівок (патент № US 7,404,583 В1), що являє собою жорстке пластикове кільце такого діаметра, щоб у нього вільно проходила петля шнурка, та метод зав'язування взуттєвої шнурівки за допомогою згаданого пристрою, який полягає у тому, що на двох кінцях взуттєвого шнурка спершу затягують звичайний одинарний вузол, після чого на кожному кінці шнурка формують петлю, на яку надягають пристрій, після чого петлі зв'язують звичайним одинарним вузлом. Недоліком вказаних пристрою та способу є недостатність засобів фіксації пристрою на петлі шнурка, внаслідок чого він може зісковзнути у процесі зав'язування та звести технічний результат до нуля; відсутність у пристрою навчальних властивостей, оскільки власне навичка самостійного зав'язування шнурівки формується відразу при навчанні користуванню пристроєм. Відомим аналогом є тренажер для зав'язування взуттєвих шнурівок (патент № US 4,987,304), що складається із циліндричного рукава, на поверхні якого наявна множина вічок, згрупованих загалом у два рівномірних ряди, причому рукав виготовлено із еластичного матеріалу або із включенням еластичних ділянок таким чином, щоб його можна було одягнути на руку та більшість моделей дитячого взуття, а за допомогою шнурування у вічка до рукава прикріплено еластичний шнурок. Недоліком вказаного тренажера є неможливість його використання для зав'язування шнурівок на справжньому взутті. Відомим аналогом є пристрій для зав'язування взуттєвих шнурівок (заявка № US 2014/0308641 ΑΙ), що складається із невеликого тонкого шматка матеріалу з двома гачками на нижньому краї, чотирма наскрізними отворами на верхньому краї та кріпильним затискачем із задньої сторони, за допомогою якого пристрій закріплюють на шнурівці взуття; при цьому вільні кінці шнурків пропускають через два внутрішні отвори, а вузли зав'язують за допомогою зовнішніх. Недоліком вказаного пристрою є його складна форма, що потребує виготовлення за визначеними лекалами, а також неможливість зняти пристрій після зав'язування вузла. Найближчим аналогом до корисної моделі є пристрій за патентом № US 4,342,557, який являє собою площину-основу, у якій прорізано чотири наскрізних отвори, причому усі вони розташовані на одній уявній лінії, а два серединних отвори з'єднані вузьким прорізом; при використанні такого пристрою за призначенням необхідно спочатку зав'язати звичайний одинарний вузол вільними кінцями взуттєвого шнурка, після чого протягти їх у серединні отвори пристрою і у зворотному напрямку, сформувавши таким чином петлі. Вільні кінці шнурка виводять назовні через зовнішні отвори. Петлі зв'язуються звичайним одинарним вузлом, після чого останній виводять із пристрою через проріз між серединними отворами; таким чином пристрій повністю знімається із взуття. Недоліком найближчого аналога є незручність методу формування петель, коли один і той самий шнурок два рази пролягають в один і той самий отвір, що може створити складнощі для дитини із нерозвиненою моторикою пальців та/або при значній товщині шнурка; вузькість прорізу між серединними отворами, що у разі значної товщини шнурка та, відповідно, вузла може бути недостатньою для зняття пристрою, при цьому збільшення прорізу призводить до зменшення механічної міцності пристрою та послаблення фіксації петель; відсутність на пристрої кріпильних елементів, що збільшує ймовірність його втрати. В основу корисної моделі поставлена задача створити трафарет для зав'язування шнурків із розширеною функціональністю, зокрема з можливістю його використання на реальному взутті та для набуття дитиною навичок самостійного зав'язування взуття, а також із елементами кріплення для запобігання втраті пристрою. Поставлена задача вирішується тим, що створення трафарету із поліпропілену і/або подібних полімерних матеріалів, і/або ламінованого картону у формі чотирикутника, товщина 1 UA 104775 U 5 10 15 20 25 30 якого 0,3-2,3 мм, довжина 30-60 мм, ширина 50-90 мм; у центрі чотирикутника знаходиться отвір діаметром 8-15 мм, по діагоналям від якого у напрямку кутів чотирикутника відходять чотири вузькі прорізи, що закінчуються кожен одним отвором діаметром 4-8 мм. У одному з кутів чотирикутника може бути наявний отвір діаметром 5-7 мм. Отвори трафарету можуть мати трикутну та/або краплеподібну, та/або круглу форму. Корисна модель пояснюється кресленнями, де зображено схематичний вигляд пристрою, на фіг. 1- загальний вигляд пристрою, на фіг. 2 - загальний вигляд із додаванням елемента кріплення: 1-4 - отвори для протягання шнурків; 5 - серединний отвір для виведення вузла; 6 - кріпильний отвір. Заявлений трафарет виконано із міцних, легких та дешевих матеріалів (поліпропілену і/або подібних полімерних матеріалів, і/або ламінованого картону), що робить його зручним у перенесенні та використанні і доступним для виробництва. Він містить кріпильний елемент (отвір 6 у одному з кутів), який дозволяє прикріпити трафарет до одягу, сумки чи пояса дитини, таким чином запобігаючи його втраті. Розміри отворів 1-5 є достатніми для протягання шнурків та вузлів будь-якої товщини. Заявлений трафарет поступово формує у дитини навички самостійного зав'язування вузлів на взутті, оскільки виконує практично лише підтримуючу функцію. Наочно спостерігаючи принцип формування петель та вузлів, дитина запам'ятовує його, а протягання шнурків у отвори пристрою та затягування вузлів розвиває дрібну моторику пальців, що зрештою призводить до формування стійкої навички. Крім цього, заявлений пристрій економить час, що витрачається на навчання, оскільки дитина може працювати з трафаретом самостійно без допомоги сторонніх та на реальному взутті, з якого трафарет після зав'язування шнурівки повністю знімається. Для використання корисної моделі за призначенням необхідно спершу зав'язати звичайний одинарний вузол на вільних кінцях взуттєвого шнурка, тоді надягти на один із вільних кінців отвір 1 трафарету і просунути цей кінець у отвір 2, сформувавши таким чином петлю. Таку ж операцію слід повторити із іншим вільним кінцем за допомогою отворів 3 і 4. Утворені петлі слід зав'язати звичайним одинарним вузлом і потягнути трафарет догори. Утворений вузол виводиться із пристрою через серединний отвір 5, таким чином трафарет повністю знімається із взуття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Трафарет для зав'язування взуттєвих шнурівок, який відрізняється тим, що містить основу у формі чотирикутника, товщина якого 0,3-2,3 мм, довжина 30-60 мм, ширина 50-90 мм; у центрі чотирикутника знаходиться отвір діаметром 8-15 мм, по діагоналях від якого у напрямку кутів чотирикутника відходять чотири вузькі прорізи, кожен з яких закінчується отвором діаметром 4-8 мм. 2. Трафарет для зав'язування взуттєвих шнурівок за п. 1, який відрізняється тим, що основа може бути виконана із поліпропілену і/або подібних полімерних матеріалів, і/або ламінованого картону. 3. Трафарет для зав'язування взуттєвих шнурівок за п. 1, який відрізняється тим, що в одному з кутів чотирикутника може бути наявний отвір діаметром 5-7 мм. 4. Трафарет для зав'язування взуттєвих шнурівок за п. 1, який відрізняється тим, що отвори можуть мати трикутну та/або краплеподібну, та/або круглу форму. 2 UA 104775 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
