Трафарет для декоративного оздоблення будівель

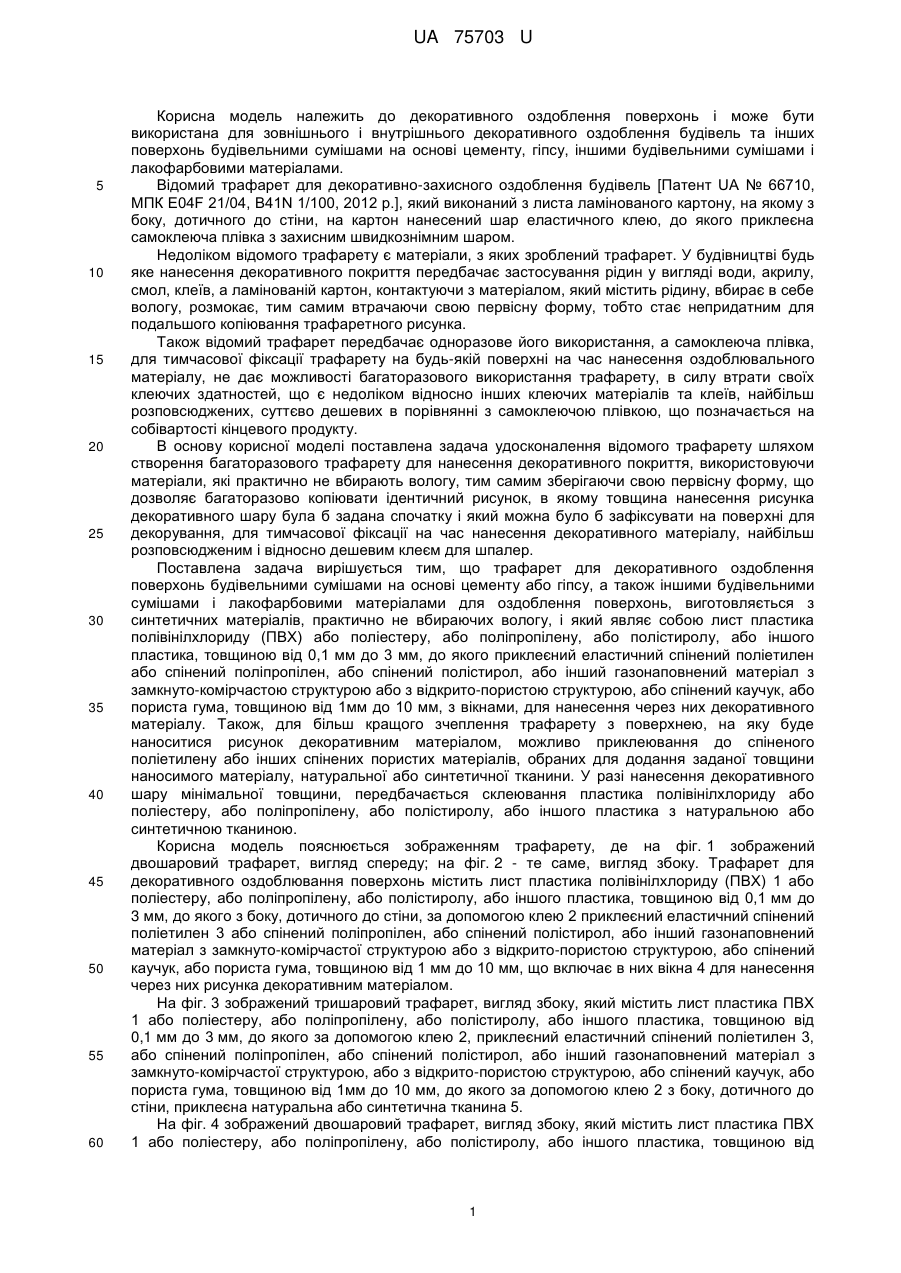

Реферат: UA 75703 U UA 75703 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до декоративного оздоблення поверхонь і може бути використана для зовнішнього і внутрішнього декоративного оздоблення будівель та інших поверхонь будівельними сумішами на основі цементу, гіпсу, іншими будівельними сумішами і лакофарбовими матеріалами. Відомий трафарет для декоративно-захисного оздоблення будівель [Патент UA № 66710, МПК E04F 21/04, B41N 1/100, 2012 p.], який виконаний з листа ламінованого картону, на якому з боку, дотичного до стіни, на картон нанесений шар еластичного клею, до якого приклеєна самоклеюча плівка з захисним швидкознімним шаром. Недоліком відомого трафарету є матеріали, з яких зроблений трафарет. У будівництві будь яке нанесення декоративного покриття передбачає застосування рідин у вигляді води, акрилу, смол, клеїв, а ламінованій картон, контактуючи з матеріалом, який містить рідину, вбирає в себе вологу, розмокає, тим самим втрачаючи свою первісну форму, тобто стає непридатним для подальшого копіювання трафаретного рисунка. Також відомий трафарет передбачає одноразове його використання, а самоклеюча плівка, для тимчасової фіксації трафарету на будь-якій поверхні на час нанесення оздоблювального матеріалу, не дає можливості багаторазового використання трафарету, в силу втрати своїх клеючих здатностей, що є недоліком відносно інших клеючих матеріалів та клеїв, найбільш розповсюджених, суттєво дешевих в порівнянні з самоклеючою плівкою, що позначається на собівартості кінцевого продукту. В основу корисної моделі поставлена задача удосконалення відомого трафарету шляхом створення багаторазового трафарету для нанесення декоративного покриття, використовуючи матеріали, які практично не вбирають вологу, тим самим зберігаючи свою первісну форму, що дозволяє багаторазово копіювати ідентичний рисунок, в якому товщина нанесення рисунка декоративного шару була б задана спочатку і який можна було б зафіксувати на поверхні для декорування, для тимчасової фіксації на час нанесення декоративного матеріалу, найбільш розповсюдженим і відносно дешевим клеєм для шпалер. Поставлена задача вирішується тим, що трафарет для декоративного оздоблення поверхонь будівельними сумішами на основі цементу або гіпсу, а також іншими будівельними сумішами і лакофарбовими матеріалами для оздоблення поверхонь, виготовляється з синтетичних матеріалів, практично не вбираючих вологу, і який являє собою лист пластика полівінілхлориду (ПВХ) або поліестеру, або поліпропілену, або полістиролу, або іншого пластика, товщиною від 0,1 мм до 3 мм, до якого приклеєний еластичний спінений поліетилен або спінений поліпропілен, або спінений полістирол, або інший газонаповнений матеріал з замкнуто-комірчастою структурою або з відкрито-пористою структурою, або спінений каучук, або пориста гума, товщиною від 1мм до 10 мм, з вікнами, для нанесення через них декоративного матеріалу. Також, для більш кращого зчеплення трафарету з поверхнею, на яку буде наноситися рисунок декоративним матеріалом, можливо приклеювання до спіненого поліетилену або інших спінених пористих матеріалів, обраних для додання заданої товщини наносимого матеріалу, натуральної або синтетичної тканини. У разі нанесення декоративного шару мінімальної товщини, передбачається склеювання пластика полівінілхлориду або поліестеру, або поліпропілену, або полістиролу, або іншого пластика з натуральною або синтетичною тканиною. Корисна модель пояснюється зображенням трафарету, де на фіг. 1 зображений двошаровий трафарет, вигляд спереду; на фіг. 2 - те саме, вигляд збоку. Трафарет для декоративного оздоблювання поверхонь містить лист пластика полівінілхлориду (ПВХ) 1 або поліестеру, або поліпропілену, або полістиролу, або іншого пластика, товщиною від 0,1 мм до 3 мм, до якого з боку, дотичного до стіни, за допомогою клею 2 приклеєний еластичний спінений поліетилен 3 або спінений поліпропілен, або спінений полістирол, або інший газонаповнений матеріал з замкнуто-комірчастої структурою або з відкрито-пористою структурою, або спінений каучук, або пориста гума, товщиною від 1 мм до 10 мм, що включає в них вікна 4 для нанесення через них рисунка декоративним матеріалом. На фіг. 3 зображений тришаровий трафарет, вигляд збоку, який містить лист пластика ПВХ 1 або поліестеру, або поліпропілену, або полістиролу, або іншого пластика, товщиною від 0,1 мм до 3 мм, до якого за допомогою клею 2, приклеєний еластичний спінений поліетилен 3, або спінений поліпропілен, або спінений полістирол, або інший газонаповнений матеріал з замкнуто-комірчастої структурою, або з відкрито-пористою структурою, або спінений каучук, або пориста гума, товщиною від 1мм до 10 мм, до якого за допомогою клею 2 з боку, дотичного до стіни, приклеєна натуральна або синтетична тканина 5. На фіг. 4 зображений двошаровий трафарет, вигляд збоку, який містить лист пластика ПВХ 1 або поліестеру, або поліпропілену, або полістиролу, або іншого пластика, товщиною від 1 UA 75703 U 5 10 15 20 0,1 мм до 3 мм, до якого за допомогою клею 2 з боку, дотичного до стіни, приклеєна натуральна або синтетична тканина 5. Трафарет використовують наступним чином. На спінений поліетилен 3 або на підготовлену для оздоблення поверхню наносять валиком, пензлем шпалерний клей для тимчасової фіксації трафарету. Приклеюють трафарет на поверхню. Шпателем, валиком або пензлем через вікна 4 наносять будівельну суміш на основі цементу або гіпсу, або інший обраний оздоблювальний матеріал, яким буде декоруватися поверхня, та знімають трафарет. Товщина нанесення рисунка декоративно-оздоблювальним матеріалом є заданою і залежить від заздалегідь обраної товщини матеріалів, з яких склеєний трафарет. Застосування пропонованої корисної моделі трафарету дає такі переваги: - за рахунок використання матеріалів для виготовлення трафарету, практично не вбираючих вологу і зберігаючих свою первісну форму, з'являється можливість багаторазового використання трафарету, що в результаті знижує собівартість робіт, при кожному наступному копіюванні відтворюваного рисунка. За допомогою одного трафарету з'являється можливість необмеженої кількості повторень рисунка при копіюванні; - за рахунок використання еластичного спіненого матеріалу та/або натуральної або синтетичної тканини, як підкладки трафарету, для тимчасової його фіксації на декорованій поверхні, з'являється можливість використання клею для шпалер, що дає простоту і зручність нанесення шпалерного клею, в порівнянні з іншими видами клею, простоту накладання та зняття трафарету з поверхні, зниження собівартості кінцевого продукту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Трафарет для декоративного оздоблення будівель та інших поверхонь, який виконаний у вигляді листа, що складається з декількох шарів матеріалів, скріплених між собою, та має вікна та/або отвори, які відповідають відтворюваному рисунку, який відрізняється тим, що лист виконаний з пластика полівінілхлориду або поліестеру, або поліпропілену, або полістиролу, або іншого пластика, товщиною від 0,1 мм до 3 мм, до якого приклеєний еластичний спінений поліетилен або спінений поліпропілен, або спінений полістирол, або інший газонаповнений матеріал з замкнуто-комірчастою структурою або з відкрито-пористою структурою, або спінений каучук, або пориста гума, товщиною від 1 мм до 10 мм, або натуральна тканина, або синтетична тканина. 2. Трафарет за п. 1, який відрізняється тим, що до спіненого поліетилену або спіненого поліпропілену, або спіненого полістиролу, або іншого газонаповненого матеріалу з замкнутокомірчастою структурою або з відкрито-пористою структурою, або спіненого каучуку, або пористої гуми приклеєний третій шар у вигляді натуральної або синтетичної тканини. 2 UA 75703 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
