Пристрій для зав’язування взуттєвих шнурків

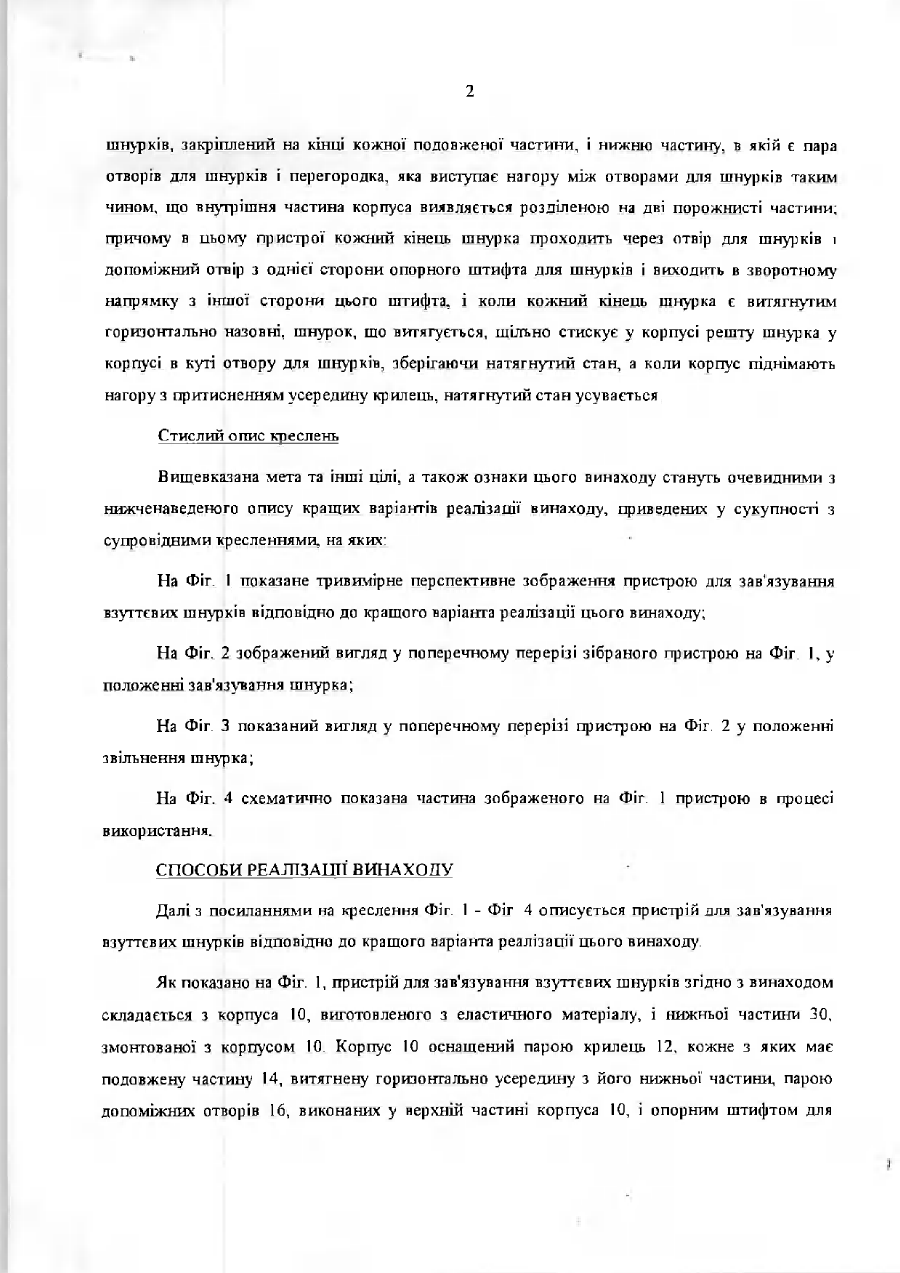

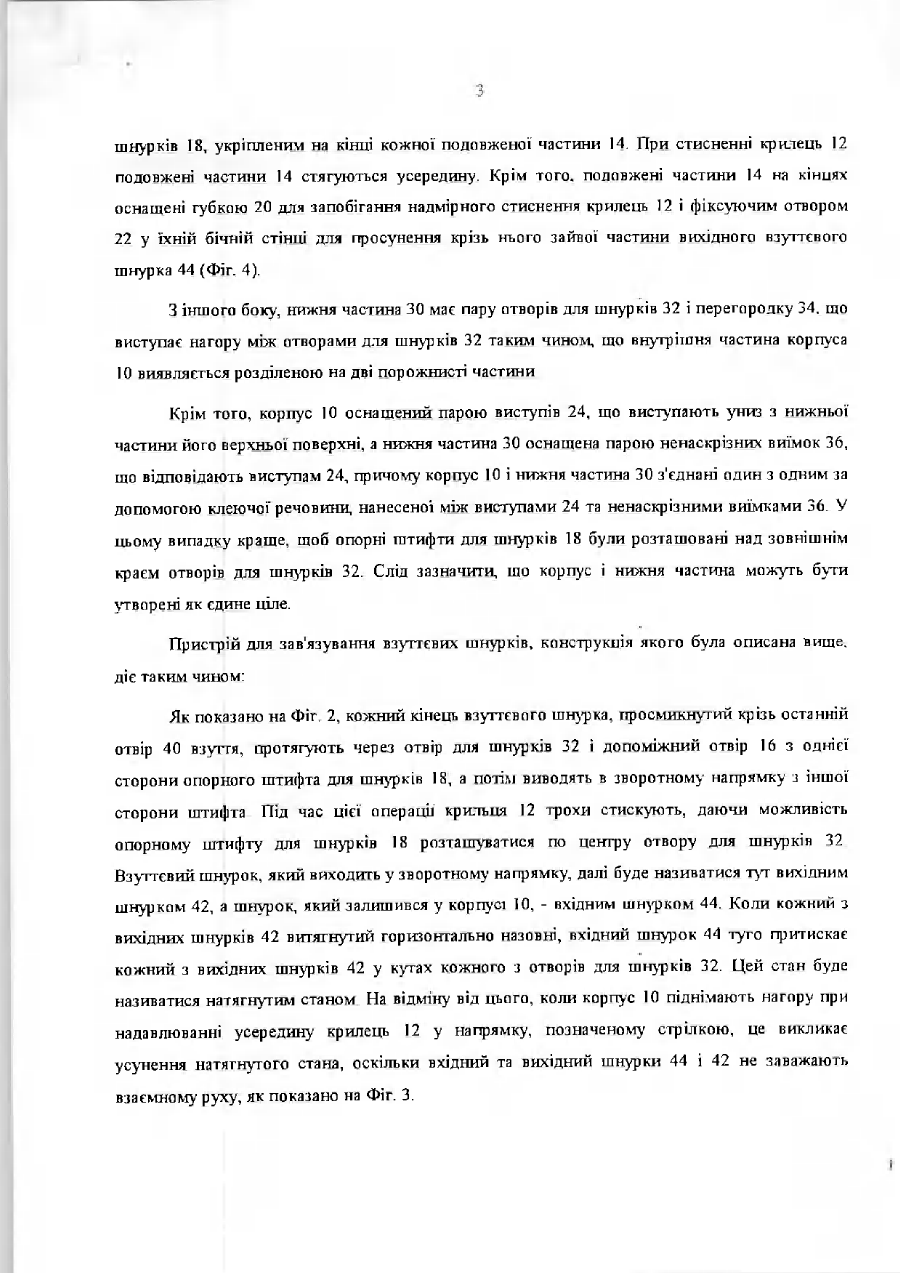

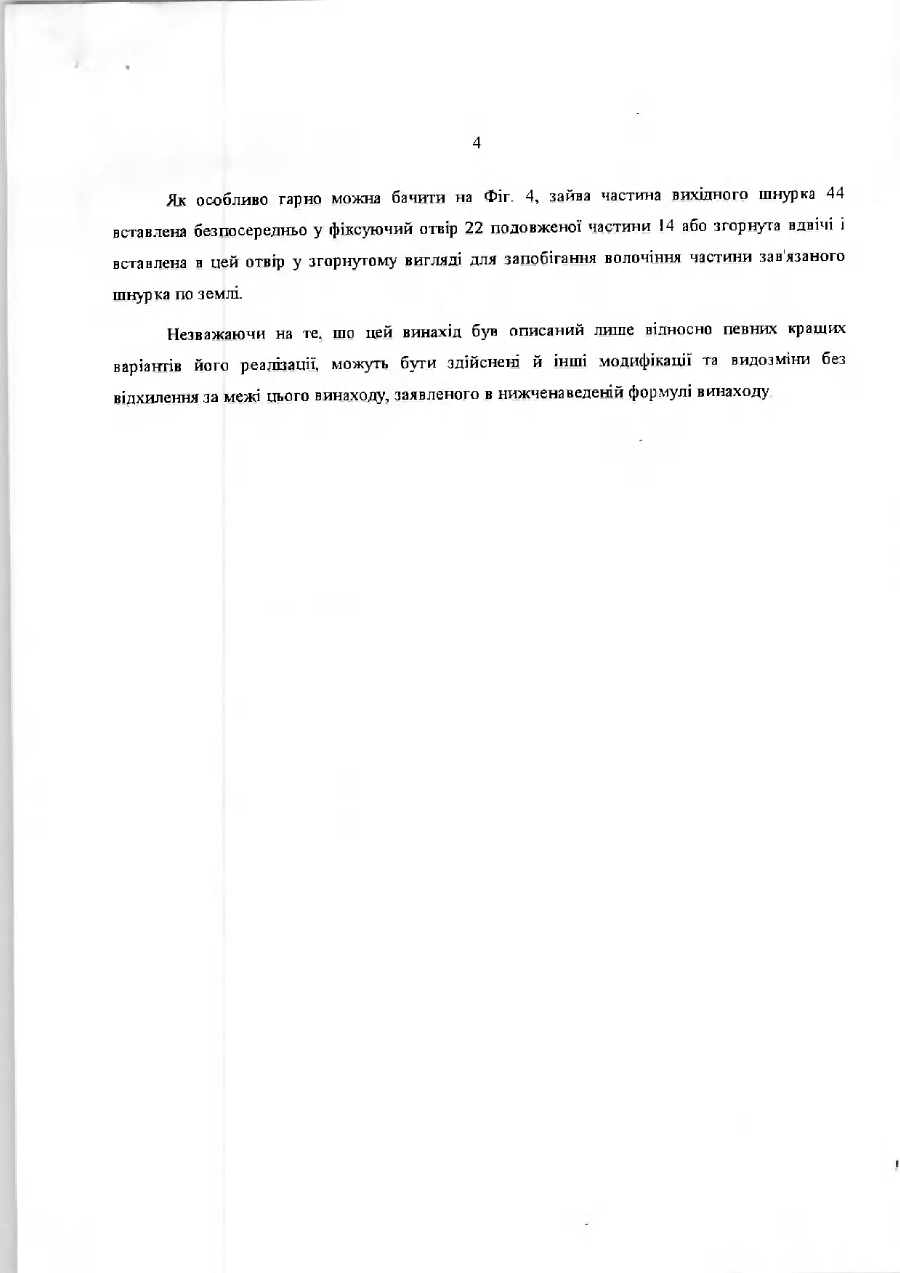

fkucc іС'усІиішділ&//с-г. —І > Перей^ад з англійської мови опису вїншходу (публікації WO 00/1о669Ыа заявкою P C T / K R 9 9 ^ 4 7 8 заявника Ш, Хе Гон^ьЕЕ^Нае, Gon). /Корея V ПРИСТРІЙ ДЛЯ ЗАВ'ЯЗУВАННЯ ВЗУТТЄВИХ ШНУРКІВ Галузь винаходу Цей винахід стосується пристрою для шнурування взуття і зокрема пристрою, шо дозволяє легко зав'язувати і розв'язувати взуттєві шнурки таким чином, щоб зав'язаний шнурок не розв'язувався мимовільно. Рівень техніки Звичайно для запобігання зісковзування взуття, наприклад, спортивного, на ньому зав'язують вузол з використанням ВЗУТТЄВИХ шнурків. Такий вузол утворюється шляхом витягування обох кінців взуттєвого шнурка і переплетення з'єднаних кінців у формі бантика з утворенням вузла. Проте зав'язування вузла вимагає часу і, крім того, може бути обтяжливим. Недоліком є також і те, що при ходьбі вузол іноді мимовільно розв'язується. Для того, щоб вирішити шо проблему, була здійснена спроба використати замість шнурка так звану «липучку», тобто застібку "Velcro", яка є зареєстрованим товарним знаком, але ефект зав'язування, тобто ефект скріплення при цьому виявився гіршим, ніж у випадку використання шнурка. До того ж застібка "Velcro", як правило, деформує взуття, і тому її застосування звичайно обмежується взуттям для дітей і підлітків. Опис винаходу Отже, основною метою цього винаходу є розроблення пристрою для зав'язування взуттєвих шнурків таким чином, щоб вони не розв'язувалися мимовільно Відповідно до одного з аспектів цього винаходу запропонований пристрій для зав'язування взуттєвих шнурків, який містить корпус з еластичного матеріалу, що має пару крилець, кожне з яких має подовжену частину, що виступає горизонтально усередину з його нижньої частини, відповідно, і кожна з яких стягується при належному натисненні усередину, пару допоміжних отворів, розташованих у верхній частині корпуса, і опорний штифт для 2 шнурків, закріплений на кінці кожної подовженої частини; і нижню частину, в якій є пара отворів для шнурків і перегородка, яка виступає нагору між отворами для шнурків таким чином, що внутрішня частина корпуса виявляється розділеною на дві порожнисті частини; причому в цьому пристрої кожний кінець шнурка проходить через отвір для шнурків і допоміжний отвір з однієї сторони опорного штифта для шнурків і виходить в зворотному напрямку з іншої сторони цього штифта, і коли кожний кінець шнурка є витягнутим горизонтально назовні, шнурок, що витягується, щільно стискує у корпусі решту шнурка у корпусі в куті отвору для шнурків, зберігаючи натягнутий стан, а коли корпус піднімають нагору з притисненням усередину крилець, натягнутий стан усувається. Стислий опис креслень Вищевказана мета та інші цілі, а також ознаки цього винаходу стануть очевидними з нижченаведеного опису кращих варіантів реалізації винаходу, приведених у сукупності з супровідними кресленнями, на яких: На Фіг. 1 показане тривимірне перспективне зображення пристрою для зав'язування взуттєвих шнурків відповідно до кращого варіанта реалізації цього винаходу; На Фіг. 2 зображений вигляд у поперечному перерізі зібраного пристрою на Фіг. 1, у положенні зав'язування шнурка; На Фіг. З показаний вигляд у поперечному перерві пристрою на Фіг. 2 у положенні звільнення шнурка; На Фіг. 4 схематично показана частина зображеного на Фіг. 1 пристрою в процесі використання. СПОСОБИ РЕАЛІЗАЦІЇ ВИНАХОДУ Далі з посиланнями на креслення Фіг. 1 - Фіг. 4 описується пристрій для зав'язування взуттєвих шнурків відповідно до кращого варіанта реалізації' цього винаходу. Як показано на Фіг. 1, пристрій для зав'язування взуттєвих шнурків згідно з винаходом складається з корпуса 10, виготовленого з еластичного матеріалу, і нижньої частини 30, змонтованої з корпусом 10. Корпус 10 оснащений парою крилець 12, кожне з яких має подовжену частину 14, витягнену горизонтально усередину з його нижньої частини, парою допоміжних отворів 16, виконаних у верхній частині корпуса 10, і опорним штифтом для шнурків 18, укріпленим на кінці кожної подовженої частини 14. При стисненні крилець 12 подовжені частини 14 стягуються усередину. Крім того, подовжені частини 14 на кінцях оснащені губкою 20 для запобігання надмірного стиснення крилець 12 і фіксуючим отвором 22 у їхній бічній стінці для просунення крізь нього зайвої частини вихідного взуттєвого шнурка 44 (Фіг. 4). З іншого боку, нижня частина ЗО має пару отворів для шнурків 32 і перегородку 34, що виступає нагору між отворами для шнурків 32 таким чином, що внутрішня частина корпуса 10 виявляється розділеною на дві порожнисті частини. Крім того, корпус 10 оснащений парою виступів 24, що виступають униз з нижньої частини його верхньої поверхні, а нижня частина ЗО оснащена парою ненаскрізних виїмок 36, що відповідають виступам 24, причому корпус 10 і нижня частина 30 з'єднані один з одним за допомогою клеючої речовини, нанесеної між виступами 24 та ненаскрізними виїмками 36. У цьому випадку краще, щоб опорні штифти для шнурків 18 були розташовані над зовнішнім краєм отворів для шнурків 32. Слід зазначити, що корпус і нижня частина можуть бути утворені як єдине ціле. Пристрій для зав'язування взуттєвих шнурків, конструкція якого була описана вище, діє таким чином: Як показано на Фіг. 2, кожний кінець взуттєвого шнурка, просмикнутий крізь останній отвір 40 взуття, протягують через отвір для шнурків 32 і допоміжний отвір 16 з однієї сторони опорного штифта для шнурків 18, а потім виводять в зворотному напрямку з іншої сторони штифта. Під час цієї операції' крильця 12 трохи стискують, даючи можливість опорному штифту для шнурків 18 розташуватися по центру отвору для шнурків 32. Взуттєвий шнурок, який виходить у зворотному напрямку, далі буде називатися тут вихідним шнурком 42, а шнурок, який залишився у корпусі 10, - вхідним шнурком 44. Коли кожний з вихідних шнурків 42 витягнутий горизонтально назовні, вхідний шнурок 44 туго притискає кожний з вихідних шнурків 42 у кутах кожного з отворів для шнурків 32. Цей стан буде називатися натягнутим станом На відміну від цього, коли корпус 10 піднімають нагору при надавлюванні усередину крилець 12 у напрямку, позначеному стрілкою, це викликає усунення натягнутого стана, оскільки вхідний та вихідний шнурки 44 і 42 не заважають взаємному руху, як показано на Фіг. 3. 4 Як особливо гарно можна бачити на Фіг. 4, зайва частина вихідного шнурка 44 вставлена безпосередньо у фіксуючий отвір 22 подовженої частини 14 або згорнута вдвічі і вставлена в цей отвір у згорнутому вигляді для запобігання волочіння частини зав'язаного шнурка по землі Незважаючи на те, шо цей винахід був описаний лише відносно певних кращих варіантів його реалізації, можуть бути здійснені й інші модифікації та видозміни без відхилення за межі цього винаходу, заявленого в нижченаведеній формулі винаходу
