Пристрій для транспортування зошитів на хитний стіл ниткошвейного автомата

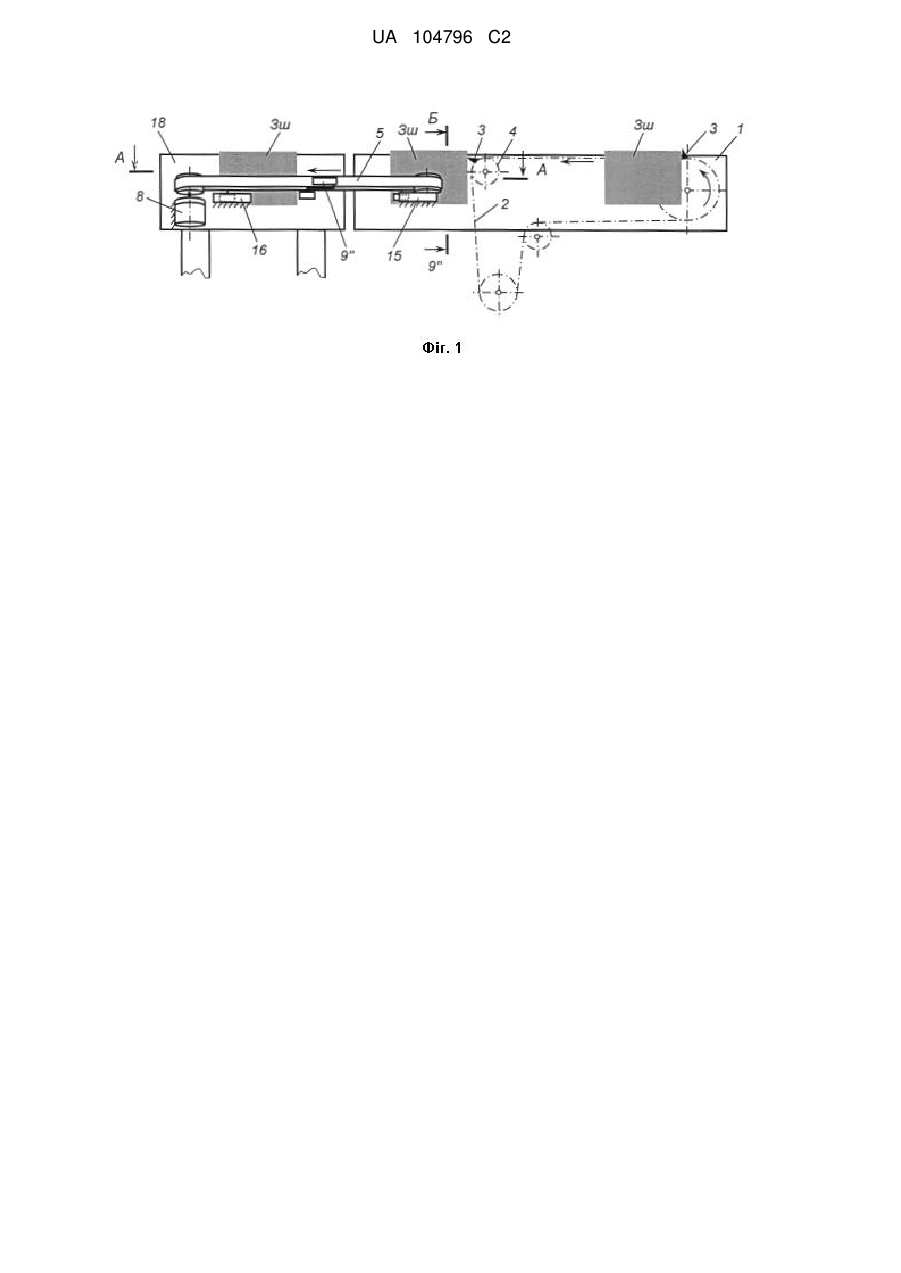

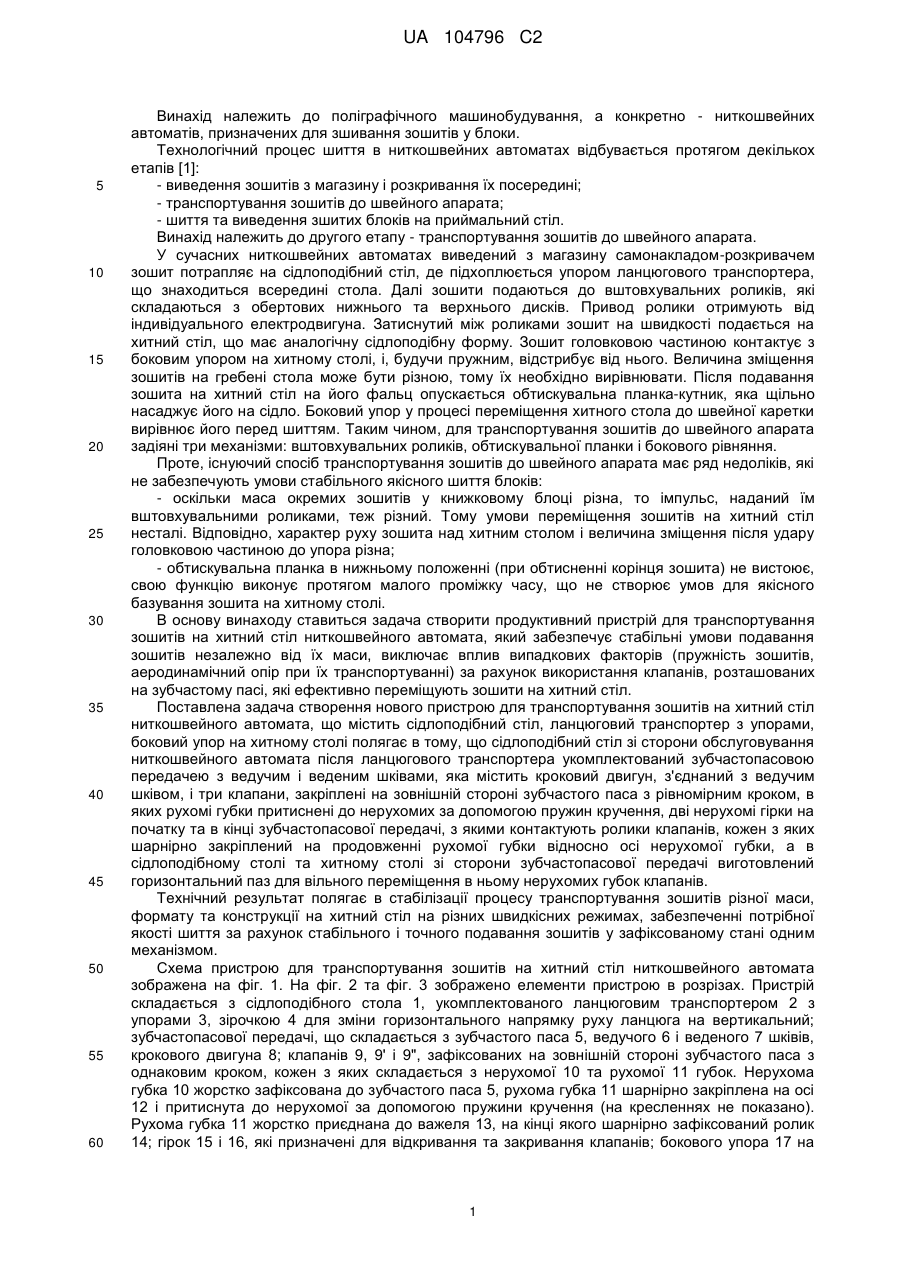

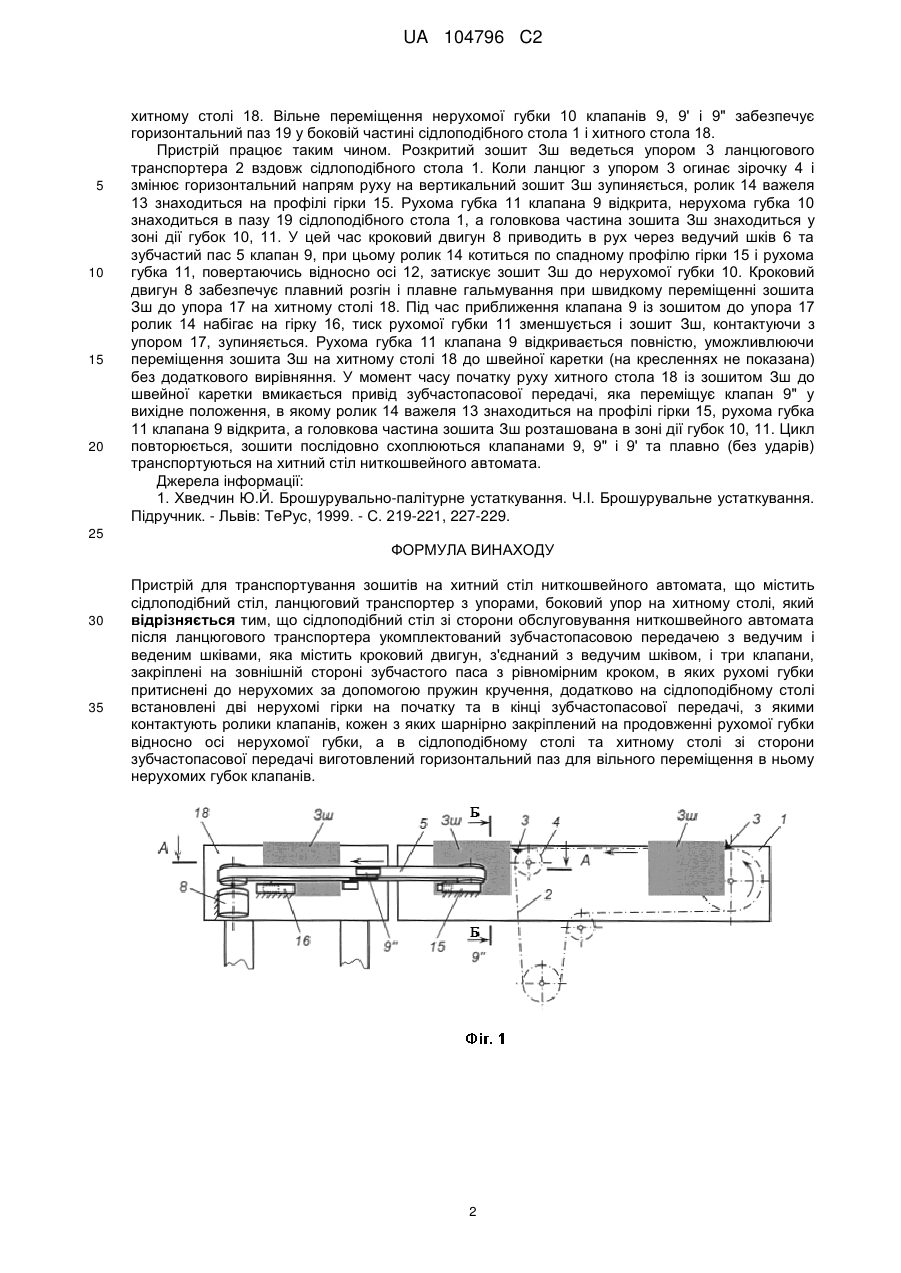

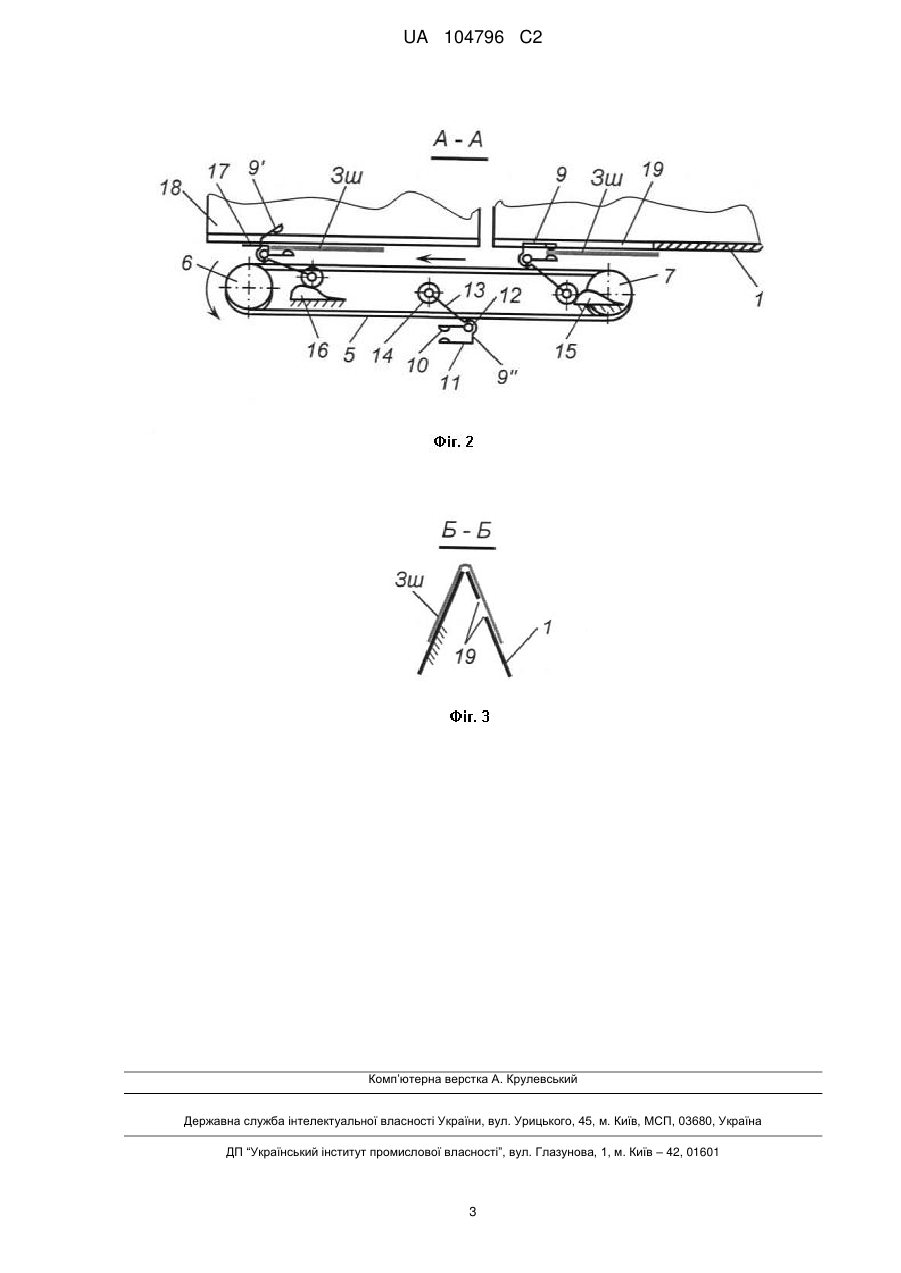

Реферат: Пристрій для транспортування зошитів на хитний стіл ниткошвейного автомата містить сідлоподібний стіл, ланцюговий транспортер з упорами, боковий упор на хитному столі. Сідлоподібний стіл зі сторони обслуговування ниткошвейного автомата після ланцюгового транспортера укомплектований зубчастопасовою передачею з ведучим і веденим шківами, яка містить кроковий двигун, з'єднаний з ведучим шківом, і три клапани, закріплені на зовнішній стороні зубчастого паса з рівномірним кроком. Додатково на сідлоподібному столі встановлені дві нерухомі гірки на початку та в кінці зубчастопасової передачі, з якими контактують ролики клапанів, кожен з яких шарнірно закріплений на продовженні рухомої губки відносно осі нерухомої губки. А в сідлоподібному столі та хитному столі зі сторони зубчастопасової передачі виготовлений горизонтальний паз для вільного переміщення в ньому нерухомих губок клапанів. UA 104796 C2 (12) UA 104796 C2 UA 104796 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до поліграфічного машинобудування, а конкретно - ниткошвейних автоматів, призначених для зшивання зошитів у блоки. Технологічний процес шиття в ниткошвейних автоматах відбувається протягом декількох етапів [1]: - виведення зошитів з магазину і розкривання їх посередині; - транспортування зошитів до швейного апарата; - шиття та виведення зшитих блоків на приймальний стіл. Винахід належить до другого етапу - транспортування зошитів до швейного апарата. У сучасних ниткошвейних автоматах виведений з магазину самонакладом-розкривачем зошит потрапляє на сідлоподібний стіл, де підхоплюється упором ланцюгового транспортера, що знаходиться всередині стола. Далі зошити подаються до вштовхувальних роликів, які складаються з обертових нижнього та верхнього дисків. Привод ролики отримують від індивідуального електродвигуна. Затиснутий між роликами зошит на швидкості подається на хитний стіл, що має аналогічну сідлоподібну форму. Зошит головковою частиною контактує з боковим упором на хитному столі, і, будучи пружним, відстрибує від нього. Величина зміщення зошитів на гребені стола може бути різною, тому їх необхідно вирівнювати. Після подавання зошита на хитний стіл на його фальц опускається обтискувальна планка-кутник, яка щільно насаджує його на сідло. Боковий упор у процесі переміщення хитного стола до швейної каретки вирівнює його перед шиттям. Таким чином, для транспортування зошитів до швейного апарата задіяні три механізми: вштовхувальних роликів, обтискувальної планки і бокового рівняння. Проте, існуючий спосіб транспортування зошитів до швейного апарата має ряд недоліків, які не забезпечують умови стабільного якісного шиття блоків: - оскільки маса окремих зошитів у книжковому блоці різна, то імпульс, наданий їм вштовхувальними роликами, теж різний. Тому умови переміщення зошитів на хитний стіл несталі. Відповідно, характер руху зошита над хитним столом і величина зміщення після удару головковою частиною до упора різна; - обтискувальна планка в нижньому положенні (при обтисненні корінця зошита) не вистоює, свою функцію виконує протягом малого проміжку часу, що не створює умов для якісного базування зошита на хитному столі. В основу винаходу ставиться задача створити продуктивний пристрій для транспортування зошитів на хитний стіл ниткошвейного автомата, який забезпечує стабільні умови подавання зошитів незалежно від їх маси, виключає вплив випадкових факторів (пружність зошитів, аеродинамічний опір при їх транспортуванні) за рахунок використання клапанів, розташованих на зубчастому пасі, які ефективно переміщують зошити на хитний стіл. Поставлена задача створення нового пристрою для транспортування зошитів на хитний стіл ниткошвейного автомата, що містить сідлоподібний стіл, ланцюговий транспортер з упорами, боковий упор на хитному столі полягає в тому, що сідлоподібний стіл зі сторони обслуговування ниткошвейного автомата після ланцюгового транспортера укомплектований зубчастопасовою передачею з ведучим і веденим шківами, яка містить кроковий двигун, з'єднаний з ведучим шківом, і три клапани, закріплені на зовнішній стороні зубчастого паса з рівномірним кроком, в яких рухомі губки притиснені до нерухомих за допомогою пружин кручення, дві нерухомі гірки на початку та в кінці зубчастопасової передачі, з якими контактують ролики клапанів, кожен з яких шарнірно закріплений на продовженні рухомої губки відносно осі нерухомої губки, а в сідлоподібному столі та хитному столі зі сторони зубчастопасової передачі виготовлений горизонтальний паз для вільного переміщення в ньому нерухомих губок клапанів. Технічний результат полягає в стабілізації процесу транспортування зошитів різної маси, формату та конструкції на хитний стіл на різних швидкісних режимах, забезпеченні потрібної якості шиття за рахунок стабільного і точного подавання зошитів у зафіксованому стані одним механізмом. Схема пристрою для транспортування зошитів на хитний стіл ниткошвейного автомата зображена на фіг. 1. На фіг. 2 та фіг. 3 зображено елементи пристрою в розрізах. Пристрій складається з сідлоподібного стола 1, укомплектованого ланцюговим транспортером 2 з упорами 3, зірочкою 4 для зміни горизонтального напрямку руху ланцюга на вертикальний; зубчастопасової передачі, що складається з зубчастого паса 5, ведучого 6 і веденого 7 шківів, крокового двигуна 8; клапанів 9, 9' і 9", зафіксованих на зовнішній стороні зубчастого паса з однаковим кроком, кожен з яких складається з нерухомої 10 та рухомої 11 губок. Нерухома губка 10 жорстко зафіксована до зубчастого паса 5, рухома губка 11 шарнірно закріплена на осі 12 і притиснута до нерухомої за допомогою пружини кручення (на кресленнях не показано). Рухома губка 11 жорстко приєднана до важеля 13, на кінці якого шарнірно зафіксований ролик 14; гірок 15 і 16, які призначені для відкривання та закривання клапанів; бокового упора 17 на 1 UA 104796 C2 5 10 15 20 хитному столі 18. Вільне переміщення нерухомої губки 10 клапанів 9, 9' і 9" забезпечує горизонтальний паз 19 у боковій частині сідлоподібного стола 1 і хитного стола 18. Пристрій працює таким чином. Розкритий зошит Зш ведеться упором 3 ланцюгового транспортера 2 вздовж сідлоподібного стола 1. Коли ланцюг з упором 3 огинає зірочку 4 і змінює горизонтальний напрям руху на вертикальний зошит Зш зупиняється, ролик 14 важеля 13 знаходиться на профілі гірки 15. Рухома губка 11 клапана 9 відкрита, нерухома губка 10 знаходиться в пазу 19 сідлоподібного стола 1, а головкова частина зошита Зш знаходиться у зоні дії губок 10, 11. У цей час кроковий двигун 8 приводить в рух через ведучий шків 6 та зубчастий пас 5 клапан 9, при цьому ролик 14 котиться по спадному профілю гірки 15 і рухома губка 11, повертаючись відносно осі 12, затискує зошит Зш до нерухомої губки 10. Кроковий двигун 8 забезпечує плавний розгін і плавне гальмування при швидкому переміщенні зошита Зш до упора 17 на хитному столі 18. Під час приближення клапана 9 із зошитом до упора 17 ролик 14 набігає на гірку 16, тиск рухомої губки 11 зменшується і зошит Зш, контактуючи з упором 17, зупиняється. Рухома губка 11 клапана 9 відкривається повністю, уможливлюючи переміщення зошита Зш на хитному столі 18 до швейної каретки (на кресленнях не показана) без додаткового вирівняння. У момент часу початку руху хитного стола 18 із зошитом Зш до швейної каретки вмикається привід зубчастопасової передачі, яка переміщує клапан 9" у вихідне положення, в якому ролик 14 важеля 13 знаходиться на профілі гірки 15, рухома губка 11 клапана 9 відкрита, а головкова частина зошита Зш розташована в зоні дії губок 10, 11. Цикл повторюється, зошити послідовно схоплюються клапанами 9, 9" і 9' та плавно (без ударів) транспортуються на хитний стіл ниткошвейного автомата. Джерела інформації: 1. Хведчин Ю.Й. Брошурувально-палітурне устаткування. Ч.І. Брошурувальне устаткування. Підручник. - Львів: ТеРус, 1999. - С. 219-221, 227-229. 25 ФОРМУЛА ВИНАХОДУ 30 35 Пристрій для транспортування зошитів на хитний стіл ниткошвейного автомата, що містить сідлоподібний стіл, ланцюговий транспортер з упорами, боковий упор на хитному столі, який відрізняється тим, що сідлоподібний стіл зі сторони обслуговування ниткошвейного автомата після ланцюгового транспортера укомплектований зубчастопасовою передачею з ведучим і веденим шківами, яка містить кроковий двигун, з'єднаний з ведучим шківом, і три клапани, закріплені на зовнішній стороні зубчастого паса з рівномірним кроком, в яких рухомі губки притиснені до нерухомих за допомогою пружин кручення, додатково на сідлоподібному столі встановлені дві нерухомі гірки на початку та в кінці зубчастопасової передачі, з якими контактують ролики клапанів, кожен з яких шарнірно закріплений на продовженні рухомої губки відносно осі нерухомої губки, а в сідлоподібному столі та хитному столі зі сторони зубчастопасової передачі виготовлений горизонтальний паз для вільного переміщення в ньому нерухомих губок клапанів. 2 UA 104796 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
