Хитний стіл ниткошвейного автомата

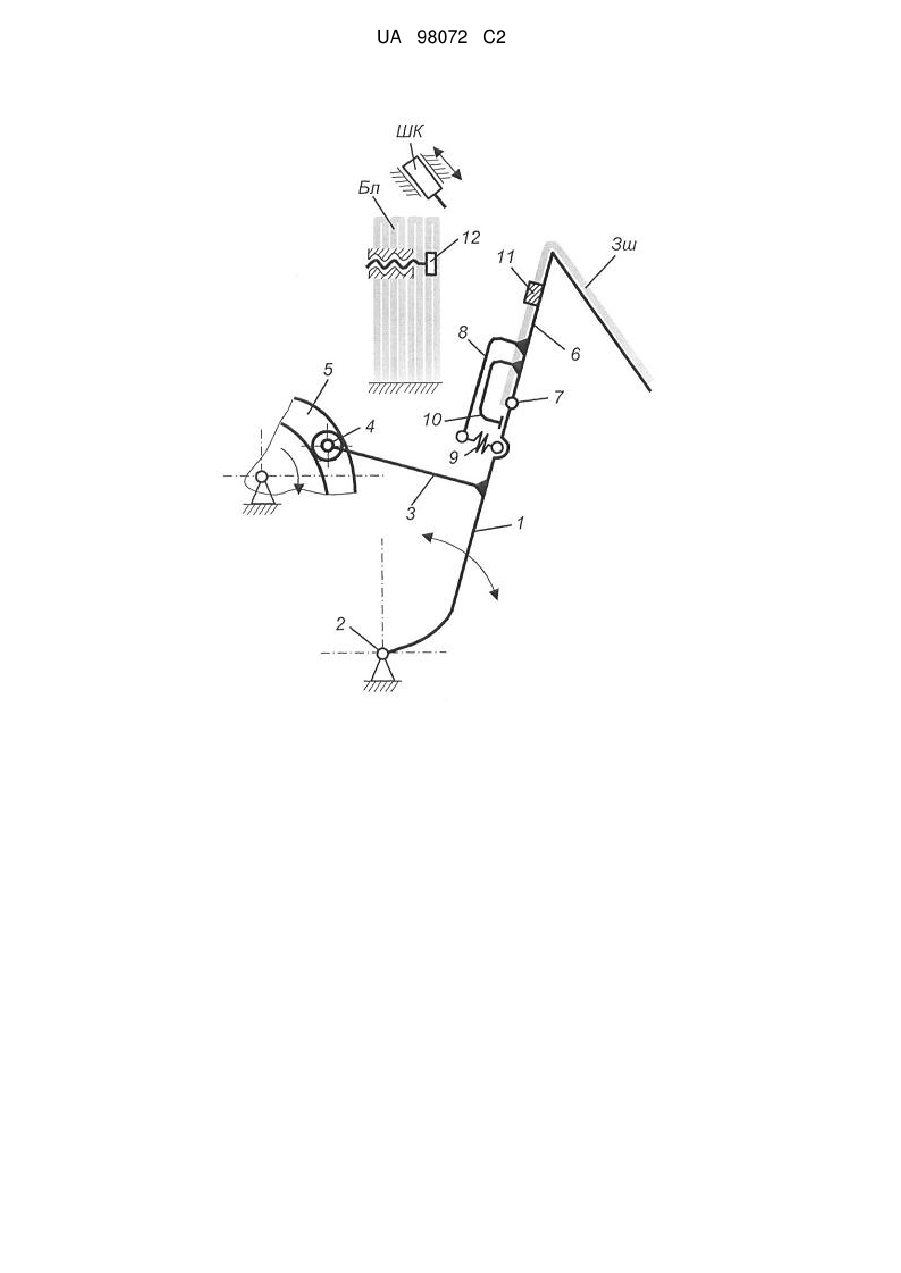

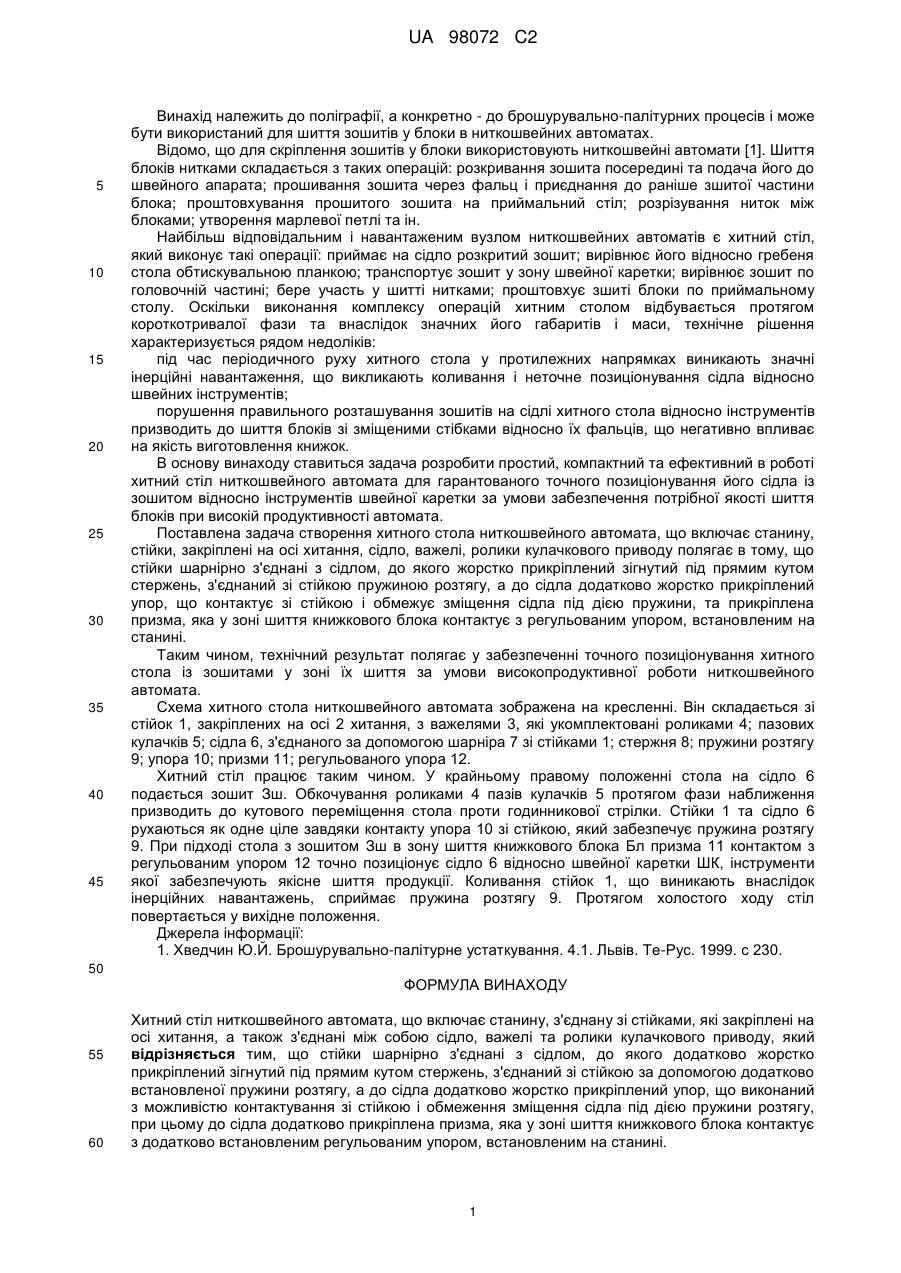

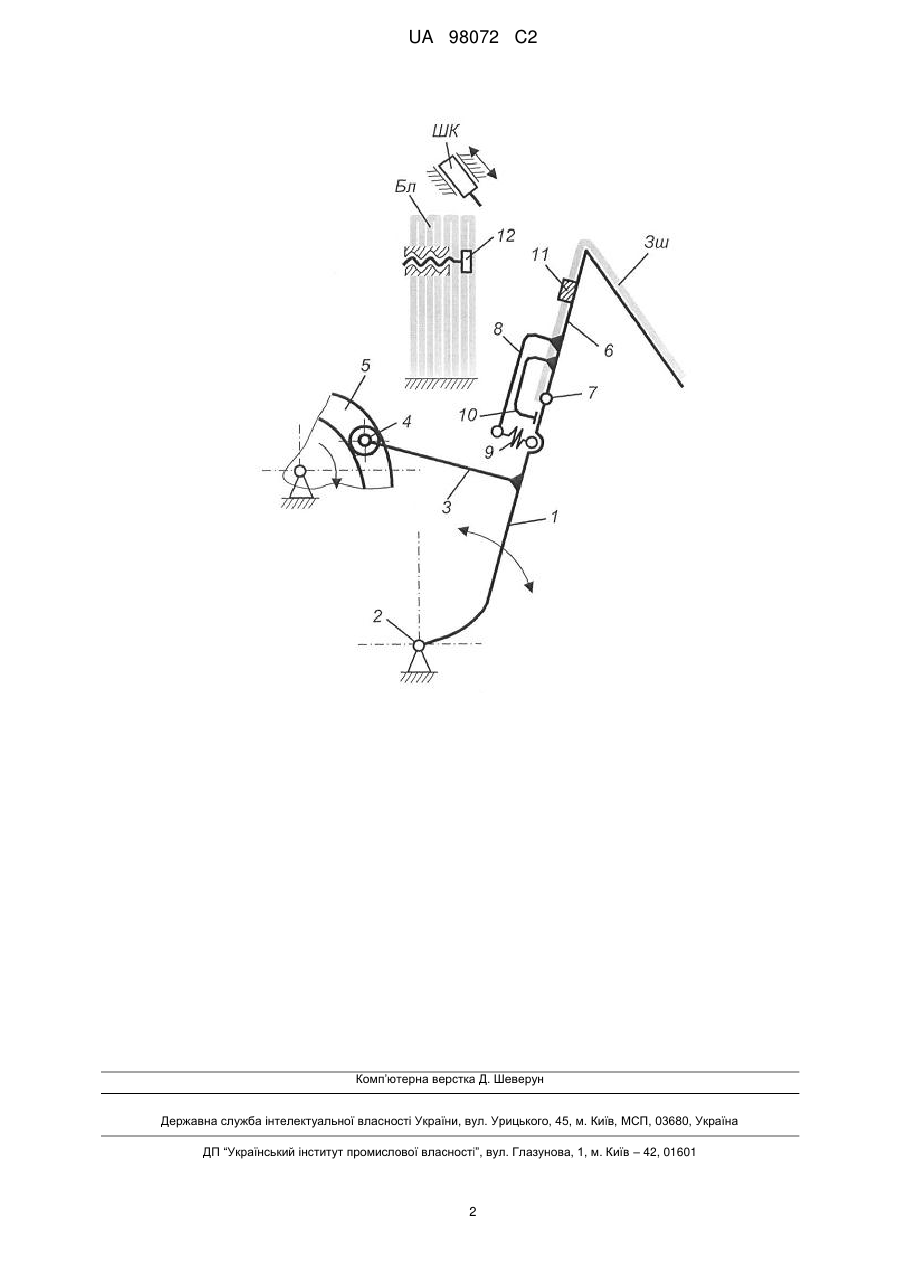

Реферат: Хитний стіл ниткошвейного автомата включає станину, з'єднану зі стійками, які закріплені на осі хитання, а також з'єднані між собою сідло, важелі та ролики кулачкового приводу. Стійки шарнірно з'єднані з сідлом, до якого додатково жорстко прикріплений зігнутий під прямим кутом стержень, з'єднаний зі стійкою за допомогою додатково встановленої пружини розтягу, а до сідла додатково жорстко прикріплений упор, що виконаний з можливістю контактування зі стійкою і обмеження зміщення сідла під дією пружини розтягу. До сідла додатково прикріплена призма, яка у зоні шиття книжкового блока контактує з додатково встановленим регульованим упором, встановленим на станині. UA 98072 C2 (12) UA 98072 C2 UA 98072 C2 5 10 15 20 25 30 35 40 45 Винахід належить до поліграфії, а конкретно - до брошурувально-палітурних процесів і може бути використаний для шиття зошитів у блоки в ниткошвейних автоматах. Відомо, що для скріплення зошитів у блоки використовують ниткошвейні автомати [1]. Шиття блоків нитками складається з таких операцій: розкривання зошита посередині та подача його до швейного апарата; прошивання зошита через фальц і приєднання до раніше зшитої частини блока; проштовхування прошитого зошита на приймальний стіл; розрізування ниток між блоками; утворення марлевої петлі та ін. Найбільш відповідальним і навантаженим вузлом ниткошвейних автоматів є хитний стіл, який виконує такі операції: приймає на сідло розкритий зошит; вирівнює його відносно гребеня стола обтискувальною планкою; транспортує зошит у зону швейної каретки; вирівнює зошит по головочній частині; бере участь у шитті нитками; проштовхує зшиті блоки по приймальному столу. Оскільки виконання комплексу операцій хитним столом відбувається протягом короткотривалої фази та внаслідок значних його габаритів і маси, технічне рішення характеризується рядом недоліків: під час періодичного руху хитного стола у протилежних напрямках виникають значні інерційні навантаження, що викликають коливання і неточне позиціонування сідла відносно швейних інструментів; порушення правильного розташування зошитів на сідлі хитного стола відносно інструментів призводить до шиття блоків зі зміщеними стібками відносно їх фальців, що негативно впливає на якість виготовлення книжок. В основу винаходу ставиться задача розробити простий, компактний та ефективний в роботі хитний стіл ниткошвейного автомата для гарантованого точного позиціонування його сідла із зошитом відносно інструментів швейної каретки за умови забезпечення потрібної якості шиття блоків при високій продуктивності автомата. Поставлена задача створення хитного стола ниткошвейного автомата, що включає станину, стійки, закріплені на осі хитання, сідло, важелі, ролики кулачкового приводу полягає в тому, що стійки шарнірно з'єднані з сідлом, до якого жорстко прикріплений зігнутий під прямим кутом стержень, з'єднаний зі стійкою пружиною розтягу, а до сідла додатково жорстко прикріплений упор, що контактує зі стійкою і обмежує зміщення сідла під дією пружини, та прикріплена призма, яка у зоні шиття книжкового блока контактує з регульованим упором, встановленим на станині. Таким чином, технічний результат полягає у забезпеченні точного позиціонування хитного стола із зошитами у зоні їх шиття за умови високопродуктивної роботи ниткошвейного автомата. Схема хитного стола ниткошвейного автомата зображена на кресленні. Він складається зі стійок 1, закріплених на осі 2 хитання, з важелями 3, які укомплектовані роликами 4; пазових кулачків 5; сідла 6, з'єднаного за допомогою шарніра 7 зі стійками 1; стержня 8; пружини розтягу 9; упора 10; призми 11; регульованого упора 12. Хитний стіл працює таким чином. У крайньому правому положенні стола на сідло 6 подається зошит Зш. Обкочування роликами 4 пазів кулачків 5 протягом фази наближення призводить до кутового переміщення стола проти годинникової стрілки. Стійки 1 та сідло 6 рухаються як одне ціле завдяки контакту упора 10 зі стійкою, який забезпечує пружина розтягу 9. При підході стола з зошитом Зш в зону шиття книжкового блока Бл призма 11 контактом з регульованим упором 12 точно позиціонує сідло 6 відносно швейної каретки ШК, інструменти якої забезпечують якісне шиття продукції. Коливання стійок 1, що виникають внаслідок інерційних навантажень, сприймає пружина розтягу 9. Протягом холостого ходу стіл повертається у вихідне положення. Джерела інформації: 1. Хведчин Ю.Й. Брошурувально-палітурне устаткування. 4.1. Львів. Те-Рус. 1999. с 230. 50 ФОРМУЛА ВИНАХОДУ 55 60 Хитний стіл ниткошвейного автомата, що включає станину, з'єднану зі стійками, які закріплені на осі хитання, а також з'єднані між собою сідло, важелі та ролики кулачкового приводу, який відрізняється тим, що стійки шарнірно з'єднані з сідлом, до якого додатково жорстко прикріплений зігнутий під прямим кутом стержень, з'єднаний зі стійкою за допомогою додатково встановленої пружини розтягу, а до сідла додатково жорстко прикріплений упор, що виконаний з можливістю контактування зі стійкою і обмеження зміщення сідла під дією пружини розтягу, при цьому до сідла додатково прикріплена призма, яка у зоні шиття книжкового блока контактує з додатково встановленим регульованим упором, встановленим на станині. 1 UA 98072 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
