Пристрій для фіксування зошита на хитному столі ниткошвейного автомата
Номер патенту: 57725
Опубліковано: 10.03.2011
Автори: Гавенко Світлана Федорівна, Регей Іван Іванович, Логазяк Ірина Юріївна
Формула / Реферат
Пристрій для фіксування зошита на хитному столі ниткошвейного автомата, що містить хитний стіл, сідло, механізм обтискувальної планки, який складається з першого пазового кулачка, розташованого в ньому першого ролика, чотириланковика, механізм швейної каретки, що складається з другого пазового кулачка, розташованого в ньому другого ролика, повзуна, важеля, тяги, який відрізняється тим, що в сідлі хитного стола з боку його хитання розташовані паралельно гребеню сідла вакуумні присмоктувачі, двоплечий важіль чотириланковика з обтискувальною планкою укомплектований першим упором, який контактує із засобом включення вакууму в присмоктувачах, а на торці повзуна швейної каретки розташований другий упор, що контактує із засобом виключення вакууму в присмоктувачах.
Текст

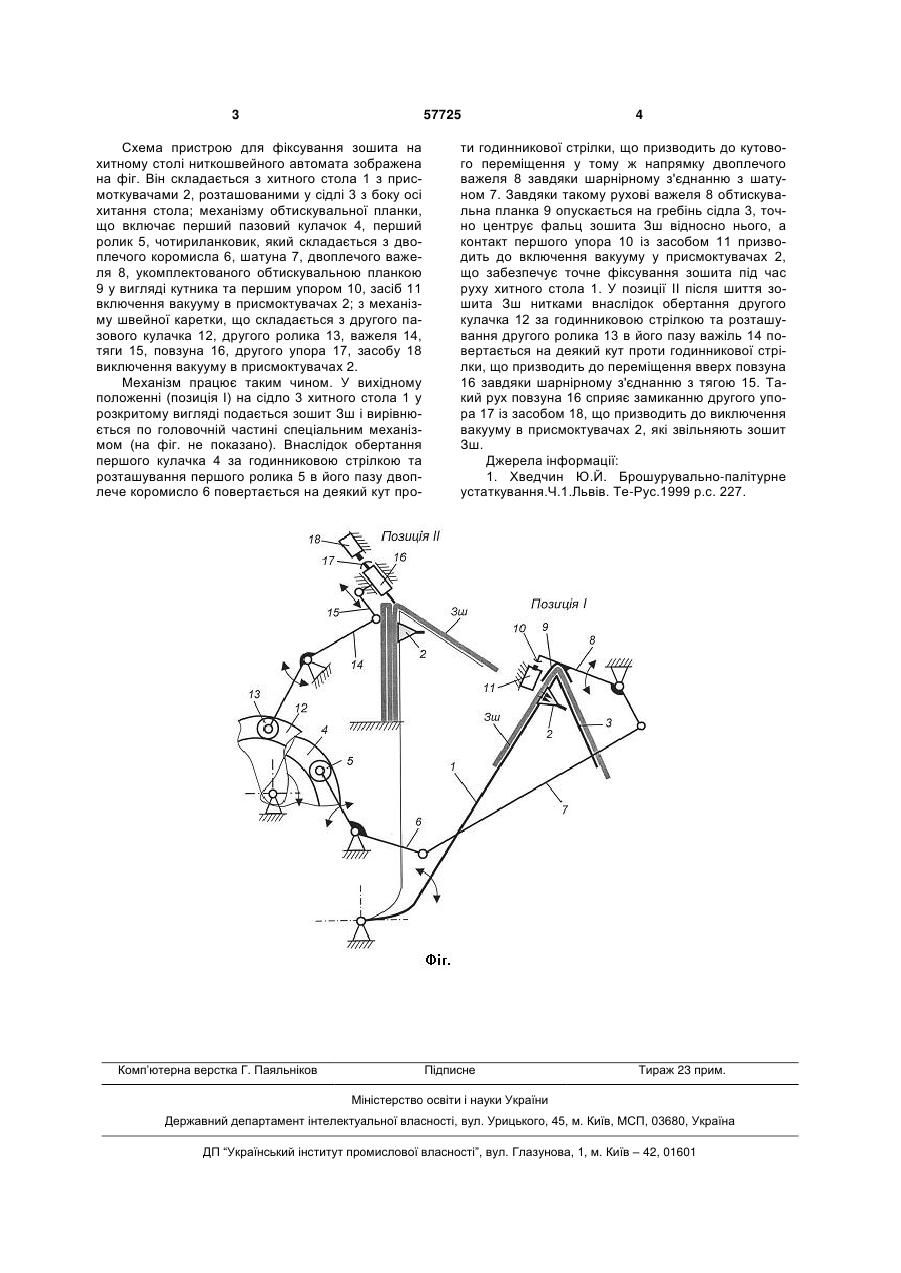

Пристрій для фіксування зошита на хитному столі ниткошвейного автомата, що містить хитний стіл, сідло, механізм обтискувальної планки, який складається з першого пазового кулачка, розташованого в ньому першого ролика, чотириланко 3 57725 Схема пристрою для фіксування зошита на хитному столі ниткошвейного автомата зображена на фіг. Він складається з хитного стола 1 з присмоткувачами 2, розташованими у сідлі 3 з боку осі хитання стола; механізму обтискувальної планки, що включає перший пазовий кулачок 4, перший ролик 5, чотириланковик, який складається з двоплечого коромисла 6, шатуна 7, двоплечого важеля 8, укомплектованого обтискувальною планкою 9 у вигляді кутника та першим упором 10, засіб 11 включення вакууму в присмоктувачах 2; з механізму швейної каретки, що складається з другого пазового кулачка 12, другого ролика 13, важеля 14, тяги 15, повзуна 16, другого упора 17, засобу 18 виключення вакууму в присмоктувачах 2. Механізм працює таким чином. У вихідному положенні (позиція І) на сідло 3 хитного стола 1 у розкритому вигляді подається зошит Зш і вирівнюється по головочній частині спеціальним механізмом (на фіг. не показано). Внаслідок обертання першого кулачка 4 за годинниковою стрілкою та розташування першого ролика 5 в його пазу двоплече коромисло 6 повертається на деякий кут про Комп’ютерна верстка Г. Паяльніков 4 ти годинникової стрілки, що призводить до кутового переміщення у тому ж напрямку двоплечого важеля 8 завдяки шарнірному з'єднанню з шатуном 7. Завдяки такому рухові важеля 8 обтискувальна планка 9 опускається на гребінь сідла 3, точно центрує фальц зошита Зш відносно нього, а контакт першого упора 10 із засобом 11 призводить до включення вакууму у присмоктувачах 2, що забезпечує точне фіксування зошита під час руху хитного стола 1. У позиції II після шиття зошита Зш нитками внаслідок обертання другого кулачка 12 за годинниковою стрілкою та розташування другого ролика 13 в його пазу важіль 14 повертається на деякий кут проти годинникової стрілки, що призводить до переміщення вверх повзуна 16 завдяки шарнірному з'єднанню з тягою 15. Такий рух повзуна 16 сприяє замиканню другого упора 17 із засобом 18, що призводить до виключення вакууму в присмоктувачах 2, які звільняють зошит Зш. Джерела інформації: 1. Хведчин Ю.Й. Брошурувально-палітурне устаткування.Ч.1.Львів. Те-Рус.1999 р.с. 227. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for fixing exercise book on oscillating table of book sewer
Автори англійськоюLohaziak Iryna Yuriivna, Rehei Ivan Ivanovych, Havenko Svitlana Fedorivna
Назва патенту російськоюУстройство для фиксирования тетради ha качающемся столе ниткошвейного abtomata
Автори російськоюЛогазяк Ирина Юрьевна, Регей Иван Иванович, Гавенко Светлана Федоровна
МПК / Мітки
МПК: B42B 2/00
Мітки: фіксування, хитному, столі, зошита, ниткошвейного, автомата, пристрій
