Секційний кожухотрубний теплообмінний апарат

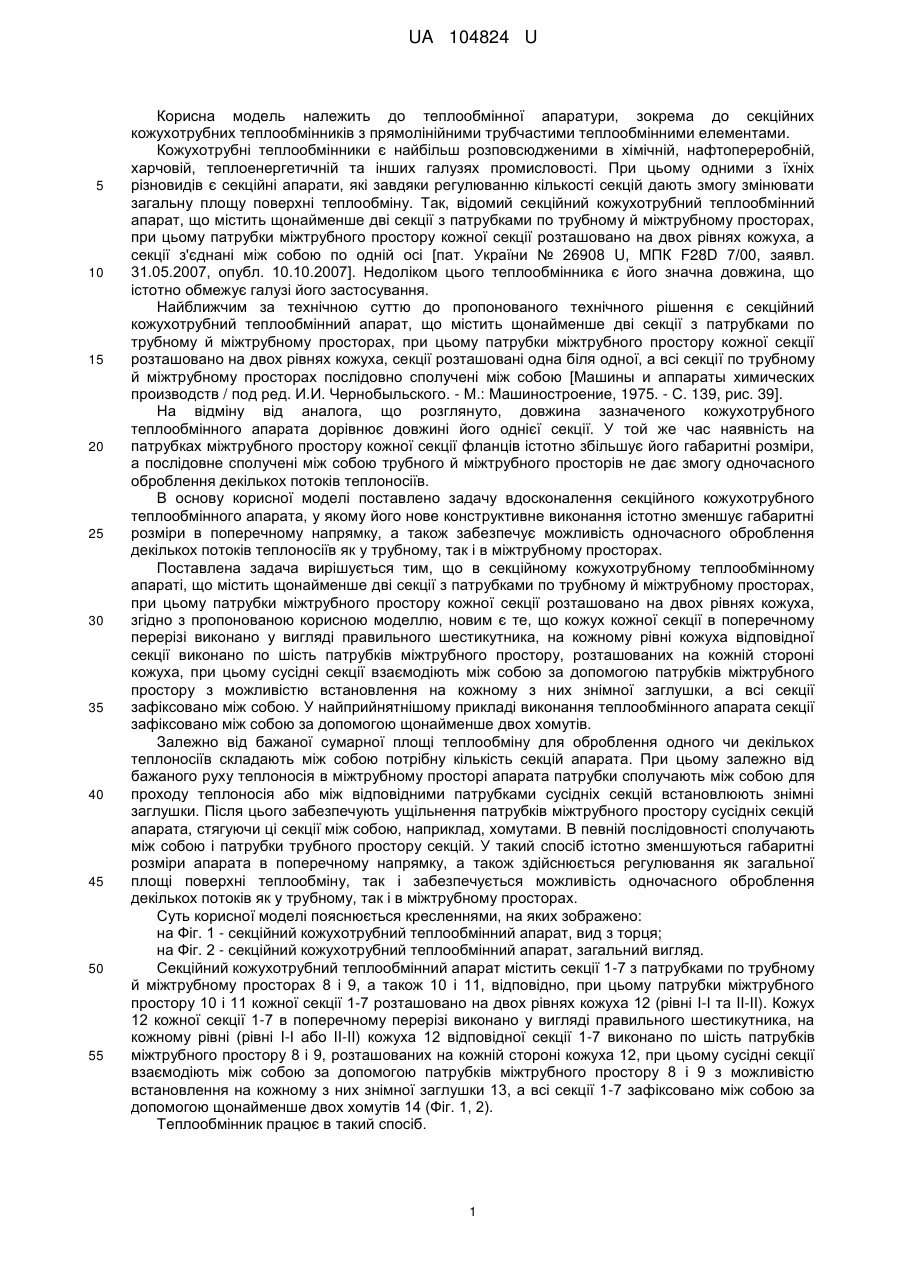

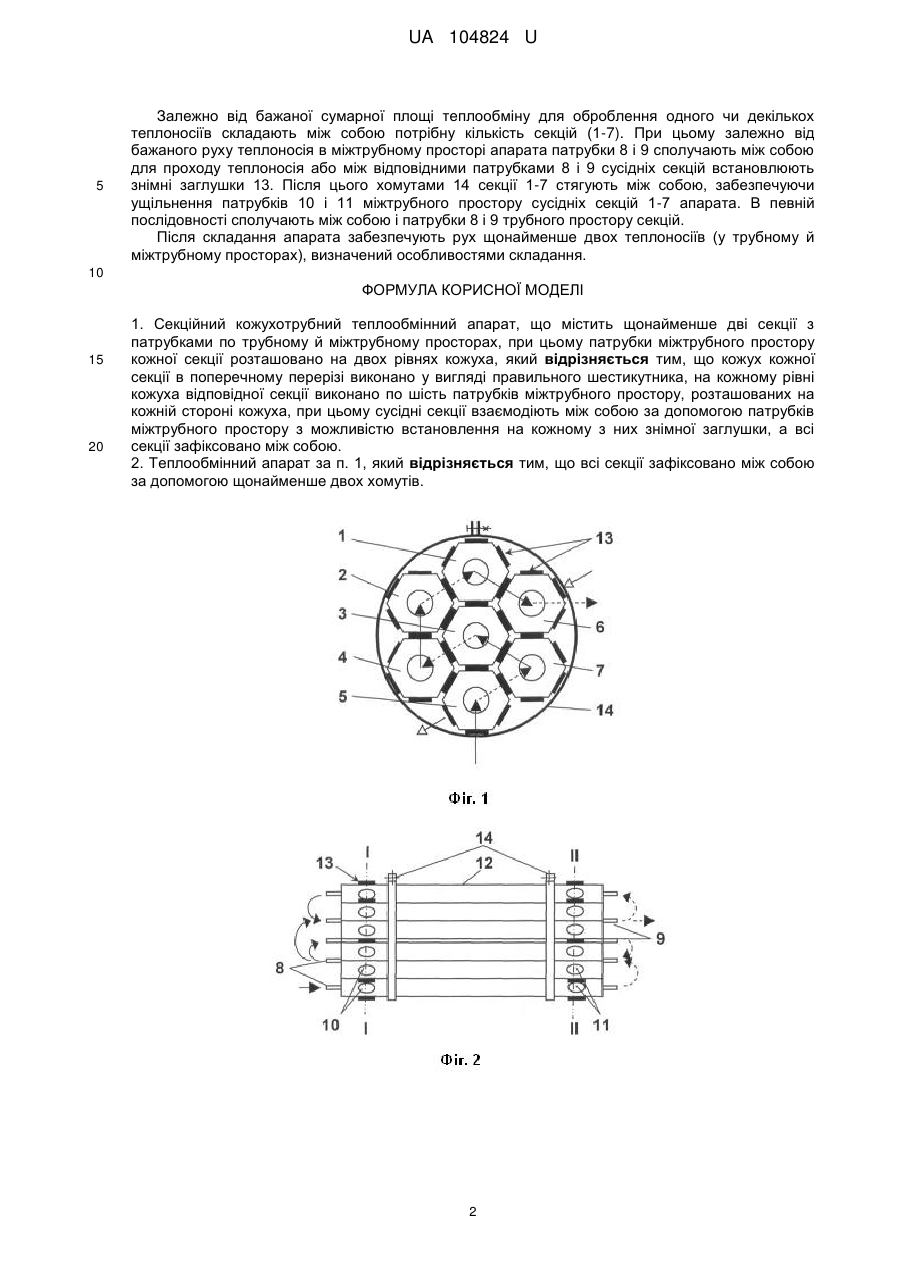

Реферат: Секційний кожухотрубний теплообмінний апарат, що містить щонайменше дві секції з патрубками по трубному й міжтрубному просторах, при цьому патрубки міжтрубного простору кожної секції розташовано на двох рівнях кожуха, причому кожух кожної секції в поперечному перерізі виконано у вигляді правильного шестикутника, на кожному рівні кожуха відповідної секції виконано по шість патрубків міжтрубного простору, розташованих на кожній стороні кожуха, при цьому сусідні секції взаємодіють між собою за допомогою патрубків міжтрубного простору з можливістю встановлення на кожному з них знімної заглушки, а всі секції зафіксовано між собою. UA 104824 U (12) UA 104824 U UA 104824 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплообмінної апаратури, зокрема до секційних кожухотрубних теплообмінників з прямолінійними трубчастими теплообмінними елементами. Кожухотрубні теплообмінники є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. При цьому одними з їхніх різновидів є секційні апарати, які завдяки регулюванню кількості секцій дають змогу змінювати загальну площу поверхні теплообміну. Так, відомий секційний кожухотрубний теплообмінний апарат, що містить щонайменше дві секції з патрубками по трубному й міжтрубному просторах, при цьому патрубки міжтрубного простору кожної секції розташовано на двох рівнях кожуха, а секції з'єднані між собою по одній осі [пат. України № 26908 U, МПК F28D 7/00, заявл. 31.05.2007, опубл. 10.10.2007]. Недоліком цього теплообмінника є його значна довжина, що істотно обмежує галузі його застосування. Найближчим за технічною суттю до пропонованого технічного рішення є секційний кожухотрубний теплообмінний апарат, що містить щонайменше дві секції з патрубками по трубному й міжтрубному просторах, при цьому патрубки міжтрубного простору кожної секції розташовано на двох рівнях кожуха, секції розташовані одна біля одної, а всі секції по трубному й міжтрубному просторах послідовно сполучені між собою [Машины и аппараты химических производств / под ред. И.И. Чернобыльского. - М.: Машиностроение, 1975. - С. 139, рис. 39]. На відміну від аналога, що розглянуто, довжина зазначеного кожухотрубного теплообмінного апарата дорівнює довжині його однієї секції. У той же час наявність на патрубках міжтрубного простору кожної секції фланців істотно збільшує його габаритні розміри, а послідовне сполучені між собою трубного й міжтрубного просторів не дає змогу одночасного оброблення декількох потоків теплоносіїв. В основу корисної моделі поставлено задачу вдосконалення секційного кожухотрубного теплообмінного апарата, у якому його нове конструктивне виконання істотно зменшує габаритні розміри в поперечному напрямку, а також забезпечує можливість одночасного оброблення декількох потоків теплоносіїв як у трубному, так і в міжтрубному просторах. Поставлена задача вирішується тим, що в секційному кожухотрубному теплообмінному апараті, що містить щонайменше дві секції з патрубками по трубному й міжтрубному просторах, при цьому патрубки міжтрубного простору кожної секції розташовано на двох рівнях кожуха, згідно з пропонованою корисною моделлю, новим є те, що кожух кожної секції в поперечному перерізі виконано у вигляді правильного шестикутника, на кожному рівні кожуха відповідної секції виконано по шість патрубків міжтрубного простору, розташованих на кожній стороні кожуха, при цьому сусідні секції взаємодіють між собою за допомогою патрубків міжтрубного простору з можливістю встановлення на кожному з них знімної заглушки, а всі секції зафіксовано між собою. У найприйнятнішому прикладі виконання теплообмінного апарата секції зафіксовано між собою за допомогою щонайменше двох хомутів. Залежно від бажаної сумарної площі теплообміну для оброблення одного чи декількох теплоносіїв складають між собою потрібну кількість секцій апарата. При цьому залежно від бажаного руху теплоносія в міжтрубному просторі апарата патрубки сполучають між собою для проходу теплоносія або між відповідними патрубками сусідніх секцій встановлюють знімні заглушки. Після цього забезпечують ущільнення патрубків міжтрубного простору сусідніх секцій апарата, стягуючи ці секції між собою, наприклад, хомутами. В певній послідовності сполучають між собою і патрубки трубного простору секцій. У такий спосіб істотно зменшуються габаритні розміри апарата в поперечному напрямку, а також здійснюється регулювання як загальної площі поверхні теплообміну, так і забезпечується можливість одночасного оброблення декількох потоків як у трубному, так і в міжтрубному просторах. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - секційний кожухотрубний теплообмінний апарат, вид з торця; на Фіг. 2 - секційний кожухотрубний теплообмінний апарат, загальний вигляд. Секційний кожухотрубний теплообмінний апарат містить секції 1-7 з патрубками по трубному й міжтрубному просторах 8 і 9, а також 10 і 11, відповідно, при цьому патрубки міжтрубного простору 10 і 11 кожної секції 1-7 розташовано на двох рівнях кожуха 12 (рівні I-І та II-II). Кожух 12 кожної секції 1-7 в поперечному перерізі виконано у вигляді правильного шестикутника, на кожному рівні (рівні I-І або II-II) кожуха 12 відповідної секції 1-7 виконано по шість патрубків міжтрубного простору 8 і 9, розташованих на кожній стороні кожуха 12, при цьому сусідні секції взаємодіють між собою за допомогою патрубків міжтрубного простору 8 і 9 з можливістю встановлення на кожному з них знімної заглушки 13, а всі секції 1-7 зафіксовано між собою за допомогою щонайменше двох хомутів 14 (Фіг. 1, 2). Теплообмінник працює в такий спосіб. 1 UA 104824 U 5 Залежно від бажаної сумарної площі теплообміну для оброблення одного чи декількох теплоносіїв складають між собою потрібну кількість секцій (1-7). При цьому залежно від бажаного руху теплоносія в міжтрубному просторі апарата патрубки 8 і 9 сполучають між собою для проходу теплоносія або між відповідними патрубками 8 і 9 сусідніх секцій встановлюють знімні заглушки 13. Після цього хомутами 14 секції 1-7 стягують між собою, забезпечуючи ущільнення патрубків 10 і 11 міжтрубного простору сусідніх секцій 1-7 апарата. В певній послідовності сполучають між собою і патрубки 8 і 9 трубного простору секцій. Після складання апарата забезпечують рух щонайменше двох теплоносіїв (у трубному й міжтрубному просторах), визначений особливостями складання. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Секційний кожухотрубний теплообмінний апарат, що містить щонайменше дві секції з патрубками по трубному й міжтрубному просторах, при цьому патрубки міжтрубного простору кожної секції розташовано на двох рівнях кожуха, який відрізняється тим, що кожух кожної секції в поперечному перерізі виконано у вигляді правильного шестикутника, на кожному рівні кожуха відповідної секції виконано по шість патрубків міжтрубного простору, розташованих на кожній стороні кожуха, при цьому сусідні секції взаємодіють між собою за допомогою патрубків міжтрубного простору з можливістю встановлення на кожному з них знімної заглушки, а всі секції зафіксовано між собою. 2. Теплообмінний апарат за п. 1, який відрізняється тим, що всі секції зафіксовано між собою за допомогою щонайменше двох хомутів. 2 UA 104824 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
