Фасадна система

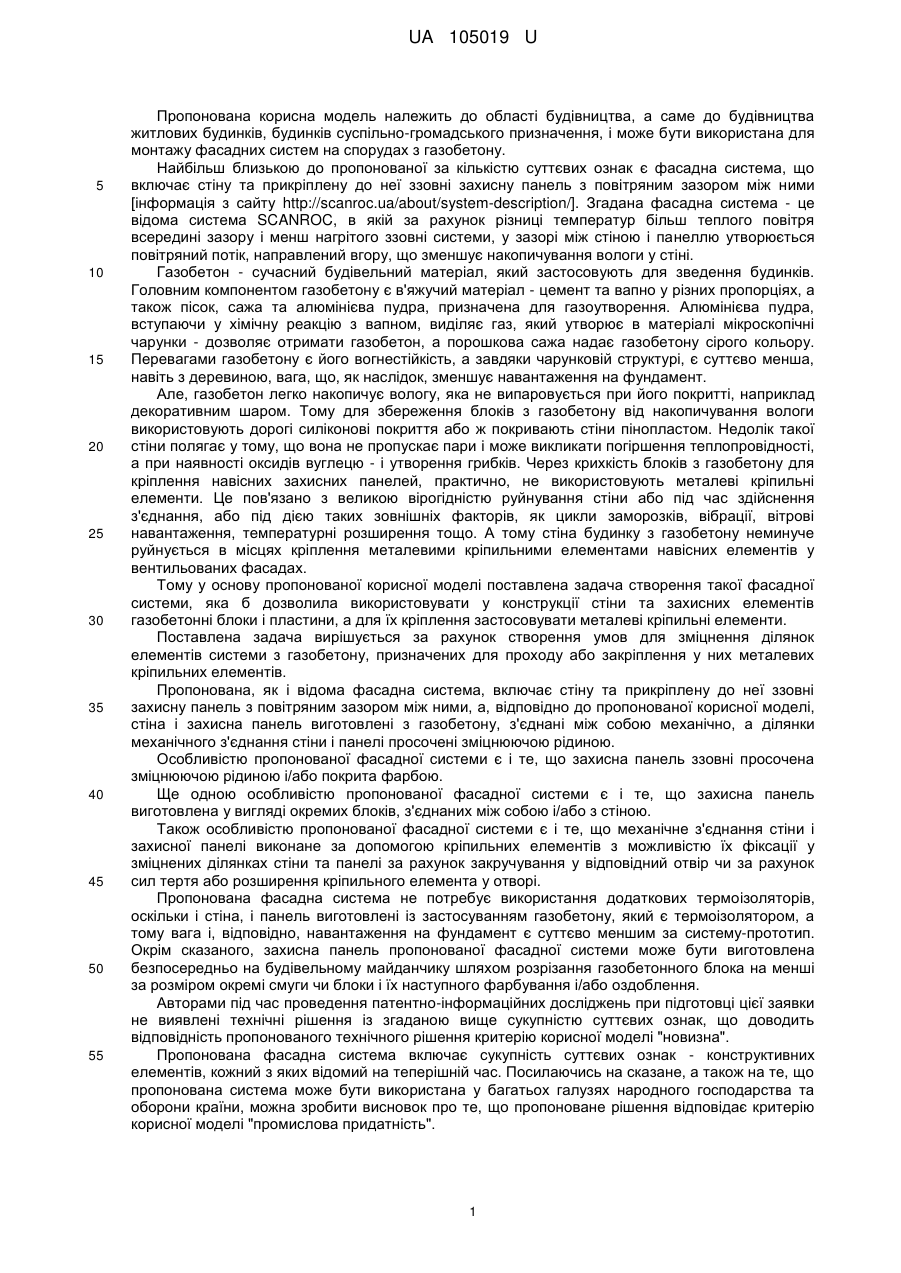

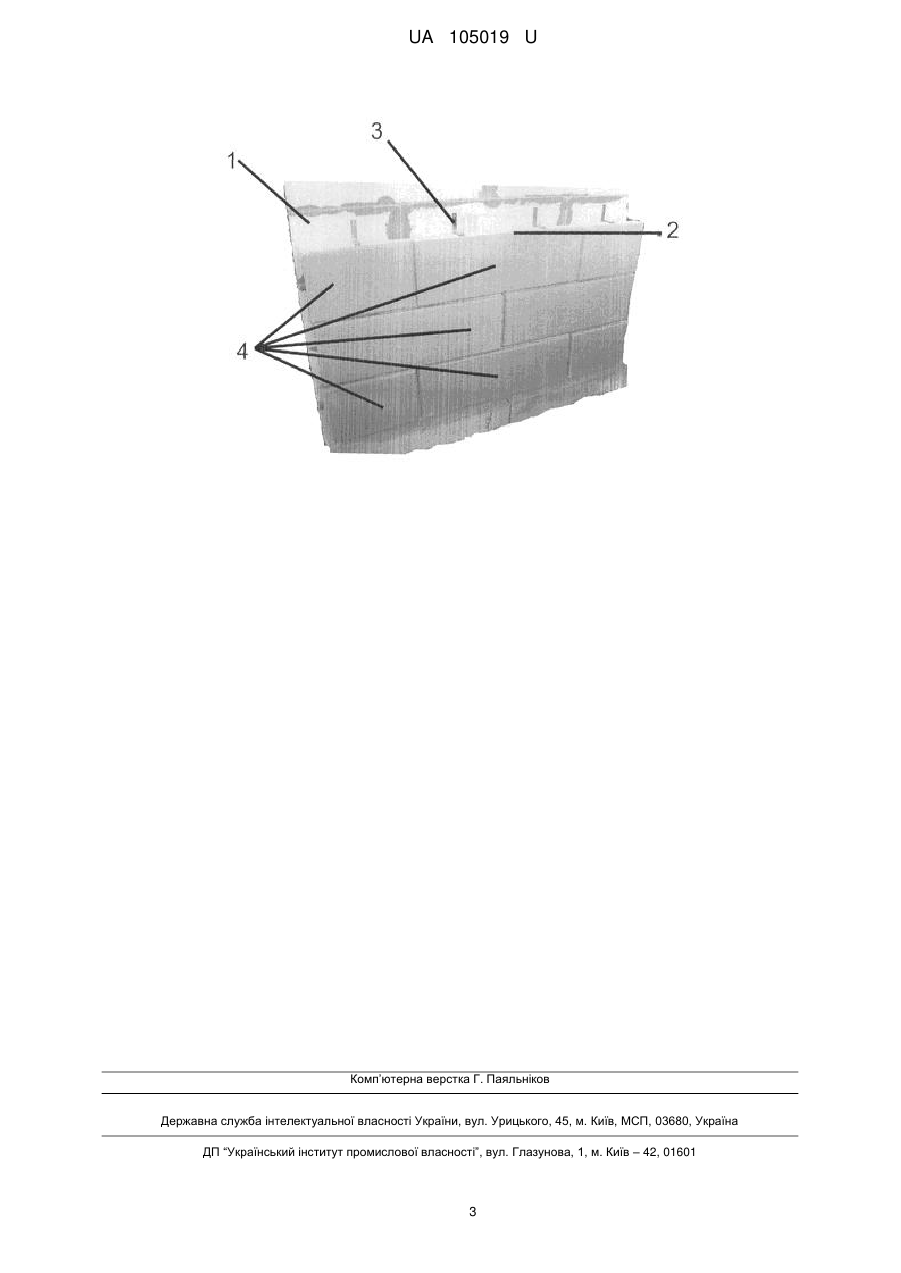

Реферат: Фасадна система включає стіну та прикріплену до неї ззовні захисну панель з утворенням повітряного зазору між ними. Стіна і захисна панель виготовлені з газобетону і з'єднані між собою механічно, а ділянки механічного з'єднання стіни і панелі просочені зміцнюючою рідиною. UA 105019 U (12) UA 105019 U UA 105019 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до області будівництва, а саме до будівництва житлових будинків, будинків суспільно-громадського призначення, і може бути використана для монтажу фасадних систем на спорудах з газобетону. Найбільш близькою до пропонованої за кількістю суттєвих ознак є фасадна система, що включає стіну та прикріплену до неї ззовні захисну панель з повітряним зазором між ними [інформація з сайту http://scanroc.ua/about/system-description/]. Згадана фасадна система - це відома система SCANROC, в якій за рахунок різниці температур більш теплого повітря всередині зазору і менш нагрітого ззовні системи, у зазорі між стіною і панеллю утворюється повітряний потік, направлений вгору, що зменшує накопичування вологи у стіні. Газобетон - сучасний будівельний матеріал, який застосовують для зведення будинків. Головним компонентом газобетону є в'яжучий матеріал - цемент та вапно у різних пропорціях, а також пісок, сажа та алюмінієва пудра, призначена для газоутворення. Алюмінієва пудра, вступаючи у хімічну реакцію з вапном, виділяє газ, який утворює в матеріалі мікроскопічні чарунки - дозволяє отримати газобетон, а порошкова сажа надає газобетону сірого кольору. Перевагами газобетону є його вогнестійкість, а завдяки чарунковій структурі, є суттєво менша, навіть з деревиною, вага, що, як наслідок, зменшує навантаження на фундамент. Але, газобетон легко накопичує вологу, яка не випаровується при його покритті, наприклад декоративним шаром. Тому для збереження блоків з газобетону від накопичування вологи використовують дорогі силіконові покриття або ж покривають стіни пінопластом. Недолік такої стіни полягає у тому, що вона не пропускає пари і може викликати погіршення теплопровідності, а при наявності оксидів вуглецю - і утворення грибків. Через крихкість блоків з газобетону для кріплення навісних захисних панелей, практично, не використовують металеві кріпильні елементи. Це пов'язано з великою вірогідністю руйнування стіни або під час здійснення з'єднання, або під дією таких зовнішніх факторів, як цикли заморозків, вібрації, вітрові навантаження, температурні розширення тощо. А тому стіна будинку з газобетону неминуче руйнується в місцях кріплення металевими кріпильними елементами навісних елементів у вентильованих фасадах. Тому у основу пропонованої корисної моделі поставлена задача створення такої фасадної системи, яка б дозволила використовувати у конструкції стіни та захисних елементів газобетонні блоки і пластини, а для їх кріплення застосовувати металеві кріпильні елементи. Поставлена задача вирішується за рахунок створення умов для зміцнення ділянок елементів системи з газобетону, призначених для проходу або закріплення у них металевих кріпильних елементів. Пропонована, як і відома фасадна система, включає стіну та прикріплену до неї ззовні захисну панель з повітряним зазором між ними, а, відповідно до пропонованої корисної моделі, стіна і захисна панель виготовлені з газобетону, з'єднані між собою механічно, а ділянки механічного з'єднання стіни і панелі просочені зміцнюючою рідиною. Особливістю пропонованої фасадної системи є і те, що захисна панель ззовні просочена зміцнюючою рідиною і/або покрита фарбою. Ще одною особливістю пропонованої фасадної системи є і те, що захисна панель виготовлена у вигляді окремих блоків, з'єднаних між собою і/або з стіною. Також особливістю пропонованої фасадної системи є і те, що механічне з'єднання стіни і захисної панелі виконане за допомогою кріпильних елементів з можливістю їх фіксації у зміцнених ділянках стіни та панелі за рахунок закручування у відповідний отвір чи за рахунок сил тертя або розширення кріпильного елемента у отворі. Пропонована фасадна система не потребує використання додаткових термоізоляторів, оскільки і стіна, і панель виготовлені із застосуванням газобетону, який є термоізолятором, а тому вага і, відповідно, навантаження на фундамент є суттєво меншим за систему-прототип. Окрім сказаного, захисна панель пропонованої фасадної системи може бути виготовлена безпосередньо на будівельному майданчику шляхом розрізання газобетонного блока на менші за розміром окремі смуги чи блоки і їх наступного фарбування і/або оздоблення. Авторами під час проведення патентно-інформаційних досліджень при підготовці цієї заявки не виявлені технічні рішення із згаданою вище сукупністю суттєвих ознак, що доводить відповідність пропонованого технічного рішення критерію корисної моделі "новизна". Пропонована фасадна система включає сукупність суттєвих ознак - конструктивних елементів, кожний з яких відомий на теперішній час. Посилаючись на сказане, а також на те, що пропонована система може бути використана у багатьох галузях народного господарства та оборони країни, можна зробити висновок про те, що пропоноване рішення відповідає критерію корисної моделі "промислова придатність". 1 UA 105019 U 5 10 15 20 25 Суть конструкції пропонованої фасадної системи пояснюється за допомогою схематичного креслення, на якому показано загальний вигляд пропонованої фасадної системи на етапі монтажу. Пропонована фасадна система включає стіну 1 та прикріплену до неї ззовні захисну панель 2 з повітряним зазором між ними. При цьому стіна 1 і захисна панель 2 виготовлені з газобетону і з'єднані між собою механічно за допомогою кріпильних елементів - кутиків 3 з відповідними деталями - дюбелями-парасольками (не показано). Ділянки для кріплення кутків 3 - для механічного з'єднання стіни 1 і панелі 2 просочені зміцнюючою рідиною (не показано). Захисна панель 2 ззовні покрита фарбою, призначеною для отримання певного зовнішнього вигляду і для захисту панелі 2. Захисна панель 2 може мати вигляд, наприклад, цегляного блока з окремих блоків-цеглин 4, з'єднаних між собою і з стіною 1 металевими кутиками 3. Металеві кутики 3 прикріплені одним боком до стіни 1, а другим - до торця захисної панелі 2. Для цього попередньо у газобетоні виконували отвори діаметром 6-8 мм, глибиною 80-100 мм і вприскували у отвір високоплинну зміцнюючу рідину "Lanolit" (див.сайт http://Nanolit.org). Зміцнююча рідина просочувала газобетон навколо отвору на глибину до 10 мм, а просочена ділянка навколо отвору через деякий час ставала твердою. Над отворами у панелях розташовували кутик 3 так, щоб осі відповідних отворів у кутику 3 і у стіні 1 та у панелі 2 співпадали, а у отримані отвори закручували дюбель-парасольки. При цьому дюбельпарасолька фіксувала кутик 3 одночасно у стіні 1 і у захисній панелі 2 з газобетону. Також механічне з'єднання стіни 1 і захисної панелі 2 може бути виконане за допомогою таких кріпильних елементів, як саморізи, забезпечені шайбою, товщина якої дорівнює зазору між панелями 1 і 2. Для цього у стіні 1 і у панелі 2 виконують отвори, в отвори заливають високоплинну зміцнюючу рідину "Консолід", розміщують між стіною 1 і панеллю 2 шайби (не показано) і негайно вгвинчують через згадані отвори і шайбу саморіз, за допомогою якого фіксують на стіні 1 плиту 2. Згаданий саморіз фіксує положення стіни 1 і панелі 2 за рахунок розширення кріпильного елемента у отворі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Фасадна система, що включає стіну та прикріплену до неї ззовні захисну панель з утворенням повітряного зазору між ними, яка відрізняється тим, що в матеріалах стіни і захисної панелі використаний газобетон, стіна і захисна панель з'єднані між собою механічно, а ділянки механічного з'єднання стіни і панелі просочені зміцнюючою рідиною. 2. Фасадна система за п. 1, яка відрізняється тим, що захисна панель ззовні просочена зміцнюючою рідиною і/або покрита фарбою. 3. Фасадна система за п. 1, яка відрізняється тим, що захисна панель виготовлена у вигляді окремих блоків, з'єднаних між собою і/або зі стіною. 4. Фасадна система за п. 1, яка відрізняється тим, що механічне з'єднання стіни і захисної панелі виконане за допомогою кріпильного елемента з можливістю його фіксації у зміцнених ділянках стіни і панелі шляхом закручування у відповідний отвір у стіні та у захисній панелі деталі кріпильного елемента чи за рахунок сил тертя або розширення деталі кріпильного елемента у отворі. 5. Фасадна система за п. 1, яка відрізняється тим, що механічне з'єднання стіни і захисної панелі утворене за допомогою кріпильного елемента, виконаного у вигляді кутика з дюбелямипарасольками, призначеними для їх розташування у наскрізних отворах відповідних сторін кутика. 2 UA 105019 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
