Спосіб вимірювання електричних властивостей полімеру

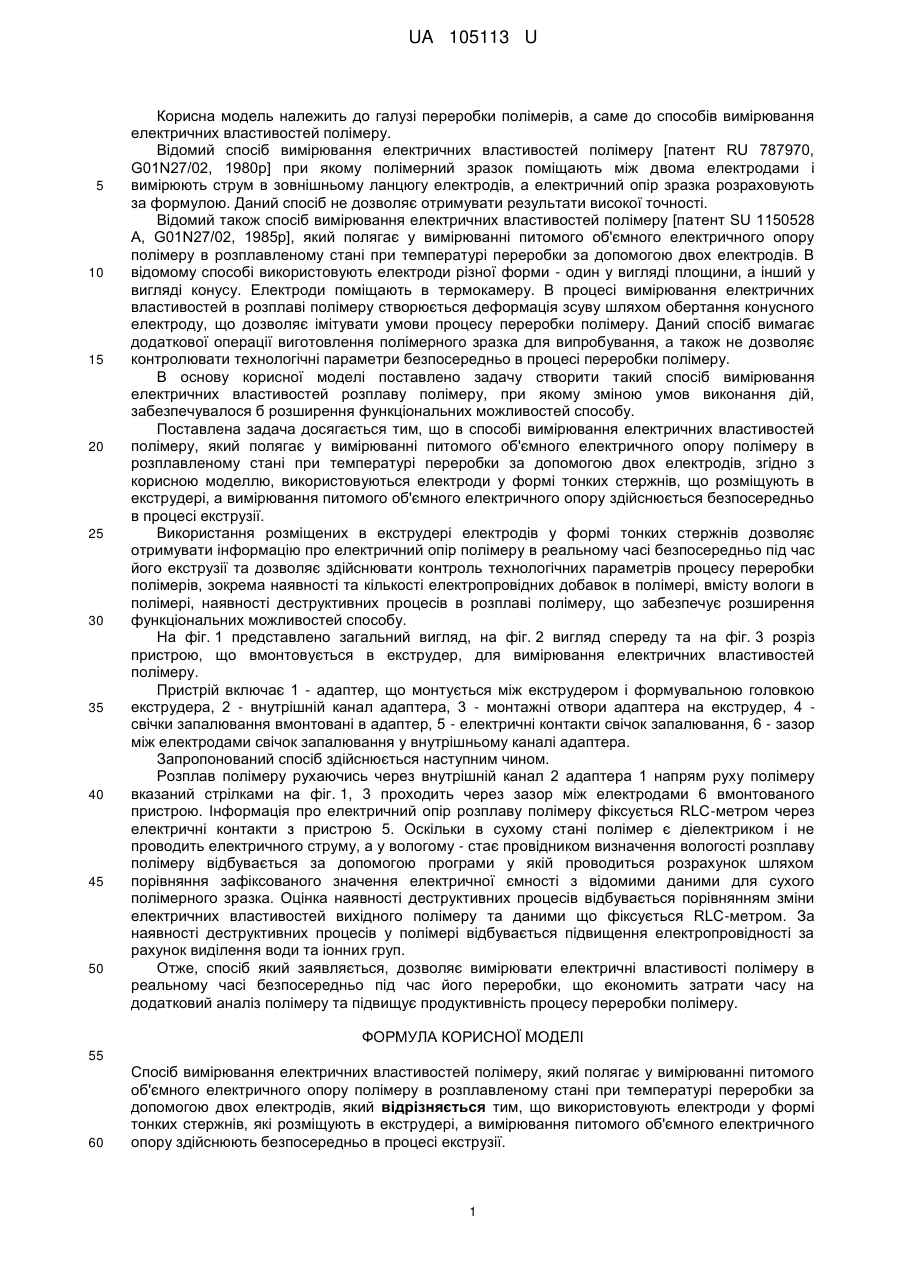

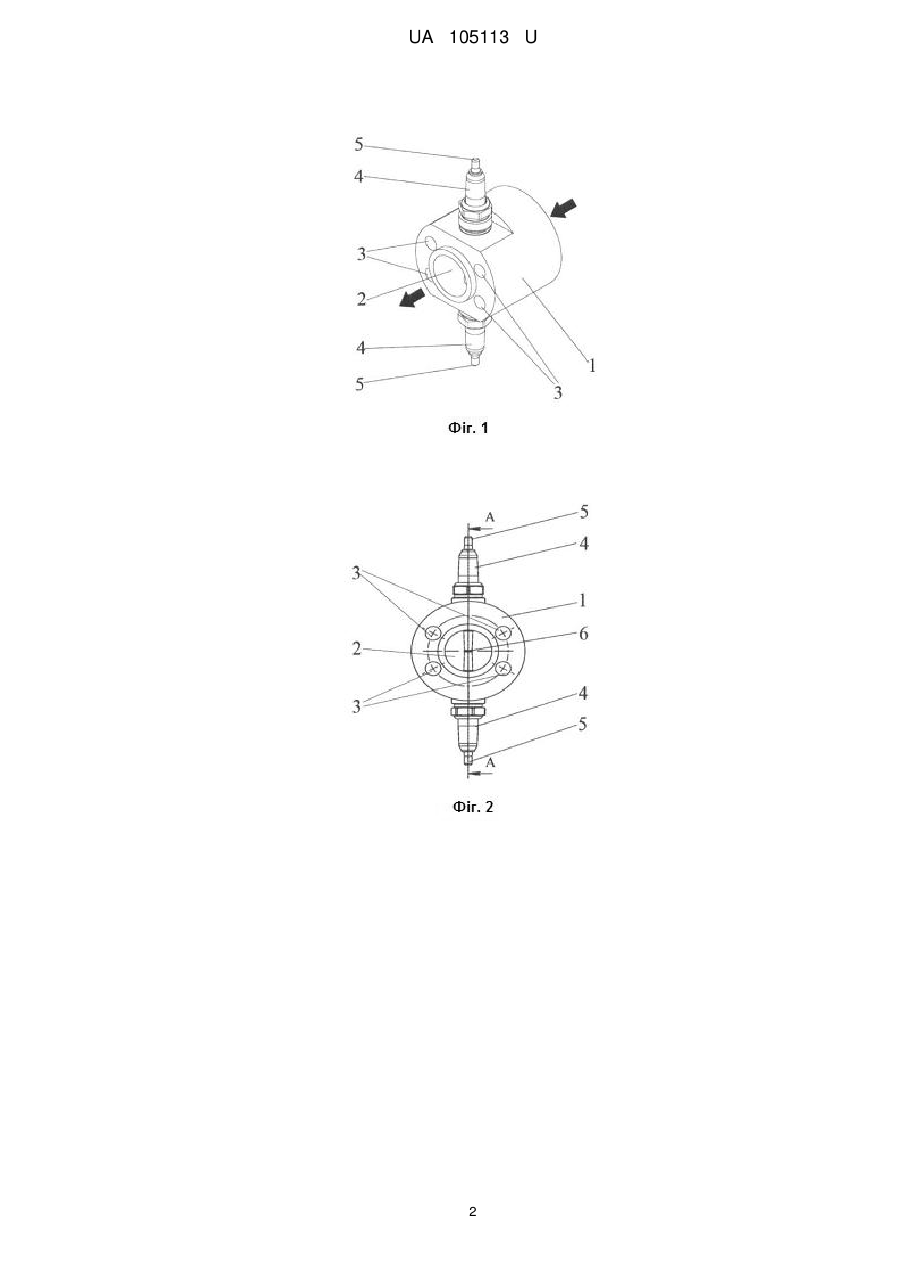

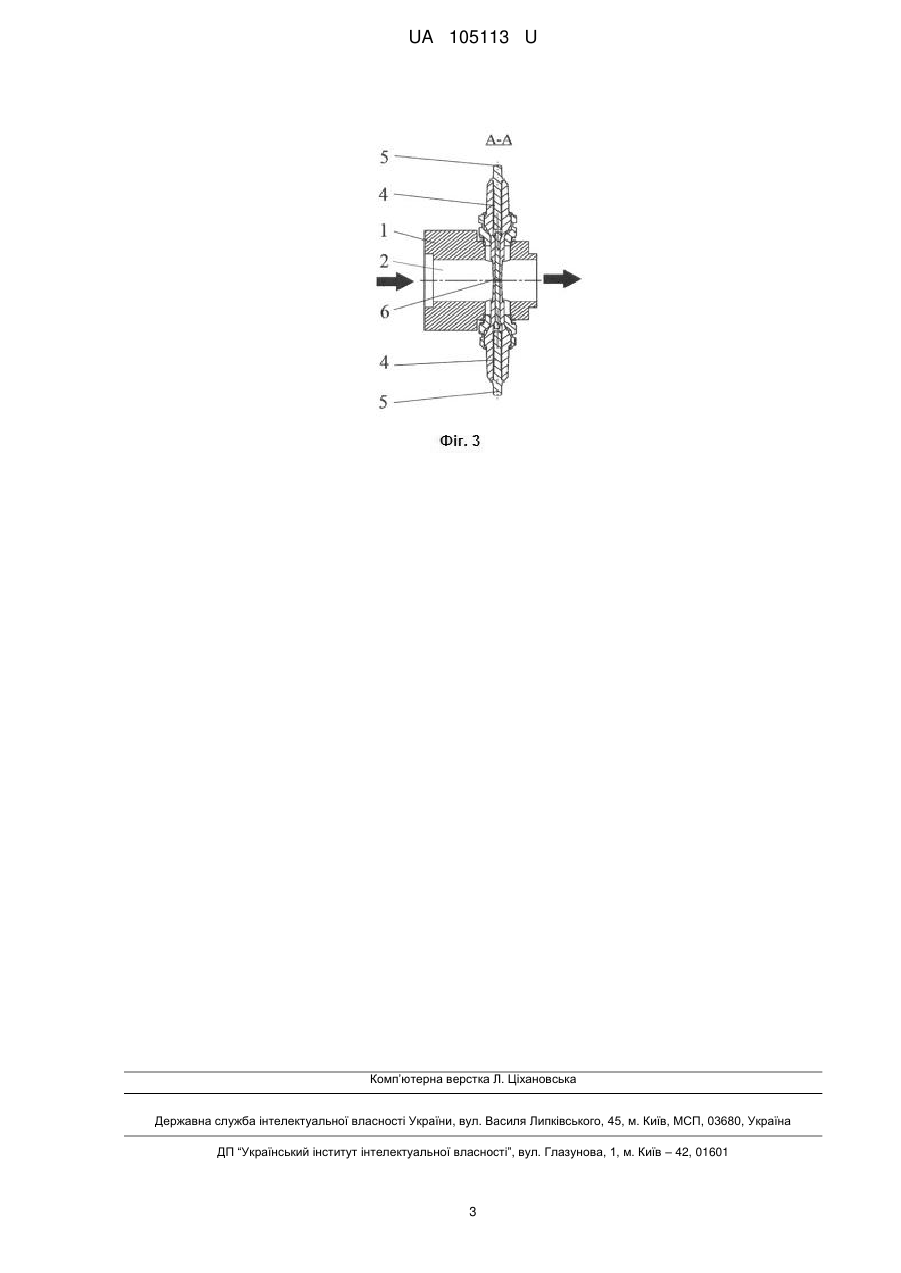

Реферат: Спосіб вимірювання електричних властивостей полімеру полягає у вимірюванні питомого об'ємного електричного опору полімеру в розплавленому стані при температурі переробки за допомогою двох електродів. Використовують електроди у формі тонких стержнів, які розміщують в екструдері, а вимірювання питомого об'ємного електричного опору здійснюють безпосередньо в процесі екструзії. UA 105113 U (54) СПОСІБ ВИМІРЮВАННЯ ЕЛЕКТРИЧНИХ ВЛАСТИВОСТЕЙ ПОЛІМЕРУ UA 105113 U UA 105113 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі переробки полімерів, а саме до способів вимірювання електричних властивостей полімеру. Відомий спосіб вимірювання електричних властивостей полімеру [патент RU 787970, G01N27/02, 1980р] при якому полімерний зразок поміщають між двома електродами і вимірюють струм в зовнішньому ланцюгу електродів, а електричний опір зразка розраховують за формулою. Даний спосіб не дозволяє отримувати результати високої точності. Відомий також спосіб вимірювання електричних властивостей полімеру [патент SU 1150528 A, G01N27/02, 1985р], який полягає у вимірюванні питомого об'ємного електричного опору полімеру в розплавленому стані при температурі переробки за допомогою двох електродів. В відомому способі використовують електроди різної форми - один у вигляді площини, а інший у вигляді конусу. Електроди поміщають в термокамеру. В процесі вимірювання електричних властивостей в розплаві полімеру створюється деформація зсуву шляхом обертання конусного електроду, що дозволяє імітувати умови процесу переробки полімеру. Даний спосіб вимагає додаткової операції виготовлення полімерного зразка для випробування, а також не дозволяє контролювати технологічні параметри безпосередньо в процесі переробки полімеру. В основу корисної моделі поставлено задачу створити такий спосіб вимірювання електричних властивостей розплаву полімеру, при якому зміною умов виконання дій, забезпечувалося б розширення функціональних можливостей способу. Поставлена задача досягається тим, що в способі вимірювання електричних властивостей полімеру, який полягає у вимірюванні питомого об'ємного електричного опору полімеру в розплавленому стані при температурі переробки за допомогою двох електродів, згідно з корисною моделлю, використовуються електроди у формі тонких стержнів, що розміщують в екструдері, а вимірювання питомого об'ємного електричного опору здійснюється безпосередньо в процесі екструзії. Використання розміщених в екструдері електродів у формі тонких стержнів дозволяє отримувати інформацію про електричний опір полімеру в реальному часі безпосередньо під час його екструзії та дозволяє здійснювати контроль технологічних параметрів процесу переробки полімерів, зокрема наявності та кількості електропровідних добавок в полімері, вмісту вологи в полімері, наявності деструктивних процесів в розплаві полімеру, що забезпечує розширення функціональних можливостей способу. На фіг. 1 представлено загальний вигляд, на фіг. 2 вигляд спереду та на фіг. 3 розріз пристрою, що вмонтовується в екструдер, для вимірювання електричних властивостей полімеру. Пристрій включає 1 - адаптер, що монтується між екструдером і формувальною головкою екструдера, 2 - внутрішній канал адаптера, 3 - монтажні отвори адаптера на екструдер, 4 свічки запалювання вмонтовані в адаптер, 5 - електричні контакти свічок запалювання, 6 - зазор між електродами свічок запалювання у внутрішньому каналі адаптера. Запропонований спосіб здійснюється наступним чином. Розплав полімеру рухаючись через внутрішній канал 2 адаптера 1 напрям руху полімеру вказаний стрілками на фіг. 1, 3 проходить через зазор між електродами 6 вмонтованого пристрою. Інформація про електричний опір розплаву полімеру фіксується RLC-метром через електричні контакти з пристрою 5. Оскільки в сухому стані полімер є діелектриком і не проводить електричного струму, а у вологому - стає провідником визначення вологості розплаву полімеру відбувається за допомогою програми у якій проводиться розрахунок шляхом порівняння зафіксованого значення електричної ємності з відомими даними для сухого полімерного зразка. Оцінка наявності деструктивних процесів відбувається порівнянням зміни електричних властивостей вихідного полімеру та даними що фіксується RLC-метром. За наявності деструктивних процесів у полімері відбувається підвищення електропровідності за рахунок виділення води та іонних груп. Отже, спосіб який заявляється, дозволяє вимірювати електричні властивості полімеру в реальному часі безпосередньо під час його переробки, що економить затрати часу на додатковий аналіз полімеру та підвищує продуктивність процесу переробки полімеру. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб вимірювання електричних властивостей полімеру, який полягає у вимірюванні питомого об'ємного електричного опору полімеру в розплавленому стані при температурі переробки за допомогою двох електродів, який відрізняється тим, що використовують електроди у формі тонких стержнів, які розміщують в екструдері, а вимірювання питомого об'ємного електричного опору здійснюють безпосередньо в процесі екструзії. 1 UA 105113 U 2 UA 105113 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
