Диван-ліжко “ульот”

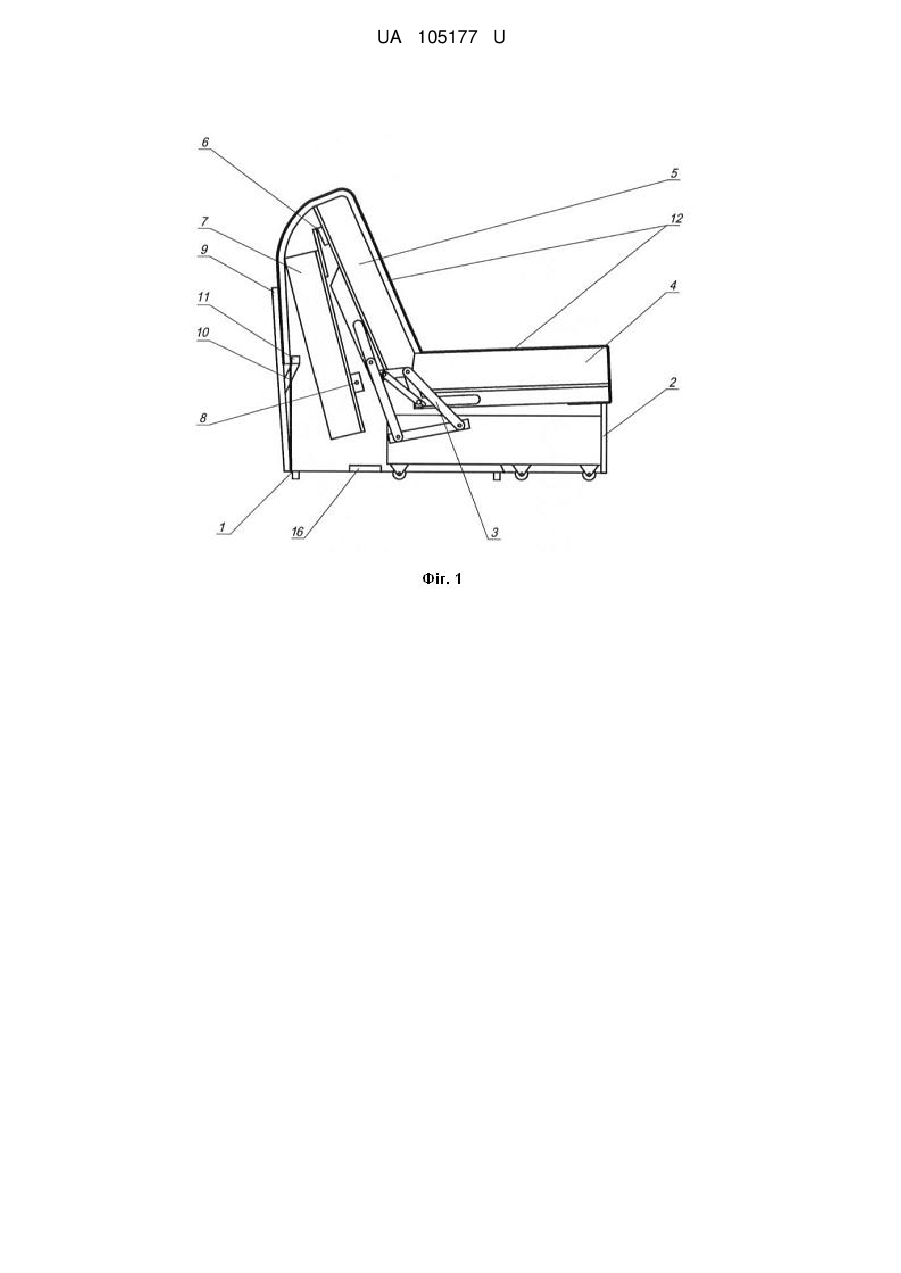

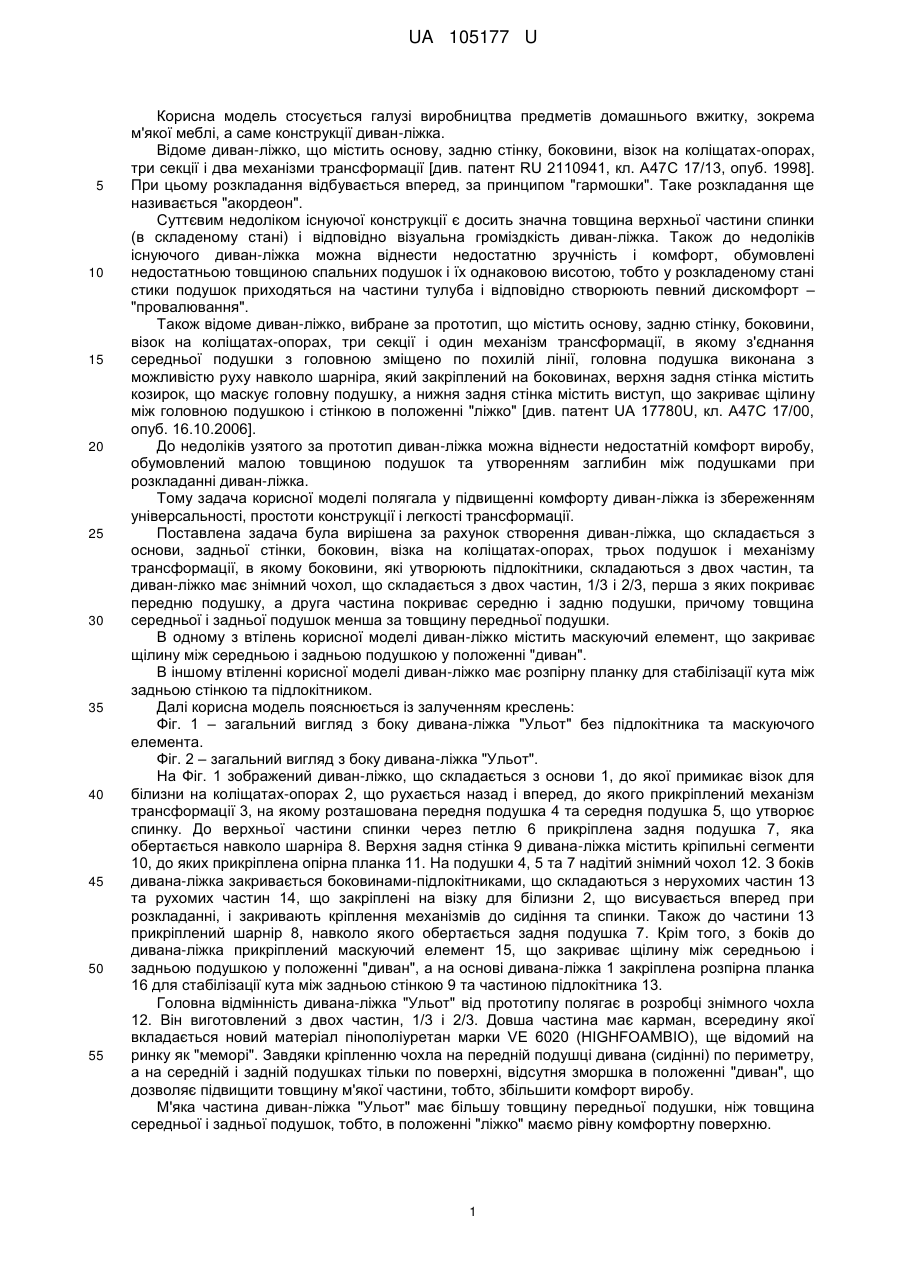

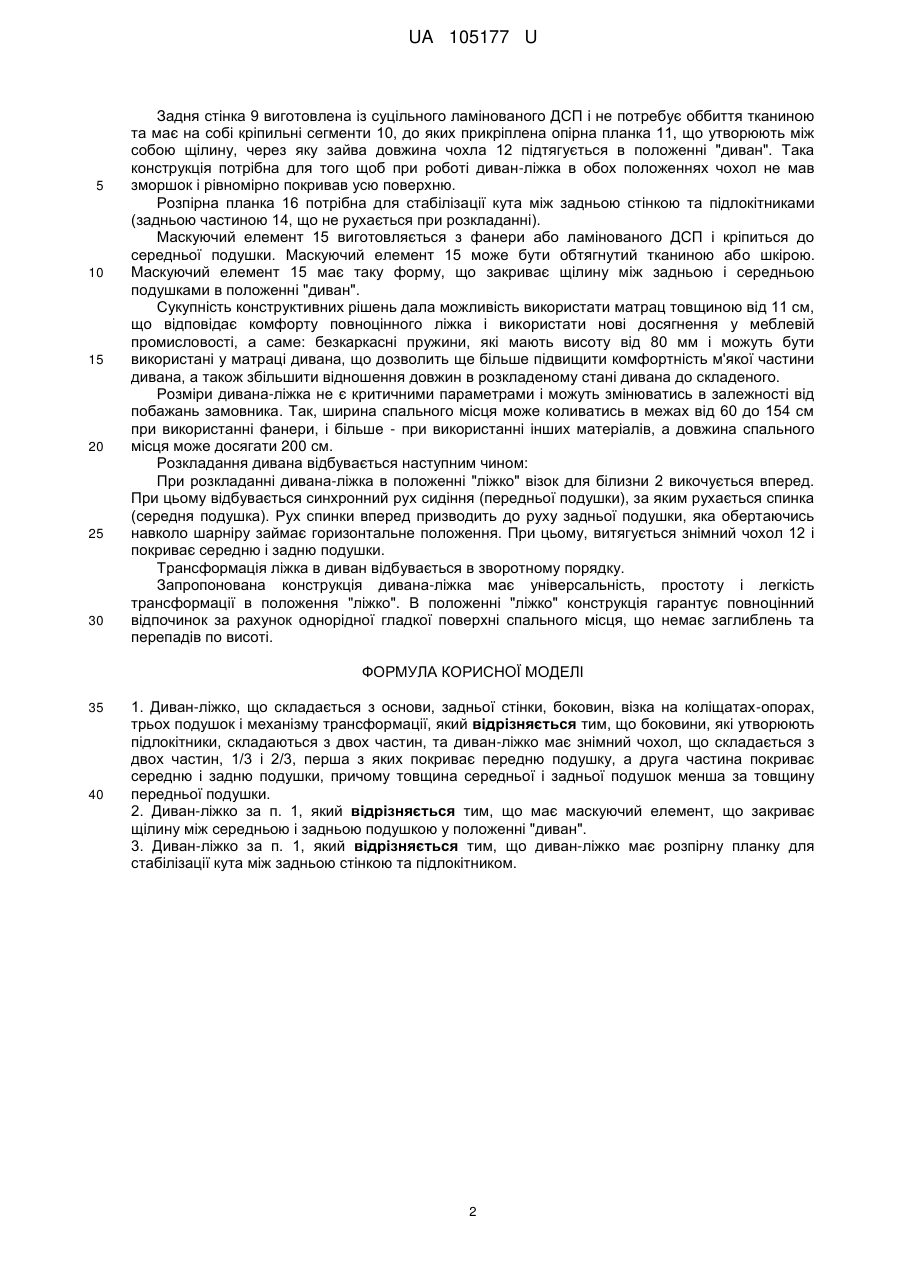

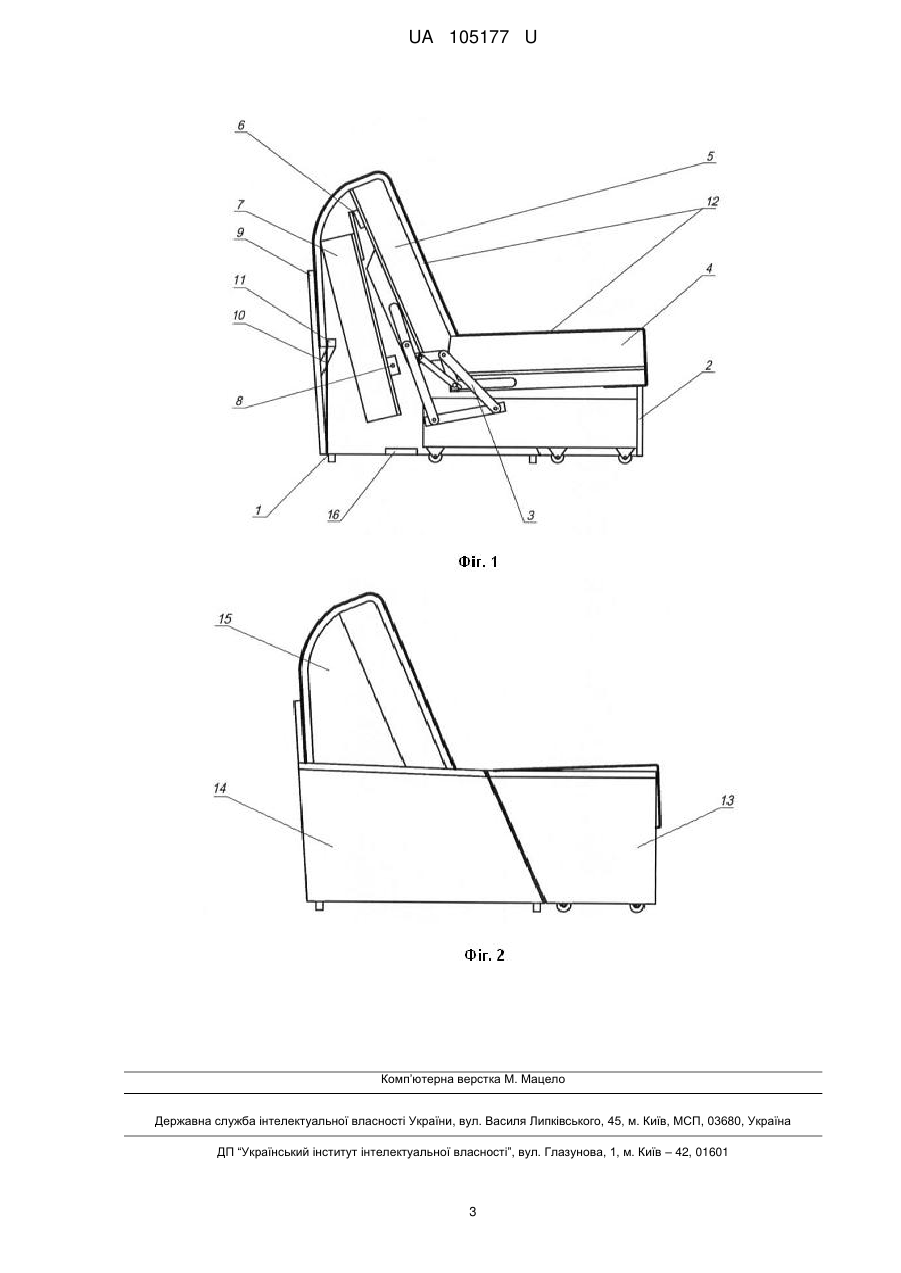

Реферат: Диван-ліжко, що складається з основи, задньої стінки, боковин, візка на коліщатах-опорах, трьох подушок і механізму трансформації, причому боковини, які утворюють підлокітники, складаються з двох частин, та диван-ліжко має знімний чохол, що складається з двох частин, 1/3 і 2/3, перша з яких покриває передню подушку, а друга частина покриває середньо і задню подушки, причому товщина середньої і задньої подушок менша за товщину передньої подушки. UA 105177 U (54) ДИВАН-ЛІЖКО "УЛЬОТ" UA 105177 U UA 105177 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується галузі виробництва предметів домашнього вжитку, зокрема м'якої меблі, а саме конструкції диван-ліжка. Відоме диван-ліжко, що містить основу, задню стінку, боковини, візок на коліщатах-опорах, три секції і два механізми трансформації [див. патент RU 2110941, кл. А47С 17/13, опуб. 1998]. При цьому розкладання відбувається вперед, за принципом "гармошки". Таке розкладання ще називається "акордеон". Суттєвим недоліком існуючої конструкції є досить значна товщина верхньої частини спинки (в складеному стані) і відповідно візуальна громіздкість диван-ліжка. Також до недоліків існуючого диван-ліжка можна віднести недостатню зручність і комфорт, обумовлені недостатньою товщиною спальних подушок і їх однаковою висотою, тобто у розкладеному стані стики подушок приходяться на частини тулуба і відповідно створюють певний дискомфорт – "провалювання". Також відоме диван-ліжко, вибране за прототип, що містить основу, задню стінку, боковини, візок на коліщатах-опорах, три секції і один механізм трансформації, в якому з'єднання середньої подушки з головною зміщено по похилій лінії, головна подушка виконана з можливістю руху навколо шарніра, який закріплений на боковинах, верхня задня стінка містить козирок, що маскує головну подушку, а нижня задня стінка містить виступ, що закриває щілину між головною подушкою і стінкою в положенні "ліжко" [див. патент UA 17780U, кл. А47С 17/00, опуб. 16.10.2006]. До недоліків узятого за прототип диван-ліжка можна віднести недостатній комфорт виробу, обумовлений малою товщиною подушок та утворенням заглибин між подушками при розкладанні диван-ліжка. Тому задача корисної моделі полягала у підвищенні комфорту диван-ліжка із збереженням універсальності, простоти конструкції і легкості трансформації. Поставлена задача була вирішена за рахунок створення диван-ліжка, що складається з основи, задньої стінки, боковин, візка на коліщатах-опорах, трьох подушок і механізму трансформації, в якому боковини, які утворюють підлокітники, складаються з двох частин, та диван-ліжко має знімний чохол, що складається з двох частин, 1/3 і 2/3, перша з яких покриває передню подушку, а друга частина покриває середню і задню подушки, причому товщина середньої і задньої подушок менша за товщину передньої подушки. В одному з втілень корисної моделі диван-ліжко містить маскуючий елемент, що закриває щілину між середньою і задньою подушкою у положенні "диван". В іншому втіленні корисної моделі диван-ліжко має розпірну планку для стабілізації кута між задньою стінкою та підлокітником. Далі корисна модель пояснюється із залученням креслень: Фіг. 1 – загальний вигляд з боку дивана-ліжка "Ульот" без підлокітника та маскуючого елемента. Фіг. 2 – загальний вигляд з боку дивана-ліжка "Ульот". На Фіг. 1 зображений диван-ліжко, що складається з основи 1, до якої примикає візок для білизни на коліщатах-опорах 2, що рухається назад і вперед, до якого прикріплений механізм трансформації 3, на якому розташована передня подушка 4 та середня подушка 5, що утворює спинку. До верхньої частини спинки через петлю 6 прикріплена задня подушка 7, яка обертається навколо шарніра 8. Верхня задня стінка 9 дивана-ліжка містить кріпильні сегменти 10, до яких прикріплена опірна планка 11. На подушки 4, 5 та 7 надітий знімний чохол 12. З боків дивана-ліжка закривається боковинами-підлокітниками, що складаються з нерухомих частин 13 та рухомих частин 14, що закріплені на візку для білизни 2, що висувається вперед при розкладанні, і закривають кріплення механізмів до сидіння та спинки. Також до частини 13 прикріплений шарнір 8, навколо якого обертається задня подушка 7. Крім того, з боків до дивана-ліжка прикріплений маскуючий елемент 15, що закриває щілину між середньою і задньою подушкою у положенні "диван", а на основі дивана-ліжка 1 закріплена розпірна планка 16 для стабілізації кута між задньою стінкою 9 та частиною підлокітника 13. Головна відмінність дивана-ліжка "Ульот" від прототипу полягає в розробці знімного чохла 12. Він виготовлений з двох частин, 1/3 і 2/3. Довша частина має карман, всередину якої вкладається новий матеріал пінополіуретан марки VE 6020 (HIGHFOAMBIO), ще відомий на ринку як "меморі". Завдяки кріпленню чохла на передній подушці дивана (сидінні) по периметру, а на середній і задній подушках тільки по поверхні, відсутня зморшка в положенні "диван", що дозволяє підвищити товщину м'якої частини, тобто, збільшити комфорт виробу. М'яка частина диван-ліжка "Ульот" має більшу товщину передньої подушки, ніж товщина середньої і задньої подушок, тобто, в положенні "ліжко" маємо рівну комфортну поверхню. 1 UA 105177 U 5 10 15 20 25 30 Задня стінка 9 виготовлена із суцільного ламінованого ДСП і не потребує оббиття тканиною та має на собі кріпильні сегменти 10, до яких прикріплена опірна планка 11, що утворюють між собою щілину, через яку зайва довжина чохла 12 підтягується в положенні "диван". Така конструкція потрібна для того щоб при роботі диван-ліжка в обох положеннях чохол не мав зморшок і рівномірно покривав усю поверхню. Розпірна планка 16 потрібна для стабілізації кута між задньою стінкою та підлокітниками (задньою частиною 14, що не рухається при розкладанні). Маскуючий елемент 15 виготовляється з фанери або ламінованого ДСП і кріпиться до середньої подушки. Маскуючий елемент 15 може бути обтягнутий тканиною або шкірою. Маскуючий елемент 15 має таку форму, що закриває щілину між задньою і середньою подушками в положенні "диван". Сукупність конструктивних рішень дала можливість використати матрац товщиною від 11 см, що відповідає комфорту повноцінного ліжка і використати нові досягнення у меблевій промисловості, а саме: безкаркасні пружини, які мають висоту від 80 мм і можуть бути використані у матраці дивана, що дозволить ще більше підвищити комфортність м'якої частини дивана, а також збільшити відношення довжин в розкладеному стані дивана до складеного. Розміри дивана-ліжка не є критичними параметрами і можуть змінюватись в залежності від побажань замовника. Так, ширина спального місця може коливатись в межах від 60 до 154 см при використанні фанери, і більше - при використанні інших матеріалів, а довжина спального місця може досягати 200 см. Розкладання дивана відбувається наступним чином: При розкладанні дивана-ліжка в положенні "ліжко" візок для білизни 2 викочується вперед. При цьому відбувається синхронний рух сидіння (передньої подушки), за яким рухається спинка (середня подушка). Рух спинки вперед призводить до руху задньої подушки, яка обертаючись навколо шарніру займає горизонтальне положення. При цьому, витягується знімний чохол 12 і покриває середню і задню подушки. Трансформація ліжка в диван відбувається в зворотному порядку. Запропонована конструкція дивана-ліжка має універсальність, простоту і легкість трансформації в положення "ліжко". В положенні "ліжко" конструкція гарантує повноцінний відпочинок за рахунок однорідної гладкої поверхні спального місця, що немає заглиблень та перепадів по висоті. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Диван-ліжко, що складається з основи, задньої стінки, боковин, візка на коліщатах-опорах, трьох подушок і механізму трансформації, який відрізняється тим, що боковини, які утворюють підлокітники, складаються з двох частин, та диван-ліжко має знімний чохол, що складається з двох частин, 1/3 і 2/3, перша з яких покриває передню подушку, а друга частина покриває середню і задню подушки, причому товщина середньої і задньої подушок менша за товщину передньої подушки. 2. Диван-ліжко за п. 1, який відрізняється тим, що має маскуючий елемент, що закриває щілину між середньою і задньою подушкою у положенні "диван". 3. Диван-ліжко за п. 1, який відрізняється тим, що диван-ліжко має розпірну планку для стабілізації кута між задньою стінкою та підлокітником. 2 UA 105177 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
