Диван-ліжко “лего”

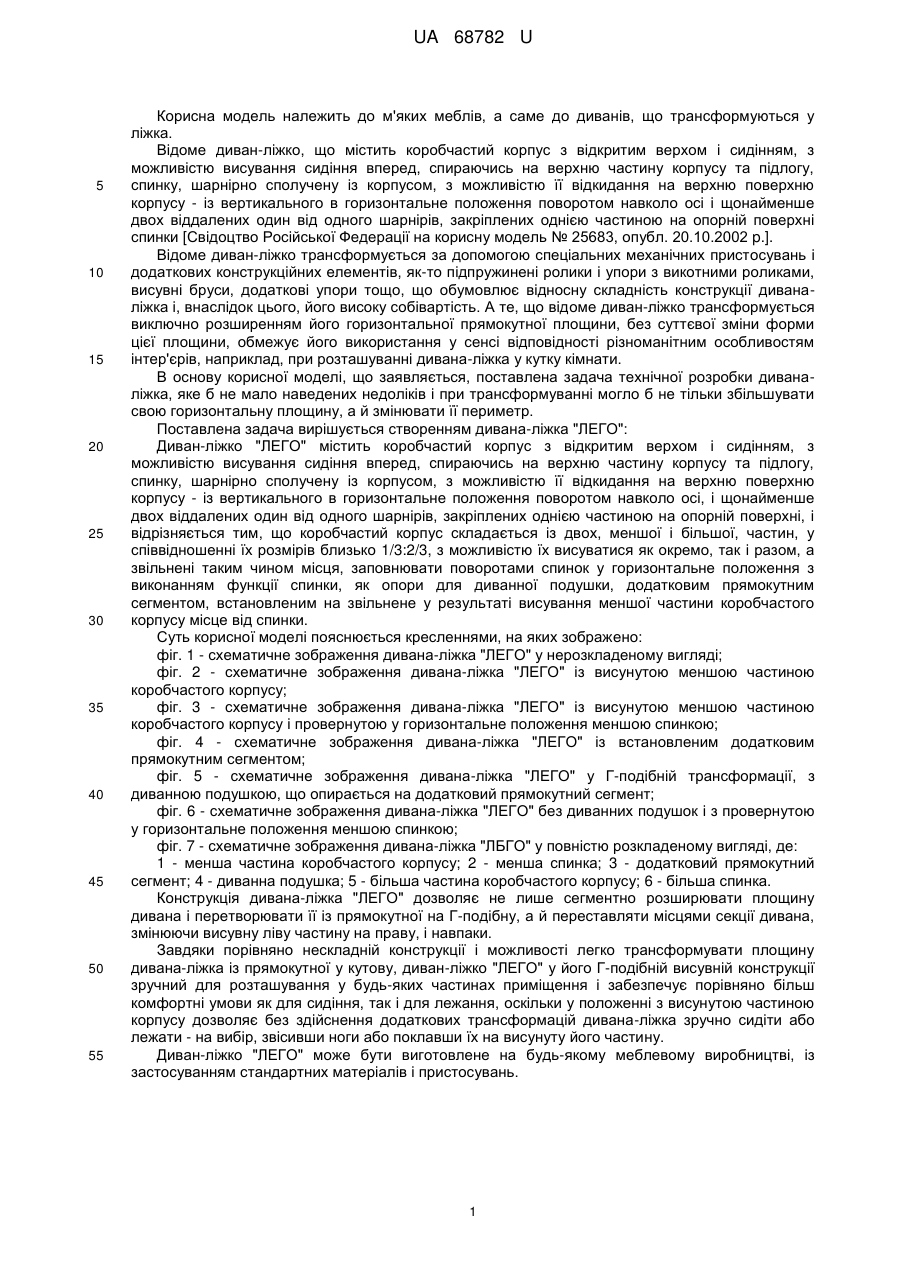

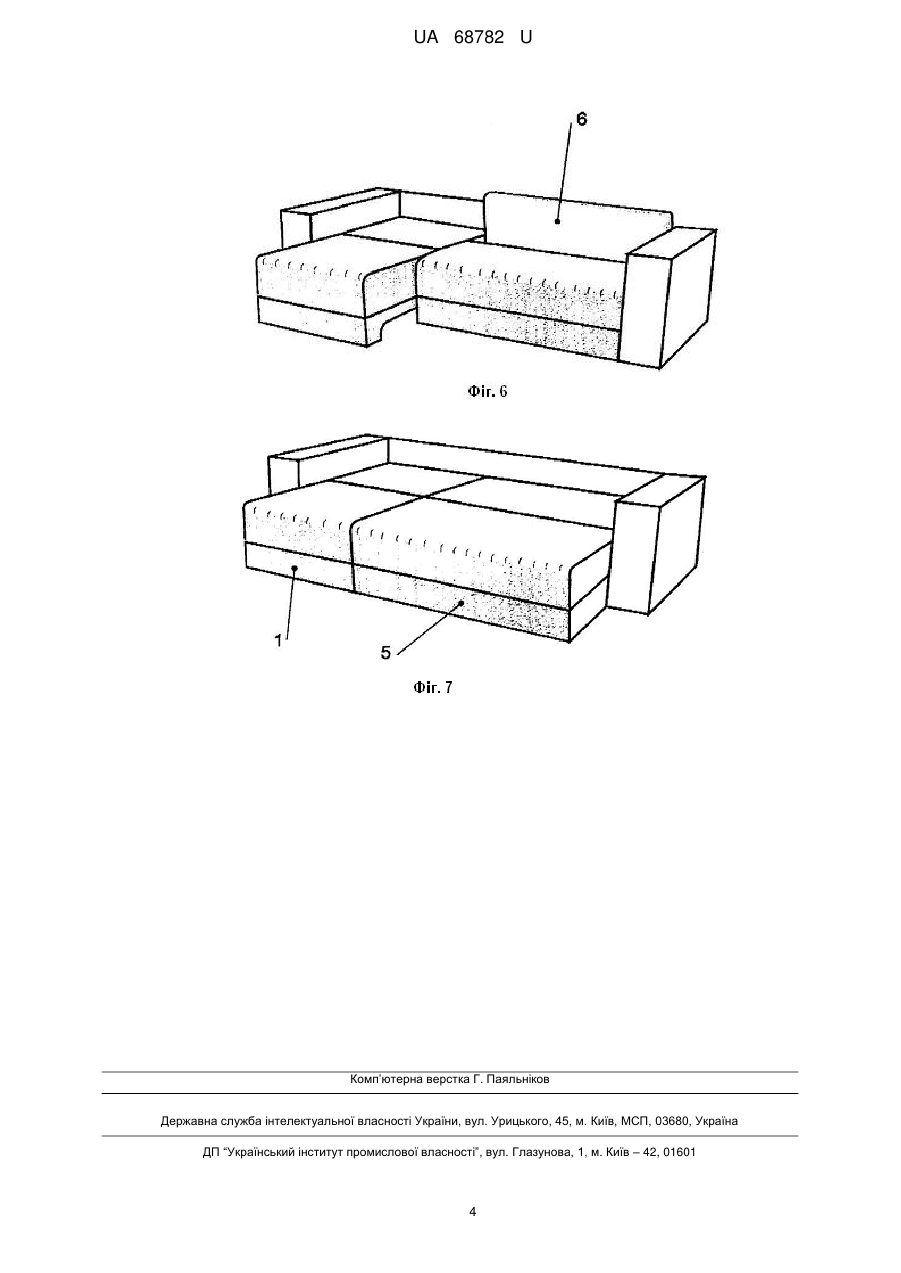

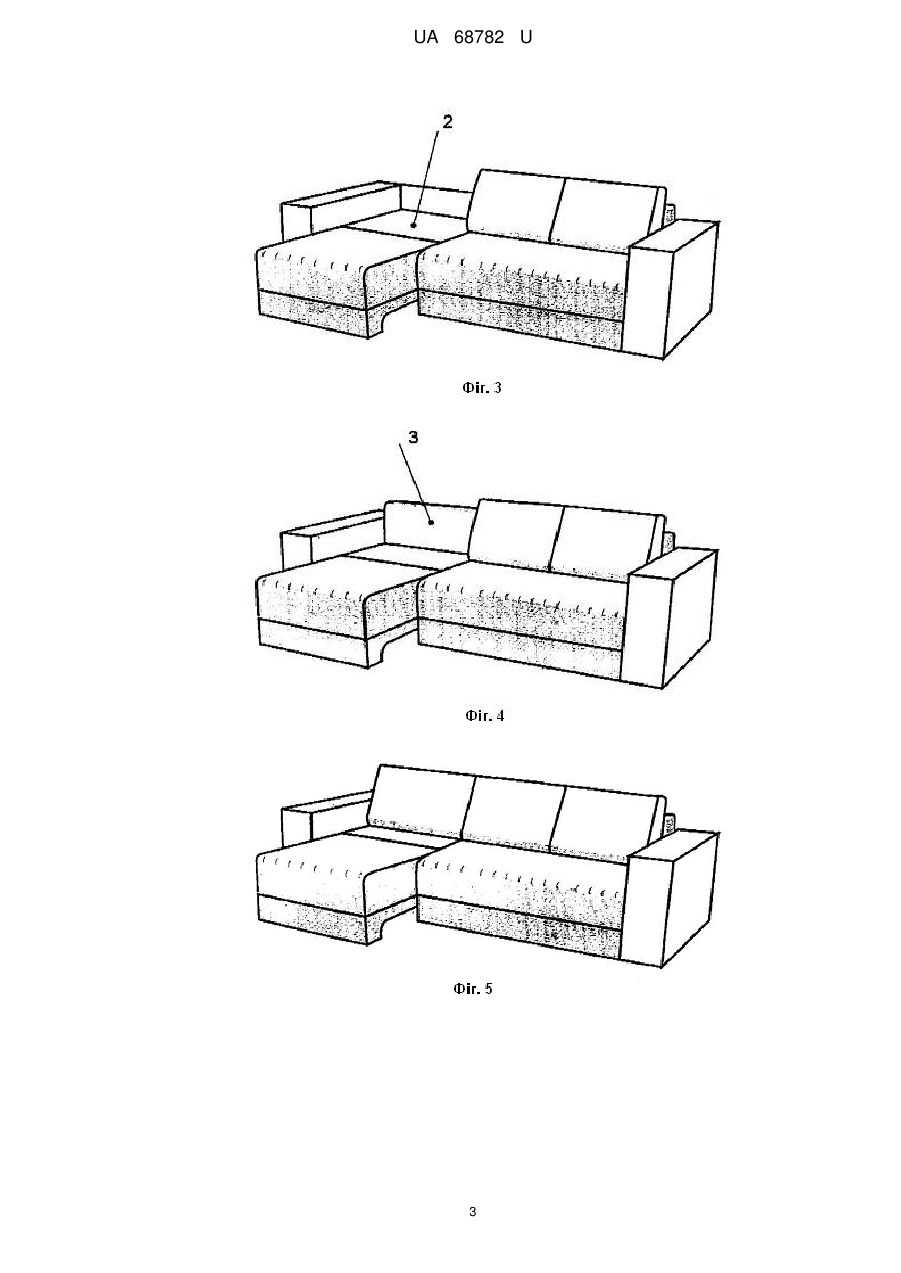

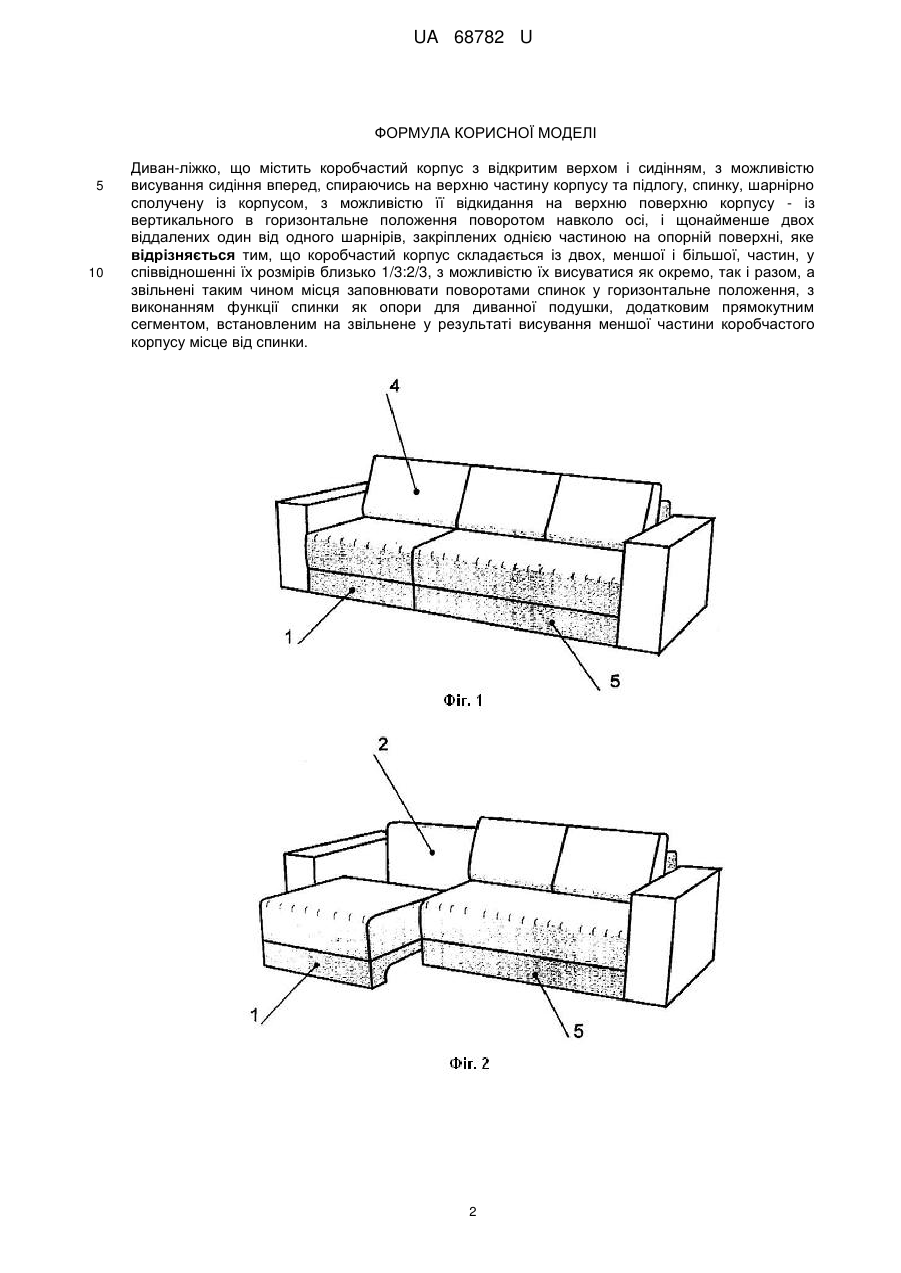

Реферат: UA 68782 U UA 68782 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до м'яких меблів, а саме до диванів, що трансформуються у ліжка. Відоме диван-ліжко, що містить коробчастий корпус з відкритим верхом і сидінням, з можливістю висування сидіння вперед, спираючись на верхню частину корпусу та підлогу, спинку, шарнірно сполучену із корпусом, з можливістю її відкидання на верхню поверхню корпусу - із вертикального в горизонтальне положення поворотом навколо осі і щонайменше двох віддалених один від одного шарнірів, закріплених однією частиною на опорній поверхні спинки [Свідоцтво Російської Федерації на корисну модель № 25683, опубл. 20.10.2002 p.]. Відоме диван-ліжко трансформується за допомогою спеціальних механічних пристосувань і додаткових конструкційних елементів, як-то підпружинені ролики і упори з викотними роликами, висувні бруси, додаткові упори тощо, що обумовлює відносну складність конструкції диваналіжка і, внаслідок цього, його високу собівартість. А те, що відоме диван-ліжко трансформується виключно розширенням його горизонтальної прямокутної площини, без суттєвої зміни форми цієї площини, обмежує його використання у сенсі відповідності різноманітним особливостям інтер'єрів, наприклад, при розташуванні дивана-ліжка у кутку кімнати. В основу корисної моделі, що заявляється, поставлена задача технічної розробки диваналіжка, яке б не мало наведених недоліків і при трансформуванні могло б не тільки збільшувати свою горизонтальну площину, а й змінювати її периметр. Поставлена задача вирішується створенням дивана-ліжка "ЛЕГО": Диван-ліжко "ЛЕГО" містить коробчастий корпус з відкритим верхом і сидінням, з можливістю висування сидіння вперед, спираючись на верхню частину корпусу та підлогу, спинку, шарнірно сполучену із корпусом, з можливістю її відкидання на верхню поверхню корпусу - із вертикального в горизонтальне положення поворотом навколо осі, і щонайменше двох віддалених один від одного шарнірів, закріплених однією частиною на опорній поверхні, і відрізняється тим, що коробчастий корпус складається із двох, меншої і більшої, частин, у співвідношенні їх розмірів близько 1/3:2/3, з можливістю їх висуватися як окремо, так і разом, а звільнені таким чином місця, заповнювати поворотами спинок у горизонтальне положення з виконанням функції спинки, як опори для диванної подушки, додатковим прямокутним сегментом, встановленим на звільнене у результаті висування меншої частини коробчастого корпусу місце від спинки. Суть корисної моделі пояснюється кресленнями, на яких зображено: фіг. 1 - схематичне зображення дивана-ліжка "ЛЕГО" у нерозкладеному вигляді; фіг. 2 - схематичне зображення дивана-ліжка "ЛЕГО" із висунутою меншою частиною коробчастого корпусу; фіг. 3 - схематичне зображення дивана-ліжка "ЛЕГО" із висунутою меншою частиною коробчастого корпусу і провернутою у горизонтальне положення меншою спинкою; фіг. 4 - схематичне зображення дивана-ліжка "ЛЕГО" із встановленим додатковим прямокутним сегментом; фіг. 5 - схематичне зображення дивана-ліжка "ЛЕГО" у Г-подібній трансформації, з диванною подушкою, що опирається на додатковий прямокутний сегмент; фіг. 6 - схематичне зображення дивана-ліжка "ЛЕГО" без диванних подушок і з провернутою у горизонтальне положення меншою спинкою; фіг. 7 - схематичне зображення дивана-ліжка "ЛБГО" у повністю розкладеному вигляді, де: 1 - менша частина коробчастого корпусу; 2 - менша спинка; 3 - додатковий прямокутний сегмент; 4 - диванна подушка; 5 - більша частина коробчастого корпусу; 6 - більша спинка. Конструкція дивана-ліжка "ЛЕГО" дозволяє не лише сегментно розширювати площину дивана і перетворювати її із прямокутної на Г-подібну, а й переставляти місцями секції дивана, змінюючи висувну ліву частину на праву, і навпаки. Завдяки порівняно нескладній конструкції і можливості легко трансформувати площину дивана-ліжка із прямокутної у кутову, диван-ліжко "ЛЕГО" у його Г-подібній висувній конструкції зручний для розташування у будь-яких частинах приміщення і забезпечує порівняно більш комфортні умови як для сидіння, так і для лежання, оскільки у положенні з висунутою частиною корпусу дозволяє без здійснення додаткових трансформацій дивана-ліжка зручно сидіти або лежати - на вибір, звісивши ноги або поклавши їх на висунуту його частину. Диван-ліжко "ЛЕГО" може бути виготовлене на будь-якому меблевому виробництві, із застосуванням стандартних матеріалів і пристосувань. 1 UA 68782 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Диван-ліжко, що містить коробчастий корпус з відкритим верхом і сидінням, з можливістю висування сидіння вперед, спираючись на верхню частину корпусу та підлогу, спинку, шарнірно сполучену із корпусом, з можливістю її відкидання на верхню поверхню корпусу - із вертикального в горизонтальне положення поворотом навколо осі, і щонайменше двох віддалених один від одного шарнірів, закріплених однією частиною на опорній поверхні, яке відрізняється тим, що коробчастий корпус складається із двох, меншої і більшої, частин, у співвідношенні їх розмірів близько 1/3:2/3, з можливістю їх висуватися як окремо, так і разом, а звільнені таким чином місця заповнювати поворотами спинок у горизонтальне положення, з виконанням функції спинки як опори для диванної подушки, додатковим прямокутним сегментом, встановленим на звільнене у результаті висування меншої частини коробчастого корпусу місце від спинки. 2 UA 68782 U 3 UA 68782 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
