Вбудований асинхронний електродвигун з короткозамкненим ротором

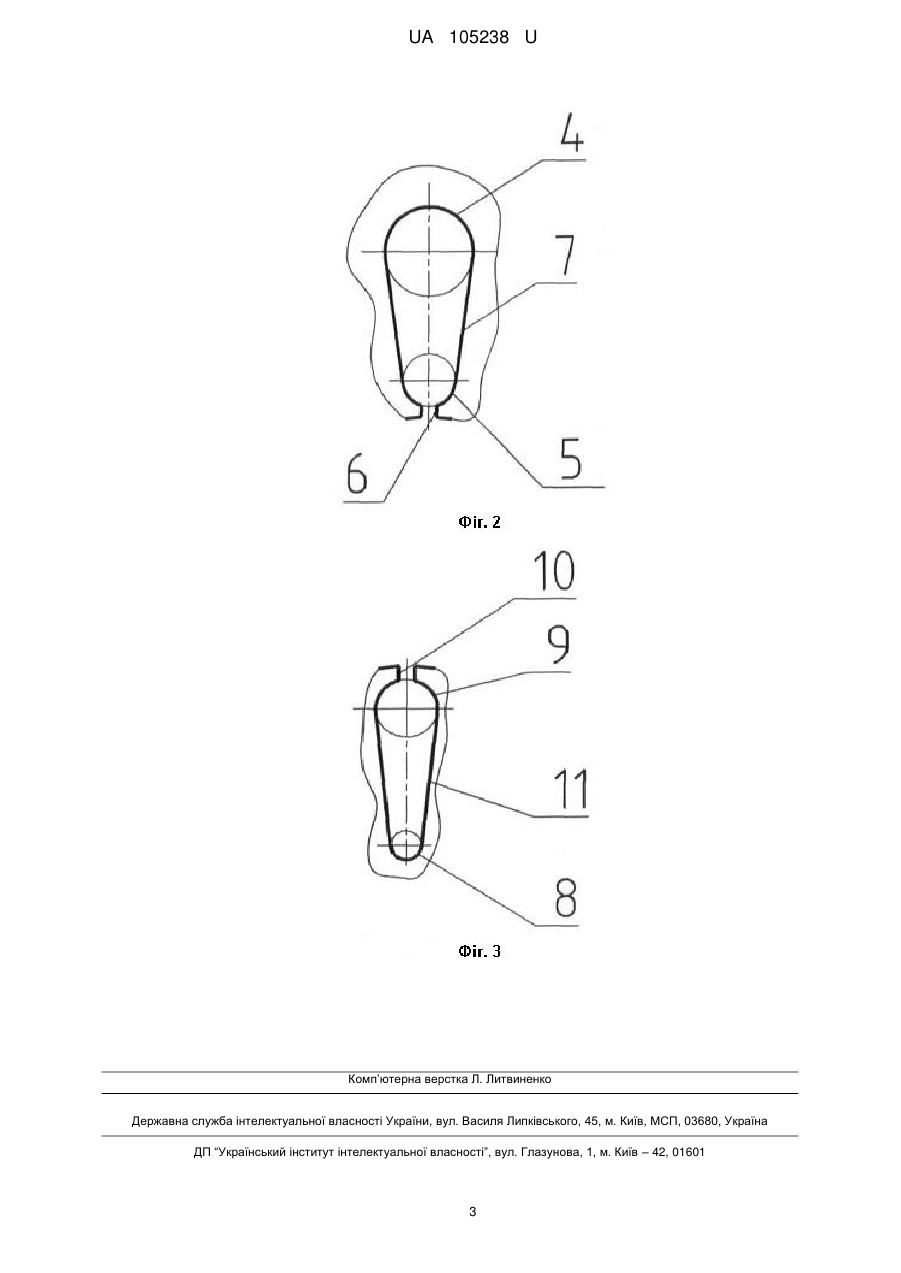

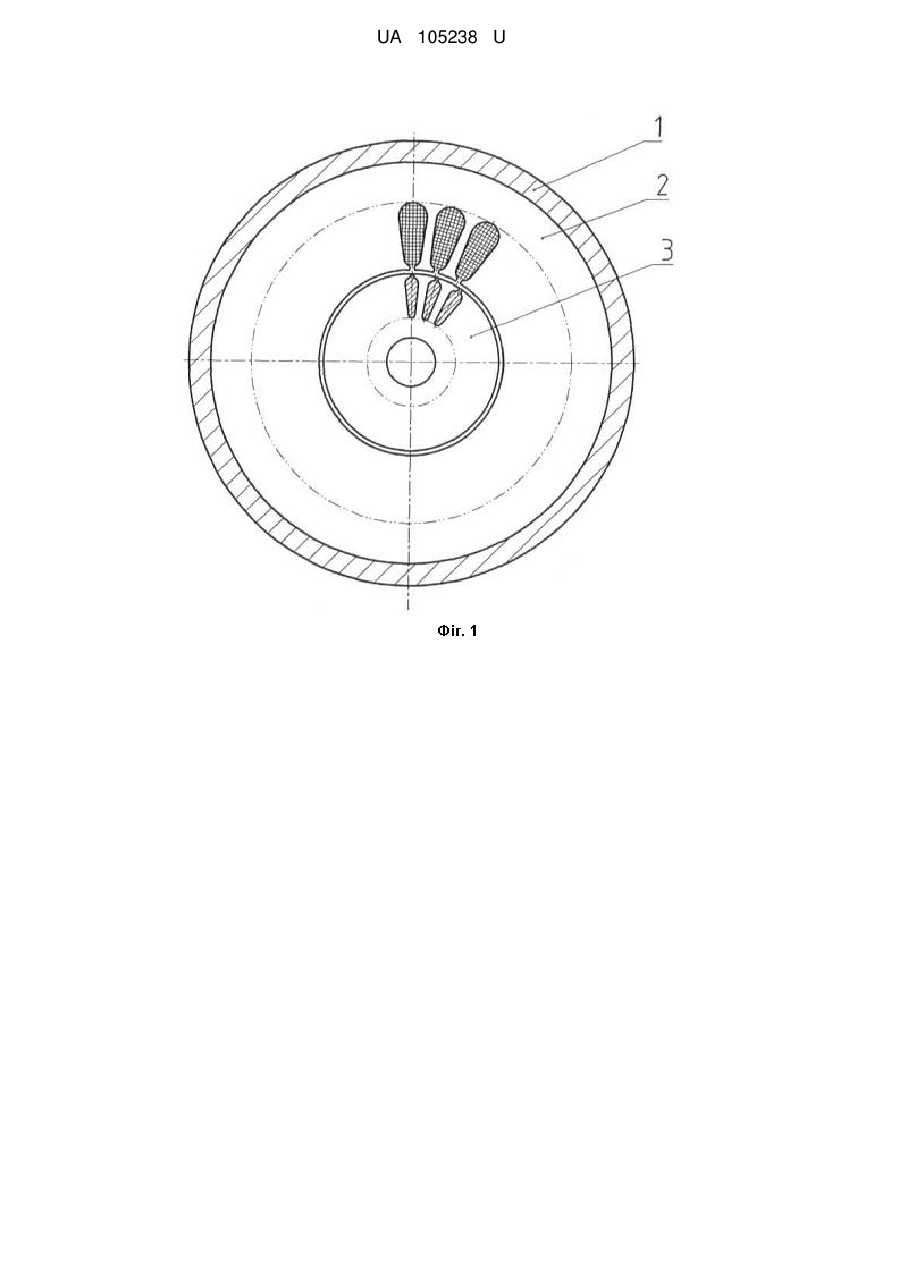

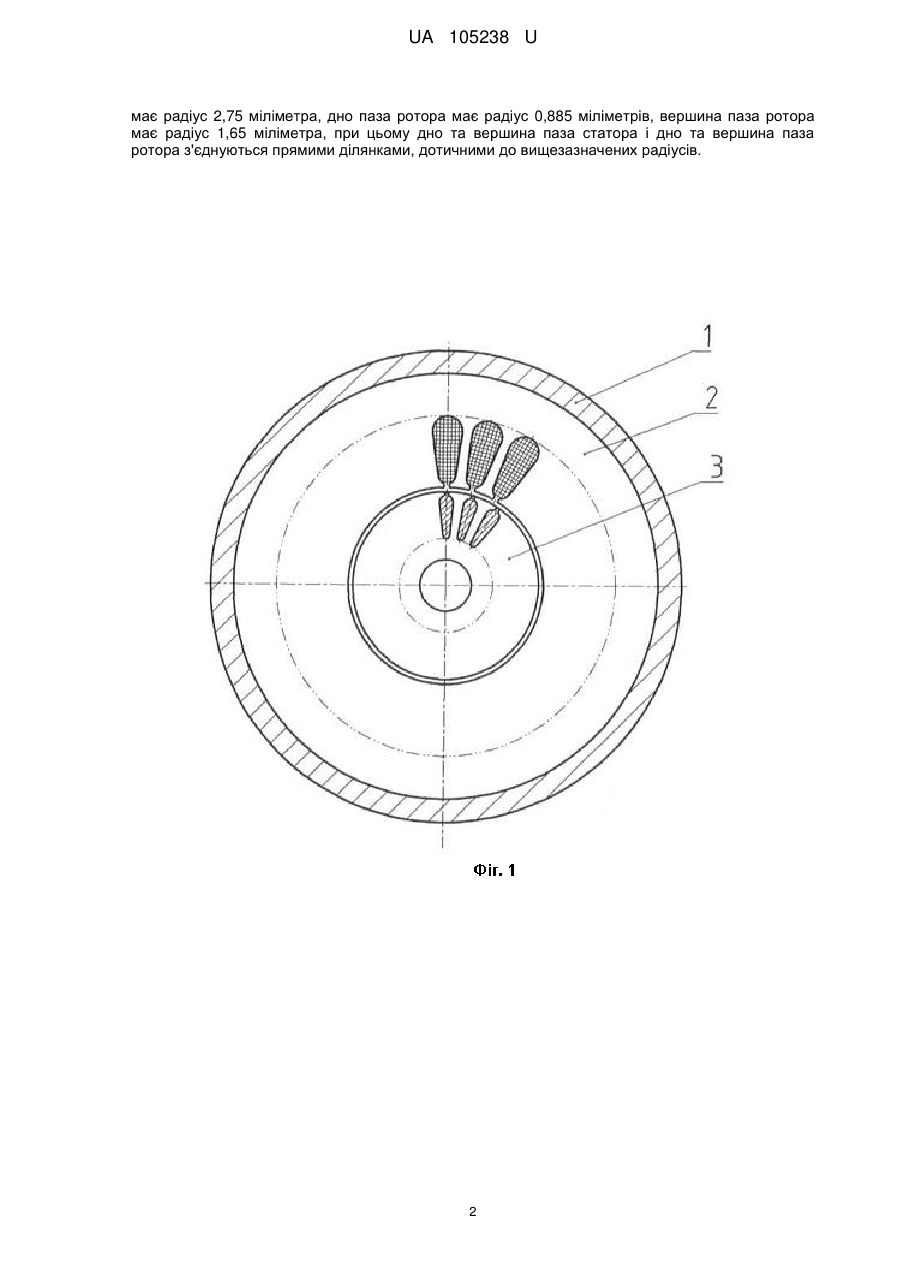

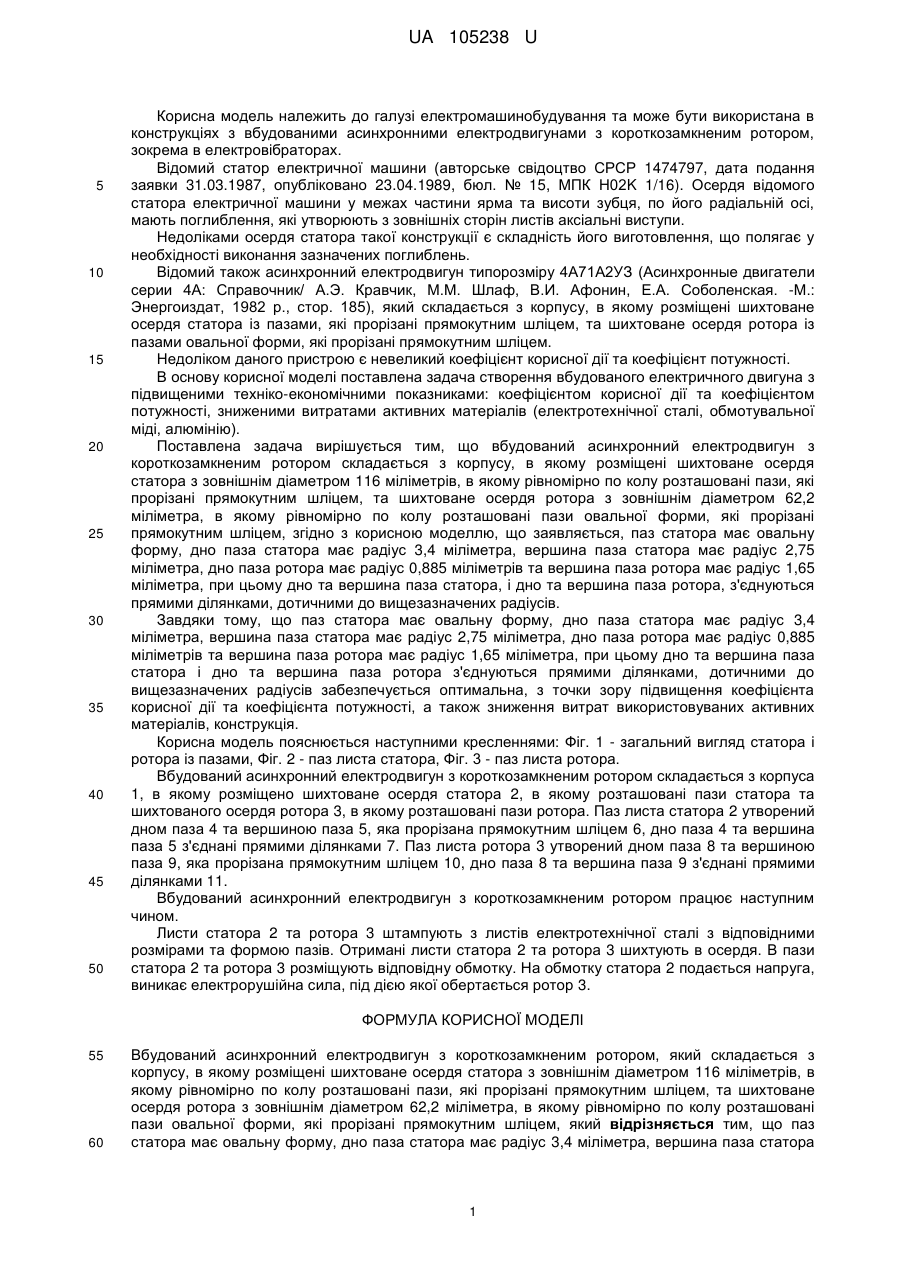

Реферат: Вбудований асинхронний електродвигун з короткозамкненим ротором складається з корпусу, в якому розміщені шихтоване осердя статора з зовнішнім діаметром 116 міліметрів, в якому рівномірно по колу розташовані пази, які прорізані прямокутним шліцем, та шихтоване осердя ротора з зовнішнім діаметром 62,2 міліметра, в якому рівномірно по колу розташовані пази овальної форми, які прорізані прямокутним шліцем. Крім цього, паз статора має овальну форму, дно паза статора має радіус 3,4 міліметра, вершина паза статора має радіус 2,75 міліметра, дно паза ротора має радіус 0,885 міліметрів, вершина паза ротора має радіус 1,65 міліметра, при цьому дно та вершина паза статора і дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів. UA 105238 U (54) ВБУДОВАНИЙ АСИНХРОННИЙ ЕЛЕКТРОДВИГУН З КОРОТКОЗАМКНЕНИМ РОТОРОМ UA 105238 U UA 105238 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі електромашинобудування та може бути використана в конструкціях з вбудованими асинхронними електродвигунами з короткозамкненим ротором, зокрема в електровібраторах. Відомий статор електричної машини (авторське свідоцтво СРСР 1474797, дата подання заявки 31.03.1987, опубліковано 23.04.1989, бюл. № 15, МПК Н02K 1/16). Осердя відомого статора електричної машини у межах частини ярма та висоти зубця, по його радіальній осі, мають поглиблення, які утворюють з зовнішніх сторін листів аксіальні виступи. Недоліками осердя статора такої конструкції є складність його виготовлення, що полягає у необхідності виконання зазначених поглиблень. Відомий також асинхронний електродвигун типорозміру 4А71А2УЗ (Асинхронные двигатели серии 4А: Справочник/ А.Э. Кравчик, М.М. Шлаф, В.И. Афонин, Е.А. Соболенская. -М.: Энергоиздат, 1982 р., стор. 185), який складається з корпусу, в якому розміщені шихтоване осердя статора із пазами, які прорізані прямокутним шліцем, та шихтоване осердя ротора із пазами овальної форми, які прорізані прямокутним шліцем. Недоліком даного пристрою є невеликий коефіцієнт корисної дії та коефіцієнт потужності. В основу корисної моделі поставлена задача створення вбудованого електричного двигуна з підвищеними техніко-економічними показниками: коефіцієнтом корисної дії та коефіцієнтом потужності, зниженими витратами активних матеріалів (електротехнічної сталі, обмотувальної міді, алюмінію). Поставлена задача вирішується тим, що вбудований асинхронний електродвигун з короткозамкненим ротором складається з корпусу, в якому розміщені шихтоване осердя статора з зовнішнім діаметром 116 міліметрів, в якому рівномірно по колу розташовані пази, які прорізані прямокутним шліцем, та шихтоване осердя ротора з зовнішнім діаметром 62,2 міліметра, в якому рівномірно по колу розташовані пази овальної форми, які прорізані прямокутним шліцем, згідно з корисною моделлю, що заявляється, паз статора має овальну форму, дно паза статора має радіус 3,4 міліметра, вершина паза статора має радіус 2,75 міліметра, дно паза ротора має радіус 0,885 міліметрів та вершина паза ротора має радіус 1,65 міліметра, при цьому дно та вершина паза статора, і дно та вершина паза ротора, з'єднуються прямими ділянками, дотичними до вищезазначених радіусів. Завдяки тому, що паз статора має овальну форму, дно паза статора має радіус 3,4 міліметра, вершина паза статора має радіус 2,75 міліметра, дно паза ротора має радіус 0,885 міліметрів та вершина паза ротора має радіус 1,65 міліметра, при цьому дно та вершина паза статора і дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів забезпечується оптимальна, з точки зору підвищення коефіцієнта корисної дії та коефіцієнта потужності, а також зниження витрат використовуваних активних матеріалів, конструкція. Корисна модель пояснюється наступними кресленнями: Фіг. 1 - загальний вигляд статора і ротора із пазами, Фіг. 2 - паз листа статора, Фіг. 3 - паз листа ротора. Вбудований асинхронний електродвигун з короткозамкненим ротором складається з корпуса 1, в якому розміщено шихтоване осердя статора 2, в якому розташовані пази статора та шихтованого осердя ротора 3, в якому розташовані пази ротора. Паз листа статора 2 утворений дном паза 4 та вершиною паза 5, яка прорізана прямокутним шліцем 6, дно паза 4 та вершина паза 5 з'єднані прямими ділянками 7. Паз листа ротора 3 утворений дном паза 8 та вершиною паза 9, яка прорізана прямокутним шліцем 10, дно паза 8 та вершина паза 9 з'єднані прямими ділянками 11. Вбудований асинхронний електродвигун з короткозамкненим ротором працює наступним чином. Листи статора 2 та ротора 3 штампують з листів електротехнічної сталі з відповідними розмірами та формою пазів. Отримані листи статора 2 та ротора 3 шихтують в осердя. В пази статора 2 та ротора 3 розміщують відповідну обмотку. На обмотку статора 2 подається напруга, виникає електрорушійна сила, під дією якої обертається ротор 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Вбудований асинхронний електродвигун з короткозамкненим ротором, який складається з корпусу, в якому розміщені шихтоване осердя статора з зовнішнім діаметром 116 міліметрів, в якому рівномірно по колу розташовані пази, які прорізані прямокутним шліцем, та шихтоване осердя ротора з зовнішнім діаметром 62,2 міліметра, в якому рівномірно по колу розташовані пази овальної форми, які прорізані прямокутним шліцем, який відрізняється тим, що паз статора має овальну форму, дно паза статора має радіус 3,4 міліметра, вершина паза статора 1 UA 105238 U має радіус 2,75 міліметра, дно паза ротора має радіус 0,885 міліметрів, вершина паза ротора має радіус 1,65 міліметра, при цьому дно та вершина паза статора і дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів. 2 UA 105238 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
