Асинхронний електродвигун з короткозамкненим ротором

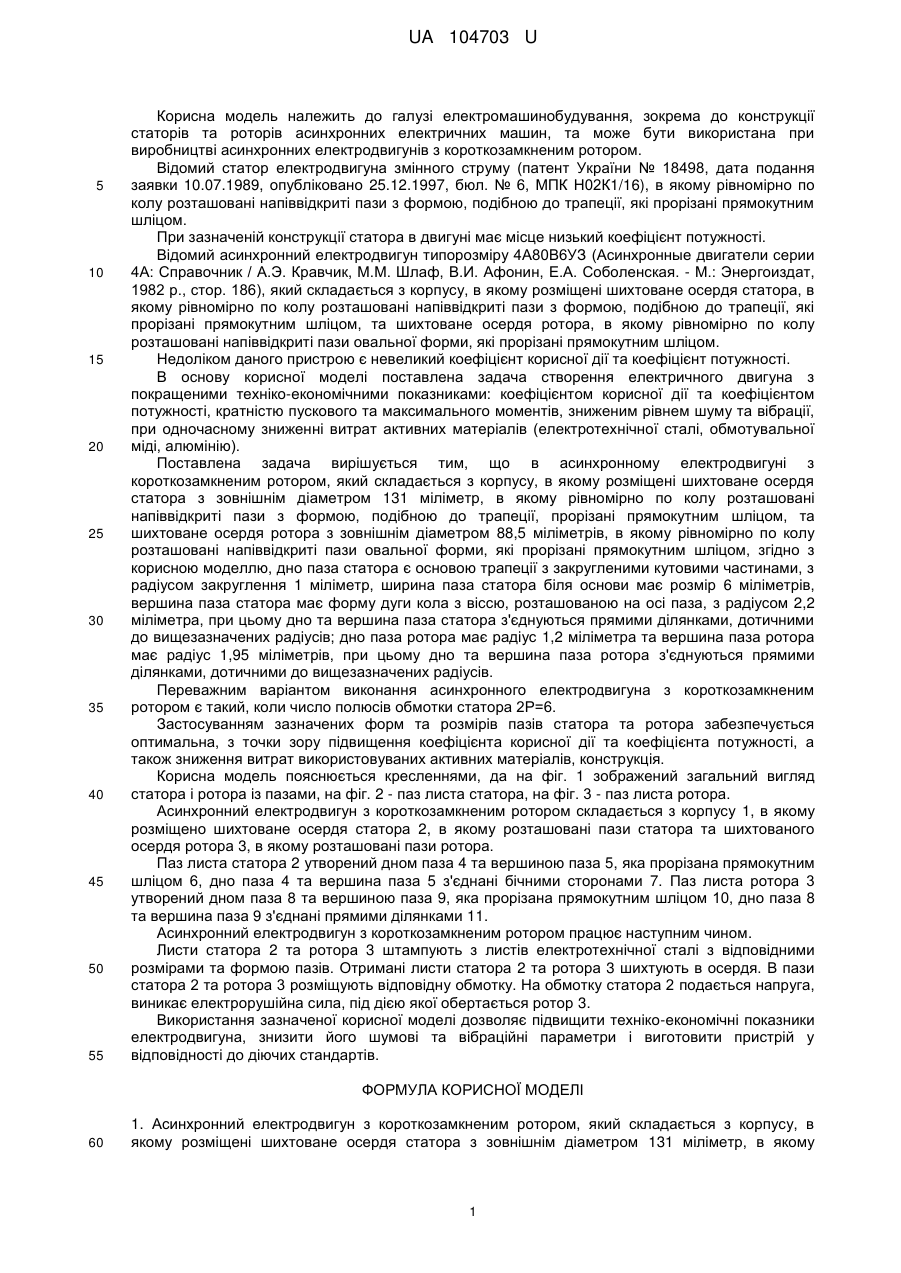

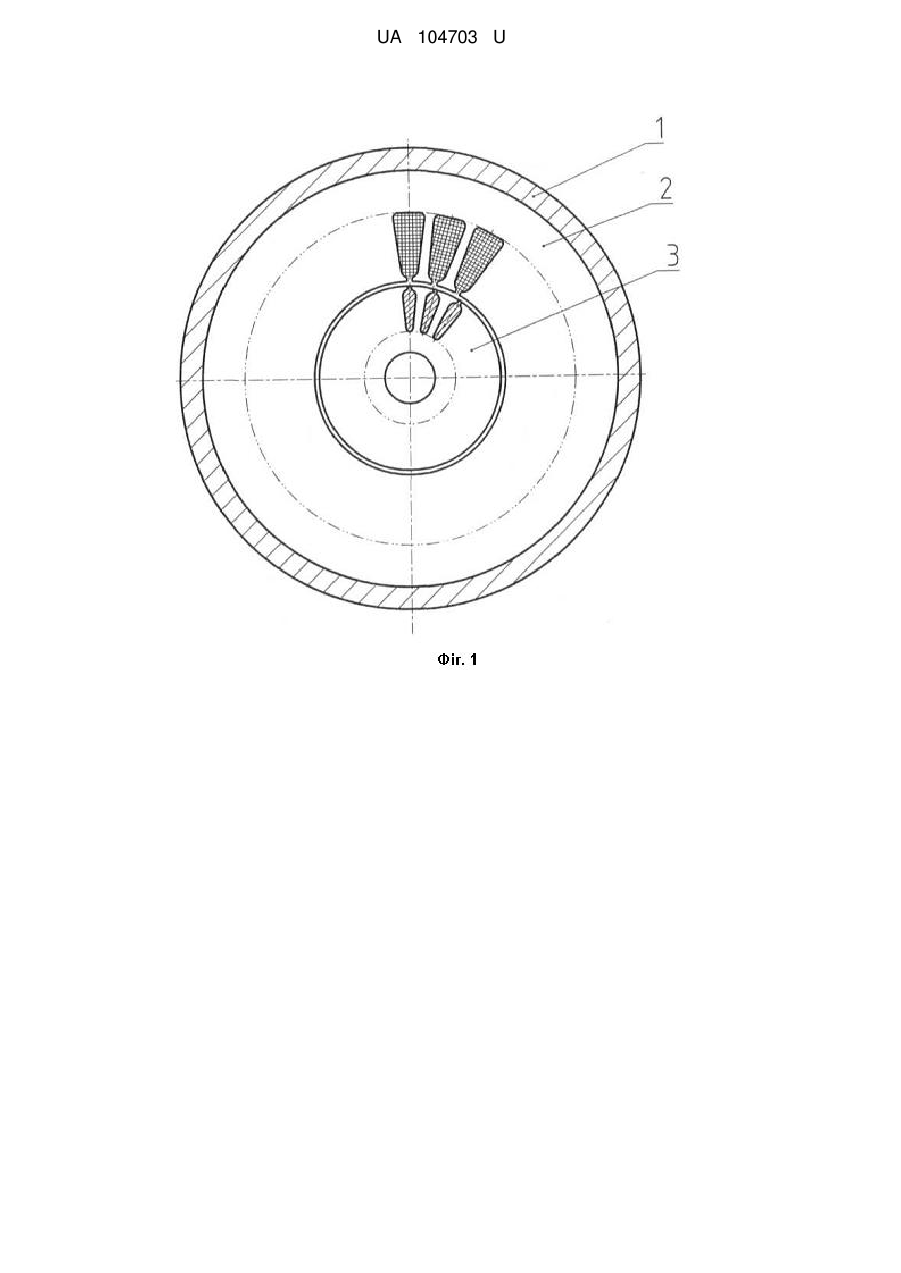

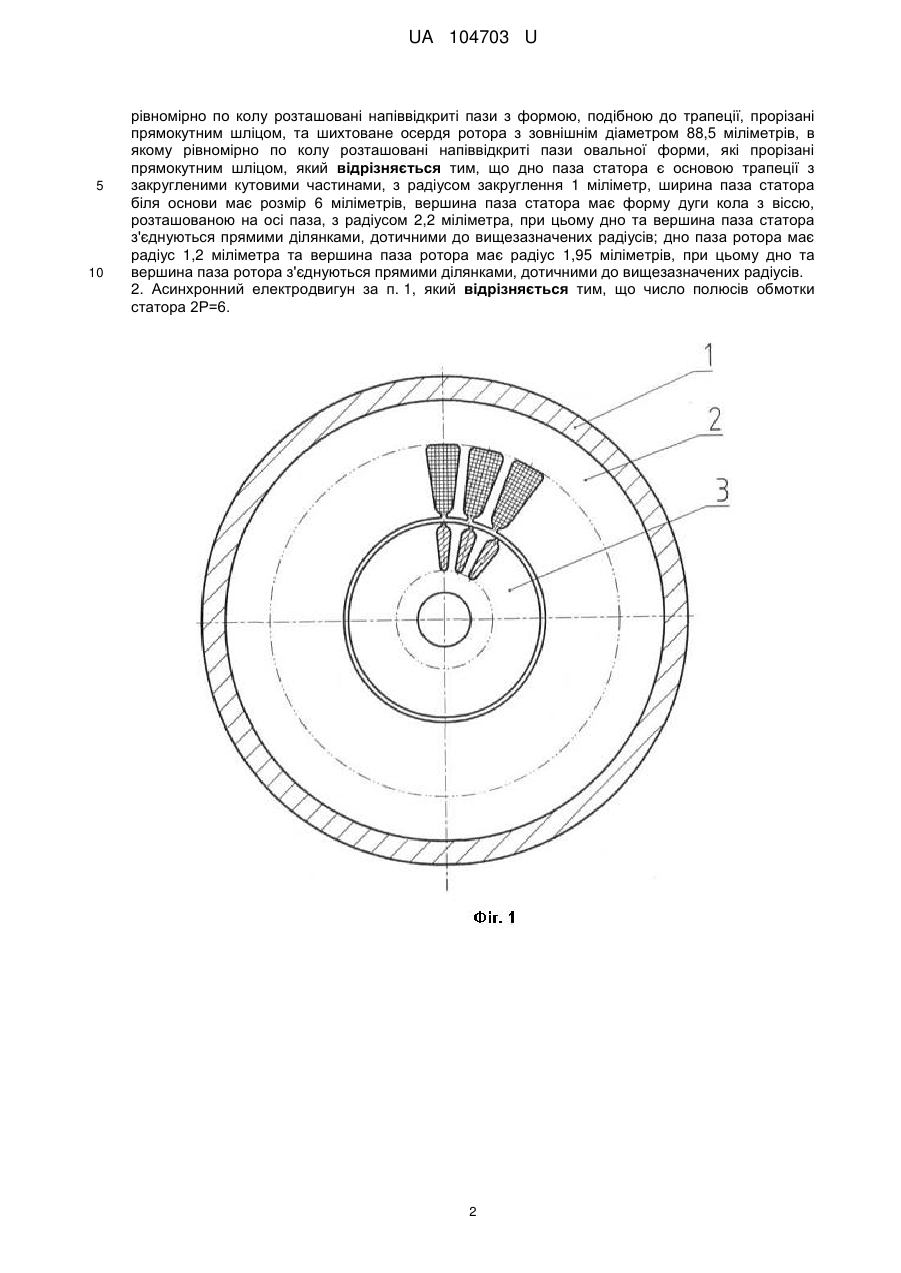

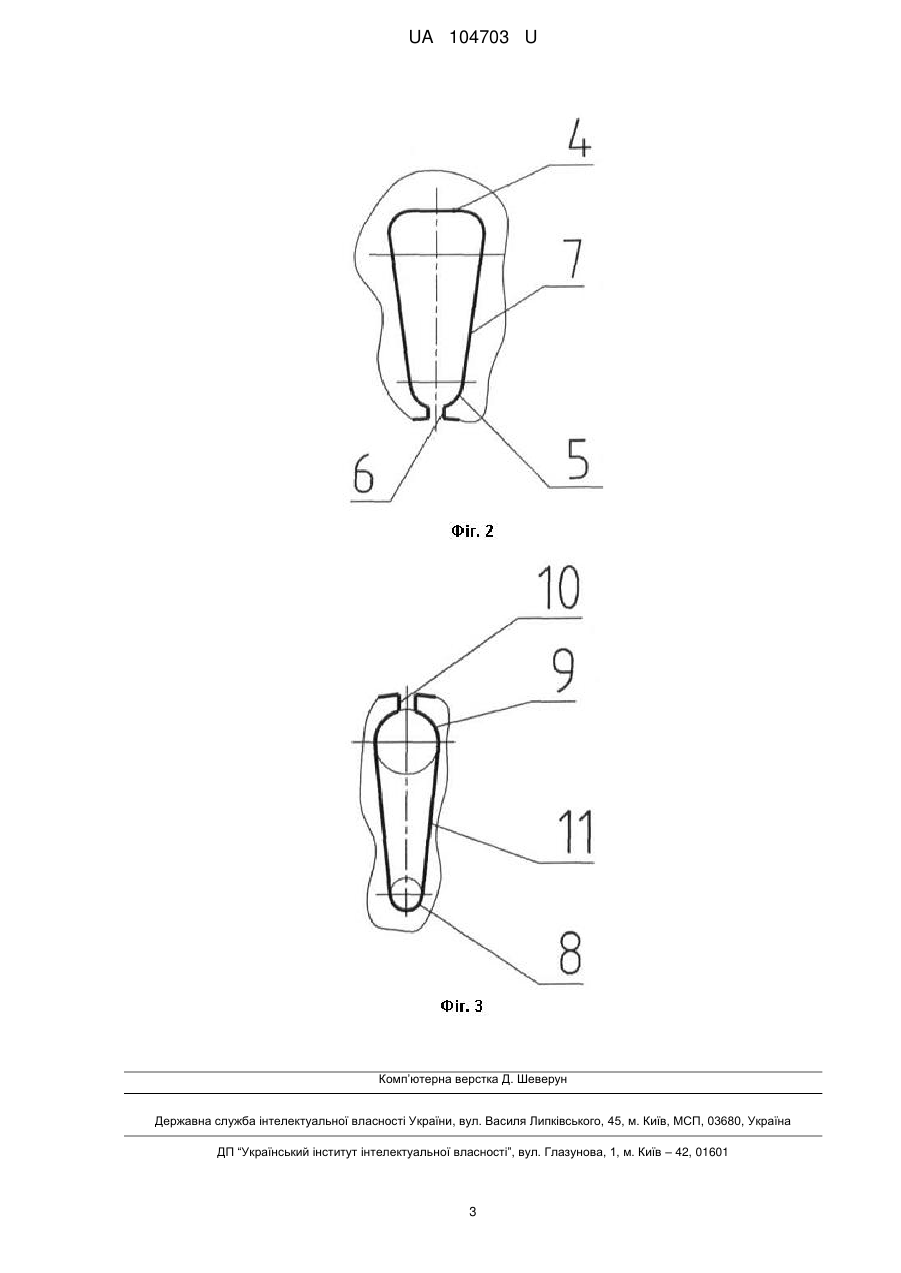

Реферат: Асинхронний електродвигун з короткозамкненим ротором складається з корпусу, в якому розміщені шихтоване осердя статора з зовнішнім діаметром 131 мм, в якому рівномірно по колу розташовані напіввідкриті пази з формою, подібною до трапеції, прорізані прямокутним шліцом, та шихтоване осердя ротора з зовнішнім діаметром 88,5 мм, в якому рівномірно по колу розташовані напіввідкриті пази овальної форми, які прорізані прямокутним шліцом. Дно паза статора є основою трапеції з закругленими кутовими частинами, з радіусом закруглення 1 мм, ширина паза статора біля основи має розмір 6 мм, вершина паза статора має форму дуги кола з віссю, розташованою на осі паза, з радіусом 2,2 мм. При цьому дно та вершина паза статора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів. Дно паза ротора має радіус 1,2 мм та вершина паза ротора має радіус 1,95 мм. При цьому дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів. UA 104703 U (54) АСИНХРОННИЙ ЕЛЕКТРОДВИГУН З КОРОТКОЗАМКНЕНИМ РОТОРОМ UA 104703 U UA 104703 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електромашинобудування, зокрема до конструкції статорів та роторів асинхронних електричних машин, та може бути використана при виробництві асинхронних електродвигунів з короткозамкненим ротором. Відомий статор електродвигуна змінного струму (патент України № 18498, дата подання заявки 10.07.1989, опубліковано 25.12.1997, бюл. № 6, МПК Н02К1/16), в якому рівномірно по колу розташовані напіввідкриті пази з формою, подібною до трапеції, які прорізані прямокутним шліцом. При зазначеній конструкції статора в двигуні має місце низький коефіцієнт потужності. Відомий асинхронний електродвигун типорозміру 4А80В6УЗ (Асинхронные двигатели серии 4А: Справочник / А.Э. Кравчик, М.М. Шлаф, В.И. Афонин, Е.А. Соболенская. - М.: Энергоиздат, 1982 р., стор. 186), який складається з корпусу, в якому розміщені шихтоване осердя статора, в якому рівномірно по колу розташовані напіввідкриті пази з формою, подібною до трапеції, які прорізані прямокутним шліцом, та шихтоване осердя ротора, в якому рівномірно по колу розташовані напіввідкриті пази овальної форми, які прорізані прямокутним шліцом. Недоліком даного пристрою є невеликий коефіцієнт корисної дії та коефіцієнт потужності. В основу корисної моделі поставлена задача створення електричного двигуна з покращеними техніко-економічними показниками: коефіцієнтом корисної дії та коефіцієнтом потужності, кратністю пускового та максимального моментів, зниженим рівнем шуму та вібрації, при одночасному зниженні витрат активних матеріалів (електротехнічної сталі, обмотувальної міді, алюмінію). Поставлена задача вирішується тим, що в асинхронному електродвигуні з короткозамкненим ротором, який складається з корпусу, в якому розміщені шихтоване осердя статора з зовнішнім діаметром 131 міліметр, в якому рівномірно по колу розташовані напіввідкриті пази з формою, подібною до трапеції, прорізані прямокутним шліцом, та шихтоване осердя ротора з зовнішнім діаметром 88,5 міліметрів, в якому рівномірно по колу розташовані напіввідкриті пази овальної форми, які прорізані прямокутним шліцом, згідно з корисною моделлю, дно паза статора є основою трапеції з закругленими кутовими частинами, з радіусом закруглення 1 міліметр, ширина паза статора біля основи має розмір 6 міліметрів, вершина паза статора має форму дуги кола з віссю, розташованою на осі паза, з радіусом 2,2 міліметра, при цьому дно та вершина паза статора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів; дно паза ротора має радіус 1,2 міліметра та вершина паза ротора має радіус 1,95 міліметрів, при цьому дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів. Переважним варіантом виконання асинхронного електродвигуна з короткозамкненим ротором є такий, коли число полюсів обмотки статора 2Р=6. Застосуванням зазначених форм та розмірів пазів статора та ротора забезпечується оптимальна, з точки зору підвищення коефіцієнта корисної дії та коефіцієнта потужності, а також зниження витрат використовуваних активних матеріалів, конструкція. Корисна модель пояснюється кресленнями, да на фіг. 1 зображений загальний вигляд статора і ротора із пазами, на фіг. 2 - паз листа статора, на фіг. 3 - паз листа ротора. Асинхронний електродвигун з короткозамкненим ротором складається з корпусу 1, в якому розміщено шихтоване осердя статора 2, в якому розташовані пази статора та шихтованого осердя ротора 3, вякому розташовані пази ротора. Паз листа статора 2 утворений дном паза 4 та вершиною паза 5, яка прорізана прямокутним шліцом 6, дно паза 4 та вершина паза 5 з'єднані бічними сторонами 7. Паз листа ротора 3 утворений дном паза 8 та вершиною паза 9, яка прорізана прямокутним шліцом 10, дно паза 8 та вершина паза 9 з'єднані прямими ділянками 11. Асинхронний електродвигун з короткозамкненим ротором працює наступним чином. Листи статора 2 та ротора 3 штампують з листів електротехнічної сталі з відповідними розмірами та формою пазів. Отримані листи статора 2 та ротора 3 шихтують в осердя. В пази статора 2 та ротора 3 розміщують відповідну обмотку. На обмотку статора 2 подається напруга, виникає електрорушійна сила, під дією якої обертається ротор 3. Використання зазначеної корисної моделі дозволяє підвищити техніко-економічні показники електродвигуна, знизити його шумові та вібраційні параметри і виготовити пристрій у відповідності до діючих стандартів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Асинхронний електродвигун з короткозамкненим ротором, який складається з корпусу, в якому розміщені шихтоване осердя статора з зовнішнім діаметром 131 міліметр, в якому 1 UA 104703 U 5 10 рівномірно по колу розташовані напіввідкриті пази з формою, подібною до трапеції, прорізані прямокутним шліцом, та шихтоване осердя ротора з зовнішнім діаметром 88,5 міліметрів, в якому рівномірно по колу розташовані напіввідкриті пази овальної форми, які прорізані прямокутним шліцом, який відрізняється тим, що дно паза статора є основою трапеції з закругленими кутовими частинами, з радіусом закруглення 1 міліметр, ширина паза статора біля основи має розмір 6 міліметрів, вершина паза статора має форму дуги кола з віссю, розташованою на осі паза, з радіусом 2,2 міліметра, при цьому дно та вершина паза статора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів; дно паза ротора має радіус 1,2 міліметра та вершина паза ротора має радіус 1,95 міліметрів, при цьому дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів. 2. Асинхронний електродвигун за п. 1, який відрізняється тим, що число полюсів обмотки статора 2Р=6. 2 UA 104703 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
