Стулка для вікна або дверей

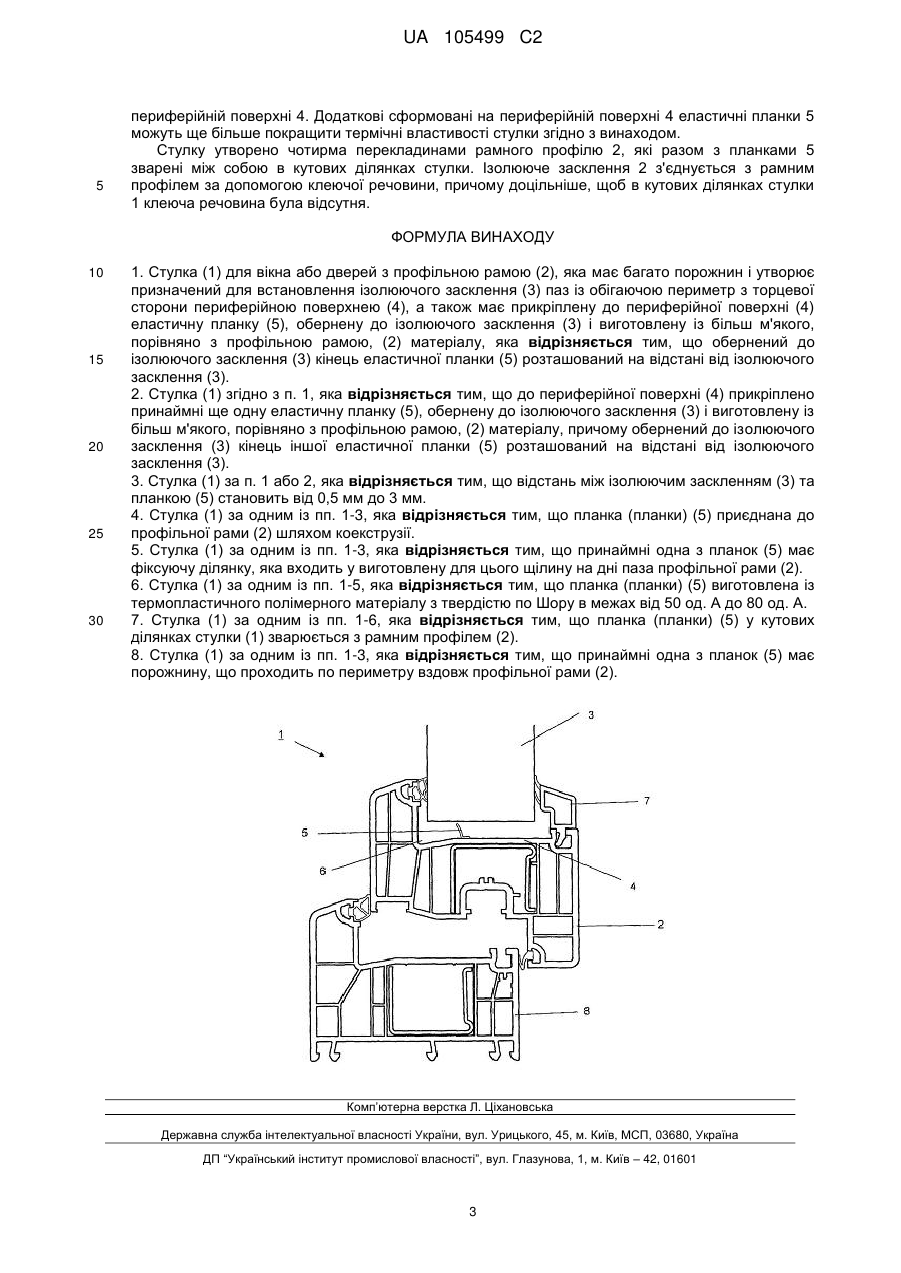

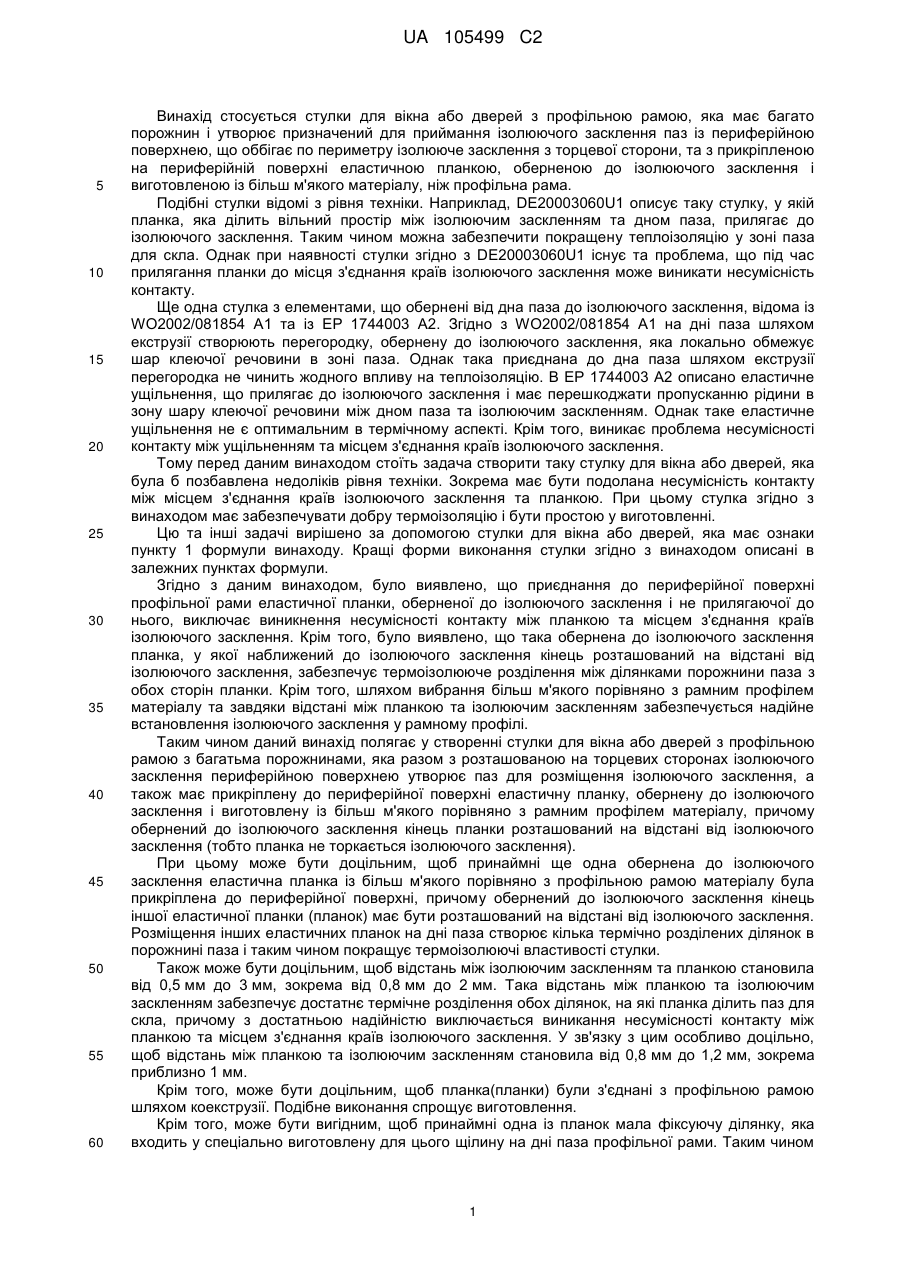

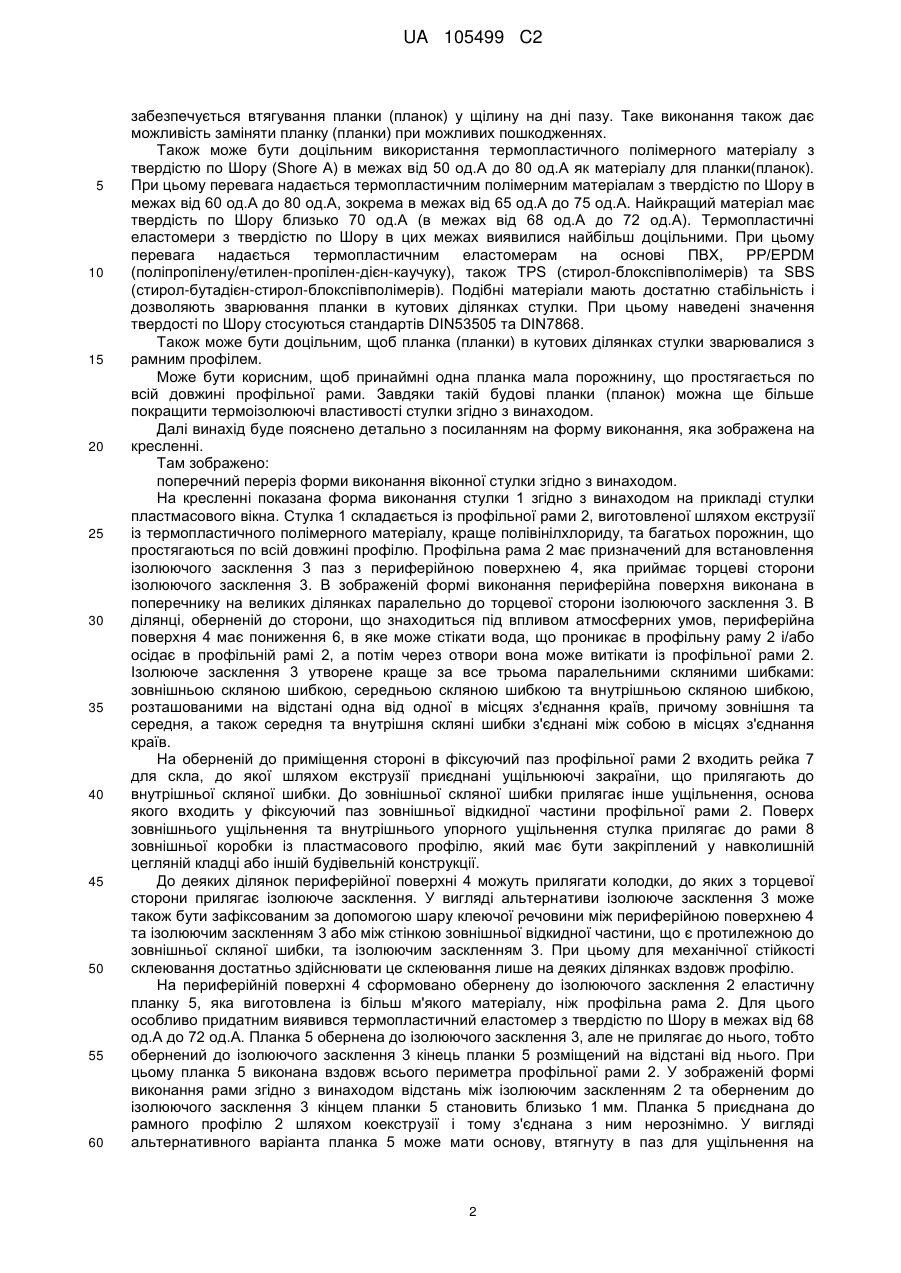

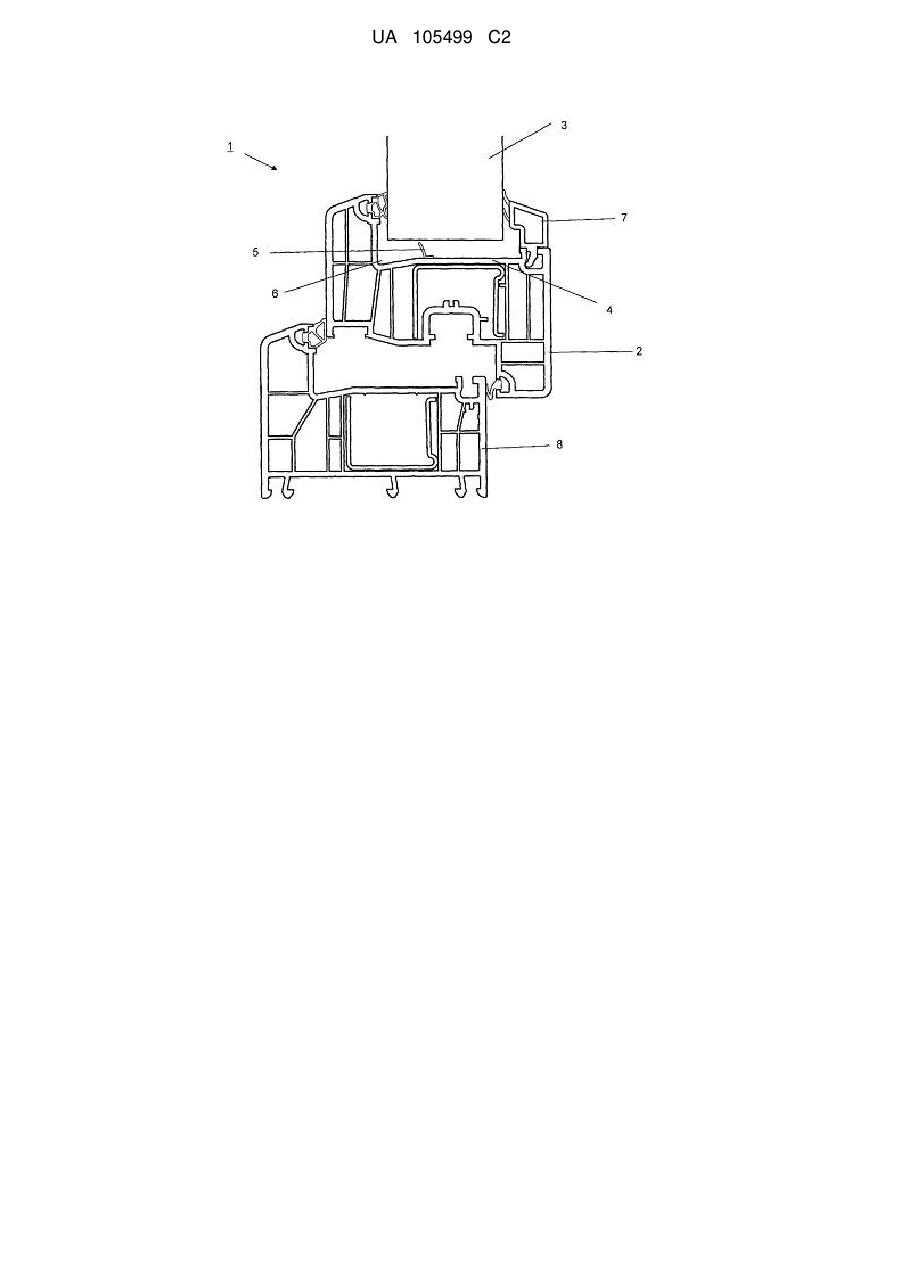

Реферат: Винахід стосується стулки (1) для вікна або дверей з профільною рамою (2), яка має багато порожнин і утворює призначений для встановлення ізолюючого засклення (3) паз із обігаючою периметр з торцевої сторони периферійною поверхнею (4), а також прикріплену до периферійної поверхні (4) еластичну планку (5), обернену до ізолюючого засклення (3) і виготовлену із більш м'якого, порівняно з профільною рамою, (2) матеріалу, причому обернений до ізолюючого засклення (3) кінець еластичної планки (5) розташований на відстані від ізолюючого засклення (3). UA 105499 C2 (12) UA 105499 C2 UA 105499 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується стулки для вікна або дверей з профільною рамою, яка має багато порожнин і утворює призначений для приймання ізолюючого засклення паз із периферійною поверхнею, що оббігає по периметру ізолююче засклення з торцевої сторони, та з прикріпленою на периферійній поверхні еластичною планкою, оберненою до ізолюючого засклення і виготовленою із більш м'якого матеріалу, ніж профільна рама. Подібні стулки відомі з рівня техніки. Наприклад, DE20003060U1 описує таку стулку, у якій планка, яка ділить вільний простір між ізолюючим заскленням та дном паза, прилягає до ізолюючого засклення. Таким чином можна забезпечити покращену теплоізоляцію у зоні паза для скла. Однак при наявності стулки згідно з DE20003060U1 існує та проблема, що під час прилягання планки до місця з'єднання країв ізолюючого засклення може виникати несумісність контакту. Ще одна стулка з елементами, що обернені від дна паза до ізолюючого засклення, відома із WO2002/081854 А1 та із ЕР 1744003 А2. Згідно з WO2002/081854 А1 на дні паза шляхом екструзії створюють перегородку, обернену до ізолюючого засклення, яка локально обмежує шар клеючої речовини в зоні паза. Однак така приєднана до дна паза шляхом екструзії перегородка не чинить жодного впливу на теплоізоляцію. В ЕР 1744003 А2 описано еластичне ущільнення, що прилягає до ізолюючого засклення і має перешкоджати пропусканню рідини в зону шару клеючої речовини між дном паза та ізолюючим заскленням. Однак таке еластичне ущільнення не є оптимальним в термічному аспекті. Крім того, виникає проблема несумісності контакту між ущільненням та місцем з'єднання країв ізолюючого засклення. Тому перед даним винаходом стоїть задача створити таку стулку для вікна або дверей, яка була б позбавлена недоліків рівня техніки. Зокрема має бути подолана несумісність контакту між місцем з'єднання країв ізолюючого засклення та планкою. При цьому стулка згідно з винаходом має забезпечувати добру термоізоляцію і бути простою у виготовленні. Цю та інші задачі вирішено за допомогою стулки для вікна або дверей, яка має ознаки пункту 1 формули винаходу. Кращі форми виконання стулки згідно з винаходом описані в залежних пунктах формули. Згідно з даним винаходом, було виявлено, що приєднання до периферійної поверхні профільної рами еластичної планки, оберненої до ізолюючого засклення і не прилягаючої до нього, виключає виникнення несумісності контакту між планкою та місцем з'єднання країв ізолюючого засклення. Крім того, було виявлено, що така обернена до ізолюючого засклення планка, у якої наближений до ізолюючого засклення кінець розташований на відстані від ізолюючого засклення, забезпечує термоізолююче розділення між ділянками порожнини паза з обох сторін планки. Крім того, шляхом вибрання більш м'якого порівняно з рамним профілем матеріалу та завдяки відстані між планкою та ізолюючим заскленням забезпечується надійне встановлення ізолюючого засклення у рамному профілі. Таким чином даний винахід полягає у створенні стулки для вікна або дверей з профільною рамою з багатьма порожнинами, яка разом з розташованою на торцевих сторонах ізолюючого засклення периферійною поверхнею утворює паз для розміщення ізолюючого засклення, а також має прикріплену до периферійної поверхні еластичну планку, обернену до ізолюючого засклення і виготовлену із більш м'якого порівняно з рамним профілем матеріалу, причому обернений до ізолюючого засклення кінець планки розташований на відстані від ізолюючого засклення (тобто планка не торкається ізолюючого засклення). При цьому може бути доцільним, щоб принаймні ще одна обернена до ізолюючого засклення еластична планка із більш м'якого порівняно з профільною рамою матеріалу була прикріплена до периферійної поверхні, причому обернений до ізолюючого засклення кінець іншої еластичної планки (планок) має бути розташований на відстані від ізолюючого засклення. Розміщення інших еластичних планок на дні паза створює кілька термічно розділених ділянок в порожнині паза і таким чином покращує термоізолюючі властивості стулки. Також може бути доцільним, щоб відстань між ізолюючим заскленням та планкою становила від 0,5 мм до 3 мм, зокрема від 0,8 мм до 2 мм. Така відстань між планкою та ізолюючим заскленням забезпечує достатнє термічне розділення обох ділянок, на які планка ділить паз для скла, причому з достатньою надійністю виключається виникання несумісності контакту між планкою та місцем з'єднання країв ізолюючого засклення. У зв'язку з цим особливо доцільно, щоб відстань між планкою та ізолюючим заскленням становила від 0,8 мм до 1,2 мм, зокрема приблизно 1 мм. Крім того, може бути доцільним, щоб планка(планки) були з'єднані з профільною рамою шляхом коекструзії. Подібне виконання спрощує виготовлення. Крім того, може бути вигідним, щоб принаймні одна із планок мала фіксуючу ділянку, яка входить у спеціально виготовлену для цього щілину на дні паза профільної рами. Таким чином 1 UA 105499 C2 5 10 15 20 25 30 35 40 45 50 55 60 забезпечується втягування планки (планок) у щілину на дні пазу. Таке виконання також дає можливість заміняти планку (планки) при можливих пошкодженнях. Також може бути доцільним використання термопластичного полімерного матеріалу з твердістю по Шору (Shore А) в межах від 50 од.А до 80 од.А як матеріалу для планки(планок). При цьому перевага надається термопластичним полімерним матеріалам з твердістю по Шору в межах від 60 од.А до 80 од.А, зокрема в межах від 65 од.А до 75 од.А. Найкращий матеріал має твердість по Шору близько 70 од.А (в межах від 68 од.А до 72 од.А). Термопластичні еластомери з твердістю по Шору в цих межах виявилися найбільш доцільними. При цьому перевага надається термопластичним еластомерам на основі ПВХ, PP/EPDM (поліпропілену/етилен-пропілен-дієн-каучуку), також TPS (стирол-блокспівполімерів) та SBS (стирол-бутадієн-стирол-блокспівполімерів). Подібні матеріали мають достатню стабільність і дозволяють зварювання планки в кутових ділянках стулки. При цьому наведені значення твердості по Шору стосуються стандартів DIN53505 та DIN7868. Також може бути доцільним, щоб планка (планки) в кутових ділянках стулки зварювалися з рамним профілем. Може бути корисним, щоб принаймні одна планка мала порожнину, що простягається по всій довжині профільної рами. Завдяки такій будові планки (планок) можна ще більше покращити термоізолюючі властивості стулки згідно з винаходом. Далі винахід буде пояснено детально з посиланням на форму виконання, яка зображена на кресленні. Там зображено: поперечний переріз форми виконання віконної стулки згідно з винаходом. На кресленні показана форма виконання стулки 1 згідно з винаходом на прикладі стулки пластмасового вікна. Стулка 1 складається із профільної рами 2, виготовленої шляхом екструзії із термопластичного полімерного матеріалу, краще полівінілхлориду, та багатьох порожнин, що простягаються по всій довжині профілю. Профільна рама 2 має призначений для встановлення ізолюючого засклення 3 паз з периферійною поверхнею 4, яка приймає торцеві сторони ізолюючого засклення 3. В зображеній формі виконання периферійна поверхня виконана в поперечнику на великих ділянках паралельно до торцевої сторони ізолюючого засклення 3. В ділянці, оберненій до сторони, що знаходиться під впливом атмосферних умов, периферійна поверхня 4 має пониження 6, в яке може стікати вода, що проникає в профільну раму 2 і/або осідає в профільній рамі 2, а потім через отвори вона може витікати із профільної рами 2. Ізолююче засклення 3 утворене краще за все трьома паралельними скляними шибками: зовнішньою скляною шибкою, середньою скляною шибкою та внутрішньою скляною шибкою, розташованими на відстані одна від одної в місцях з'єднання країв, причому зовнішня та середня, а також середня та внутрішня скляні шибки з'єднані між собою в місцях з'єднання країв. На оберненій до приміщення стороні в фіксуючий паз профільної рами 2 входить рейка 7 для скла, до якої шляхом екструзії приєднані ущільнюючі закраїни, що прилягають до внутрішньої скляної шибки. До зовнішньої скляної шибки прилягає інше ущільнення, основа якого входить у фіксуючий паз зовнішньої відкидної частини профільної рами 2. Поверх зовнішнього ущільнення та внутрішнього упорного ущільнення стулка прилягає до рами 8 зовнішньої коробки із пластмасового профілю, який має бути закріплений у навколишній цегляній кладці або іншій будівельній конструкції. До деяких ділянок периферійної поверхні 4 можуть прилягати колодки, до яких з торцевої сторони прилягає ізолююче засклення. У вигляді альтернативи ізолююче засклення 3 може також бути зафіксованим за допомогою шару клеючої речовини між периферійною поверхнею 4 та ізолюючим заскленням 3 або між стінкою зовнішньої відкидної частини, що є протилежною до зовнішньої скляної шибки, та ізолюючим заскленням 3. При цьому для механічної стійкості склеювання достатньо здійснювати це склеювання лише на деяких ділянках вздовж профілю. На периферійній поверхні 4 сформовано обернену до ізолюючого засклення 2 еластичну планку 5, яка виготовлена із більш м'якого матеріалу, ніж профільна рама 2. Для цього особливо придатним виявився термопластичний еластомер з твердістю по Шору в межах від 68 од.А до 72 од.А. Планка 5 обернена до ізолюючого засклення 3, але не прилягає до нього, тобто обернений до ізолюючого засклення 3 кінець планки 5 розміщений на відстані від нього. При цьому планка 5 виконана вздовж всього периметра профільної рами 2. У зображеній формі виконання рами згідно з винаходом відстань між ізолюючим заскленням 2 та оберненим до ізолюючого засклення 3 кінцем планки 5 становить близько 1 мм. Планка 5 приєднана до рамного профілю 2 шляхом коекструзії і тому з'єднана з ним нерознімно. У вигляді альтернативного варіанта планка 5 може мати основу, втягнуту в паз для ущільнення на 2 UA 105499 C2 5 периферійній поверхні 4. Додаткові сформовані на периферійній поверхні 4 еластичні планки 5 можуть ще більше покращити термічні властивості стулки згідно з винаходом. Стулку утворено чотирма перекладинами рамного профілю 2, які разом з планками 5 зварені між собою в кутових ділянках стулки. Ізолююче засклення 2 з'єднується з рамним профілем за допомогою клеючої речовини, причому доцільніше, щоб в кутових ділянках стулки 1 клеюча речовина була відсутня. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 1. Стулка (1) для вікна або дверей з профільною рамою (2), яка має багато порожнин і утворює призначений для встановлення ізолюючого засклення (3) паз із обігаючою периметр з торцевої сторони периферійною поверхнею (4), а також має прикріплену до периферійної поверхні (4) еластичну планку (5), обернену до ізолюючого засклення (3) і виготовлену із більш м'якого, порівняно з профільною рамою, (2) матеріалу, яка відрізняється тим, що обернений до ізолюючого засклення (3) кінець еластичної планки (5) розташований на відстані від ізолюючого засклення (3). 2. Стулка (1) згідно з п. 1, яка відрізняється тим, що до периферійної поверхні (4) прикріплено принаймні ще одну еластичну планку (5), обернену до ізолюючого засклення (3) і виготовлену із більш м'якого, порівняно з профільною рамою, (2) матеріалу, причому обернений до ізолюючого засклення (3) кінець іншої еластичної планки (5) розташований на відстані від ізолюючого засклення (3). 3. Стулка (1) за п. 1 або 2, яка відрізняється тим, що відстань між ізолюючим заскленням (3) та планкою (5) становить від 0,5 мм до 3 мм. 4. Стулка (1) за одним із пп. 1-3, яка відрізняється тим, що планка (планки) (5) приєднана до профільної рами (2) шляхом коекструзії. 5. Стулка (1) за одним із пп. 1-3, яка відрізняється тим, що принаймні одна з планок (5) має фіксуючу ділянку, яка входить у виготовлену для цього щілину на дні паза профільної рами (2). 6. Стулка (1) за одним із пп. 1-5, яка відрізняється тим, що планка (планки) (5) виготовлена із термопластичного полімерного матеріалу з твердістю по Шору в межах від 50 од. А до 80 од. А. 7. Стулка (1) за одним із пп. 1-6, яка відрізняється тим, що планка (планки) (5) у кутових ділянках стулки (1) зварюється з рамним профілем (2). 8. Стулка (1) за одним із пп. 1-3, яка відрізняється тим, що принаймні одна з планок (5) має порожнину, що проходить по периметру вздовж профільної рами (2). Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
