Номер патенту: 79627

Опубліковано: 10.07.2007

Автор: Херглотц Тібор

Завантажити PDF файл.

Формула / Реферат

1. Частина 100 петлі (стулкова або рамна частина петлі) для дверей, вікон і т.п., яка містить щонайменше одну закріплену на передній поверхні (2) нерухомої рами дверей, вікна і т.п. рамну частину петлі і закріплену на стулці дверей, вікна і т.п. стулкову частину петлі, яка шарнірною частиною охоплює шарнірну частину рамної частини петлі і в охоплюючій ділянці з'єднана з можливістю повороту з рамною частиною петлі за допомогою вертикального у вбудованому положенні пальця (5), що проходить через шарнірні частини і утворює шарнірну вісь (А), горизонтально віддалену у бік від шарнірної частини (3) однієї з частин петлі, кріпильну частину (6), якою частина (100) петлі може бути закріплена на передній поверхні (2) нерухомої рами або стулки (1), прямолінійну напрямну (9, 11; 10, 12), по якій шарнірна частина (3) може бути зміщена горизонтально до кріпильної частини (6) і паралельно до площини рами, і привід зміщення, за допомогою якого може бути здійснене зміщення, яка відрізняється тим, що кріпильна частина (6) охоплює ззаду шарнірну частину (3) між нею і передньою поверхнею (2), а прямолінійна напрямна (9, 11; 10, 12) передбачена на повернутих одна до одної зовнішніх сторонах шарнірної (3) і кріпильної (6) частин, при цьому привід зміщення містить ексцентрик (20), який має можливість повороту навколо перпендикулярної  площини рами осі, який встановлений в шарнірній частині (3) і периферією ексцентрикової частини (19) входить у вертикальний подовжений отвір кріпильної частини (6).

2. Частина за п. 1, яка відрізняється тим, що шарнірна частина (3) має, по суті, циліндричну зовнішню периферію.

3. Частина за п. 1 або 2, яка відрізняється тим, що кріпильна частина (6) виконана, по суті, пластинчатою.

4. Частина за п. 1, яка відрізняється тим, що прямолінійна напрямна має взаємодіючі відповідні одна одній горизонтальні напрямні поверхні.

5. Частина за п. 4, яка відрізняється тим, що кріпильна частина (6) або шарнірна частина (3) має горизонтальні напрямні ребра (9, 10), які входять у напрямні пази (11, 12) відповідно іншій частині.

6. Частина за п. 5, яка відрізняється тим, що напрямні ребра (9, 10) передбачені на кріпильній частині (6), а напрямні пази (11, 12) - на шарнірній частині (3).

7. Частина за п. 5 або 6, яка відрізняється тим, що кожне напрямне ребро (9, 10) з відповідним напрямним пазом (11, 12) передбачене в зоні верхнього або нижнього краю кріпильної частини (6).

8. Частина за  п. 1, яка відрізняється тим, що з'єднання і фіксація шарнірної (3) і кріпильної (6) частин одна на одній реалізовані за допомогою фіксуючих гвинтів (21, 22), що проходять позаду через горизонтальні подовжені отвори (23, 24) кріпильної частини (6) і перпендикулярно до площини рами.

Текст

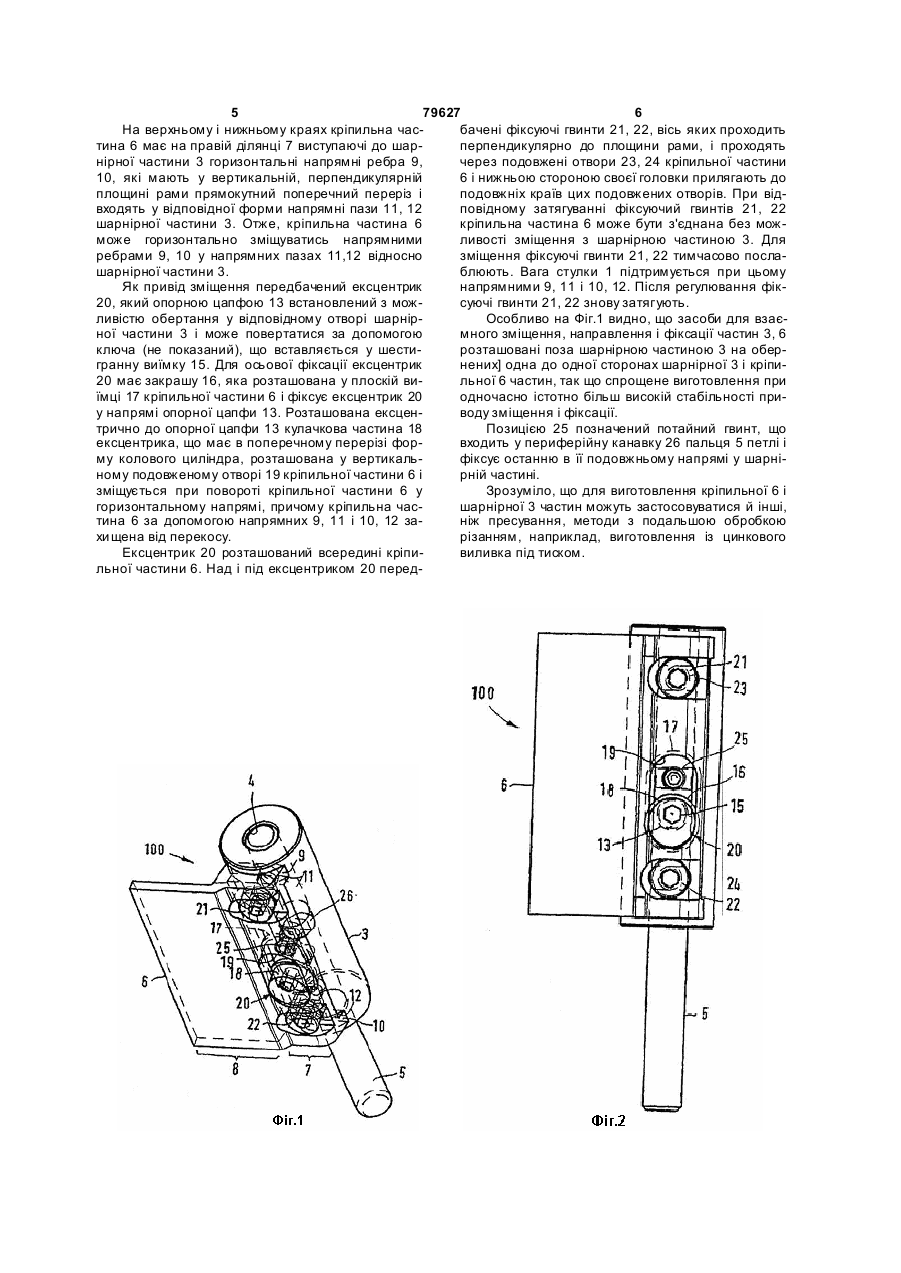

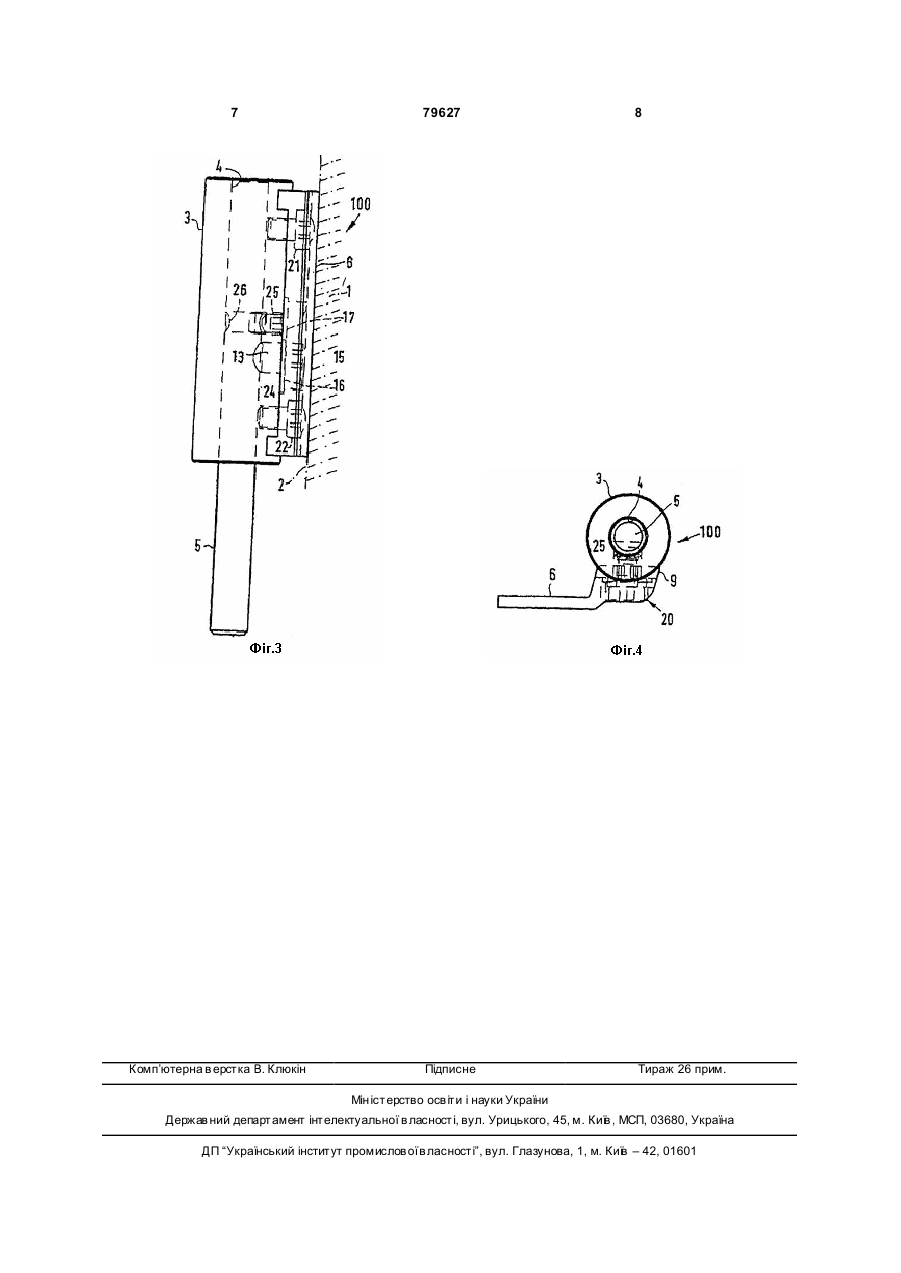

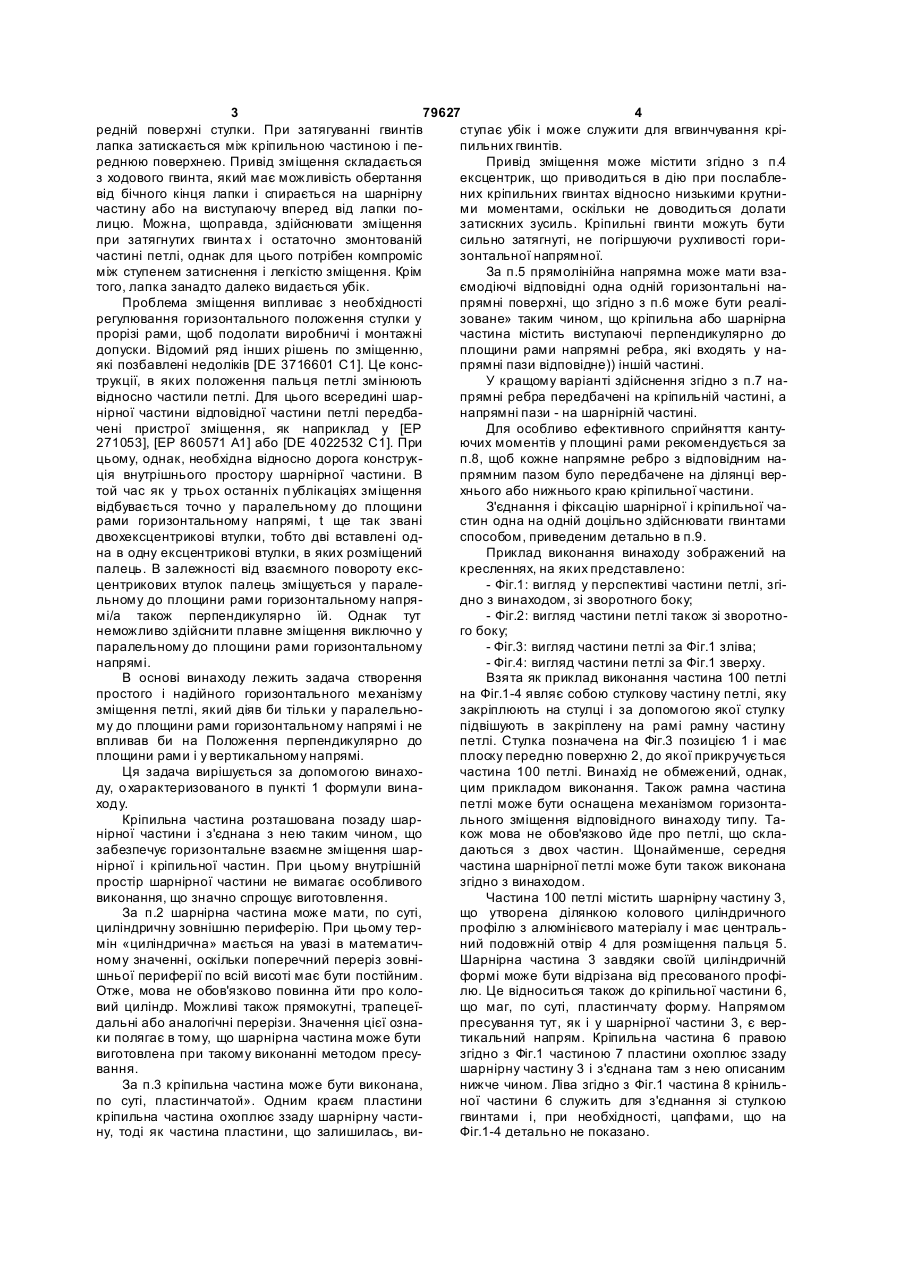

1. Частина 100 петлі (стулкова або рамна частина петлі) для дверей, вікон і т.п., яка містить щонайменше одну закріплену на передній поверхні (2) нерухомої рами дверей, вікна і т.п. рамну частину петлі і закріплену на стулці дверей, вікна і т.п. стулкову частину петлі, яка шарнірною частиною охоплює шарнірну частину рамної частини петлі і в охоплюючій ділянці з'єднана з можливістю повороту з рамною частиною петлі за допомогою вертикального у вбудованому положенні пальця (5), що проходить через шарнірні частини і утворює шарнірну вісь (А), горизонтально віддалену у бік від шарнірної частини (3) однієї з частин петлі, кріпильну частину (6), якою частина (100) петлі може бути закріплена на передній поверхні (2) нерухомої рами або стулки (1), прямолінійну напрямну (9, 11; 10, 12), по якій шарнірна частина (3) може бути зміщена горизонтально до кріпильної частини (6) і паралельно до площини рами, і привід зміщення, за допомогою якого може бути здійснене зміщення, яка відрізняється тим, що кріпильна частина (6) охоплює ззаду шарнірну частину (3) між нею і передньою поверхнею (2), а прямолінійна напрямна (9, 11; 10, 12) передбачена на по C2 2 UA 1 3 79627 4 редній поверхні стулки. При затягуванні гвинтів ступає убік і може служити для вгвинчування крілапка затискається між кріпильною частиною і пепильних гвинтів. реднюю поверхнею. Привід зміщення складається Привід зміщення може містити згідно з п.4 з ходового гвинта, який має можливість обертання ексцентрик, що приводиться в дію при послаблевід бічного кінця лапки і спирається на шарнірну них кріпильних гвинтах відносно низькими крутничастину або на виступаючу вперед від лапки поми моментами, оскільки не доводиться долати лицю. Можна, щоправда, здійснювати зміщення затискних зусиль. Кріпильні гвинти можуть бути при затягнутих гвинта х і остаточно змонтованій сильно затягнуті, не погіршуючи рухливості горичастині петлі, однак для цього потрібен компроміс зонтальної напрямної. між ступенем затиснення і легкістю зміщення. Крім За п.5 прямолінійна напрямна може мати взатого, лапка занадто далеко видається убік. ємодіючі відповідні одна одній горизонтальні наПроблема зміщення випливає з необхідності прямні поверхні, що згідно з п.6 може бути реалірегулювання горизонтального положення стулки у зоване» таким чином, що кріпильна або шарнірна прорізі рами, щоб подолати виробничі і монтажні частина містить виступаючі перпендикулярно до допуски. Відомий ряд інших рішень по зміщенню, площини рами напрямні ребра, які входять у наякі позбавлені недоліків [DE 3716601 С1]. Це конспрямні пази відповідне)) іншій частині. трукції, в яких положення пальця петлі змінюють У кращому варіанті здійснення згідно з п.7 навідносно частили петлі. Для цього всередині шарпрямні ребра передбачені на кріпильній частині, а нірної частини відповідної частини петлі передбанапрямні пази - на шарнірній частині. чені пристрої зміщення, як наприклад у [ЕР Для особливо ефективного сприйняття канту271053], [ЕР 860571 А1] або [DE 4022532 С1]. При ючих моментів у площині рами рекомендується за цьому, однак, необхідна відносно дорога конструкп.8, щоб кожне напрямне ребро з відповідним нація внутрішнього простору шарнірної частини. В прямним пазом було передбачене на ділянці вертой час як у трьох останніх п ублікаціях зміщення хнього або нижнього краю кріпильної частини. відбувається точно у паралельному до площини З'єднання і фіксацію шарнірної і кріпильної чарами горизонтальному напрямі, t ще так звані стин одна на одній доцільно здійснювати гвинтами двохексцентрикові втулки, тобто дві вставлені одспособом, приведеним детально в п.9. на в одну ексцентрикові втулки, в яких розміщений Приклад виконання винаходу зображений на палець. В залежності від взаємного повороту екскресленнях, на яких представлено: центрикових втулок палець зміщується у парале- Фіг.1: вигляд у перспективі частини петлі, згільному до площини рами горизонтальному напрядно з винаходом, зі зворотного боку; мі/а також перпендикулярно їй. Однак тут - Фіг.2: вигляд частини петлі також зі зворотнонеможливо здійснити плавне зміщення виключно у го боку; паралельному до площини рами горизонтальному - Фіг.3: вигляд частини петлі за Фіг.1 зліва; напрямі. - Фіг.4: вигляд частини петлі за Фіг.1 зверху. В основі винаходу лежить задача створення Взята як приклад виконання частина 100 петлі простого і надійного горизонтального механізму на Фіг.1-4 являє собою стулкову частину петлі, яку зміщення петлі, який діяв би тільки у паралельнозакріплюють на стулці і за допомогою якої стулку му до площини рами горизонтальному напрямі і не підвішують в закріплену на рамі рамну частину впливав би на Положення перпендикулярно до петлі. Стулка позначена на Фіг.3 позицією 1 і має площини рами і у вертикальному напрямі. плоску передню поверхню 2, до якої прикручується Ця задача вирішується за допомогою винахочастина 100 петлі. Винахід не обмежений, однак, ду, о характеризованого в пункті 1 формули винацим прикладом виконання. Також рамна частина ходу. петлі може бути оснащена механізмом горизонтаКріпильна частина розташована позаду шарльного зміщення відповідного винаходу типу. Танірної частини і з'єднана з нею таким чином, що кож мова не обов'язково йде про петлі, що склазабезпечує горизонтальне взаємне зміщення шардаються з двох частин. Щонайменше, середня нірної і кріпильної частин. При цьому внутрішній частина шарнірної петлі може бути також виконана простір шарнірної частини не вимагає особливого згідно з винаходом. виконання, що значно спрощує виготовлення. Частина 100 петлі містить шарнірну частину 3, За п.2 шарнірна частина може мати, по суті, що утворена ділянкою колового циліндричного циліндричну зовнішню периферію. При цьому терпрофілю з алюмінієвого матеріалу і має центральмін «циліндрична» мається на увазі в математичний подовжній отвір 4 для розміщення пальця 5. ному значенні, оскільки поперечний переріз зовніШарнірна частина 3 завдяки своїй циліндричній шньої периферії по всій висоті має бути постійним. формі може бути відрізана від пресованого профіОтже, мова не обов'язково повинна йти про кололю. Це відноситься також до кріпильної частини 6, вий циліндр. Можливі також прямокутні, трапецеїщо маг, по суті, пластинчату форму. Напрямом дальні або аналогічні перерізи. Значення цієї ознапресування тут, як і у шарнірної частини 3, є верки полягає в тому, що шарнірна частина може бути тикальний напрям. Кріпильна частина 6 правою виготовлена при такому виконанні методом пресузгідно з Фіг.1 частиною 7 пластини охоплює ззаду вання. шарнірну частину 3 і з'єднана там з нею описаним За п.3 кріпильна частина може бути виконана, нижче чином. Ліва згідно з Фіг.1 частина 8 крінильпо суті, пластинчатой». Одним краєм пластини ної частини 6 служить для з'єднання зі стулкою кріпильна частина охоплює ззаду шарнірну частигвинтами і, при необхідності, цапфами, що на ну, тоді як частина пластини, що залишилась, виФіг.1-4 детально не показано. 5 79627 6 На верхньому і нижньому краях кріпильна часбачені фіксуючі гвинти 21, 22, вісь яких проходить тина 6 має на правій ділянці 7 виступаючі до шарперпендикулярно до площини рами, і проходять нірної частини 3 горизонтальні напрямні ребра 9, через подовжені отвори 23, 24 кріпильної частини 10, які мають у вертикальній, перпендикулярній 6 і нижньою стороною своєї головки прилягають до площині рами прямокутний поперечний переріз і подовжніх країв цих подовжених отворів. При відвходять у відповідної форми напрямні пази 11, 12 повідному затягуванні фіксуючий гвинтів 21, 22 шарнірної частини 3. Отже, кріпильна частина 6 кріпильна частина 6 може бути з'єднана без можможе горизонтально зміщуватись напрямними ливості зміщення з шарнірною частиною 3. Для ребрами 9, 10 у напрямних пазах 11,12 відносно зміщення фіксуючі гвинти 21, 22 тимчасово послашарнірної частини 3. блюють. Вага стулки 1 підтримується при цьому Як привід зміщення передбачений ексцентрик напрямними 9, 11 і 10, 12. Після регулювання фік20, який опорною цапфою 13 встановлений з можсуючі гвинти 21, 22 знову затягують. ливістю обертання у відповідному отворі шарнірОсобливо на Фіг.1 видно, що засоби для взаєної частини 3 і може повертатися за допомогою много зміщення, направлення і фіксації частин 3, 6 ключа (не показаний), що вставляється у шестирозташовані поза шарнірною частиною 3 на обергранну виїмку 15. Для осьової фіксації ексцентрик нених] одна до одної сторонах шарнірної 3 і кріпи20 має закрашу 16, яка розташована у плоскій вильної 6 частин, так що спрощене виготовлення при їмці 17 кріпильної частини 6 і фіксує ексцентрик 20 одночасно істотно більш високій стабільності приу напрямі опорної цапфи 13. Розташована ексценводу зміщення і фіксації. трично до опорної цапфи 13 кулачкова частина 18 Позицією 25 позначений потайний гвинт, що ексцентрика, що має в поперечному перерізі форвходить у периферійну канавку 26 пальця 5 петлі і му колового циліндра, розташована у вертикальфіксує останню в її подовжньому напрямі у шарніному подовженому отворі 19 кріпильної частини 6 і рній частині. зміщується при повороті кріпильної частини 6 у Зрозуміло, що для виготовленнякріпильної 6 і горизонтальному напрямі, причому кріпильна часшарнірної 3 частин можуть застосовуватися й інші, тина 6 за допомогою напрямних 9, 11 і 10, 12 заніж пресування, методи з подальшою обробкою хи щена від перекосу. різанням, наприклад, виготовлення із цинкового Ексцентрик 20 розташований всередині кріпивиливка під тиском. льної частини 6. Над і під ексцентриком 20 перед 7 Комп’ютерна в ерстка В. Клюкін 79627 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Hinge part for door, window, etc.

Автори англійською

Herglotz Tibor

Назва патенту російською

Часть петли для дверей, окон и т.п.

Автори російською

Херглотц Тибор

МПК / Мітки

МПК: E05D 7/04

Мітки: петлі, т.п, частина, дверей, вікна
