Композиції на основі хлориду брому, призначені для видалення ртуті із продуктів згоряння палива

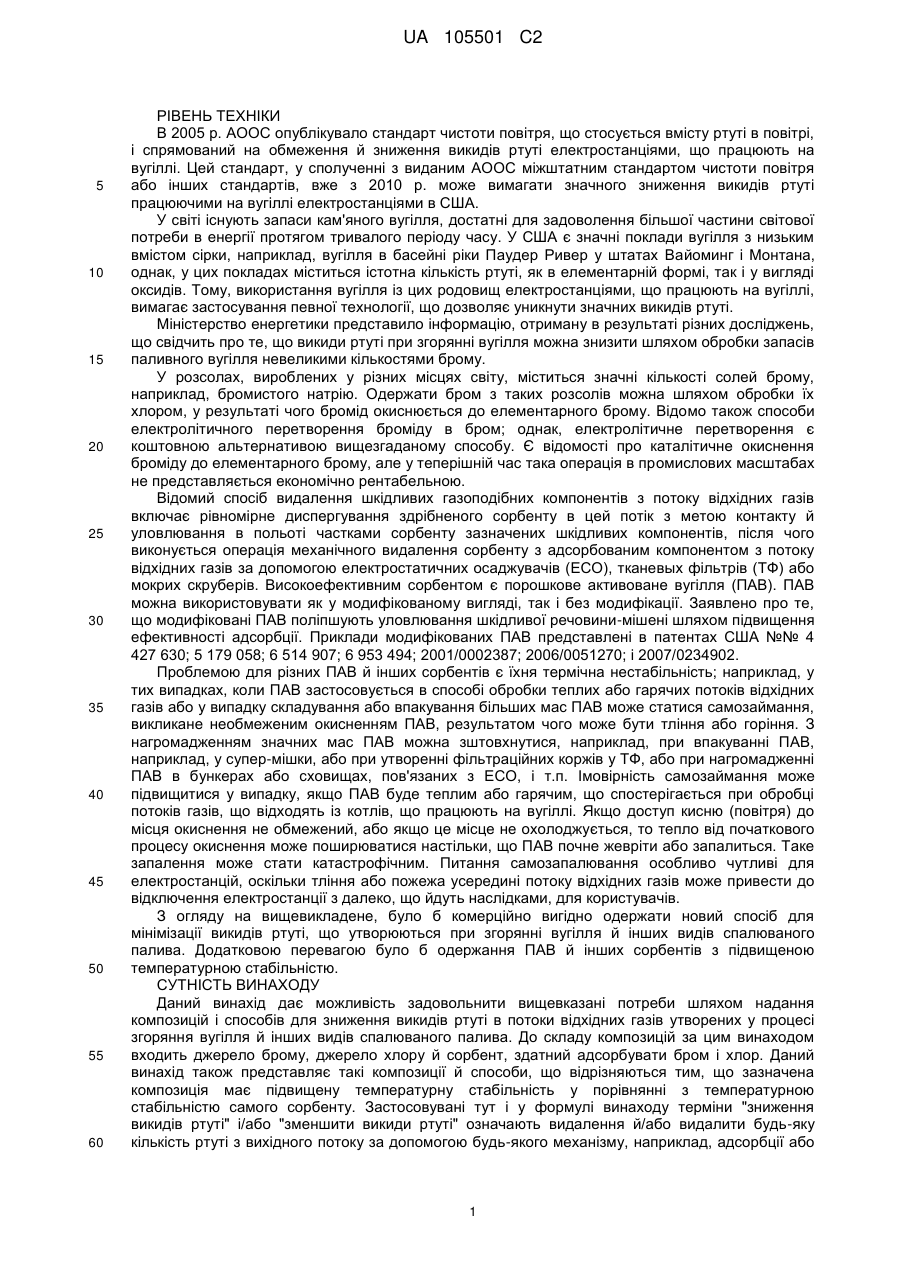

Реферат: Представлено композиції, призначені для зниження викидів ртуті при спалюванні палива, а також способи, що використовують такі композиції. Такі композиції містять сорбент, джерело брому й джерело хлору. Такі композиції демонструють поліпшену температурну стабільність у порівнянні із самим сорбентом. UA 105501 C2 (12) UA 105501 C2 UA 105501 C2 5 10 15 20 25 30 35 40 45 50 55 60 РІВЕНЬ ТЕХНІКИ В 2005 p. AOOC опублікувало стандарт чистоти повітря, що стосується вмісту ртуті в повітрі, і спрямований на обмеження й зниження викидів ртуті електростанціями, що працюють на вугіллі. Цей стандарт, у сполученні з виданим AOOC міжштатним стандартом чистоти повітря або інших стандартів, вже з 2010 р. може вимагати значного зниження викидів ртуті працюючими на вугіллі електростанціями в США. У світі існують запаси кам'яного вугілля, достатні для задоволення більшої частини світової потреби в енергії протягом тривалого періоду часу. У США є значні поклади вугілля з низьким вмістом сірки, наприклад, вугілля в басейні ріки Паудер Ривер у штатах Вайоминг і Монтана, однак, у цих покладах міститься істотна кількість ртуті, як в елементарній формі, так і у вигляді оксидів. Тому, використання вугілля із цих родовищ електростанціями, що працюють на вугіллі, вимагає застосування певної технології, що дозволяє уникнути значних викидів ртуті. Міністерство енергетики представило інформацію, отриману в результаті різних досліджень, що свідчить про те, що викиди ртуті при згорянні вугілля можна знизити шляхом обробки запасів паливного вугілля невеликими кількостями брому. У розсолах, вироблених у різних місцях світу, міститься значні кількості солей брому, наприклад, бромистого натрію. Одержати бром з таких розсолів можна шляхом обробки їх хлором, у результаті чого бромід окиснюється до елементарного брому. Відомо також способи електролітичного перетворення броміду в бром; однак, електролітичне перетворення є коштовною альтернативою вищезгаданому способу. Є відомості про каталітичне окиснення броміду до елементарного брому, але у теперішній час така операція в промислових масштабах не представляється економічно рентабельною. Відомий спосіб видалення шкідливих газоподібних компонентів з потоку відхідних газів включає рівномірне диспергування здрібненого сорбенту в цей потік з метою контакту й уловлювання в польоті частками сорбенту зазначених шкідливих компонентів, після чого виконується операція механічного видалення сорбенту з адсорбованим компонентом з потоку відхідних газів за допомогою електростатичних осаджувачів (ECO), тканевых фільтрів (ТФ) або мокрих скруберів. Високоефективним сорбентом є порошкове активоване вугілля (ПАВ). ПАВ можна використовувати як у модифікованому вигляді, так і без модифікації. Заявлено про те, що модифіковані ПАВ поліпшують уловлювання шкідливої речовини-мішені шляхом підвищення ефективності адсорбції. Приклади модифікованих ПАВ представлені в патентах США №№ 4 427 630; 5 179 058; 6 514 907; 6 953 494; 2001/0002387; 2006/0051270; і 2007/0234902. Проблемою для різних ПАВ й інших сорбентів є їхня термічна нестабільність; наприклад, у тих випадках, коли ПАВ застосовується в способі обробки теплих або гарячих потоків відхідних газів або у випадку складування або впакування більших мас ПАВ може статися самозаймання, викликане необмеженим окисненням ПАВ, результатом чого може бути тління або горіння. З нагромадженням значних мас ПАВ можна зштовхнутися, наприклад, при впакуванні ПАВ, наприклад, у супер-мішки, або при утворенні фільтраційних коржів у ТФ, або при нагромадженні ПАВ в бункерах або сховищах, пов'язаних з ECO, і т.п. Імовірність самозаймання може підвищитися у випадку, якщо ПАВ буде теплим або гарячим, що спостерігається при обробці потоків газів, що відходять із котлів, що працюють на вугіллі. Якщо доступ кисню (повітря) до місця окиснення не обмежений, або якщо це місце не охолоджується, то тепло від початкового процесу окиснення може поширюватися настільки, що ПАВ почне жевріти або запалиться. Таке запалення може стати катастрофічним. Питання самозапалювання особливо чутливі для електростанцій, оскільки тління або пожежа усередині потоку відхідних газів може привести до відключення електростанції з далеко, що йдуть наслідками, для користувачів. З огляду на вищевикладене, було б комерційно вигідно одержати новий спосіб для мінімізації викидів ртуті, що утворюються при згорянні вугілля й інших видів спалюваного палива. Додатковою перевагою було б одержання ПАВ й інших сорбентів з підвищеною температурною стабільністю. СУТНІСТЬ ВИНАХОДУ Даний винахід дає можливість задовольнити вищевказані потреби шляхом надання композицій і способів для зниження викидів ртуті в потоки відхідних газів утворених у процесі згоряння вугілля й інших видів спалюваного палива. До складу композицій за цим винаходом входить джерело брому, джерело хлору й сорбент, здатний адсорбувати бром і хлор. Даний винахід також представляє такі композиції й способи, що відрізняються тим, що зазначена композиція має підвищену температурну стабільність у порівнянні з температурною стабільністю самого сорбенту. Застосовувані тут і у формулі винаходу терміни "зниження викидів ртуті" і/або "зменшити викиди ртуті" означають видалення й/або видалити будь-яку кількість ртуті з вихідного потоку за допомогою будь-якого механізму, наприклад, адсорбції або 1 UA 105501 C2 5 10 15 20 25 30 35 40 45 50 55 60 абсорбції, таким чином, щоб кількість ртуті, що викидається в атмосферу в результаті згоряння даного палива, було зменшено в порівнянні з кількістю, що викидається без застосування композицій і/або способів за даним винаходом. Сорбуючі композиції за даним винаходом можна додавати в потік газу, що відходить, отриманого в результаті згоряння пального. Крім того, сорбуючі композиції за даним винаходом можна додавати до палива (або комбінувати з ним) до й/або в процесі його згоряння. Крім того, цим винаходом передбачається додавання сорбуючих композицій за даним винаходом до палива до початку або в процесі згоряння, а також у газ, що відходить. До складу сорбуючих композицій входить джерело брому, джерело хлору, а також сорбент, здатний адсорбувати бром і хлор. Способи за даним винаходом можуть включати: додавання композиції, що містить джерело брому, джерело хлору й сорбент, здатний адсорбувати бром і хлор, у потік відхідних газів отриманих при згорянні одного або декількох видів пального; у такий спосіб знижується вміст ртуті в потоці газів, що відходять. У таких способах джерело брому може містити бром або HBr, джерело хлору може містити хлор або HCl, джерело брому й/або джерело хлору може містити хлорид брому. До складу композиції також може входити хлорид брому. Крім того, у таких способах сорбент може включати вуглецевий шар основи, активоване вугілля, активоване вугілля деревного походження або активоване вугілля, отримане зі шкарлупи кокосових горіхів. Крім того, потік відхідних газів може бути отримано від процесу згоряння вугілля або іншої речовини. У способі за цим винаходом величина ТПО (точка початкового окиснення) композиції може, щонайменше, на 10 °C перевищувати цю величину для самого сорбенту. Спосіб за цим винаходом може включати: додавання композиції, що містить джерело брому, джерело хлору, а також сорбент, здатний адсорбувати бром і хлор, до палива до/і в процесі його згоряння, спалювання палива, одержання потоку відхідних газів та зниження при цьому викидів ртуті в потоках газів, що відходять. У таких способах спалюється паливо, що може являти собою вугілля або іншу речовину. Крім того, сорбент може включати вуглецевий шар основи, активоване вугілля, активоване вугілля деревного походження або активоване вугілля, отримане зі шкарлупи кокосових горіхів. У таких способах величина ТПО композиції може, щонайменше, на 10 °C перевищувати цю величину для самого сорбенту. Способи за цим винаходом можуть включати: додавання композиції, що містить джерело брому, а також сорбент, здатний адсорбувати бром і хлор, до спалюваного палива, до/і в процесі його згоряння, спалювання палива, одержання потоку відхідних газів та зниження при цьому викидів ртуті в потоках газів, що відходять. Даний винахід також представляє композиції, здатні знижувати викиди ртуті в потоці відхідних газів при цьому композиції можуть містити джерело брому, джерело хлору й сорбент, здатний адсорбувати бром і хлор. У таких композиціях джерело брому може містити бром або HBr, джерело хлору може містити хлор або HCl, джерело брому й/або джерело хлору може містити хлорид брому. До складу композиції також може входити хлорид брому. У композиції за цим винаходом сорбент може включати вуглецевий носій шар основи, активоване вугілля, активоване вугілля деревного походження або активоване вугілля, отримане зі шкарлупи кокосових горіхів. Величина ТПО композиції за цим винаходом може, щонайменше, на 10 °C перевищувати цю величину для самого сорбенту. Фігури Даний винахід можна краще зрозуміти, звернувшись до Фігури, що ілюструє процедуру, яку можна застосувати для впровадження брому й хлору в такі сорбенти, як, наприклад, активоване вугілля. Сорбуючі композиції за цим винаходом можна додавати до палива/комбінувати з паливом і/або додавати в потік відхідних газів у вигляді твердої речовини, наприклад, у формі порошку або гранул, або в рідкому виді. Сорбуючі композиції можна додавати до потоку відхідних газів температура яких знаходиться в діапазоні приблизно від 150 °C до 400 °C. Наприклад, у встановлені на холодній стороні ECO (електростатичних осаджувачів) вдуваються сорбирующей композиції може відбуватися при температурах потоку відхідних газів у діапазоні приблизно від150 °C до 200 °C. Крім того вдування сорбуючої композиції у встановлені на гарячій стороні ECO може відбуватися при температурах потоку відхідних газів у діапазоні приблизно від 300 °C до 400 °C. Сорбент До придатних для застосування в цьому винаході сорбентів відносяться, наприклад, активоване вугілля, активоване деревне вугілля, активований кокс, вуглецева сажа, порошкоподібне вугілля, обвуглена речовина, вуглець незгорілий або частково згорілий у процесі спалювання, каолініти або інші глини, цеоліти, глинозем і інші вуглецеві шари основи. Особливо придатні для застосування за цим винаходом є ПАВ деревного походження, 2 UA 105501 C2 5 10 15 20 25 30 35 40 45 50 55 включаючи отримані з таких деревних матеріалів, як ошурки, деревна стружка або інші здрібнені деревні продукти. Для цього винаходу можна застосовувати також ПАВ, отримані зі шкарлупи кокосових горіхів. Кваліфіковані фахівці в даній галузі володіють інформацією про інші сорбенти, або таку інформацію вони можуть одержати, користуючись даним описом. Джерела брому/хлору До джерел брому, застосовним за цим винаходом, відносяться Br 2 і такі утримуючий бром вихідні продукти, як HBr. Для застосування за цим винаходом не підходять такі джерела брому, як NaBr і KBr. В одному аспекті джерела брому за цим винаходом виключають наявність NaBr і KBr, і їх можна називати джерелами брому, не пов'язаними з речовинами, що містять натрій або калій. Якщо в даному описі зазначено, що NaBr і KBr виключаються, і/або що джерела брому не містять натрію або калію, то це означає, що ніякого навмисного додавання NaBr, KBr, натрію або калію не виконують. До придатних джерел хлору відносяться СІ 2 і такі утримуючий хлор вихідні продукти, як HCl. Крім того, до придатних джерел Вr 2 і СІ2 відносяться сполуки з вихідними продуктами, що містять бром і хлор, наприклад, хлорид брому або хлоробромид. Кваліфіковані фахівці в даній галузі володіють інформацією про інші джерела брому й/або хлору, або таку інформацію вони можуть одержати, користуючись даним описом. Застосовні в цьому винаході композиції можуть містити хлорид брому, джерело брому й джерело хлору. Застосовні в цьому винаході композиції можуть містити хлорид брому, бром і хлор. Сорбуючі композиції Для впровадження брому й хлору в такі сорбенти, як активоване вугілля, можна використовувати різні процедури. В одній такій процедурі відповідно до Фігури порцію активованого вугілля 8 потрібної ваги поміщають у колонку 10, розташовану усередині сорочки нагрівання/охолодження 11. Грубе пористе скло (не показане) утримує активоване вугілля 8 у колонці 10. Кран 12 відкритий, а кран 14 закритий для відкачки всієї системи 7 до тиску 5 мм. рт. ст. Колонку 10 нагрівають через сорочку нагрівання 11 до температури 95 °C, і її температуру підтримують на рівні 95 °C протягом однієї години для видалення вологи. Потім колонку 10 залишають охолонути до кімнатної температури, і кран 12 закривають. Тепер активоване вугілля стало помірно сухим і дегазованим. Необхідна кількість хлориду брому 19 поміщають у круглодонну колбу 20. Температура кипіння хлориду брому становить 4 °C, тому колбу 20 прохолоджують до температури нижче 4 °C. Охолодження припиняють, а кран 14 відкривають для подачі хлориду брому 19 на активоване вугілля 8 у колонку 10. Охолодна вода проходить по сорочці охолодження 11, несучи тепло адсорбції, отримане протягом цього процесу. Звичайно адсорбція повністю закінчується за кілька годин залежно від розміру одержуваної порції. Зайвий хлорид брому видаляють, відкривши кран 12 і пропустивши струмінь повітря або азоту крізь колонку 10 при кімнатній температурі й/або шляхом опціонного нагрівання до 150 °C за допомогою сорочки нагрівання 11. Отримане таким шляхом оброблене хлоридом брому активоване вугілля 8 поміщають у відповідний контейнер (не показаний на даній Фігурі) і перемішують для подальшого застосування. Кваліфіковані фахівці в даній галузі володіють інформацією про інші прийнятні процедури впровадження брому й хлору в такі сорбенти, як активоване вугілля, або таку інформацію вони можуть одержати, користуючись даним описом. Температурна стабільність Температурну стабільність речовини можна оцінити, наприклад, по температурі початкового вивільнення енергії, інакше називаною точкою початкового окиснення (ТПО) речовини. У цьому описі, включаючи формулу винаходу, прийнято, що ТПО композицій і/або сорбентів за цим винаходом визначається як температура, при якій тепловий потік, визначений за допомогою ДСК (Диференційна Скануюча Калориметрія), становить 1,0 Вт/г з корекцією базової лінії до нуля при 100 °C. Композиція за цим винаходом має поліпшену температурну стабільність у порівнянні із сорбентом, застосовуваним у такій композиції, це проявляється в тім, що така композиція має ТПО, щонайменше, на 10 °C перевищуючу ТПО самого сорбенту. ТПО композиції за цим винаходом, щонайменше, приблизно на величину від 10 °C до 94 °C, або приблизно на величину від 10 °C до 90 °C, або приблизно на величину від 10 °C до 50 °C, або приблизно на величину від 20 °C до 80 °C перевищує ТПО самого сорбенту. Спалюване паливо Способи й сорбуючі композиції за цим винаходом можна застосовувати для зниження викидів ртуті в потоки відхідних газів отриманих при спалюванні будь-якого спалюваного палива, утримуючого ртуть. До таких видів спалюваного палива, відноситься вугілля, природний газ, тверді або рідкі відходи й інші речовини. ПРИКЛАДИ 3 UA 105501 C2 5 10 15 20 25 30 35 40 Представлені нижче приклади ілюструють принципи цього винаходу. Варто розуміти, що даний винахід не обмежується будь-яким конкретним варіантом виконання, наведеним тут як приклад, як в описі прикладів, так і в іншій частині цієї патентної заявки. Для представлених нижче прикладів ми обробляли хлоридом брому зразок активованого вугілля, отриманого з деревини (термічно активовану деревину). Функціональні характеристики цього зразка зрівняли з подібними зразками активованого вугілля, обробленими просто елементарним бромом, елементарним хлором, бромідом натрію або бромідом калію. У продажі є продукти, у яких застосовується бромід натрію або калію. Тестування функціональних характеристик включало ДСК, за допомогою якої виміряються температурні властивості активованого вугілля, а також, у деяких випадках проводилося лабораторне тестування по вловлюванню ртуті. Приклад 1. Порівняльний приклад ПАВ (порошкоподібне активоване вугілля), отримане з деревини (виготовлене за допомогою процесу термічної активації), використовуване у цих прикладах, аналізували за допомогою ДСКТГМ (Термогравометрія та Диференційна Скануюча Калориметрія). Точка початкового вивільнення енергії (ТПО) склала 267 °C. Приклад 2. Порівняльний приклад. Обробка ПАВ бромом ПАВ за Прикладом 1 обробили бромом відповідно до способу, описаному у заявці на патент США 6953494. Елементний аналіз показав, що вміст брому в ПАВ склав 5 мас. %. Аналіз за допомогою ДСК показав, що ТПО склала 364 °C. Приклад 3. Порівняльний приклад. Обробка ПАВ хлором ПАВ за Прикладом 1 (9,5 г) обробили відомою кількістю газоподібного елементарного хлору (0,53 г). Елементний аналіз показав, що вміст хлору в ПАВ склав 6 мас. %. Аналіз за допомогою ДСК показав, що ТПО склала 356 °C. Приклад 4. Обробка ПАВ хлоридом брому ПАВ за Прикладом 1 (9,6 г) обробили відомою кількістю хлориду брому, отриманим шляхом змішування брому (0,36 г) із хлором (0,15 г). Елементний аналіз показав, що вміст хлориду брому в ПАВ склав 6 мас. %. Аналіз за допомогою ДСК показав, що ТПО склала 361 °C. Приклад 5. Порівняльний приклад. Обробка ПАВ бромідом натрію ПАВ за Прикладом 1 обробили відомою кількістю броміду натрію. Елементний аналіз показав, що вміст брому в ПАВ склав 5 мас. %. Аналіз за допомогою ДСК показав, що ТПО склала 275 °C. Приклад 6. Порівняльний приклад. Обробка ПАВ бромідом калію ПАВ за Прикладом 1 обробили відомою кількістю броміду калію. Елементний аналіз показав, що вміст брому в ПАВ склав 5 мас. %. Аналіз за допомогою ДСК показав, що ТПО склала 270 °C. Дані по вловлюванню ртуті зразками із Прикладів 1-4 Наведені нижче дані свідчать про те, що оброблений хлоридом брому ПАВ показав зненацька гарне вловлювання ртуті в порівнянні з уловлюванням ртуті необробленим ПАВ й ПАВ, обробленим одним хлором. Ці дані були отримані за допомогою пристрою вловлювання ртуті, описаного в заявці на патент США 6953494. ПАВ Вловлювання ртуті, (%, усереднене) Приклад 1 (Порівняльний) 46 Приклад 2 (Порівняльний) 72 Приклад 3 (Порівняльний) 41 Приклад 4 65 45 50 Як видно із цих прикладів, я виявив, що у композицій за цим винаходом, що містять джерело брому, джерело хлору й сорбент, здатний адсорбувати бром і хлор, ТПО зненацька виявилася не тільки вище, ніж ТПО самого сорбенту, але й близької за значенням до ТПО композиції, що містить сорбент і джерело брому (тобто, при відсутності кількості хлору, що піддається виміру). Крім того, композиції й способи за цим винаходом продемонстрували дуже гарну здатність знижувати викиди ртуті, хоча ця здатність виявилася не такою же гарної, як у композицій, що складаються практично із сорбенту й брому (тобто, при відсутності кількості хлору, що піддається виміру, або інших галогенів). Це виявилося несподіваним, оскільки хлор сам по собі може дійсно погіршувати здатність сорбенту до зниження викидів ртуті. Даний винахід представляється особливо важливим для промислового застосування, з огляду на те, що хлор значно дешевше брому. 4 UA 105501 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід представляється особливо важливим тому, що в ньому при вловлюванні ртуті поєднується використання хлору, що значно дешевше брому, і використання активованого вугілля деревного походження. Варто розуміти, що реагенти й компоненти, що згадуються по хімічній назві або по формулі де-небудь у цьому описі або у формулі винаходу, незалежно від того, чи згадуються вони в однині або в множині, ідентифікуються так, як вони існують до їхнього змішування або вступу в контакт із іншою речовиною, що згадується або по хімічній назві, або по хімічному типу (наприклад, з іншим реагентом, розчинником і т.п.). Не має значення які хімічні зміни, перетворення й/або реакції відбувалися (якщо такі мали місце) при одержанні результуючої комбінації або розчину або реакційного середовища, якщо такі зміни, перетворення й/або реакції є природним результатом змішування зазначених реагентів і/або компонентів в умовах, передбачених цим описом. Отже, такі реагенти й компоненти ідентифікуються як інгредієнти, які варто змішати для виконання необхідної хімічної реакції або для утворення комбінації, застосовуваної при проведенні необхідної реакції. Відповідно, навіть якщо в наведеній нижче формулі винаходу згадування речовин, компонентів і/або інгредієнтів може стояти в теперішньому часі ("містить", "є" і т.п.), то таке згадування стосується речовини, інгредієнту або компоненту в тому вигляді, у якому вони існували до першого контакту, змішування або перемішування з одним або декількома іншими речовинами, інгредієнтами або компонентами відповідно до цього винаходу. Будь-які перетворення (якщо вони мають місце), що відбуваються при проведенні реакції, охоплюються відповідним пунктом формули винаходу. Отже, той факт, що речовина, компонент або інгредієнт може втратити свою початкову ідентичність у ході хімічної реакції або перетворення в процесі виконання операцій контакту, змішування або перемішування, за умови їхнього виконання відповідно до цього опису й із застосуванням здорового глузду й звичайних навичок хіміка, зовсім не має значення для точного розуміння й оцінки дійсного значення й суті цього опису й формули винаходу. Як стане зрозуміло кваліфікованим фахівцям у даній галузі, терміни "змішаний", "що комбінується" і тому подібні, у застосовуваному тут змісті означають, що компоненти, які "комбінують" або компонент, "що змішується", поміщають разом у ємність, наприклад, у камеру згоряння, у трубу й т.п. Аналогічно, термін "комбінація" компонентів означає, що зазначені компоненти помістили разом у таку ємність. Хоча цей винахід був описаний на прикладі одного або декількох кращих варіантів виконання, варто розуміти, що можуть бути виконані інші модифікації, що не виходять за межі обсягу винаходи, установленого наведеною нижче формулою винаходу. ФОРМУЛА ВИНАХОДУ 1. Спосіб, який включає: подачу композиції, що містить джерело брому, не пов'язане з речовинами, що містять натрій або калій, джерело хлору і сорбент, який адсорбує бром і хлор, у потік відхідних газів, отриманих при згорянні одного або декількох видів спалюваного палива, де сорбент містить активоване вугілля деревного походження або активоване вугілля, отримане зі шкаралупи кокосового горіха, і де значення точки початкового окиснення (ТПО) композиції щонайменше на 10 °C перевищує ТПО самого сорбенту. 2. Спосіб за п. 1, який відрізняється тим, що джерело брому містить бром або НВr. 3. Спосіб за п. 1, який відрізняється тим, що джерело хлору містить хлор або НСl. 4. Спосіб за п. 1, який відрізняється тим, що джерело брому, не пов'язане з речовинами, що містять натрій або калій, і/або джерело хлору містить хлорид брому. 5. Спосіб за п. 1, який відрізняється тим, що композиція також містить хлорид брому. 6. Спосіб за п. 1, який відрізняється тим, що потік відхідних газів отриманий у результаті спалювання вугілля. 7. Спосіб, який включає: подачу композиції, що містить джерело брому, не пов'язане з речовинами, які містять натрій або калій, джерело хлору і сорбент, який адсорбує бром і хлор, у потік відхідних газів, отриманих при згорянні одного або декількох видів спалюваного палива, де сорбент містить активоване вугілля деревного походження або активоване вугілля, отримане зі шкаралупи кокосового горіха, і де значення ТПО композиції щонайменше на 10 °C перевищує ТПО самого сорбенту; спалювання спалюваного палива; одержання потоку відхідних газів. 8. Спосіб за п. 7, який відрізняється тим, що спалюване паливо містить вугілля. 5 UA 105501 C2 5 10 9. Спосіб за п. 7, який відрізняється тим, що джерело брому, не пов'язане з речовинами, що містять натрій або калій, містить бром або НВr. 10. Спосіб за п. 7, який відрізняється тим, що джерело хлору містить хлор або НСl. 11. Спосіб за п. 7, який відрізняється тим, що джерело брому, не пов'язане з речовинами, що містять натрій або калій, і/або джерело хлору містить хлорид брому. 12. Спосіб за п. 7, який відрізняється тим, що композиція також містить хлорид брому. 13. Спосіб, який включає: подачу композиції, що містить хлорид брому і сорбент, який адсорбує бром і хлор, у спалюване паливо до початку і/або протягом згоряння спалюваного палива, де сорбент містить активоване вугілля деревного походження або активоване вугілля, отримане зі шкаралупи кокосового горіха, і де значення ТПО композиції щонайменше на 10 °C перевищує ТПО самого сорбенту; спалювання спалюваного палива; одержання потоку відхідних газів. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
