Чарункова сітка зі стрічок

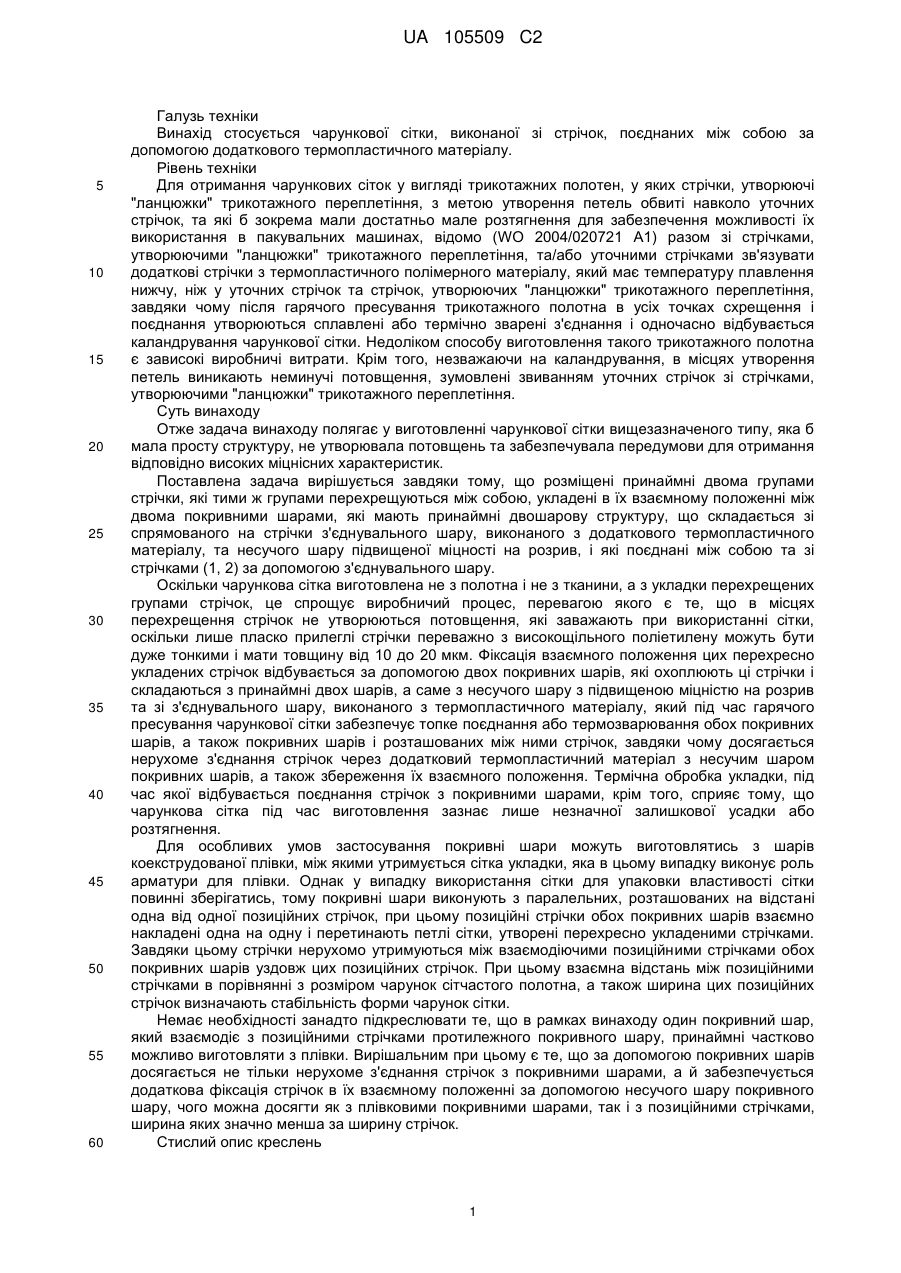

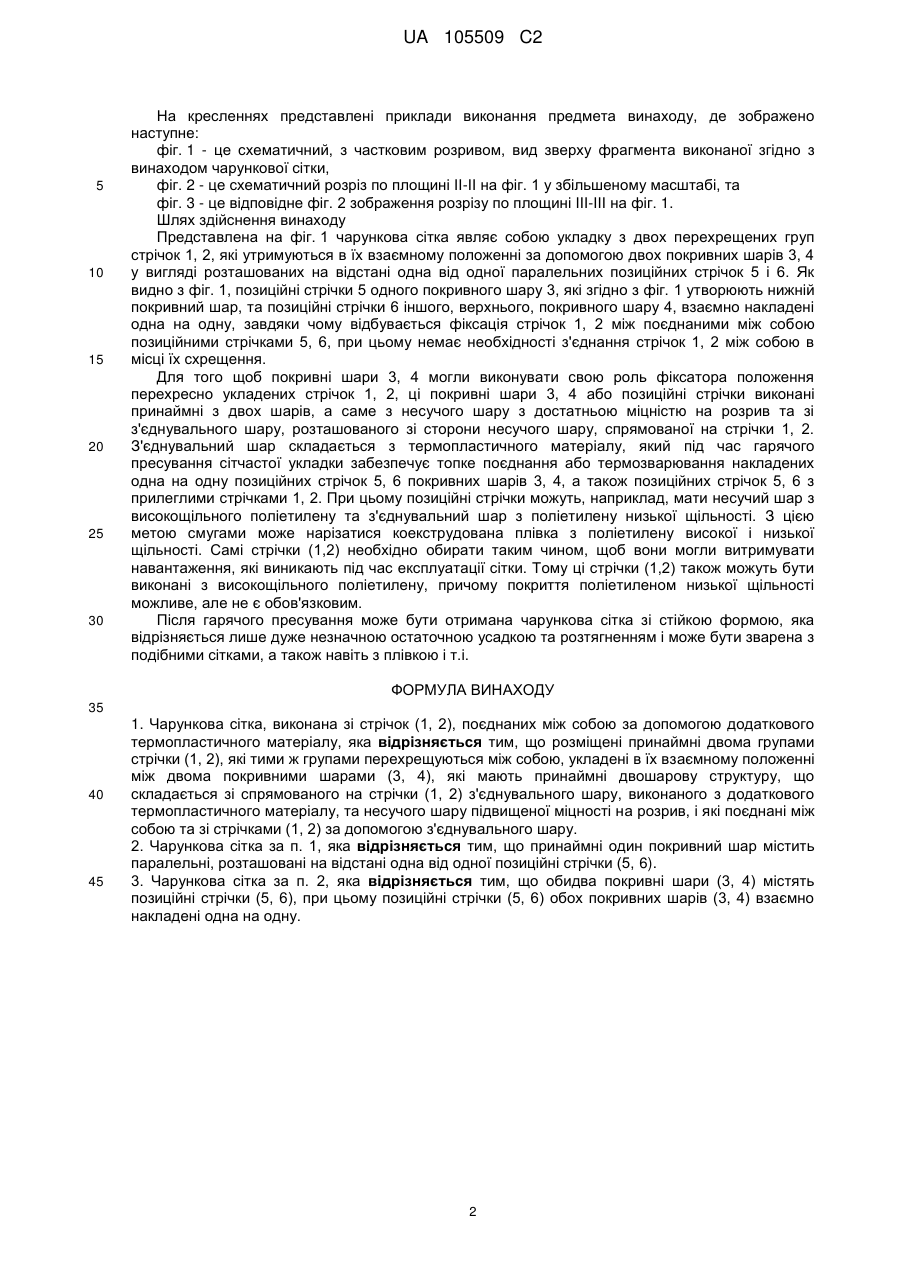

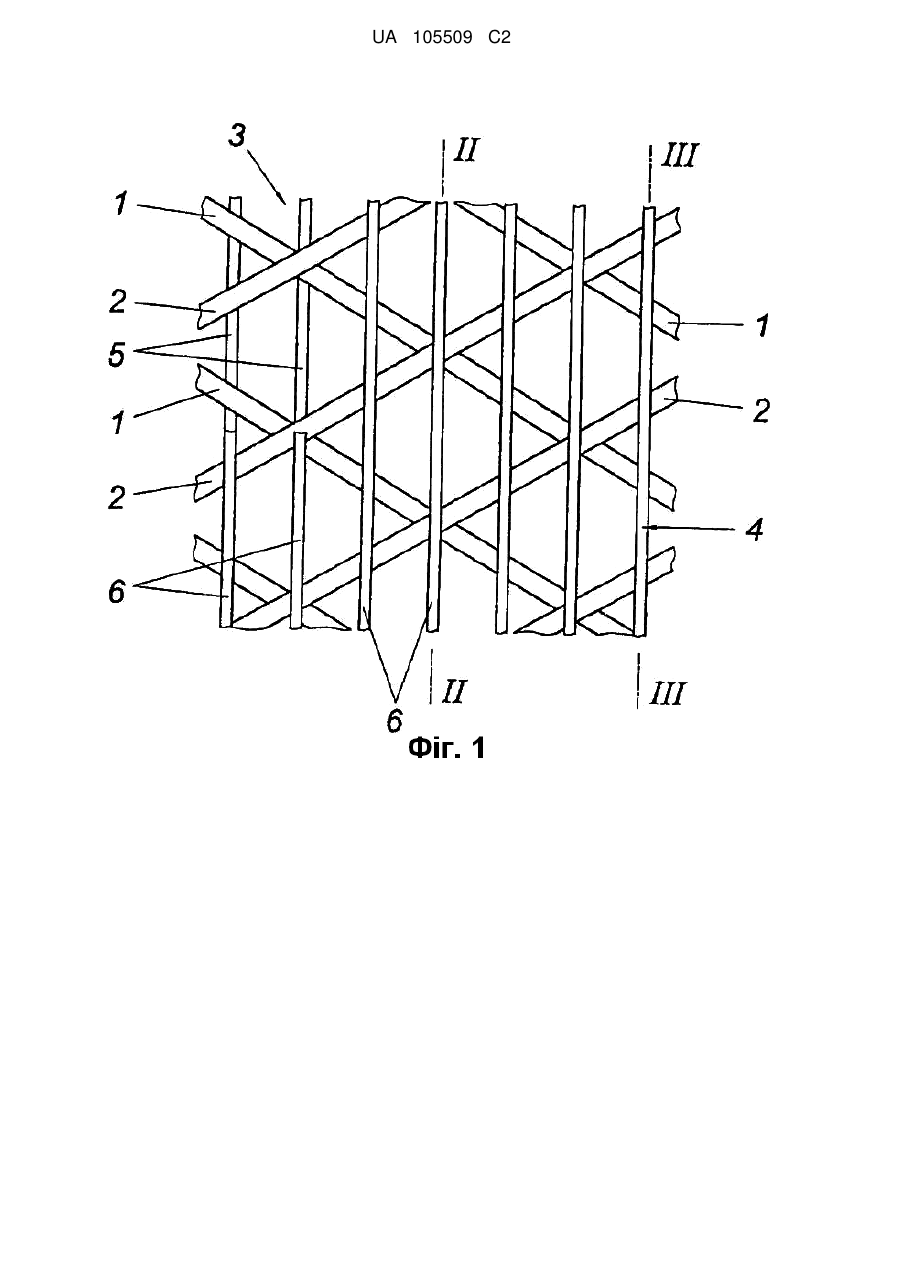

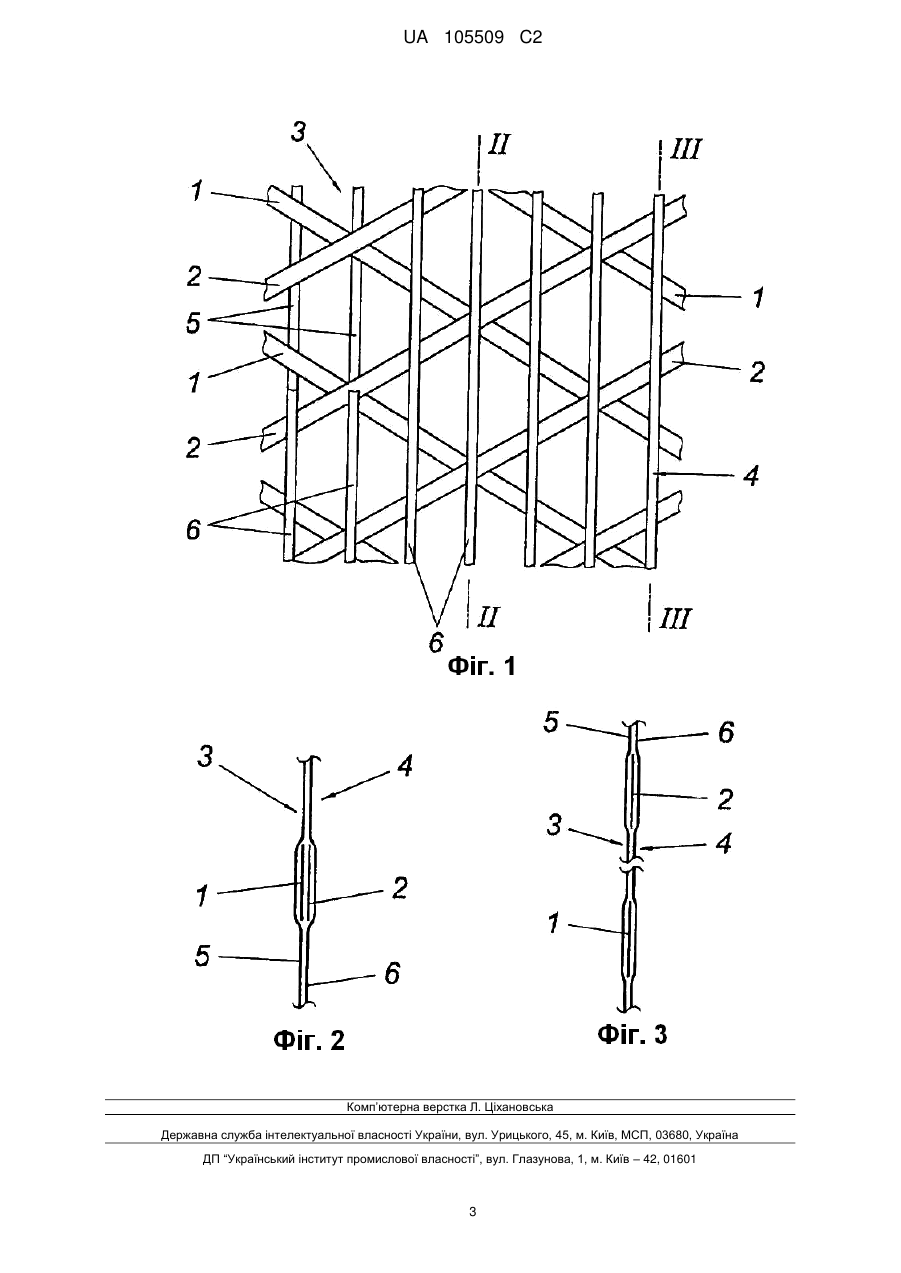

Реферат: Чарункова сітка, виконана зі стрічок (1, 2), поєднаних між собою за допомогою додаткового термопластичного матеріалу. Для створення простих конструктивних умов пропонується, що розміщені принаймні двома групами стрічки (1, 2), які тими ж групами перехрещуються між собою, укладені в їх взаємному положенні між двома покривними шарами (3, 4), які мають принаймні двошарову структуру, що складається зі спрямованого на стрічки (1, 2) з'єднувального шару, виконаного з додаткового термопластичного матеріалу, та несучого шару підвищеної міцності на розрив, і які поєднані між собою та зі стрічками (1, 2) за допомогою з'єднувального шару. UA 105509 C2 (12) UA 105509 C2 UA 105509 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід стосується чарункової сітки, виконаної зі стрічок, поєднаних між собою за допомогою додаткового термопластичного матеріалу. Рівень техніки Для отримання чарункових сіток у вигляді трикотажних полотен, у яких стрічки, утворюючі "ланцюжки" трикотажного переплетіння, з метою утворення петель обвиті навколо уточних стрічок, та які б зокрема мали достатньо мале розтягнення для забезпечення можливості їх використання в пакувальних машинах, відомо (WO 2004/020721 A1) разом зі стрічками, утворюючими "ланцюжки" трикотажного переплетіння, та/або уточними стрічками зв'язувати додаткові стрічки з термопластичного полімерного матеріалу, який має температуру плавлення нижчу, ніж у уточних стрічок та стрічок, утворюючих "ланцюжки" трикотажного переплетіння, завдяки чому після гарячого пресування трикотажного полотна в усіх точках схрещення і поєднання утворюються сплавлені або термічно зварені з'єднання і одночасно відбувається каландрування чарункової сітки. Недоліком способу виготовлення такого трикотажного полотна є зависокі виробничі витрати. Крім того, незважаючи на каландрування, в місцях утворення петель виникають неминучі потовщення, зумовлені звиванням уточних стрічок зі стрічками, утворюючими "ланцюжки" трикотажного переплетіння. Суть винаходу Отже задача винаходу полягає у виготовленні чарункової сітки вищезазначеного типу, яка б мала просту структуру, не утворювала потовщень та забезпечувала передумови для отримання відповідно високих міцнісних характеристик. Поставлена задача вирішується завдяки тому, що розміщені принаймні двома групами стрічки, які тими ж групами перехрещуються між собою, укладені в їх взаємному положенні між двома покривними шарами, які мають принаймні двошарову структуру, що складається зі спрямованого на стрічки з'єднувального шару, виконаного з додаткового термопластичного матеріалу, та несучого шару підвищеної міцності на розрив, і які поєднані між собою та зі стрічками (1, 2) за допомогою з'єднувального шару. Оскільки чарункова сітка виготовлена не з полотна і не з тканини, а з укладки перехрещених групами стрічок, це спрощує виробничий процес, перевагою якого є те, що в місцях перехрещення стрічок не утворюються потовщення, які заважають при використанні сітки, оскільки лише пласко прилеглі стрічки переважно з високощільного поліетилену можуть бути дуже тонкими і мати товщину від 10 до 20 мкм. Фіксація взаємного положення цих перехресно укладених стрічок відбувається за допомогою двох покривних шарів, які охоплюють ці стрічки і складаються з принаймні двох шарів, а саме з несучого шару з підвищеною міцністю на розрив та зі з'єднувального шару, виконаного з термопластичного матеріалу, який під час гарячого пресування чарункової сітки забезпечує топке поєднання або термозварювання обох покривних шарів, а також покривних шарів і розташованих між ними стрічок, завдяки чому досягається нерухоме з'єднання стрічок через додатковий термопластичний матеріал з несучим шаром покривних шарів, а також збереження їх взаємного положення. Термічна обробка укладки, під час якої відбувається поєднання стрічок з покривними шарами, крім того, сприяє тому, що чарункова сітка під час виготовлення зазнає лише незначної залишкової усадки або розтягнення. Для особливих умов застосування покривні шари можуть виготовлятись з шарів коекструдованої плівки, між якими утримується сітка укладки, яка в цьому випадку виконує роль арматури для плівки. Однак у випадку використання сітки для упаковки властивості сітки повинні зберігатись, тому покривні шари виконують з паралельних, розташованих на відстані одна від одної позиційних стрічок, при цьому позиційні стрічки обох покривних шарів взаємно накладені одна на одну і перетинають петлі сітки, утворені перехресно укладеними стрічками. Завдяки цьому стрічки нерухомо утримуються між взаємодіючими позиційними стрічками обох покривних шарів уздовж цих позиційних стрічок. При цьому взаємна відстань між позиційними стрічками в порівнянні з розміром чарунок сітчастого полотна, а також ширина цих позиційних стрічок визначають стабільність форми чарунок сітки. Немає необхідності занадто підкреслювати те, що в рамках винаходу один покривний шар, який взаємодіє з позиційними стрічками протилежного покривного шару, принаймні частково можливо виготовляти з плівки. Вирішальним при цьому є те, що за допомогою покривних шарів досягається не тільки нерухоме з'єднання стрічок з покривними шарами, а й забезпечується додаткова фіксація стрічок в їх взаємному положенні за допомогою несучого шару покривного шару, чого можна досягти як з плівковими покривними шарами, так і з позиційними стрічками, ширина яких значно менша за ширину стрічок. Стислий опис креслень 1 UA 105509 C2 5 10 15 20 25 30 На кресленнях представлені приклади виконання предмета винаходу, де зображено наступне: фіг. 1 - це схематичний, з частковим розривом, вид зверху фрагмента виконаної згідно з винаходом чарункової сітки, фіг. 2 - це схематичний розріз по площині II-II на фіг. 1 у збільшеному масштабі, та фіг. 3 - це відповідне фіг. 2 зображення розрізу по площині ІII-ІІІ на фіг. 1. Шлях здійснення винаходу Представлена на фіг. 1 чарункова сітка являє собою укладку з двох перехрещених груп стрічок 1, 2, які утримуються в їх взаємному положенні за допомогою двох покривних шарів 3, 4 у вигляді розташованих на відстані одна від одної паралельних позиційних стрічок 5 і 6. Як видно з фіг. 1, позиційні стрічки 5 одного покривного шару 3, які згідно з фіг. 1 утворюють нижній покривний шар, та позиційні стрічки 6 іншого, верхнього, покривного шару 4, взаємно накладені одна на одну, завдяки чому відбувається фіксація стрічок 1, 2 між поєднаними між собою позиційними стрічками 5, 6, при цьому немає необхідності з'єднання стрічок 1, 2 між собою в місці їх схрещення. Для того щоб покривні шари 3, 4 могли виконувати свою роль фіксатора положення перехресно укладених стрічок 1, 2, ці покривні шари 3, 4 або позиційні стрічки виконані принаймні з двох шарів, а саме з несучого шару з достатньою міцністю на розрив та зі з'єднувального шару, розташованого зі сторони несучого шару, спрямованої на стрічки 1, 2. З'єднувальний шар складається з термопластичного матеріалу, який під час гарячого пресування сітчастої укладки забезпечує топке поєднання або термозварювання накладених одна на одну позиційних стрічок 5, 6 покривних шарів 3, 4, а також позиційних стрічок 5, 6 з прилеглими стрічками 1, 2. При цьому позиційні стрічки можуть, наприклад, мати несучий шар з високощільного поліетилену та з'єднувальний шар з поліетилену низької щільності. З цією метою смугами може нарізатися коекструдована плівка з поліетилену високої і низької щільності. Самі стрічки (1,2) необхідно обирати таким чином, щоб вони могли витримувати навантаження, які виникають під час експлуатації сітки. Тому ці стрічки (1,2) також можуть бути виконані з високощільного поліетилену, причому покриття поліетиленом низької щільності можливе, але не є обов'язковим. Після гарячого пресування може бути отримана чарункова сітка зі стійкою формою, яка відрізняється лише дуже незначною остаточною усадкою та розтягненням і може бути зварена з подібними сітками, а також навіть з плівкою і т.і. ФОРМУЛА ВИНАХОДУ 35 40 45 1. Чарункова сітка, виконана зі стрічок (1, 2), поєднаних між собою за допомогою додаткового термопластичного матеріалу, яка відрізняється тим, що розміщені принаймні двома групами стрічки (1, 2), які тими ж групами перехрещуються між собою, укладені в їх взаємному положенні між двома покривними шарами (3, 4), які мають принаймні двошарову структуру, що складається зі спрямованого на стрічки (1, 2) з'єднувального шару, виконаного з додаткового термопластичного матеріалу, та несучого шару підвищеної міцності на розрив, і які поєднані між собою та зі стрічками (1, 2) за допомогою з'єднувального шару. 2. Чарункова сітка за п. 1, яка відрізняється тим, що принаймні один покривний шар містить паралельні, розташовані на відстані одна від одної позиційні стрічки (5, 6). 3. Чарункова сітка за п. 2, яка відрізняється тим, що обидва покривні шари (3, 4) містять позиційні стрічки (5, 6), при цьому позиційні стрічки (5, 6) обох покривних шарів (3, 4) взаємно накладені одна на одну. 2 UA 105509 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м.Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
