Просічно-витяжна сітка для армування кладки

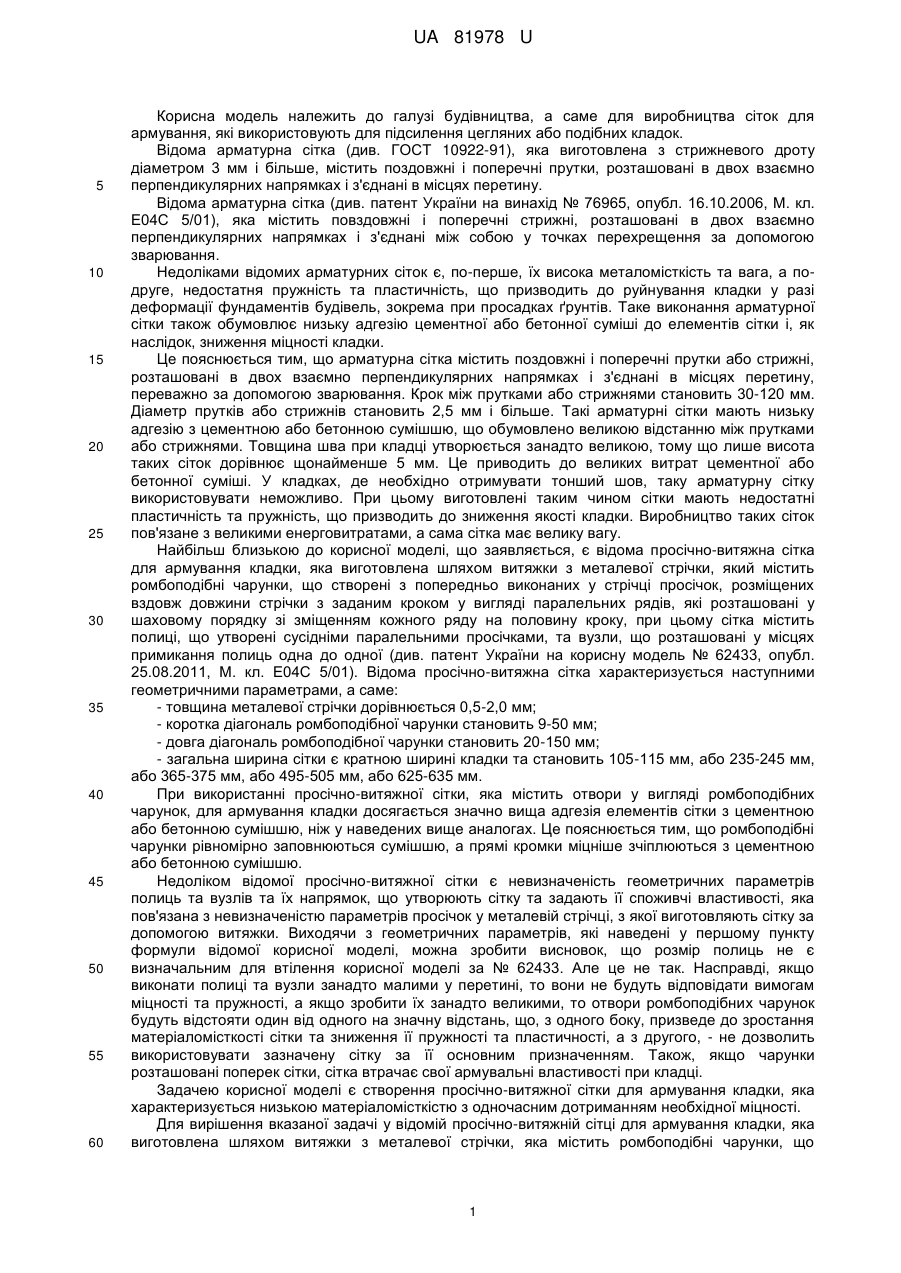

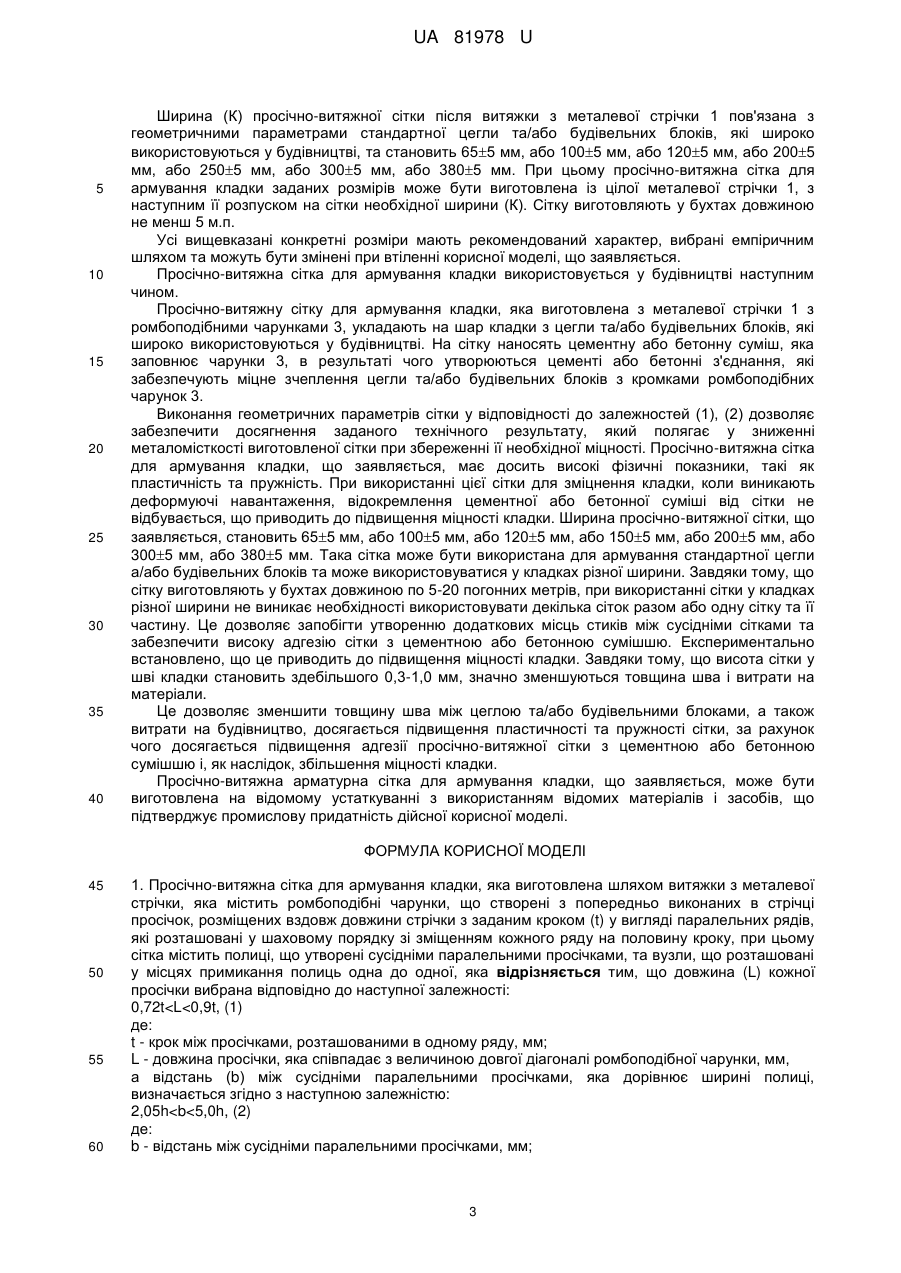

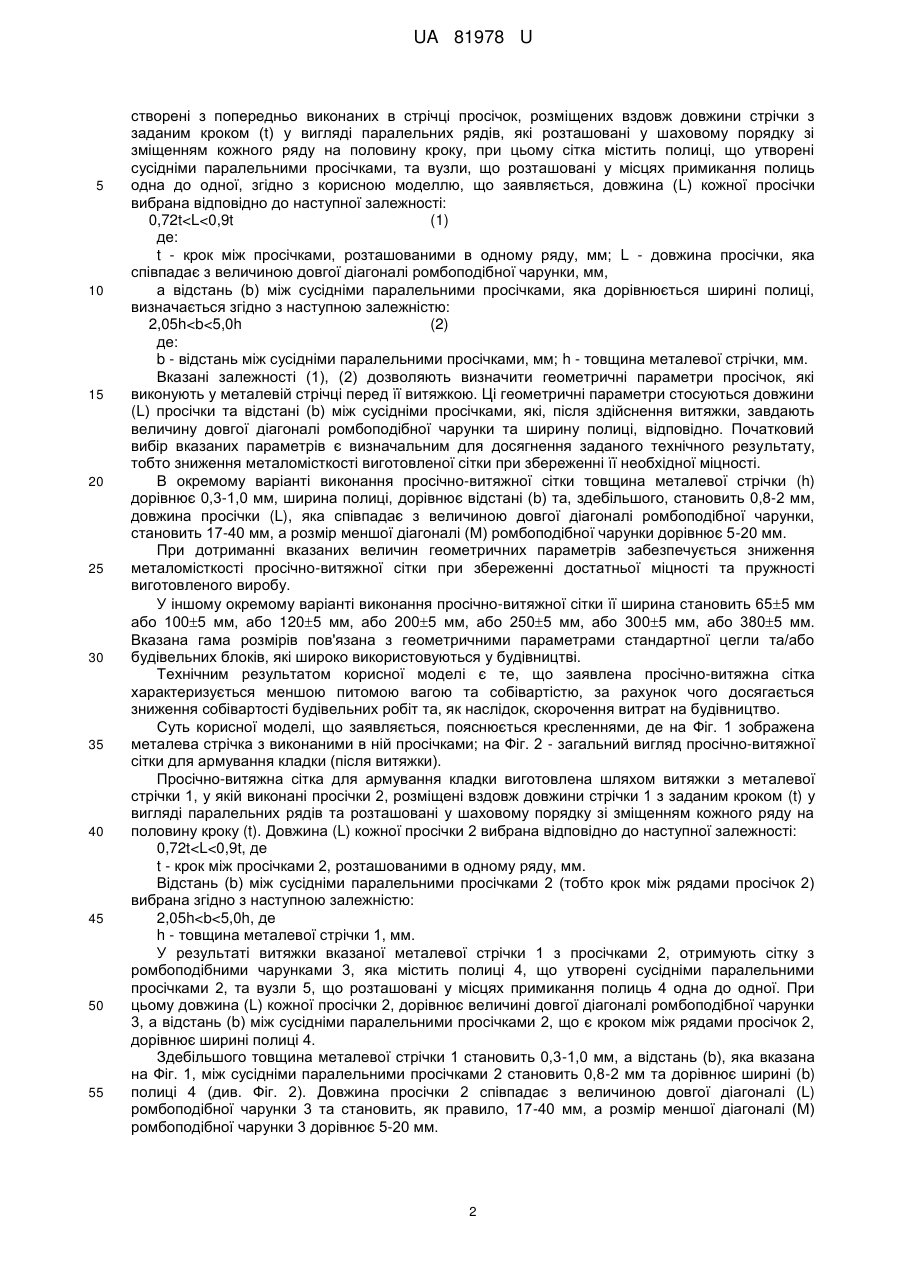

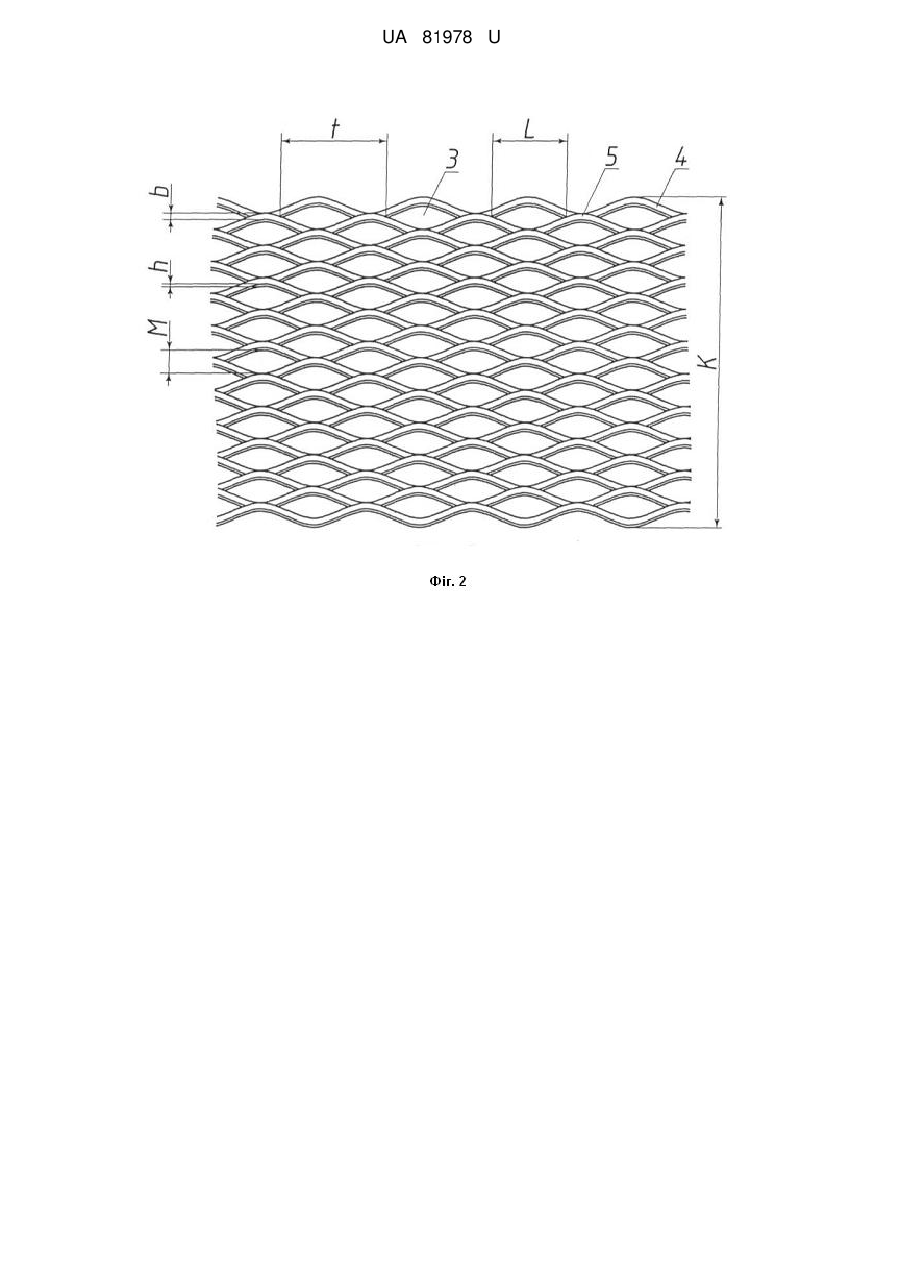

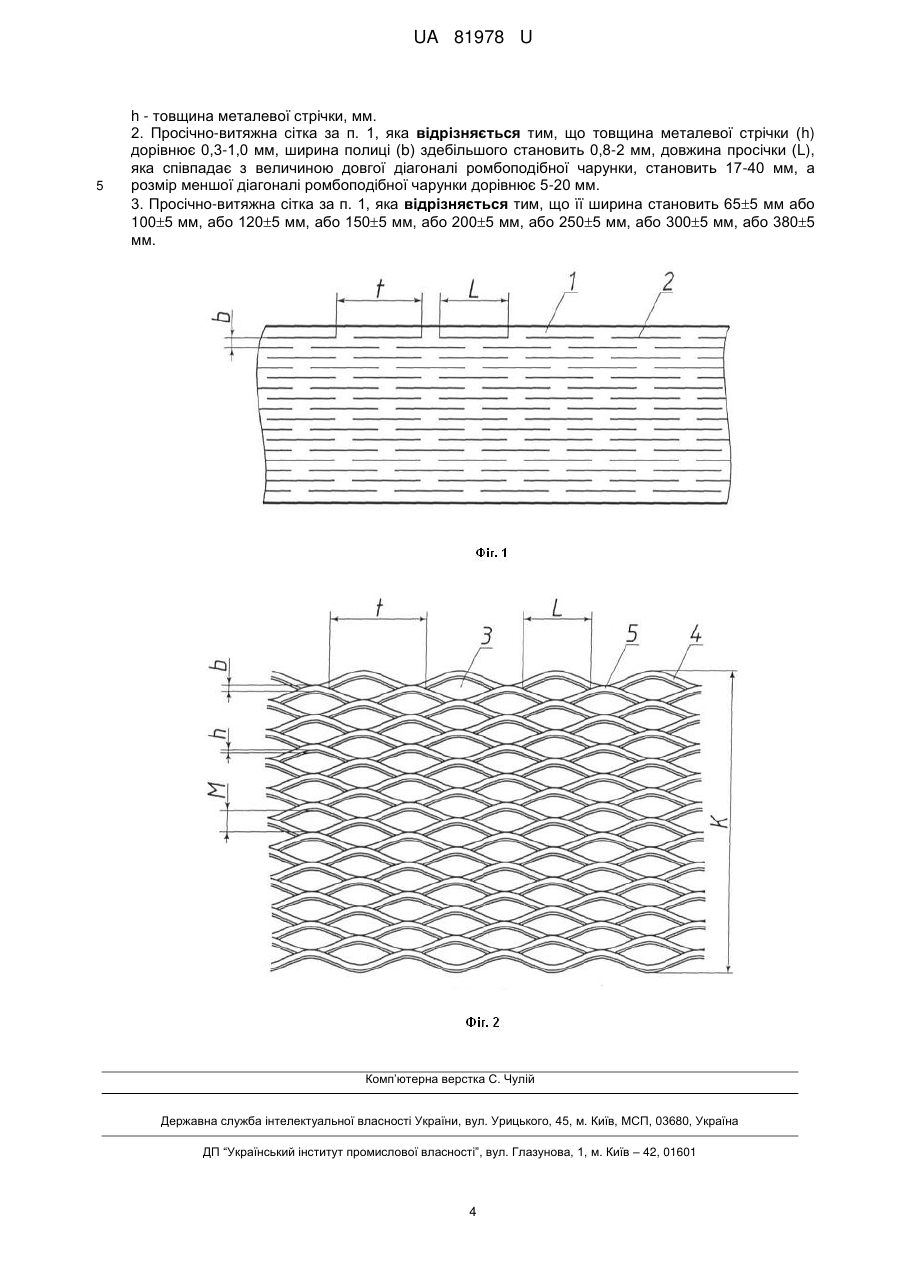

Реферат: UA 81978 U UA 81978 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме для виробництва сіток для армування, які використовують для підсилення цегляних або подібних кладок. Відома арматурна сітка (див. ГОСТ 10922-91), яка виготовлена з стрижневого дроту діаметром 3 мм і більше, містить поздовжні і поперечні прутки, розташовані в двох взаємно перпендикулярних напрямках і з'єднані в місцях перетину. Відома арматурна сітка (див. патент України на винахід № 76965, опубл. 16.10.2006, М. кл. Е04С 5/01), яка містить повздовжні і поперечні стрижні, розташовані в двох взаємно перпендикулярних напрямках і з'єднані між собою у точках перехрещення за допомогою зварювання. Недоліками відомих арматурних сіток є, по-перше, їх висока металомісткість та вага, а подруге, недостатня пружність та пластичність, що призводить до руйнування кладки у разі деформації фундаментів будівель, зокрема при просадках ґрунтів. Таке виконання арматурної сітки також обумовлює низьку адгезію цементної або бетонної суміші до елементів сітки і, як наслідок, зниження міцності кладки. Це пояснюється тим, що арматурна сітка містить поздовжні і поперечні прутки або стрижні, розташовані в двох взаємно перпендикулярних напрямках і з'єднані в місцях перетину, переважно за допомогою зварювання. Крок між прутками або стрижнями становить 30-120 мм. Діаметр прутків або стрижнів становить 2,5 мм і більше. Такі арматурні сітки мають низьку адгезію з цементною або бетонною сумішшю, що обумовлено великою відстанню між прутками або стрижнями. Товщина шва при кладці утворюється занадто великою, тому що лише висота таких сіток дорівнює щонайменше 5 мм. Це приводить до великих витрат цементної або бетонної суміші. У кладках, де необхідно отримувати тонший шов, таку арматурну сітку використовувати неможливо. При цьому виготовлені таким чином сітки мають недостатні пластичність та пружність, що призводить до зниження якості кладки. Виробництво таких сіток пов'язане з великими енерговитратами, а сама сітка має велику вагу. Найбільш близькою до корисної моделі, що заявляється, є відома просічно-витяжна сітка для армування кладки, яка виготовлена шляхом витяжки з металевої стрічки, який містить ромбоподібні чарунки, що створені з попередньо виконаних у стрічці просічок, розміщених вздовж довжини стрічки з заданим кроком у вигляді паралельних рядів, які розташовані у шаховому порядку зі зміщенням кожного ряду на половину кроку, при цьому сітка містить полиці, що утворені сусідніми паралельними просічками, та вузли, що розташовані у місцях примикання полиць одна до одної (див. патент України на корисну модель № 62433, опубл. 25.08.2011, М. кл. Е04С 5/01). Відома просічно-витяжна сітка характеризується наступними геометричними параметрами, а саме: - товщина металевої стрічки дорівнюється 0,5-2,0 мм; - коротка діагональ ромбоподібної чарунки становить 9-50 мм; - довга діагональ ромбоподібної чарунки становить 20-150 мм; - загальна ширина сітки є кратною ширині кладки та становить 105-115 мм, або 235-245 мм, або 365-375 мм, або 495-505 мм, або 625-635 мм. При використанні просічно-витяжної сітки, яка містить отвори у вигляді ромбоподібних чарунок, для армування кладки досягається значно вища адгезія елементів сітки з цементною або бетонною сумішшю, ніж у наведених вище аналогах. Це пояснюється тим, що ромбоподібні чарунки рівномірно заповнюються сумішшю, а прямі кромки міцніше зчіплюються з цементною або бетонною сумішшю. Недоліком відомої просічно-витяжної сітки є невизначеність геометричних параметрів полиць та вузлів та їх напрямок, що утворюють сітку та задають її споживчі властивості, яка пов'язана з невизначеністю параметрів просічок у металевій стрічці, з якої виготовляють сітку за допомогою витяжки. Виходячи з геометричних параметрів, які наведені у першому пункту формули відомої корисної моделі, можна зробити висновок, що розмір полиць не є визначальним для втілення корисної моделі за № 62433. Але це не так. Насправді, якщо виконати полиці та вузли занадто малими у перетині, то вони не будуть відповідати вимогам міцності та пружності, а якщо зробити їх занадто великими, то отвори ромбоподібних чарунок будуть відстояти один від одного на значну відстань, що, з одного боку, призведе до зростання матеріаломісткості сітки та зниження її пружності та пластичності, а з другого, - не дозволить використовувати зазначену сітку за її основним призначенням. Також, якщо чарунки розташовані поперек сітки, сітка втрачає свої армувальні властивості при кладці. Задачею корисної моделі є створення просічно-витяжної сітки для армування кладки, яка характеризується низькою матеріаломісткістю з одночасним дотриманням необхідної міцності. Для вирішення вказаної задачі у відомій просічно-витяжній сітці для армування кладки, яка виготовлена шляхом витяжки з металевої стрічки, яка містить ромбоподібні чарунки, що 1 UA 81978 U 5 10 15 20 25 30 35 40 45 50 55 створені з попередньо виконаних в стрічці просічок, розміщених вздовж довжини стрічки з заданим кроком (t) у вигляді паралельних рядів, які розташовані у шаховому порядку зі зміщенням кожного ряду на половину кроку, при цьому сітка містить полиці, що утворені сусідніми паралельними просічками, та вузли, що розташовані у місцях примикання полиць одна до одної, згідно з корисною моделлю, що заявляється, довжина (L) кожної просічки вибрана відповідно до наступної залежності: 0,72t
