Установка для напаювання пакетом стрічок

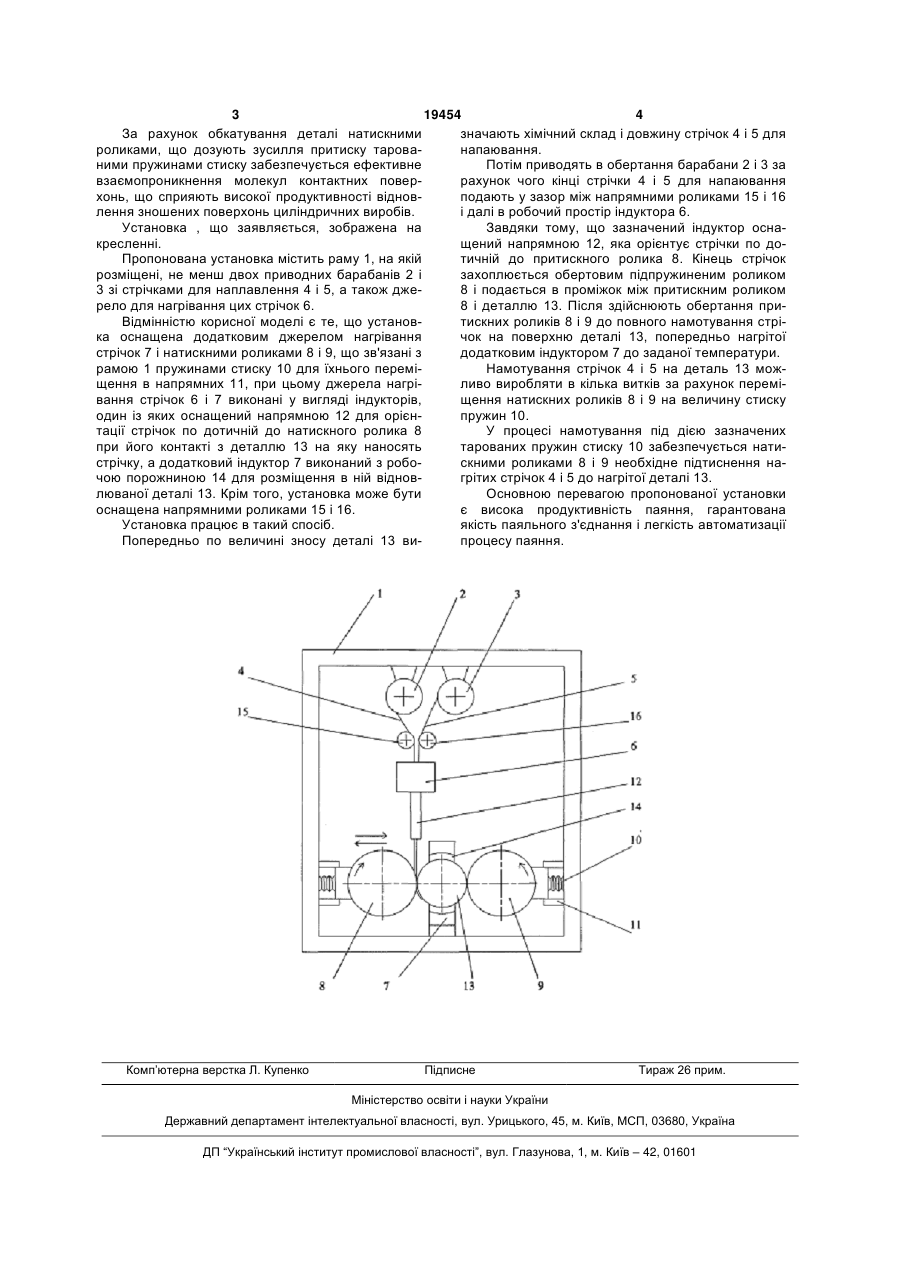

Установка для напаювання пакетом стрічок, на рамі якої розміщено не менше двох привідних 3 19454 4 За рахунок обкатування деталі натискними значають хімічний склад і довжину стрічок 4 і 5 для роликами, що дозують зусилля притиску тарованапаювання. ними пружинами стиску забезпечується ефективне Потім приводять в обертання барабани 2 і 3 за взаємопроникнення молекул контактних поверрахунок чого кінці стрічки 4 і 5 для напаювання хонь, що сприяють високої продуктивності відновподають у зазор між напрямними роликами 15 і 16 лення зношених поверхонь циліндричних виробів. і далі в робочий простір індуктора 6. Установка , що заявляється, зображена на Завдяки тому, що зазначений індуктор оснакресленні. щений напрямною 12, яка орієнтує стрічки по доПропонована установка містить раму 1, на якій тичній до притискного ролика 8. Кінець стрічок розміщені, не менш двох приводних барабанів 2 і захоплюється обертовим підпружиненим роликом 3 зі стрічками для наплавлення 4 і 5, а також дже8 і подається в проміжок між притискним роликом рело для нагрівання цих стрічок 6. 8 і деталлю 13. Після здійснюють обертання приВідмінністю корисної моделі є те, що установтискних роликів 8 і 9 до повного намотування стріка оснащена додатковим джерелом нагрівання чок на поверхню деталі 13, попередньо нагрітої стрічок 7 і натискними роликами 8 і 9, що зв'язані з додатковим індуктором 7 до заданої температури. рамою 1 пружинами стиску 10 для їхнього переміНамотування стрічок 4 і 5 на деталь 13 можщення в напрямних 11, при цьому джерела нагріливо виробляти в кілька витків за рахунок перемівання стрічок 6 і 7 виконані у вигляді індукторів, щення натискних роликів 8 і 9 на величину стиску один із яких оснащений напрямною 12 для орієнпружин 10. тації стрічок по дотичній до натискного ролика 8 У процесі намотування під дією зазначених при його контакті з деталлю 13 на яку наносять тарованих пружин стиску 10 забезпечується натистрічку, а додатковий індуктор 7 виконаний з робоскними роликами 8 і 9 необхідне підтиснення начою порожниною 14 для розміщення в ній відновгрітих стрічок 4 і 5 до нагрітої деталі 13. люваної деталі 13. Крім того, установка може бути Основною перевагою пропонованої установки оснащена напрямними роликами 15 і 16. є висока продуктивність паяння, гарантована Установка працює в такий спосіб. якість паяльного з'єднання і легкість автоматизації Попередньо по величині зносу деталі 13 випроцесу паяння. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
