Тримач ділянки ін’єкційної голки з загостреним кінцем с.о. іванова-м.м. рожка

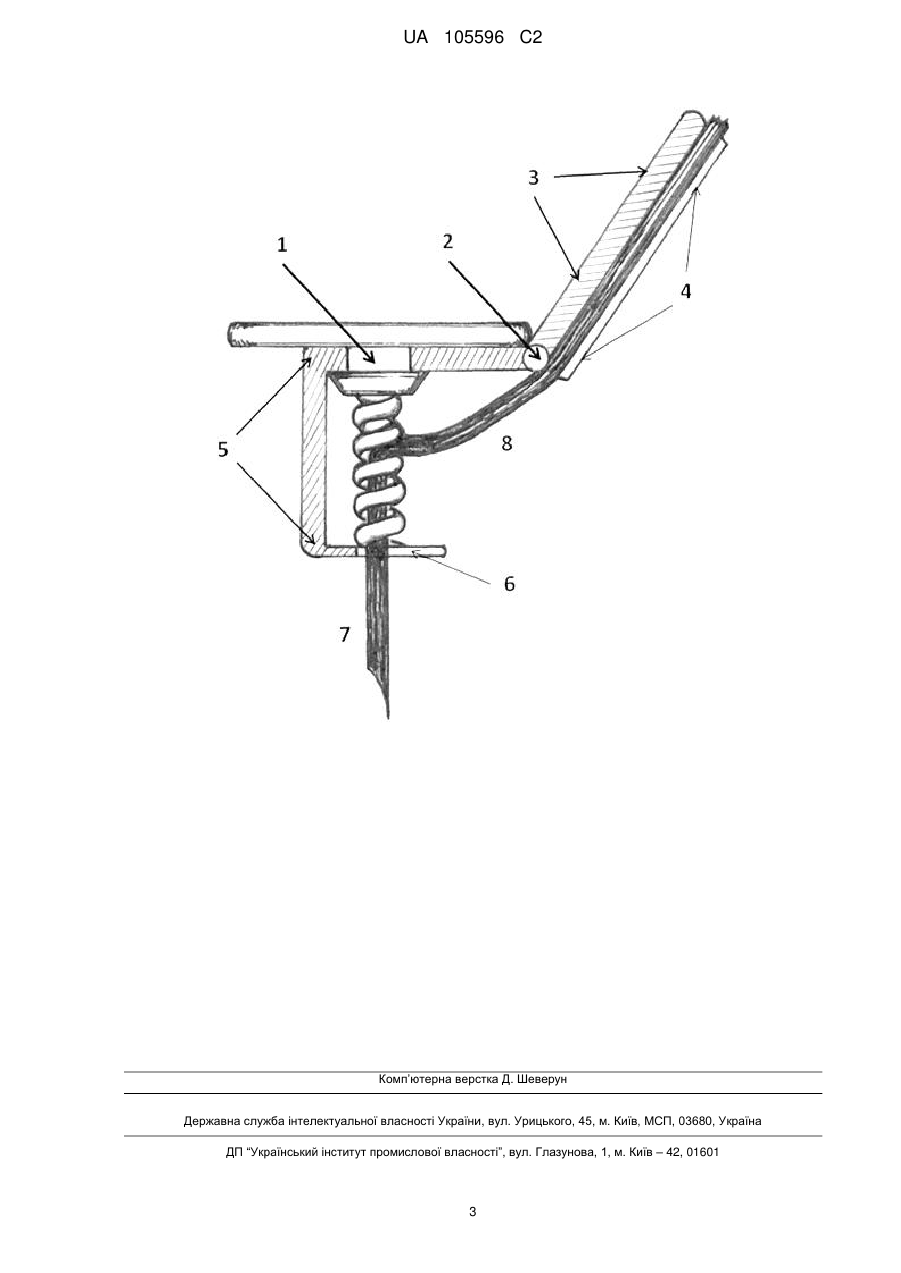

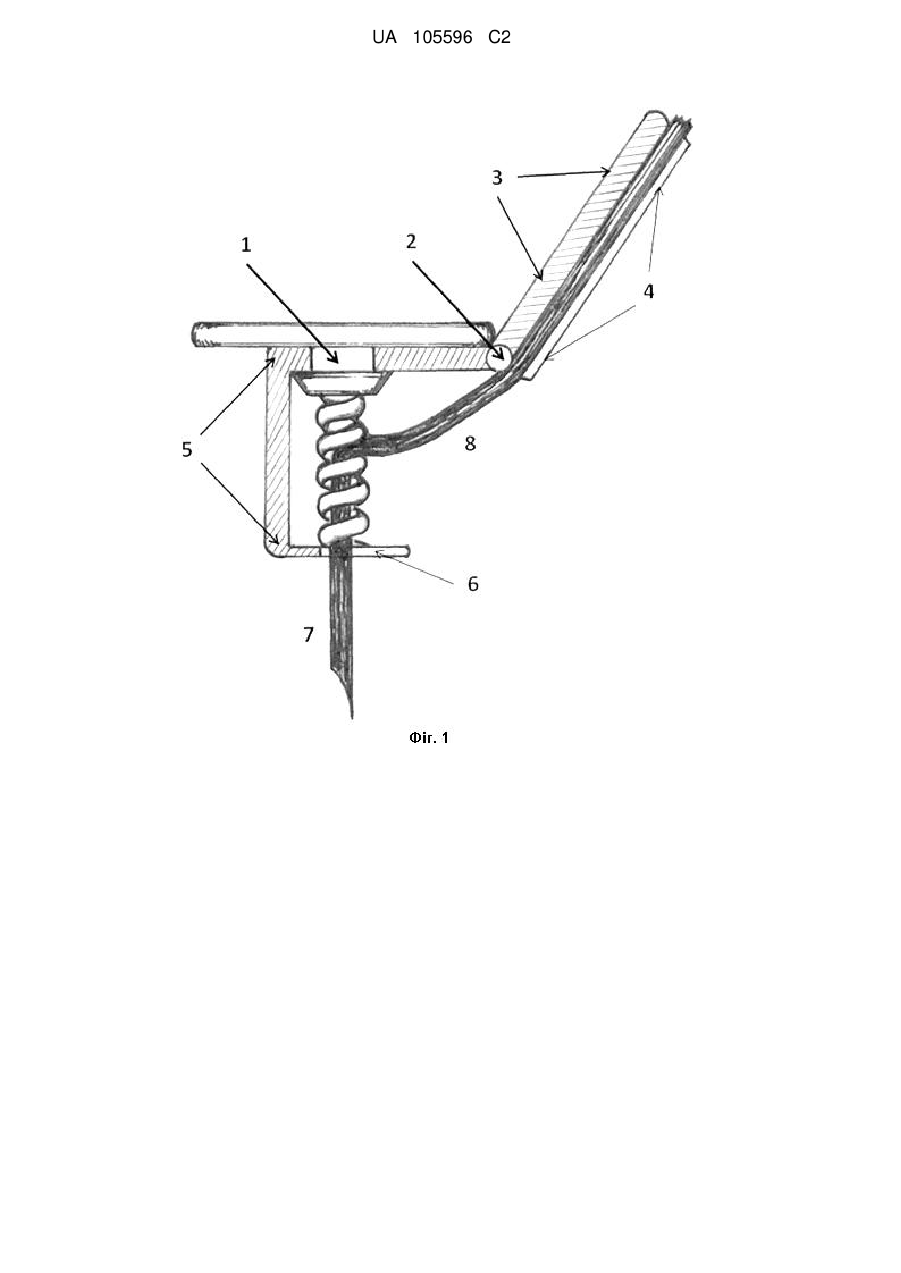

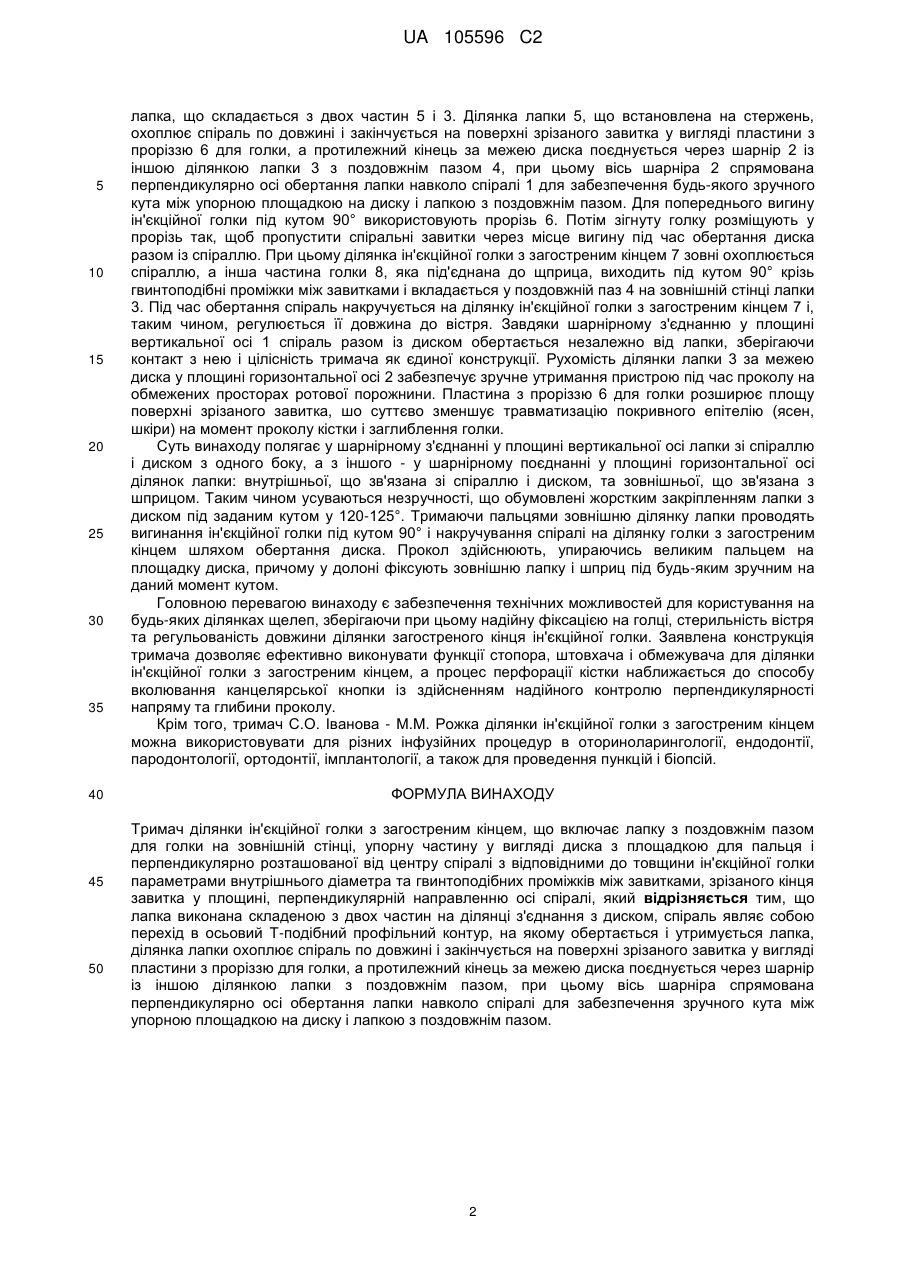

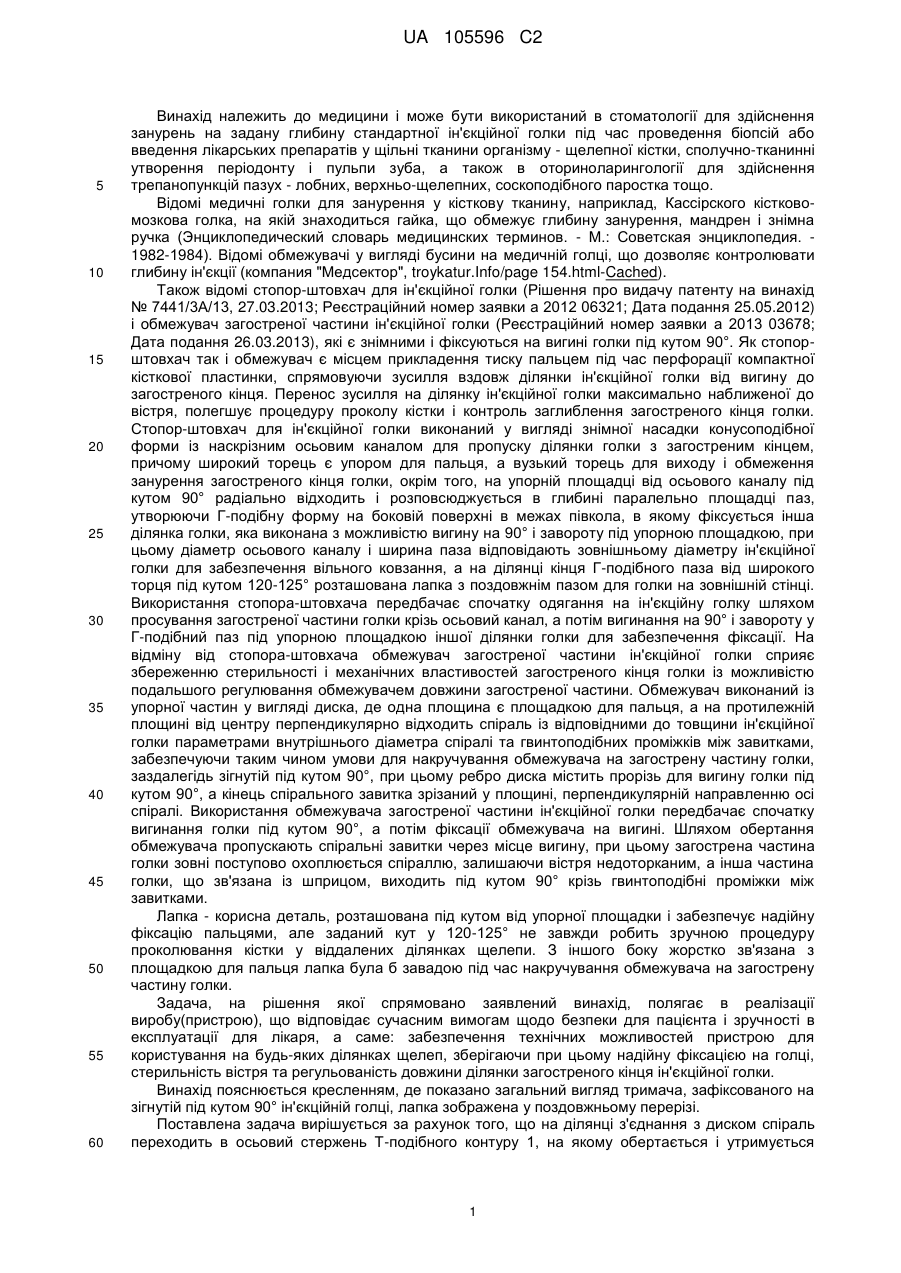

Реферат: Суть винаходу полягає у шарнірному з'єднанні у площині вертикальної осі лапки з спіраллю і диском з одного боку, а з іншого - у шарнірному поєднанні у площині горизонтальної осі ділянок лапки: внутрішньої, що зв'язана зі спіраллю і диском, та зовнішньої, що зв'язана зі шприцем, при цьому лапка виконана складаною з двох частин. Таким чином усуваються незручності, що обумовлені жорстким закріпленням лапки з диском під заданим кутом у 120-125°. На ділянці з'єднання з диском спіраль являє собою перехід в осьовий Т-подібний профільний контур, на якому обертається і утримується лапка, окрім того, ділянка лапки охоплює спіраль по довжині і закінчується на поверхні зрізаного завитка у вигляді пластини з проріззю для голки, а протилежний кінець за межею диска поєднується через шарнір із іншою ділянкою лапки з поздовжнім пазом, при цьому вісь шарніра спрямована перпендикулярно осі обертання лапки навколо спіралі для забезпечення будь-якого зручного кута між упорною площадкою на диску і лапкою з поздовжнім пазом. Тримаючи пальцями зовнішню ділянку лапки проводять вигинання ін'єкційної голки під кутом 90° і накручування спіралі на ділянку голки з загостреним кінцем шляхом обертання диска. Прокол здійснюють упираючись великим пальцем на плошадку диска, причому у долоні фіксують зовнішню лапку і шприц під будь-яким зручним на даний момент кутом. UA 105596 C2 (12) UA 105596 C2 UA 105596 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до медицини і може бути використаний в стоматології для здійснення занурень на задану глибину стандартної ін'єкційної голки під час проведення біопсій або введення лікарських препаратів у щільні тканини організму - щелепної кістки, сполучно-тканинні утворення періодонту і пульпи зуба, а також в оториноларингології для здійснення трепанопункцій пазух - лобних, верхньо-щелепних, соскоподібного паростка тощо. Відомі медичні голки для занурення у кісткову тканину, наприклад, Кассірского кістковомозкова голка, на якій знаходиться гайка, що обмежує глибину занурення, мандрен і знімна ручка (Энциклопедический словарь медицинских терминов. - М.: Советская энциклопедия. 1982-1984). Відомі обмежувачі у вигляді бусини на медичній голці, що дозволяє контролювати глибину ін'єкції (компания "Медсектор", troykatur.Info/page 154.html-Cached). Також відомі стопор-штовхач для ін'єкційної голки (Рішення про видачу патенту на винахід № 7441/3А/13, 27.03.2013; Реєстраційний номер заявки а 2012 06321; Дата подання 25.05.2012) і обмежувач загостреної частини ін'єкційної голки (Реєстраційний номер заявки а 2013 03678; Дата подання 26.03.2013), які є знімними і фіксуються на вигині голки під кутом 90°. Як стопорштовхач так і обмежувач є місцем прикладення тиску пальцем під час перфорації компактної кісткової пластинки, спрямовуючи зусилля вздовж ділянки ін'єкційної голки від вигину до загостреного кінця. Перенос зусилля на ділянку ін'єкційної голки максимально наближеної до вістря, полегшує процедуру проколу кістки і контроль заглиблення загостреного кінця голки. Стопор-штовхач для ін'єкційної голки виконаний у вигляді знімної насадки конусоподібної форми із наскрізним осьовим каналом для пропуску ділянки голки з загостреним кінцем, причому широкий торець є упором для пальця, а вузький торець для виходу і обмеження занурення загостреного кінця голки, окрім того, на упорній площадці від осьового каналу під кутом 90° радіально відходить і розповсюджується в глибині паралельно площадці паз, утворюючи Г-подібну форму на боковій поверхні в межах півкола, в якому фіксується інша ділянка голки, яка виконана з можливістю вигину на 90° і завороту під упорною площадкою, при цьому діаметр осьового каналу і ширина паза відповідають зовнішньому діаметру ін'єкційної голки для забезпечення вільного ковзання, а на ділянці кінця Г-подібного паза від широкого торця під кутом 120-125° розташована лапка з поздовжнім пазом для голки на зовнішній стінці. Використання стопора-штовхача передбачає спочатку одягання на ін'єкційну голку шляхом просування загостреної частини голки крізь осьовий канал, а потім вигинання на 90° і завороту у Г-подібний паз під упорною площадкою іншої ділянки голки для забезпечення фіксації. На відміну від стопора-штовхача обмежувач загостреної частини ін'єкційної голки сприяє збереженню стерильності і механічних властивостей загостреного кінця голки із можливістю подальшого регулювання обмежувачем довжини загостреної частини. Обмежувач виконаний із упорної частин у вигляді диска, де одна площина є площадкою для пальця, а на протилежній площині від центру перпендикулярно відходить спіраль із відповідними до товщини ін'єкційної голки параметрами внутрішнього діаметра спіралі та гвинтоподібних проміжків між завитками, забезпечуючи таким чином умови для накручування обмежувача на загострену частину голки, заздалегідь зігнутій під кутом 90°, при цьому ребро диска містить прорізь для вигину голки під кутом 90°, а кінець спірального завитка зрізаний у площині, перпендикулярній направленню осі спіралі. Використання обмежувача загостреної частини ін'єкційної голки передбачає спочатку вигинання голки під кутом 90°, а потім фіксації обмежувача на вигині. Шляхом обертання обмежувача пропускають спіральні завитки через місце вигину, при цьому загострена частина голки зовні поступово охоплюється спіраллю, залишаючи вістря недоторканим, а інша частина голки, що зв'язана із шприцом, виходить під кутом 90° крізь гвинтоподібні проміжки між завитками. Лапка - корисна деталь, розташована під кутом від упорної площадки і забезпечує надійну фіксацію пальцями, але заданий кут у 120-125° не завжди робить зручною процедуру проколювання кістки у віддалених ділянках щелепи. З іншого боку жорстко зв'язана з площадкою для пальця лапка була б завадою під час накручування обмежувача на загострену частину голки. Задача, на рішення якої спрямовано заявлений винахід, полягає в реалізації виробу(пристрою), що відповідає сучасним вимогам щодо безпеки для пацієнта і зручності в експлуатації для лікаря, а саме: забезпечення технічних можливостей пристрою для користування на будь-яких ділянках щелеп, зберігаючи при цьому надійну фіксацією на голці, стерильність вістря та регульованість довжини ділянки загостреного кінця ін'єкційної голки. Винахід пояснюється кресленням, де показано загальний вигляд тримача, зафіксованого на зігнутій під кутом 90° ін'єкційній голці, лапка зображена у поздовжньому перерізі. Поставлена задача вирішується за рахунок того, що на ділянці з'єднання з диском спіраль переходить в осьовий стержень Т-подібного контуру 1, на якому обертається і утримується 1 UA 105596 C2 5 10 15 20 25 30 35 40 45 50 лапка, що складається з двох частин 5 і 3. Ділянка лапки 5, що встановлена на стержень, охоплює спіраль по довжині і закінчується на поверхні зрізаного завитка у вигляді пластини з проріззю 6 для голки, а протилежний кінець за межею диска поєднується через шарнір 2 із іншою ділянкою лапки 3 з поздовжнім пазом 4, при цьому вісь шарніра 2 спрямована перпендикулярно осі обертання лапки навколо спіралі 1 для забезпечення будь-якого зручного кута між упорною площадкою на диску і лапкою з поздовжнім пазом. Для попереднього вигину ін'єкційної голки під кутом 90° використовують прорізь 6. Потім зігнуту голку розміщують у прорізь так, щоб пропустити спіральні завитки через місце вигину під час обертання диска разом із спіраллю. При цьому ділянка ін'єкційної голки з загостреним кінцем 7 зовні охоплюється спіраллю, а інша частина голки 8, яка під'єднана до щприца, виходить під кутом 90° крізь гвинтоподібні проміжки між завитками і вкладається у поздовжній паз 4 на зовнішній стінці лапки 3. Під час обертання спіраль накручується на ділянку ін'єкційної голки з загостреним кінцем 7 і, таким чином, регулюється її довжина до вістря. Завдяки шарнірному з'єднанню у площині вертикальної осі 1 спіраль разом із диском обертається незалежно від лапки, зберігаючи контакт з нею і цілісність тримача як єдиної конструкції. Рухомість ділянки лапки 3 за межею диска у площині горизонтальної осі 2 забезпечує зручне утримання пристрою під час проколу на обмежених просторах ротової порожнини. Пластина з проріззю 6 для голки розширює площу поверхні зрізаного завитка, шо суттєво зменшує травматизацію покривного епітелію (ясен, шкіри) на момент проколу кістки і заглиблення голки. Суть винаходу полягає у шарнірному з'єднанні у площині вертикальної осі лапки зі спіраллю і диском з одного боку, а з іншого - у шарнірному поєднанні у площині горизонтальної осі ділянок лапки: внутрішньої, що зв'язана зі спіраллю і диском, та зовнішньої, що зв'язана з шприцом. Таким чином усуваються незручності, що обумовлені жорстким закріпленням лапки з диском під заданим кутом у 120-125°. Тримаючи пальцями зовнішню ділянку лапки проводять вигинання ін'єкційної голки під кутом 90° і накручування спіралі на ділянку голки з загостреним кінцем шляхом обертання диска. Прокол здійснюють, упираючись великим пальцем на площадку диска, причому у долоні фіксують зовнішню лапку і шприц під будь-яким зручним на даний момент кутом. Головною перевагою винаходу є забезпечення технічних можливостей для користування на будь-яких ділянках щелеп, зберігаючи при цьому надійну фіксацією на голці, стерильність вістря та регульованість довжини ділянки загостреного кінця ін'єкційної голки. Заявлена конструкція тримача дозволяє ефективно виконувати функції стопора, штовхача і обмежувача для ділянки ін'єкційної голки з загостреним кінцем, а процес перфорації кістки наближається до способу вколювання канцелярської кнопки із здійсненням надійного контролю перпендикулярності напряму та глибини проколу. Крім того, тримач С.О. Іванова - М.М. Рожка ділянки ін'єкційної голки з загостреним кінцем можна використовувати для різних інфузійних процедур в оториноларингології, ендодонтії, пародонтології, ортодонтії, імплантології, а також для проведення пункцій і біопсій. ФОРМУЛА ВИНАХОДУ Тримач ділянки ін'єкційної голки з загостреним кінцем, що включає лапку з поздовжнім пазом для голки на зовнішній стінці, упорну частину у вигляді диска з площадкою для пальця і перпендикулярно розташованої від центру спіралі з відповідними до товщини ін'єкційної голки параметрами внутрішнього діаметра та гвинтоподібних проміжків між завитками, зрізаного кінця завитка у площині, перпендикулярній направленню осі спіралі, який відрізняється тим, що лапка виконана складеною з двох частин на ділянці з'єднання з диском, спіраль являє собою перехід в осьовий Т-подібний профільний контур, на якому обертається і утримується лапка, ділянка лапки охоплює спіраль по довжині і закінчується на поверхні зрізаного завитка у вигляді пластини з проріззю для голки, а протилежний кінець за межею диска поєднується через шарнір із іншою ділянкою лапки з поздовжнім пазом, при цьому вісь шарніра спрямована перпендикулярно осі обертання лапки навколо спіралі для забезпечення зручного кута між упорною площадкою на диску і лапкою з поздовжнім пазом. 2 UA 105596 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
