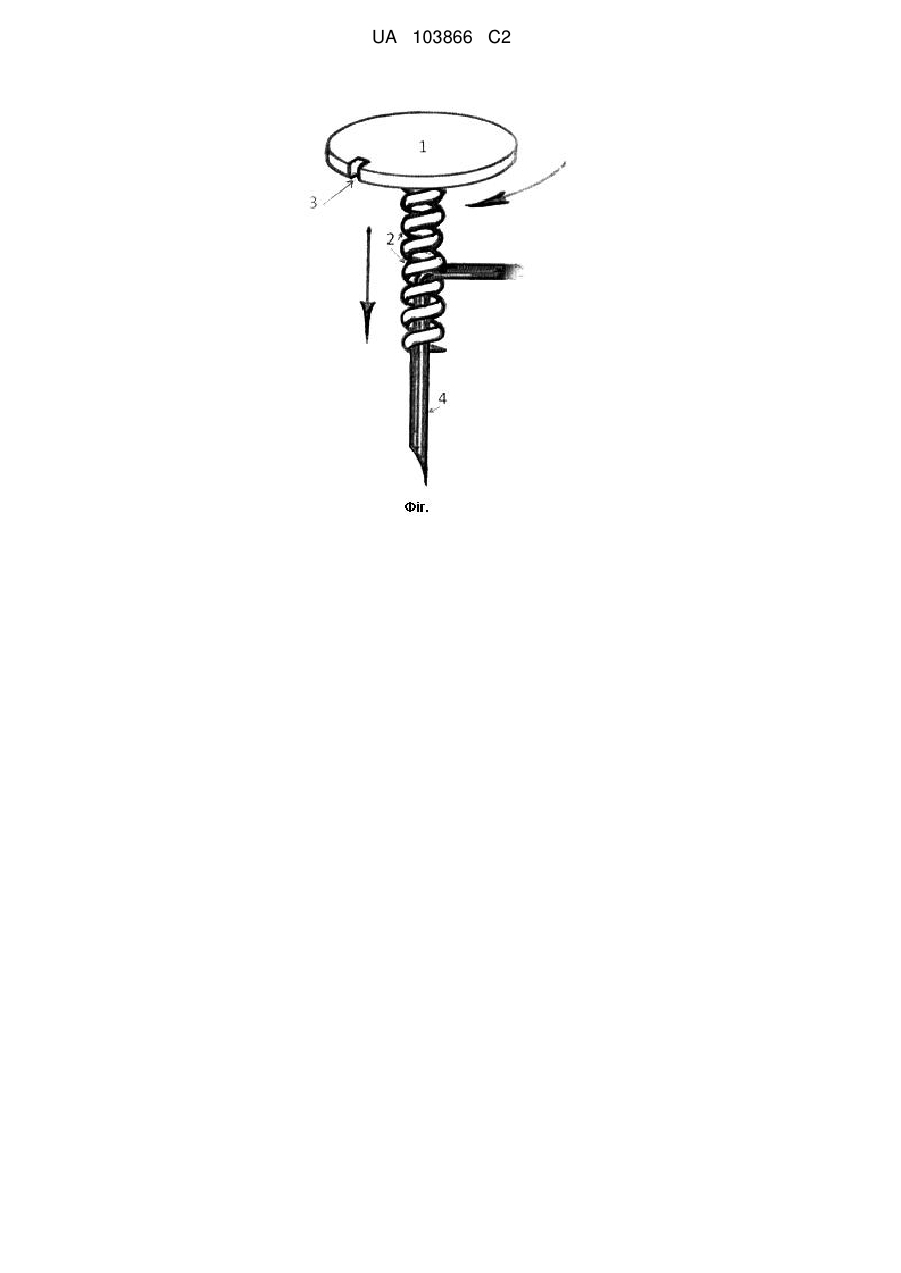

Обмежувач загостреної частини ін’єкційної голки

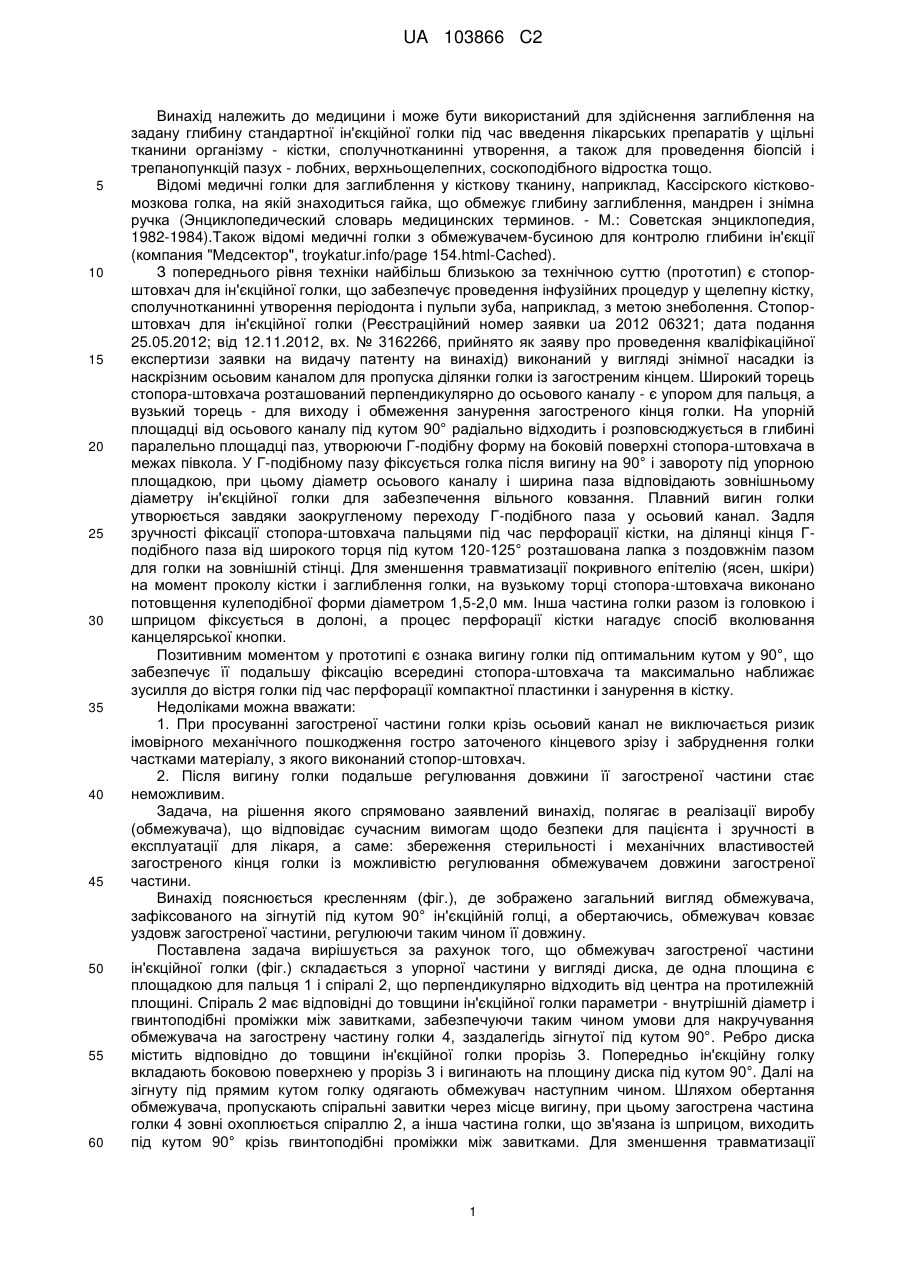

Реферат: Заявлений обмежувач загостреної частини ін'єкційної голки упорну частину із площадкою для пальця. Упорна частина виконана у вигляді диска. Одна площина упорної частини є площадкою для пальця, а на протилежній площині від центра перпендикулярно відходить спіраль із відповідними до товщини ін'єкційної голки параметрами внутрішнього діаметра спіралі та гвинтоподібних проміжків між завитками. Завитки забезпечують умови для накручування обмежувача на загострену частину голки, заздалегідь зігнутої під кутом 90°. UA 103866 C2 (12) UA 103866 C2 UA 103866 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до медицини і може бути використаний для здійснення заглиблення на задану глибину стандартної ін'єкційної голки під час введення лікарських препаратів у щільні тканини організму - кістки, сполучнотканинні утворення, а також для проведення біопсій і трепанопункцій пазух - лобних, верхньощелепних, соскоподібного відростка тощо. Відомі медичні голки для заглиблення у кісткову тканину, наприклад, Кассірского кістковомозкова голка, на якій знаходиться гайка, що обмежує глибину заглиблення, мандрен і знімна ручка (Энциклопедический словарь медицинских терминов. - М.: Советская энциклопедия, 1982-1984).Також відомі медичні голки з обмежувачем-бусиною для контролю глибини ін'єкції (компания "Медсектор", troykatur.info/page 154.html-Cached). З попереднього рівня техніки найбільш близькою за технічною суттю (прототип) є стопорштовхач для ін'єкційної голки, що забезпечує проведення інфузійних процедур у щелепну кістку, сполучнотканинні утворення періодонта і пульпи зуба, наприклад, з метою знеболення. Стопорштовхач для ін'єкційної голки (Реєстраційний номер заявки uа 2012 06321; дата подання 25.05.2012; від 12.11.2012, вх. № 3162266, прийнято як заяву про проведення кваліфікаційної експертизи заявки на видачу патенту на винахід) виконаний у вигляді знімної насадки із наскрізним осьовим каналом для пропуска ділянки голки із загостреним кінцем. Широкий торець стопора-штовхача розташований перпендикулярно до осьового каналу - є упором для пальця, а вузький торець - для виходу і обмеження занурення загостреного кінця голки. На упорній площадці від осьового каналу під кутом 90° радіально відходить і розповсюджується в глибині паралельно площадці паз, утворюючи Г-подібну форму на боковій поверхні стопора-штовхача в межах півкола. У Г-подібному пазу фіксується голка після вигину на 90° і завороту під упорною площадкою, при цьому діаметр осьового каналу і ширина паза відповідають зовнішньому діаметру ін'єкційної голки для забезпечення вільного ковзання. Плавний вигин голки утворюється завдяки заокругленому переходу Г-подібного паза у осьовий канал. Задля зручності фіксації стопора-штовхача пальцями під час перфорації кістки, на ділянці кінця Гподібного паза від широкого торця під кутом 120-125° розташована лапка з поздовжнім пазом для голки на зовнішній стінці. Для зменшення травматизації покривного епітелію (ясен, шкіри) на момент проколу кістки і заглиблення голки, на вузькому торці стопора-штовхача виконано потовщення кулеподібної форми діаметром 1,5-2,0 мм. Інша частина голки разом із головкою і шприцом фіксується в долоні, а процес перфорації кістки нагадує спосіб вколювання канцелярської кнопки. Позитивним моментом у прототипі є ознака вигину голки під оптимальним кутом у 90°, що забезпечує її подальшу фіксацію всередині стопора-штовхача та максимально наближає зусилля до вістря голки під час перфорації компактної пластинки і занурення в кістку. Недоліками можна вважати: 1. При просуванні загостреної частини голки крізь осьовий канал не виключається ризик імовірного механічного пошкодження гостро заточеного кінцевого зрізу і забруднення голки частками матеріалу, з якого виконаний стопор-штовхач. 2. Після вигину голки подальше регулювання довжини її загостреної частини стає неможливим. Задача, на рішення якого спрямовано заявлений винахід, полягає в реалізації виробу (обмежувача), що відповідає сучасним вимогам щодо безпеки для пацієнта і зручності в експлуатації для лікаря, а саме: збереження стерильності і механічних властивостей загостреного кінця голки із можливістю регулювання обмежувачем довжини загостреної частини. Винахід пояснюється кресленням (фіг.), де зображено загальний вигляд обмежувача, зафіксованого на зігнутій під кутом 90° ін'єкційній голці, а обертаючись, обмежувач ковзає уздовж загостреної частини, регулюючи таким чином її довжину. Поставлена задача вирішується за рахунок того, що обмежувач загостреної частини ін'єкційної голки (фіг.) складається з упорної частини у вигляді диска, де одна площина є площадкою для пальця 1 і спіралі 2, що перпендикулярно відходить від центра на протилежній площині. Спіраль 2 має відповідні до товщини ін'єкційної голки параметри - внутрішній діаметр і гвинтоподібні проміжки між завитками, забезпечуючи таким чином умови для накручування обмежувача на загострену частину голки 4, заздалегідь зігнутої під кутом 90°. Ребро диска містить відповідно до товщини ін'єкційної голки прорізь 3. Попередньо ін'єкційну голку вкладають боковою поверхнею у прорізь 3 і вигинають на площину диска під кутом 90°. Далі на зігнуту під прямим кутом голку одягають обмежувач наступним чином. Шляхом обертання обмежувача, пропускають спіральні завитки через місце вигину, при цьому загострена частина голки 4 зовні охоплюється спіраллю 2, а інша частина голки, що зв'язана із шприцом, виходить під кутом 90° крізь гвинтоподібні проміжки між завитками. Для зменшення травматизації 1 UA 103866 C2 5 10 15 20 покривного епітелію (ясен, шкіри) на момент проколу кістки і заглиблення голки, кінець спірального завитка зрізаний у площині, перпендикулярній направленню осі спіралі 2. Обертаючи обмежувач навкруги загостреної частини голки 4, регулюють її довжину навіть під час проведення інфузійних процедур, при цьому зв'язок обмежувача з голкою не порушується (фіг., позначено стрілками). Суть винаходу полягає спочатку у здійсненні вигину ін'єкційної голки під кутом 90°, а потім фіксації обмежувача шляхом його накручування на частину голки від вигину до загостреного кінця із одночасним отримуванням необхідної відстані від зрізаного кінця спірального завитка на обмежувачі до загостреного кінця голки. Головною перевагою обмежувача загостреної частини ін'єкційної голки є збереження стерильності і механічних властивостей загостреного кінця голки із можливістю подальшого регулювання обмежувачем довжини загостреної частини. Загострений кінець ін'єкційної голки залишається недоторканим під час одягання обмежувача, регулювання обмежувачем довжини загостреної частини і далі до проведення інфузійних процедур. Обмежувач забезпечує зручні умови для використання стандартної ін'єкційної голки і шприца кистю однієї руки. Частину голки разом із головкою і шприцом фіксують в долоні, а процес перфорації кістки нагадує спосіб вколювання канцелярської кнопки із здійсненням надійного контролю перпендикулярності напряму та глибини проколу. Крім того, обмежувач загостреної частини ін'єкційної голки можна використовувати для різних інфузійних процедур в оториноларингології, ендодонтії, пародонтології, ортодонтії, імплантології, а також для проведення пункцій і біопсій. ФОРМУЛА ВИНАХОДУ 25 30 35 1. Обмежувач загостреної частини ін'єкційної голки, що включає упорну частину із площадкою для пальця, який відрізняється тим, що упорна частина виконана у вигляді диска, де одна площина є площадкою для пальця, а на протилежній площині від центра перпендикулярно відходить спіраль із відповідними до товщини ін'єкційної голки параметрами внутрішнього діаметра спіралі та гвинтоподібних проміжків між завитками, забезпечуючи таким чином умови для накручування обмежувача на загострену частину голки, заздалегідь зігнутої під кутом 90°. 2. Обмежувач загостреної частини ін'єкційної голки за п. 1, який відрізняється тим, що ребро диска містить відповідно до товщини ін'єкційної голки прорізь для вкладання голки боковою поверхнею і наступного її вигину на площину диска під кутом 90°. 3. Обмежувач загостреної частини ін'єкційної голки за п. 1, який відрізняється тим, що кінець спірального завитка зрізаний у площині, перпендикулярній направленню осі спіралі. 2 UA 103866 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
