Спосіб бойового застосування безпілотних літальних апаратів для ураження малорозмірних повітряних цілей

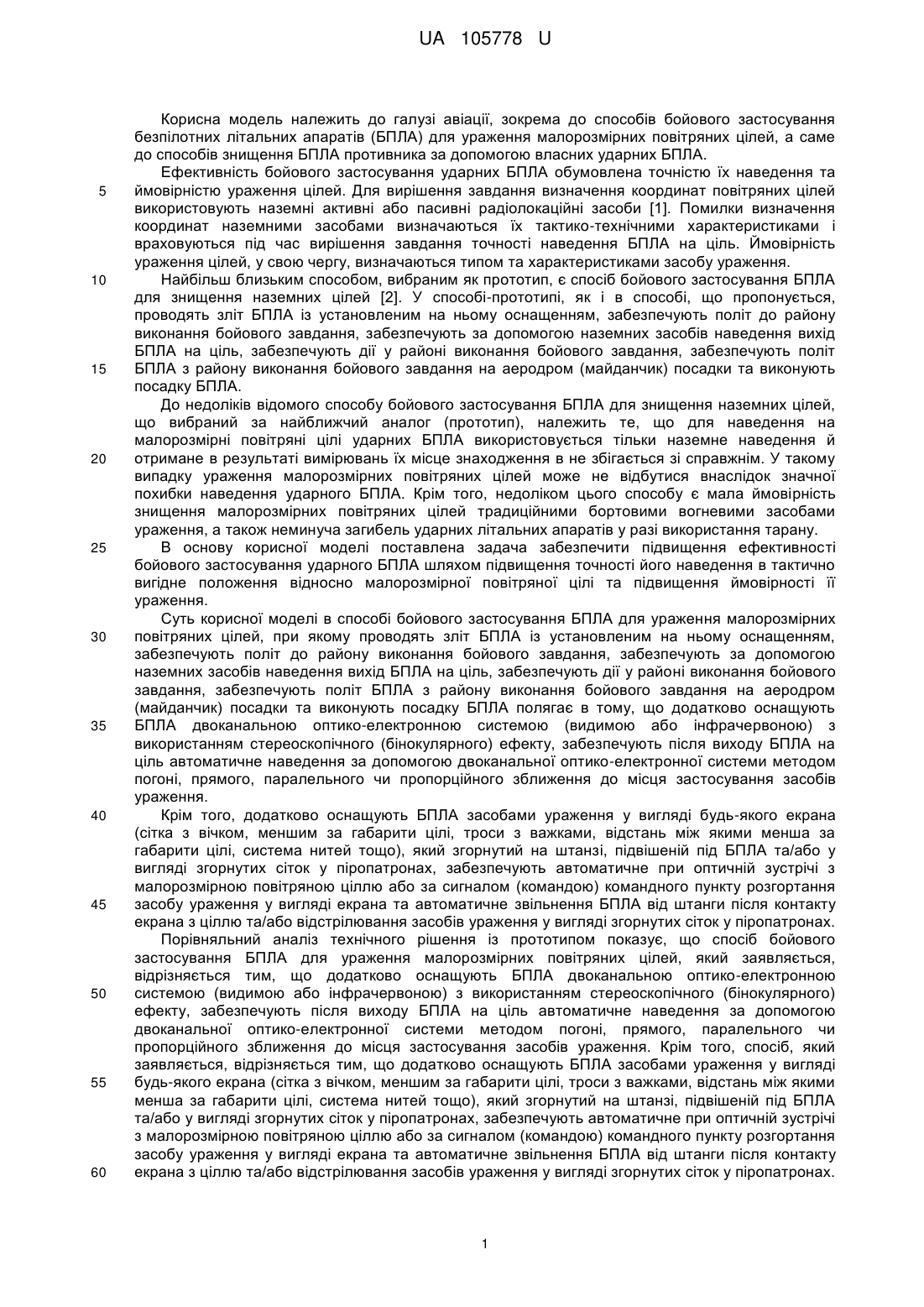

Реферат: Спосіб бойового застосування безпілотних літальних апаратів для ураження малорозмірних повітряних цілей, при якому проводять зліт безпілотного літального апарата (БПЛА) із установленим на ньому оснащенням, забезпечують політ до району виконання бойового завдання, забезпечують за допомогою наземних засобів наведення вихід на ціль, забезпечують дії у районі виконання бойового завдання, забезпечують політ БПЛА з району виконання бойового завдання на аеродром (майданчик) посадки та виконують посадку БПЛА. Крім того, додатково оснащують БПЛА двоканальною оптико-електронною системою (видимою або інфрачервоною) з використанням стереоскопічного (бінокулярного) ефекту, забезпечують після виходу на ціль автоматичне наведення за допомогою двоканальної оптико-електронної системи методом погоні, прямого, паралельного чи пропорційного зближення до місця застосування засобів ураження. UA 105778 U (12) UA 105778 U UA 105778 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі авіації, зокрема до способів бойового застосування безпілотних літальних апаратів (БПЛА) для ураження малорозмірних повітряних цілей, а саме до способів знищення БПЛА противника за допомогою власних ударних БПЛА. Ефективність бойового застосування ударних БПЛА обумовлена точністю їх наведення та ймовірністю ураження цілей. Для вирішення завдання визначення координат повітряних цілей використовують наземні активні або пасивні радіолокаційні засоби [1]. Помилки визначення координат наземними засобами визначаються їх тактико-технічними характеристиками і враховуються під час вирішення завдання точності наведення БПЛА на ціль. Ймовірність ураження цілей, у свою чергу, визначаються типом та характеристиками засобу ураження. Найбільш близьким способом, вибраним як прототип, є спосіб бойового застосування БПЛА для знищення наземних цілей [2]. У способі-прототипі, як і в способі, що пропонується, проводять зліт БПЛА із установленим на ньому оснащенням, забезпечують політ до району виконання бойового завдання, забезпечують за допомогою наземних засобів наведення вихід БПЛА на ціль, забезпечують дії у районі виконання бойового завдання, забезпечують політ БПЛА з району виконання бойового завдання на аеродром (майданчик) посадки та виконують посадку БПЛА. До недоліків відомого способу бойового застосування БПЛА для знищення наземних цілей, що вибраний за найближчий аналог (прототип), належить те, що для наведення на малорозмірні повітряні цілі ударних БПЛА використовується тільки наземне наведення й отримане в результаті вимірювань їх місце знаходження в не збігається зі справжнім. У такому випадку ураження малорозмірних повітряних цілей може не відбутися внаслідок значної похибки наведення ударного БПЛА. Крім того, недоліком цього способу є мала ймовірність знищення малорозмірних повітряних цілей традиційними бортовими вогневими засобами ураження, а також неминуча загибель ударних літальних апаратів у разі використання тарану. В основу корисної моделі поставлена задача забезпечити підвищення ефективності бойового застосування ударного БПЛА шляхом підвищення точності його наведення в тактично вигідне положення відносно малорозмірної повітряної цілі та підвищення ймовірності її ураження. Суть корисної моделі в способі бойового застосування БПЛА для ураження малорозмірних повітряних цілей, при якому проводять зліт БПЛА із установленим на ньому оснащенням, забезпечують політ до району виконання бойового завдання, забезпечують за допомогою наземних засобів наведення вихід БПЛА на ціль, забезпечують дії у районі виконання бойового завдання, забезпечують політ БПЛА з району виконання бойового завдання на аеродром (майданчик) посадки та виконують посадку БПЛА полягає в тому, що додатково оснащують БПЛА двоканальною оптико-електронною системою (видимою або інфрачервоною) з використанням стереоскопічного (бінокулярного) ефекту, забезпечують після виходу БПЛА на ціль автоматичне наведення за допомогою двоканальної оптико-електронної системи методом погоні, прямого, паралельного чи пропорційного зближення до місця застосування засобів ураження. Крім того, додатково оснащують БПЛА засобами ураження у вигляді будь-якого екрана (сітка з вічком, меншим за габарити цілі, троси з важками, відстань між якими менша за габарити цілі, система нитей тощо), який згорнутий на штанзі, підвішеній під БПЛА та/або у вигляді згорнутих сіток у піропатронах, забезпечують автоматичне при оптичній зустрічі з малорозмірною повітряною ціллю або за сигналом (командою) командного пункту розгортання засобу ураження у вигляді екрана та автоматичне звільнення БПЛА від штанги після контакту екрана з ціллю та/або відстрілювання засобів ураження у вигляді згорнутих сіток у піропатронах. Порівняльний аналіз технічного рішення із прототипом показує, що спосіб бойового застосування БПЛА для ураження малорозмірних повітряних цілей, який заявляється, відрізняється тим, що додатково оснащують БПЛА двоканальною оптико-електронною системою (видимою або інфрачервоною) з використанням стереоскопічного (бінокулярного) ефекту, забезпечують після виходу БПЛА на ціль автоматичне наведення за допомогою двоканальної оптико-електронної системи методом погоні, прямого, паралельного чи пропорційного зближення до місця застосування засобів ураження. Крім того, спосіб, який заявляється, відрізняється тим, що додатково оснащують БПЛА засобами ураження у вигляді будь-якого екрана (сітка з вічком, меншим за габарити цілі, троси з важками, відстань між якими менша за габарити цілі, система нитей тощо), який згорнутий на штанзі, підвішеній під БПЛА та/або у вигляді згорнутих сіток у піропатронах, забезпечують автоматичне при оптичній зустрічі з малорозмірною повітряною ціллю або за сигналом (командою) командного пункту розгортання засобу ураження у вигляді екрана та автоматичне звільнення БПЛА від штанги після контакту екрана з ціллю та/або відстрілювання засобів ураження у вигляді згорнутих сіток у піропатронах. 1 UA 105778 U 5 10 15 20 25 30 35 40 45 Таким чином, спосіб бойового застосування БПЛА для ураження малорозмірних повітряних цілей, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслення, де представлена блок-схема виконання технологічних операцій, що являють собою суть способу бойового застосування БПЛА для ураження малорозмірних повітряних цілей, який заявляється. Суть способу бойового застосування БПЛА для ураження малорозмірних повітряних цілей, пояснюється за допомогою технологічних операцій (див. блок-схему на кресл.), згідно з якими попередньо додатково оснащують БПЛА двоканальною оптико-електронною системою (видимою або інфрачервоною) з використанням стереоскопічного (бінокулярного) ефекту. Далі додатково оснащують БПЛА засобами ураження у вигляді будь-якого екрана (сітка з вічком, меншим за габарити цілі, троси з важками, відстань між якими менша за габарити цілі, система нитей тощо), який згорнутий на штанзі, підвішеній під БПЛА та/або у вигляді згорнутих сіток у піропатронах. Після закінчення зазначених операцій проводять зліт БПЛА з установленим на ньому оснащенням. У подальшому забезпечують політ до району виконання бойового завдання. Продовжують технологічні операції, які входять до способу бойового застосування БПЛА для ураження малорозмірних повітряних цілей, який заявляється, тим що забезпечують за допомогою наземних засобів наведення вихід БПЛА на ціль. Забезпечують після виходу БПЛА на ціль автоматичне наведення за допомогою двоканальної оптико-електронної системи методом погоні, прямого, паралельного чи пропорційного зближення до місця застосування засобів ураження. По закінченні зазначених заходів забезпечують дії у районі виконання бойового завдання, при цьому забезпечують автоматичне при оптичній зустрічі з малорозмірною повітряною ціллю або за сигналом (командою) командного пункту розгортання засобу ураження у вигляді екрана та автоматичне звільнення БПЛА від штанги після контакту екрана з ціллю та/або відстрілювання засобів ураження у вигляді згорнутих сіток у піропатронах. Продовжують технологічні операції тим, що забезпечують політ БПЛА з району виконання бойового завдання на аеродром (майданчик) посадки. Закінчують комплекс технологічних операцій, що становлять суть способу бойового застосування БПЛА для ураження малорозмірних повітряних цілей, який заявляється, тим, що виконують посадку БПЛА. Підвищення ефективності застосування способу бойового застосування БПЛА для ураження малорозмірних повітряних цілей, який заявляється, у порівнянні із прототипом, досягається шляхом застосування додатково бортової двоканальної оптико-електронної системи (видимої або інфрачервоної) з використанням стереоскопічного (бінокулярного) ефекту, яка забезпечує підвищення точності наведення ударних БПЛА на малорозмірні повітряні цілі. Крім того, додаткове використання засобів ураження у вигляді будь-якого екрана (сітка з вічком, меншим за габарити цілі, троси з важками, відстань між якими менша за габарити цілі, система нитей тощо), який згорнутий на штанзі, підвішеній під ударним БПЛА та/або у вигляді згорнутих сіток у піропатронах підвищує ймовірність ураження малорозмірних повітряних цілей. Джерела інформації: 1. Довідник з протиповітряної оборони / А. Я. Торопчин, І. О. Ромапенко, Ю. Г. Даник, Р. Е. Пащенко та ін. - К.: МО України, X.:ХВУ, 2003. - 368 с 2. Радецький В. Г. Безпілотна авіація в сучасній збройній боротьбі: монографія / В. Г. Радецький, І. С Руснак, Ю. Г. Даник. - К.: НАОУ, 2008. - 224 с - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Спосіб бойового застосування безпілотних літальних апаратів для ураження малорозмірних повітряних цілей, при якому проводять зліт безпілотного літального апарата (БПЛА) із установленим на ньому оснащенням, забезпечують політ до району виконання бойового завдання, забезпечують за допомогою наземних засобів наведення вихід на ціль, забезпечують дії у районі виконання бойового завдання, забезпечують політ БПЛА з району виконання бойового завдання на аеродром (майданчик) посадки та виконують посадку БПЛА, який відрізняється тим, що додатково оснащують БПЛА двоканальною оптико-електронною системою (видимою або інфрачервоною) з використанням стереоскопічного (бінокулярного) ефекту, здійснюють після виходу на ціль автоматичне наведення за допомогою двоканальної оптико-електронної системи методом погоні, прямого, паралельного чи пропорційного зближення до місця застосування засобів ураження. 2 UA 105778 U 5 2. Спосіб за п. 1, який відрізняється тим, що додатково оснащують БПЛА засобами ураження у вигляді будь-якого екрана (сітка з вічком, меншим за габарити цілі, троси з важками, відстань між якими менша за габарити цілі, система нитей тощо), який згорнутий на штанзі, підвішеній під БПЛА та/або у вигляді згорнутих сіток у піропатронах, забезпечують автоматичне при оптичній зустрічі з малорозмірною повітряною ціллю або за сигналом (командою) командного пункту розгортання засобу ураження у вигляді екрана та автоматичне звільнення БПЛА від штанги після контакту екрана з ціллю та/або відстрілювання засобів ураження у вигляді згорнутих сіток у піропатронах. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
