Пристрій для лікувальної фотостимуляції з автоматичним оцінюванням її дії на пацієнта

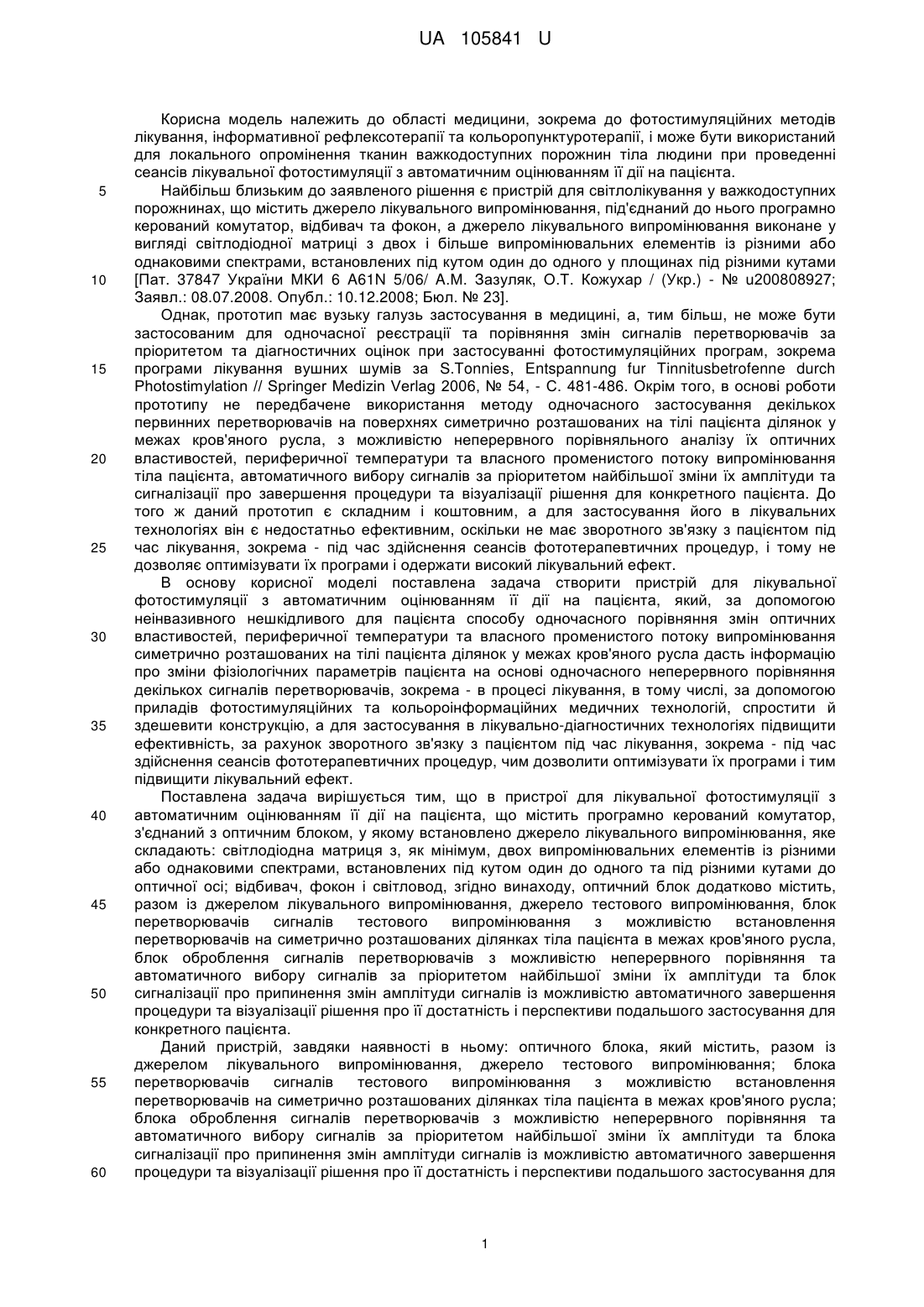

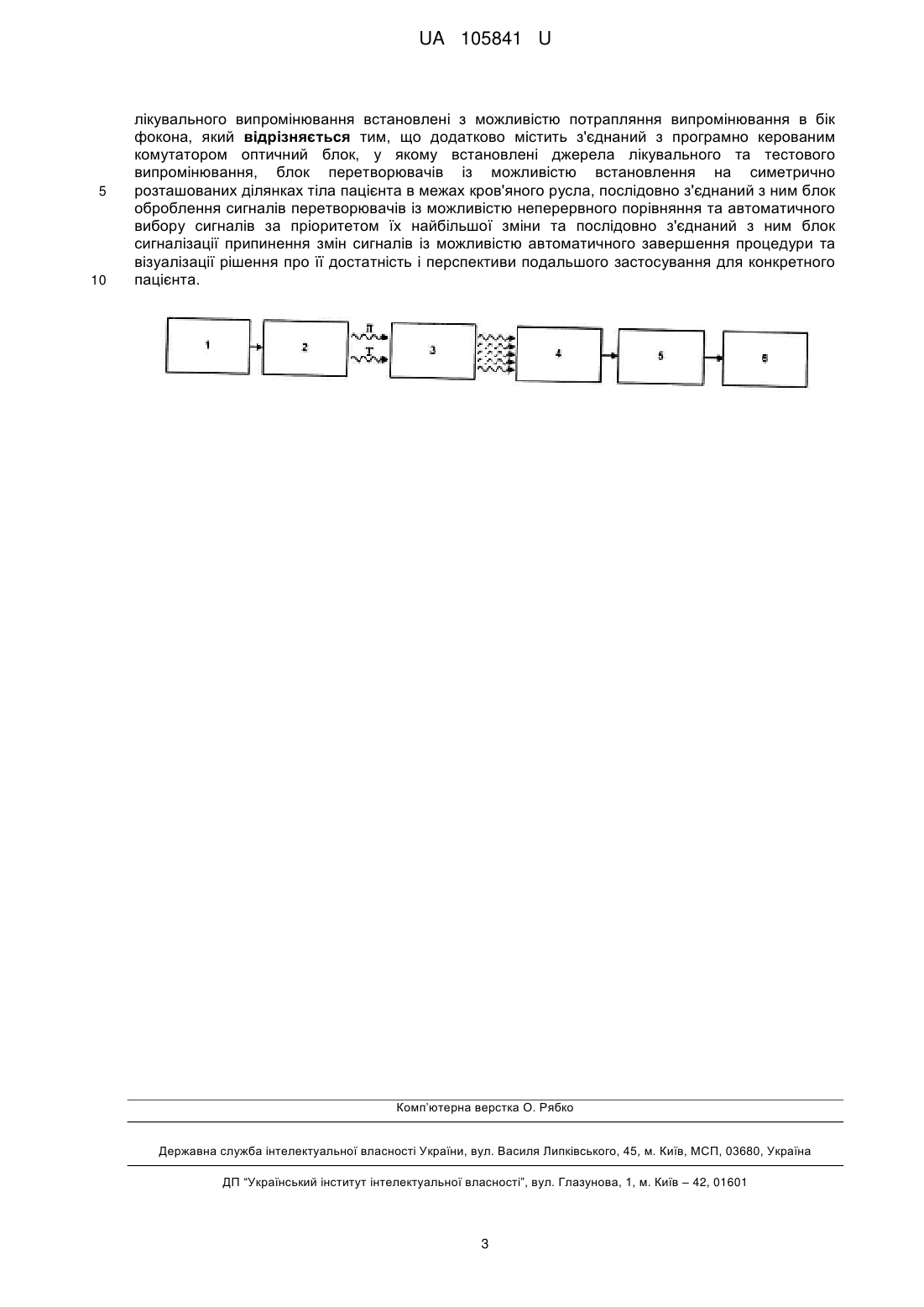

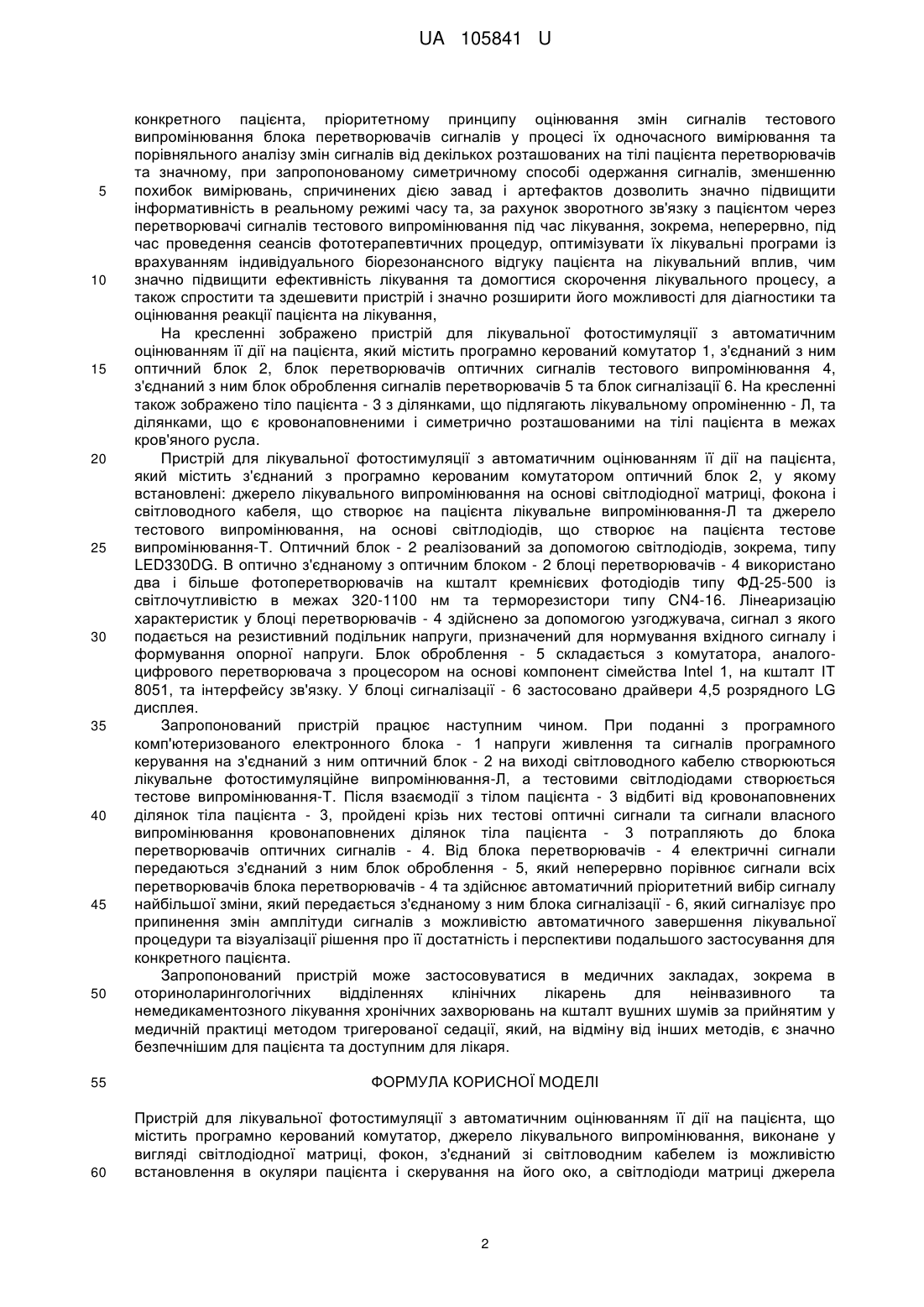

Реферат: Пристрій для лікувальної фотостимуляції з автоматичним оцінюванням її дії на пацієнта містить програмно керований комутатор, джерело лікувального випромінювання, виконане у вигляді світлодіодної матриці, фокон, з'єднаний зі світловодним кабелем із можливістю встановлення в окуляри пацієнта і скерування на його око, а світлодіоди матриці джерела лікувального випромінювання встановлені з можливістю потрапляння випромінювання в бік фокона. Додатково містить з'єднаний з програмно керованим комутатором оптичний блок, у якому встановлені джерела лікувального та тестового випромінювання, блок перетворювачів із можливістю встановлення на симетрично розташованих ділянках тіла пацієнта в межах кров'яного русла, послідовно з'єднаний з ним блок оброблення сигналів перетворювачів із можливістю неперервного порівняння та автоматичного вибору сигналів за пріоритетом їх найбільшої зміни та послідовно з'єднаний з ним блок сигналізації припинення змін сигналів із можливістю автоматичного завершення процедури та візуалізації рішення про її достатність і перспективи подальшого застосування для конкретного пацієнта. UA 105841 U (12) UA 105841 U UA 105841 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області медицини, зокрема до фотостимуляційних методів лікування, інформативної рефлексотерапії та кольоропунктуротерапії, і може бути використаний для локального опромінення тканин важкодоступних порожнин тіла людини при проведенні сеансів лікувальної фотостимуляції з автоматичним оцінюванням її дії на пацієнта. Найбільш близьким до заявленого рішення є пристрій для світлолікування у важкодоступних порожнинах, що містить джерело лікувального випромінювання, під'єднаний до нього програмно керований комутатор, відбивач та фокон, а джерело лікувального випромінювання виконане у вигляді світлодіодної матриці з двох і більше випромінювальних елементів із різними або однаковими спектрами, встановлених під кутом один до одного у площинах під різними кутами [Пат. 37847 України МКИ 6 A61N 5/06/ A.М. Зазуляк, О.Т. Кожухар / (Укр.) - № u200808927; Заявл.: 08.07.2008. Опубл.: 10.12.2008; Бюл. № 23]. Однак, прототип має вузьку галузь застосування в медицині, а, тим більш, не може бути застосованим для одночасної реєстрації та порівняння змін сигналів перетворювачів за пріоритетом та діагностичних оцінок при застосуванні фотостимуляційних програм, зокрема програми лікування вушних шумів за S.Tonnies, Entspannung fur Tinnitusbetrofenne durch Photostimylation // Springer Medizin Verlag 2006, № 54, - С. 481-486. Окрім того, в основі роботи прототипу не передбачене використання методу одночасного застосування декількох первинних перетворювачів на поверхнях симетрично розташованих на тілі пацієнта ділянок у межах кров'яного русла, з можливістю неперервного порівняльного аналізу їх оптичних властивостей, периферичної температури та власного променистого потоку випромінювання тіла пацієнта, автоматичного вибору сигналів за пріоритетом найбільшої зміни їх амплітуди та сигналізації про завершення процедури та візуалізації рішення для конкретного пацієнта. До того ж даний прототип є складним і коштовним, а для застосування його в лікувальних технологіях він є недостатньо ефективним, оскільки не має зворотного зв'язку з пацієнтом під час лікування, зокрема - під час здійснення сеансів фототерапевтичних процедур, і тому не дозволяє оптимізувати їх програми і одержати високий лікувальний ефект. В основу корисної моделі поставлена задача створити пристрій для лікувальної фотостимуляції з автоматичним оцінюванням її дії на пацієнта, який, за допомогою неінвазивного нешкідливого для пацієнта способу одночасного порівняння змін оптичних властивостей, периферичної температури та власного променистого потоку випромінювання симетрично розташованих на тілі пацієнта ділянок у межах кров'яного русла дасть інформацію про зміни фізіологічних параметрів пацієнта на основі одночасного неперервного порівняння декількох сигналів перетворювачів, зокрема - в процесі лікування, в тому числі, за допомогою приладів фотостимуляційних та кольороінформаційних медичних технологій, спростити й здешевити конструкцію, а для застосування в лікувально-діагностичних технологіях підвищити ефективність, за рахунок зворотного зв'язку з пацієнтом під час лікування, зокрема - під час здійснення сеансів фототерапевтичних процедур, чим дозволити оптимізувати їх програми і тим підвищити лікувальний ефект. Поставлена задача вирішується тим, що в пристрої для лікувальної фотостимуляції з автоматичним оцінюванням її дії на пацієнта, що містить програмно керований комутатор, з'єднаний з оптичним блоком, у якому встановлено джерело лікувального випромінювання, яке складають: світлодіодна матриця з, як мінімум, двох випромінювальних елементів із різними або однаковими спектрами, встановлених під кутом один до одного та під різними кутами до оптичної осі; відбивач, фокон і світловод, згідно винаходу, оптичний блок додатково містить, разом із джерелом лікувального випромінювання, джерело тестового випромінювання, блок перетворювачів сигналів тестового випромінювання з можливістю встановлення перетворювачів на симетрично розташованих ділянках тіла пацієнта в межах кров'яного русла, блок оброблення сигналів перетворювачів з можливістю неперервного порівняння та автоматичного вибору сигналів за пріоритетом найбільшої зміни їх амплітуди та блок сигналізації про припинення змін амплітуди сигналів із можливістю автоматичного завершення процедури та візуалізації рішення про її достатність і перспективи подальшого застосування для конкретного пацієнта. Даний пристрій, завдяки наявності в ньому: оптичного блока, який містить, разом із джерелом лікувального випромінювання, джерело тестового випромінювання; блока перетворювачів сигналів тестового випромінювання з можливістю встановлення перетворювачів на симетрично розташованих ділянках тіла пацієнта в межах кров'яного русла; блока оброблення сигналів перетворювачів з можливістю неперервного порівняння та автоматичного вибору сигналів за пріоритетом найбільшої зміни їх амплітуди та блока сигналізації про припинення змін амплітуди сигналів із можливістю автоматичного завершення процедури та візуалізації рішення про її достатність і перспективи подальшого застосування для 1 UA 105841 U 5 10 15 20 25 30 35 40 45 50 конкретного пацієнта, пріоритетному принципу оцінювання змін сигналів тестового випромінювання блока перетворювачів сигналів у процесі їх одночасного вимірювання та порівняльного аналізу змін сигналів від декількох розташованих на тілі пацієнта перетворювачів та значному, при запропонованому симетричному способі одержання сигналів, зменшенню похибок вимірювань, спричинених дією завад і артефактов дозволить значно підвищити інформативність в реальному режимі часу та, за рахунок зворотного зв'язку з пацієнтом через перетворювачі сигналів тестового випромінювання під час лікування, зокрема, неперервно, під час проведення сеансів фототерапевтичних процедур, оптимізувати їх лікувальні програми із врахуванням індивідуального біорезонансного відгуку пацієнта на лікувальний вплив, чим значно підвищити ефективність лікування та домогтися скорочення лікувального процесу, а також спростити та здешевити пристрій і значно розширити його можливості для діагностики та оцінювання реакції пацієнта на лікування, На кресленні зображено пристрій для лікувальної фотостимуляції з автоматичним оцінюванням її дії на пацієнта, який містить програмно керований комутатор 1, з'єднаний з ним оптичний блок 2, блок перетворювачів оптичних сигналів тестового випромінювання 4, з'єднаний з ним блок оброблення сигналів перетворювачів 5 та блок сигналізації 6. На кресленні також зображено тіло пацієнта - 3 з ділянками, що підлягають лікувальному опроміненню - Л, та ділянками, що є кровонаповненими і симетрично розташованими на тілі пацієнта в межах кров'яного русла. Пристрій для лікувальної фотостимуляції з автоматичним оцінюванням її дії на пацієнта, який містить з'єднаний з програмно керованим комутатором оптичний блок 2, у якому встановлені: джерело лікувального випромінювання на основі світлодіодної матриці, фокона і світловодного кабеля, що створює на пацієнта лікувальне випромінювання-Л та джерело тестового випромінювання, на основі світлодіодів, що створює на пацієнта тестове випромінювання-Т. Оптичний блок - 2 реалізований за допомогою світлодіодів, зокрема, типу LED330DG. В оптично з'єднаному з оптичним блоком - 2 блоці перетворювачів - 4 використано два і більше фотоперетворювачів на кшталт кремнієвих фотодіодів типу ФД-25-500 із світлочутливістю в межах 320-1100 нм та терморезистори типу CN4-16. Лінеаризацію характеристик у блоці перетворювачів - 4 здійснено за допомогою узгоджувача, сигнал з якого подається на резистивний подільник напруги, призначений для нормування вхідного сигналу і формування опорної напруги. Блок оброблення - 5 складається з комутатора, аналогоцифрового перетворювача з процесором на основі компонент сімейства Intel 1, на кшталт IT 8051, та інтерфейсу зв'язку. У блоці сигналізації - 6 застосовано драйвери 4,5 розрядного LG дисплея. Запропонований пристрій працює наступним чином. При поданні з програмного комп'ютеризованого електронного блока - 1 напруги живлення та сигналів програмного керування на з'єднаний з ним оптичний блок - 2 на виході світловодного кабелю створюються лікувальне фотостимуляційне випромінювання-Л, а тестовими світлодіодами створюється тестове випромінювання-Т. Після взаємодії з тілом пацієнта - 3 відбиті від кровонаповнених ділянок тіла пацієнта - 3, пройдені крізь них тестові оптичні сигнали та сигнали власного випромінювання кровонаповнених ділянок тіла пацієнта - 3 потрапляють до блока перетворювачів оптичних сигналів - 4. Від блока перетворювачів - 4 електричні сигнали передаються з'єднаний з ним блок оброблення - 5, який неперервно порівнює сигнали всіх перетворювачів блока перетворювачів - 4 та здійснює автоматичний пріоритетний вибір сигналу найбільшої зміни, який передається з'єднаному з ним блока сигналізації - 6, який сигналізує про припинення змін амплітуди сигналів з можливістю автоматичного завершення лікувальної процедури та візуалізації рішення про її достатність і перспективи подальшого застосування для конкретного пацієнта. Запропонований пристрій може застосовуватися в медичних закладах, зокрема в оториноларингологічних відділеннях клінічних лікарень для неінвазивного та немедикаментозного лікування хронічних захворювань на кшталт вушних шумів за прийнятим у медичній практиці методом тригерованої седації, який, на відміну від інших методів, є значно безпечнішим для пацієнта та доступним для лікаря. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для лікувальної фотостимуляції з автоматичним оцінюванням її дії на пацієнта, що містить програмно керований комутатор, джерело лікувального випромінювання, виконане у вигляді світлодіодної матриці, фокон, з'єднаний зі світловодним кабелем із можливістю встановлення в окуляри пацієнта і скерування на його око, а світлодіоди матриці джерела 2 UA 105841 U 5 10 лікувального випромінювання встановлені з можливістю потрапляння випромінювання в бік фокона, який відрізняється тим, що додатково містить з'єднаний з програмно керованим комутатором оптичний блок, у якому встановлені джерела лікувального та тестового випромінювання, блок перетворювачів із можливістю встановлення на симетрично розташованих ділянках тіла пацієнта в межах кров'яного русла, послідовно з'єднаний з ним блок оброблення сигналів перетворювачів із можливістю неперервного порівняння та автоматичного вибору сигналів за пріоритетом їх найбільшої зміни та послідовно з'єднаний з ним блок сигналізації припинення змін сигналів із можливістю автоматичного завершення процедури та візуалізації рішення про її достатність і перспективи подальшого застосування для конкретного пацієнта. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
