Пристрій для попередньої підготовки насіння сої для сушіння

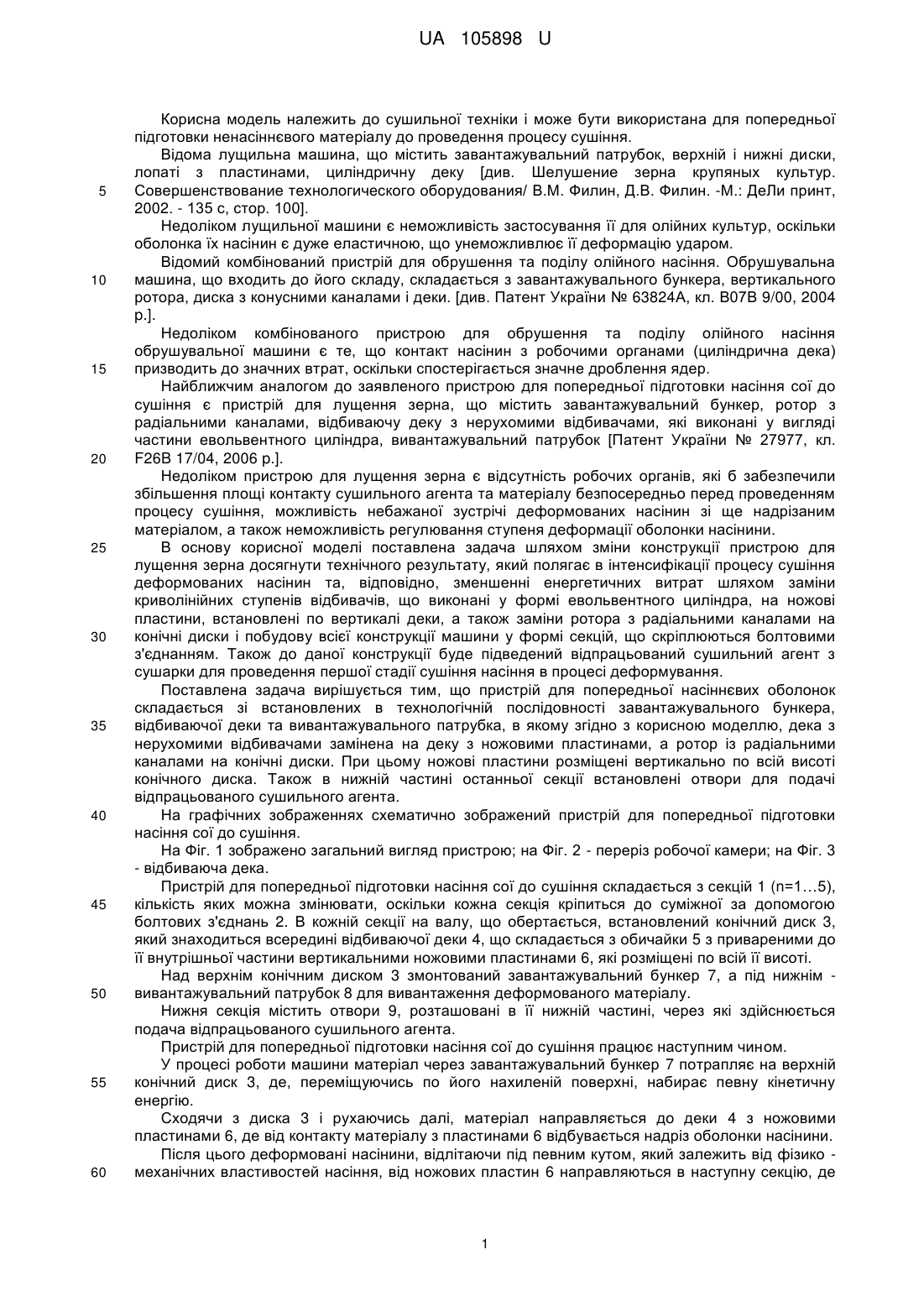

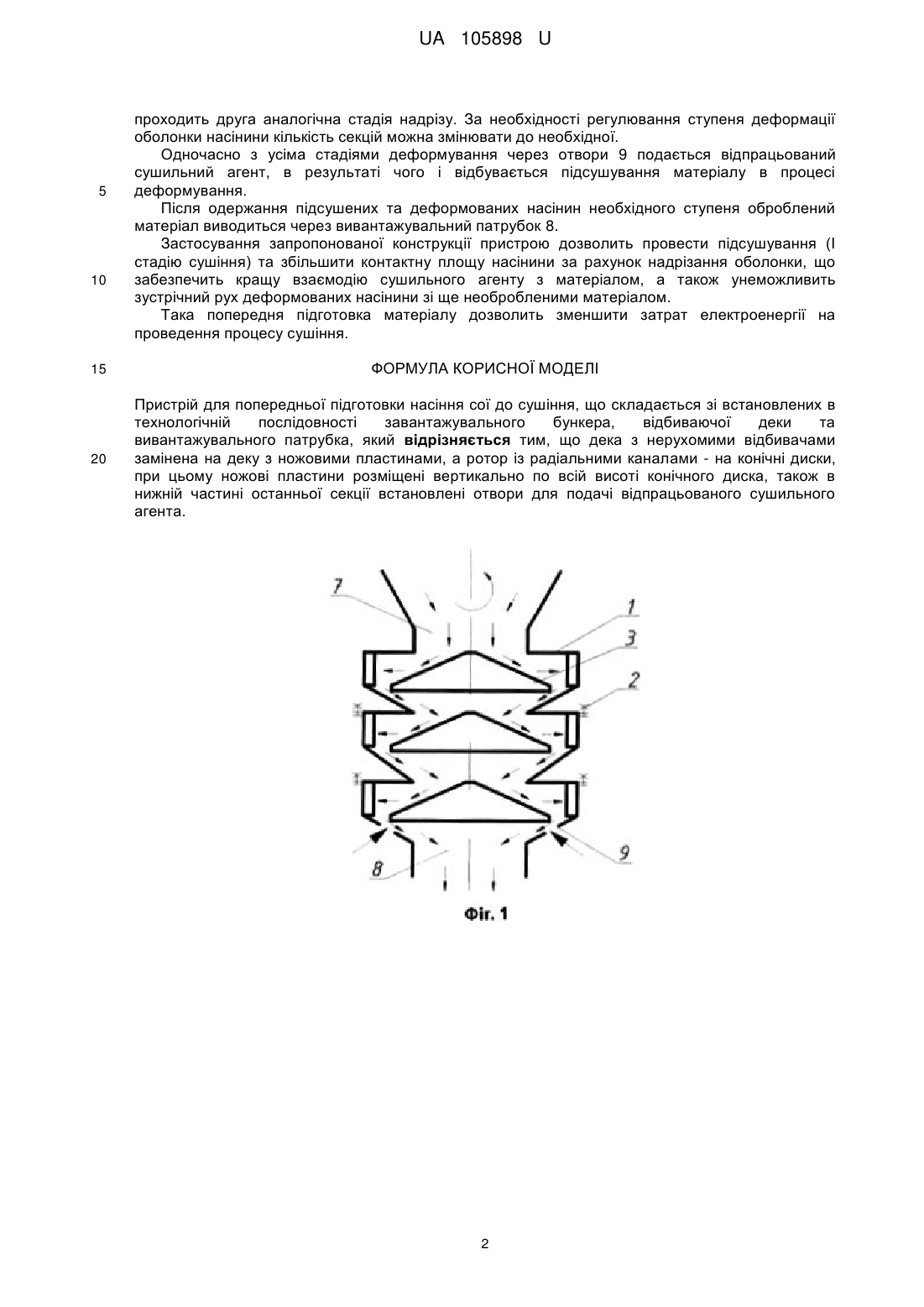

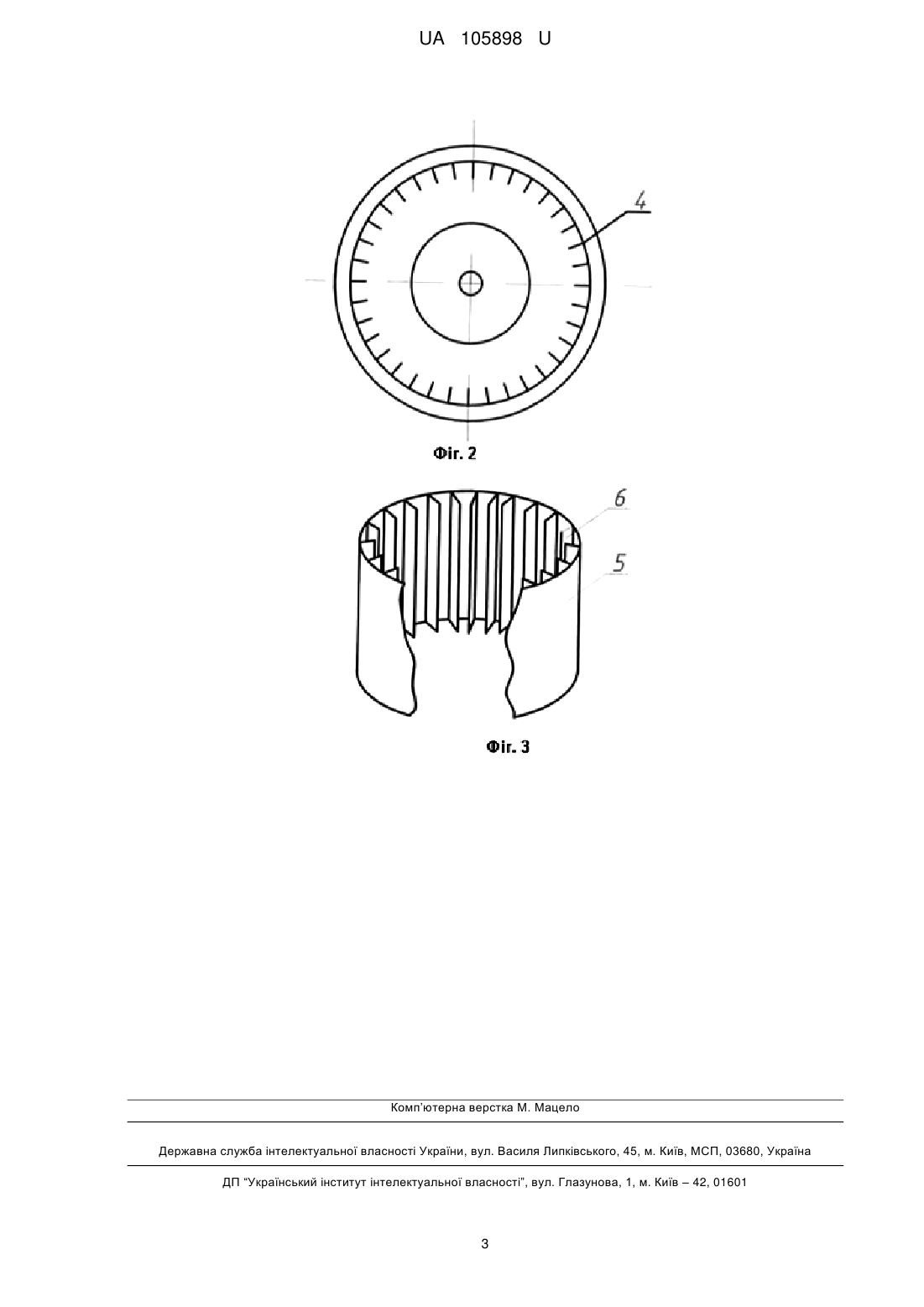

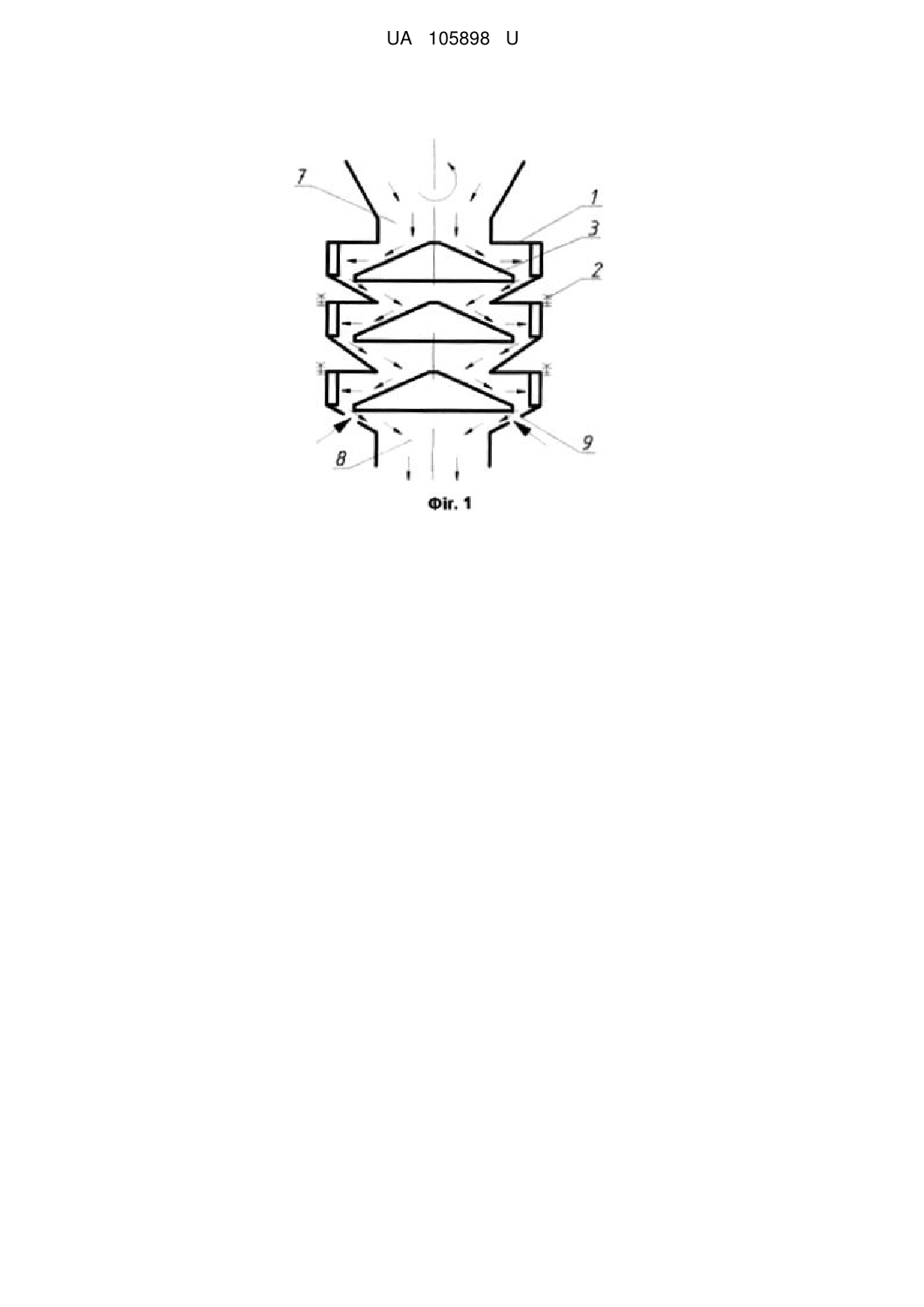

Реферат: Пристрій для попередньої підготовки насіння сої до сушіння складається зі встановлених в технологічній послідовності завантажувального бункера, відбиваючої деки та вивантажувального патрубка. Дека з нерухомими відбивачами замінена на деку з ножовими пластинами, а ротор із радіальними каналами - на конічні диски, при цьому ножові пластини розміщені вертикально по всій висоті конічного диска, також в нижній частині останньої секції встановлені отвори для подачі відпрацьованого сушильного агента. UA 105898 U (54) ПРИСТРІЙ ДЛЯ ПОПЕРЕДНЬОЇ ПІДГОТОВКИ НАСІННЯ СОЇ ДЛЯ СУШІННЯ UA 105898 U UA 105898 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сушильної техніки і може бути використана для попередньої підготовки ненасіннєвого матеріалу до проведення процесу сушіння. Відома лущильна машина, що містить завантажувальний патрубок, верхній і нижні диски, лопаті з пластинами, циліндричну деку [див. Шелушение зерна крупяных культур. Совершенствование технологического оборудования/ В.М. Филин, Д.В. Филин. -М.: ДеЛи принт, 2002. - 135 с, стор. 100]. Недоліком лущильної машини є неможливість застосування її для олійних культур, оскільки оболонка їх насінин є дуже еластичною, що унеможливлює її деформацію ударом. Відомий комбінований пристрій для обрушення та поділу олійного насіння. Обрушувальна машина, що входить до його складу, складається з завантажувального бункера, вертикального ротора, диска з конусними каналами і деки. [див. Патент України № 63824А, кл. В07В 9/00, 2004 p.]. Недоліком комбінованого пристрою для обрушення та поділу олійного насіння обрушувальної машини є те, що контакт насінин з робочими органами (циліндрична дека) призводить до значних втрат, оскільки спостерігається значне дроблення ядер. Найближчим аналогом до заявленого пристрою для попередньої підготовки насіння сої до сушіння є пристрій для лущення зерна, що містить завантажувальний бункер, ротор з радіальними каналами, відбиваючу деку з нерухомими відбивачами, які виконані у вигляді частини евольвентного циліндра, вивантажувальний патрубок [Патент України № 27977, кл. F26B 17/04, 2006 p.]. Недоліком пристрою для лущення зерна є відсутність робочих органів, які б забезпечили збільшення площі контакту сушильного агента та матеріалу безпосередньо перед проведенням процесу сушіння, можливість небажаної зустрічі деформованих насінин зі ще надрізаним матеріалом, а також неможливість регулювання ступеня деформації оболонки насінини. В основу корисної моделі поставлена задача шляхом зміни конструкції пристрою для лущення зерна досягнути технічного результату, який полягає в інтенсифікації процесу сушіння деформованих насінин та, відповідно, зменшенні енергетичних витрат шляхом заміни криволінійних ступенів відбивачів, що виконані у формі евольвентного циліндра, на ножові пластини, встановлені по вертикалі деки, а також заміни ротора з радіальними каналами на конічні диски і побудову всієї конструкції машини у формі секцій, що скріплюються болтовими з'єднанням. Також до даної конструкції буде підведений відпрацьований сушильний агент з сушарки для проведення першої стадії сушіння насіння в процесі деформування. Поставлена задача вирішується тим, що пристрій для попередньої насіннєвих оболонок складається зі встановлених в технологічній послідовності завантажувального бункера, відбиваючої деки та вивантажувального патрубка, в якому згідно з корисною моделлю, дека з нерухомими відбивачами замінена на деку з ножовими пластинами, а ротор із радіальними каналами на конічні диски. При цьому ножові пластини розміщені вертикально по всій висоті конічного диска. Також в нижній частині останньої секції встановлені отвори для подачі відпрацьованого сушильного агента. На графічних зображеннях схематично зображений пристрій для попередньої підготовки насіння сої до сушіння. На Фіг. 1 зображено загальний вигляд пристрою; на Фіг. 2 - переріз робочої камери; на Фіг. 3 - відбиваюча дека. Пристрій для попередньої підготовки насіння сої до сушіння складається з секцій 1 (n=1…5), кількість яких можна змінювати, оскільки кожна секція кріпиться до суміжної за допомогою болтових з'єднань 2. В кожній секції на валу, що обертається, встановлений конічний диск 3, який знаходиться всередині відбиваючої деки 4, що складається з обичайки 5 з привареними до її внутрішньої частини вертикальними ножовими пластинами 6, які розміщені по всій її висоті. Над верхнім конічним диском 3 змонтований завантажувальний бункер 7, а під нижнім вивантажувальний патрубок 8 для вивантаження деформованого матеріалу. Нижня секція містить отвори 9, розташовані в її нижній частині, через які здійснюється подача відпрацьованого сушильного агента. Пристрій для попередньої підготовки насіння сої до сушіння працює наступним чином. У процесі роботи машини матеріал через завантажувальний бункер 7 потрапляє на верхній конічний диск 3, де, переміщуючись по його нахиленій поверхні, набирає певну кінетичну енергію. Сходячи з диска 3 і рухаючись далі, матеріал направляється до деки 4 з ножовими пластинами 6, де від контакту матеріалу з пластинами 6 відбувається надріз оболонки насінини. Після цього деформовані насінини, відлітаючи під певним кутом, який залежить від фізико механічних властивостей насіння, від ножових пластин 6 направляються в наступну секцію, де 1 UA 105898 U 5 10 проходить друга аналогічна стадія надрізу. За необхідності регулювання ступеня деформації оболонки насінини кількість секцій можна змінювати до необхідної. Одночасно з усіма стадіями деформування через отвори 9 подається відпрацьований сушильний агент, в результаті чого і відбувається підсушування матеріалу в процесі деформування. Після одержання підсушених та деформованих насінин необхідного ступеня оброблений матеріал виводиться через вивантажувальний патрубок 8. Застосування запропонованої конструкції пристрою дозволить провести підсушування (І стадію сушіння) та збільшити контактну площу насінини за рахунок надрізання оболонки, що забезпечить кращу взаємодію сушильного агенту з матеріалом, а також унеможливить зустрічний рух деформованих насінини зі ще необробленими матеріалом. Така попередня підготовка матеріалу дозволить зменшити затрат електроенергії на проведення процесу сушіння. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пристрій для попередньої підготовки насіння сої до сушіння, що складається зі встановлених в технологічній послідовності завантажувального бункера, відбиваючої деки та вивантажувального патрубка, який відрізняється тим, що дека з нерухомими відбивачами замінена на деку з ножовими пластинами, а ротор із радіальними каналами - на конічні диски, при цьому ножові пластини розміщені вертикально по всій висоті конічного диска, також в нижній частині останньої секції встановлені отвори для подачі відпрацьованого сушильного агента. 2 UA 105898 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
