Покажчик дати для настінного календаря

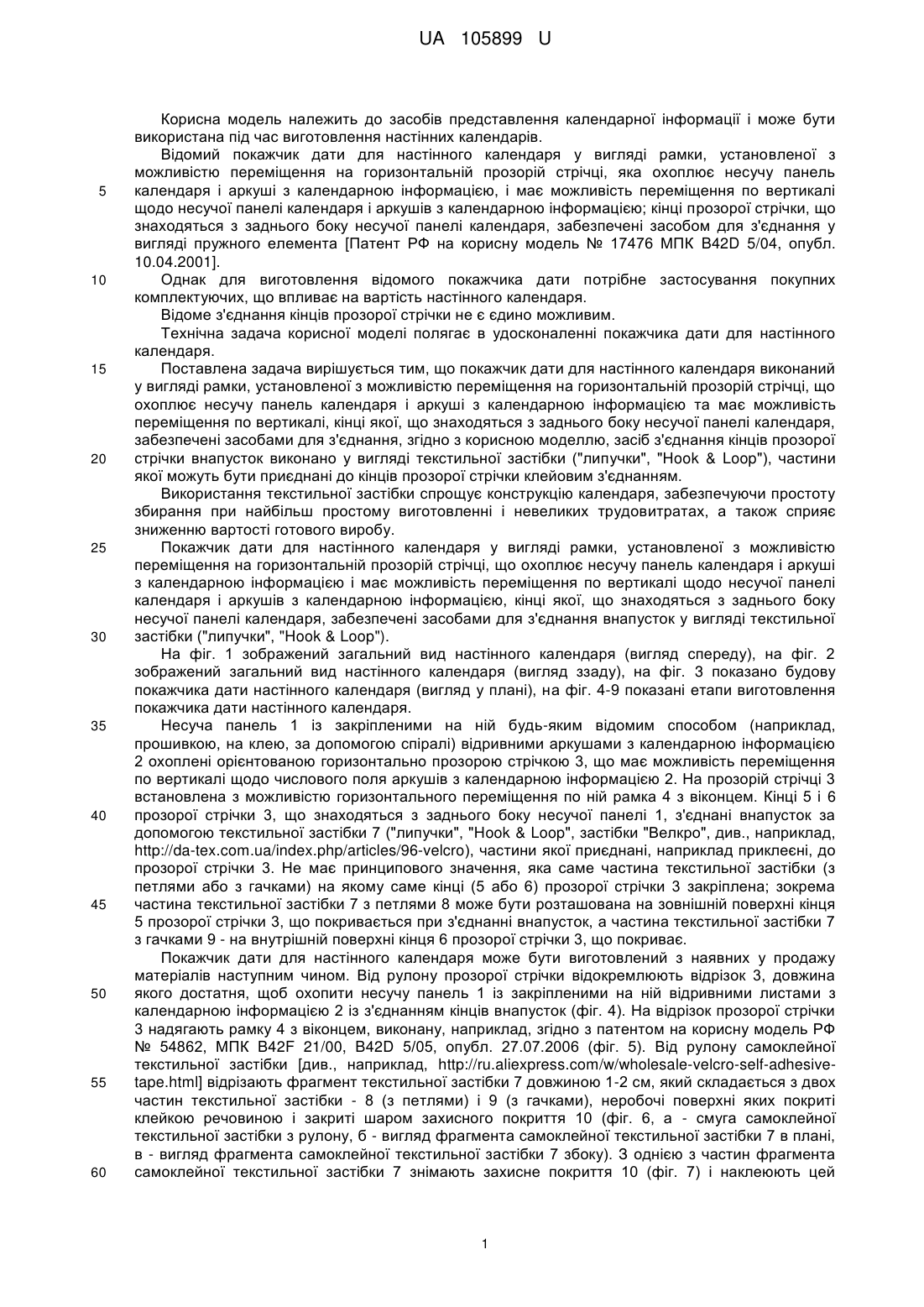

Реферат: UA 105899 U UA 105899 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів представлення календарної інформації і може бути використана під час виготовлення настінних календарів. Відомий покажчик дати для настінного календаря у вигляді рамки, установленої з можливістю переміщення на горизонтальній прозорій стрічці, яка охоплює несучу панель календаря і аркуші з календарною інформацією, і має можливість переміщення по вертикалі щодо несучої панелі календаря і аркушів з календарною інформацією; кінці прозорої стрічки, що знаходяться з заднього боку несучої панелі календаря, забезпечені засобом для з'єднання у вигляді пружного елемента [Патент РФ на корисну модель № 17476 МПК B42D 5/04, опубл. 10.04.2001]. Однак для виготовлення відомого покажчика дати потрібне застосування покупних комплектуючих, що впливає на вартість настінного календаря. Відоме з'єднання кінців прозорої стрічки не є єдино можливим. Технічна задача корисної моделі полягає в удосконаленні покажчика дати для настінного календаря. Поставлена задача вирішується тим, що покажчик дати для настінного календаря виконаний у вигляді рамки, установленої з можливістю переміщення на горизонтальній прозорій стрічці, що охоплює несучу панель календаря і аркуші з календарною інформацією та має можливість переміщення по вертикалі, кінці якої, що знаходяться з заднього боку несучої панелі календаря, забезпечені засобами для з'єднання, згідно з корисною моделлю, засіб з'єднання кінців прозорої стрічки внапусток виконано у вигляді текстильної застібки ("липучки", "Hook & Loop"), частини якої можуть бути приєднані до кінців прозорої стрічки клейовим з'єднанням. Використання текстильної застібки спрощує конструкцію календаря, забезпечуючи простоту збирання при найбільш простому виготовленні і невеликих трудовитратах, а також сприяє зниженню вартості готового виробу. Покажчик дати для настінного календаря у вигляді рамки, установленої з можливістю переміщення на горизонтальній прозорій стрічці, що охоплює несучу панель календаря і аркуші з календарною інформацією і має можливість переміщення по вертикалі щодо несучої панелі календаря і аркушів з календарною інформацією, кінці якої, що знаходяться з заднього боку несучої панелі календаря, забезпечені засобами для з'єднання внапусток у вигляді текстильної застібки ("липучки", "Hook & Loop"). На фіг. 1 зображений загальний вид настінного календаря (вигляд спереду), на фіг. 2 зображений загальний вид настінного календаря (вигляд ззаду), на фіг. 3 показано будову покажчика дати настінного календаря (вигляд у плані), на фіг. 4-9 показані етапи виготовлення покажчика дати настінного календаря. Несуча панель 1 із закріпленими на ній будь-яким відомим способом (наприклад, прошивкою, на клею, за допомогою спіралі) відривними аркушами з календарною інформацією 2 охоплені орієнтованою горизонтально прозорою стрічкою 3, що має можливість переміщення по вертикалі щодо числового поля аркушів з календарною інформацією 2. На прозорій стрічці 3 встановлена з можливістю горизонтального переміщення по ній рамка 4 з віконцем. Кінці 5 і 6 прозорої стрічки 3, що знаходяться з заднього боку несучої панелі 1, з'єднані внапусток за допомогою текстильної застібки 7 ("липучки", "Hook & Loop", застібки "Велкро", див., наприклад, http://da-tex.com.ua/index.php/articles/96-velcro), частини якої приєднані, наприклад приклеєні, до прозорої стрічки 3. Не має принципового значення, яка саме частина текстильної застібки (з петлями або з гачками) на якому саме кінці (5 або 6) прозорої стрічки 3 закріплена; зокрема частина текстильної застібки 7 з петлями 8 може бути розташована на зовнішній поверхні кінця 5 прозорої стрічки 3, що покривається при з'єднанні внапусток, а частина текстильної застібки 7 з гачками 9 - на внутрішній поверхні кінця 6 прозорої стрічки 3, що покриває. Покажчик дати для настінного календаря може бути виготовлений з наявних у продажу матеріалів наступним чином. Від рулону прозорої стрічки відокремлюють відрізок 3, довжина якого достатня, щоб охопити несучу панель 1 із закріпленими на ній відривними листами з календарною інформацією 2 із з'єднанням кінців внапусток (фіг. 4). На відрізок прозорої стрічки 3 надягають рамку 4 з віконцем, виконану, наприклад, згідно з патентом на корисну модель РФ № 54862, МПК B42F 21/00, B42D 5/05, опубл. 27.07.2006 (фіг. 5). Від рулону самоклейної текстильної застібки [див., наприклад, http://ru.aliexpress.com/w/wholesale-velcro-self-adhesivetape.html] відрізають фрагмент текстильної застібки 7 довжиною 1-2 см, який складається з двох частин текстильної застібки - 8 (зпетлями) і 9 (з гачками), неробочі поверхні яких покриті клейкою речовиною і закриті шаром захисного покриття 10 (фіг. 6, а - смуга самоклейної текстильної застібки з рулону, б - вигляд фрагмента самоклейної текстильної застібки 7 в плані, в - вигляд фрагмента самоклейної текстильної застібки 7 збоку). З однією з частин фрагмента самоклейної текстильної застібки 7 знімають захисне покриття 10 (фіг. 7) і наклеюють цей 1 UA 105899 U 5 10 15 20 фрагмент самоклейної текстильної застібки 7 на один з кінців прозорої стрічки 3 з установленою на неї рамкою 4 з віконцем так, щоб фрагмент самоклейної текстильної застібки 7 опинився на зовнішній стороні прозорої стрічки 3 при охопленні нею несучої панелі 1 із закріпленими на ній аркушами календарної інформації 2 (фіг. 8). На частину прозорої стрічки 3, де розташована рамка 4, кладуть лицьовою стороною аркушів з календарною інформацією 2 блок несучої панелі 1 із закріпленими на ній аркушами календарної інформації 2 і укладають кінець 5 прозорої стрічки 3 з наклеєним фрагментом самоклейної текстильної застібки 7 з тильного боку на несучу панель 1, після чого знімають захисне покриття 10 з другої частини фрагмента самоклейної текстильної застібки 7 (фіг. 9). Вільний кінець 6 прозорої стрічки З заводять за тильну сторону несучої панелі 1, забезпечуючи щільне охоплення прозорою стрічкою 3 несучої панелі 1 із закріпленими на ній аркушами з календарною інформацією 2, і прикладають внутрішню поверхню покриваючого кінця 6 прозорої стрічки 3 до вкритої клейкою речовиною неробочої поверхні фрагмента самоклейної текстильної застібки 7, забезпечуючи клейове з'єднання другої частини текстильної застібки 7 з кінцем 6 прозорої стрічки 3; кінці 5 і 6 прозорої стрічки 3, що знаходяться з заднього боку несучої панелі 1, опиняються з'єднаними внапусток за допомогою текстильної застібки 7, частини якої приклеєні, до прозорої стрічки 3 (фіг. 3). За необхідності ущільнити охоплення прозорою стрічкою 3 несучої панелі 1 з аркушами календарної інформації 2 під час експлуатації достатньо розстібнути текстильну застібку 7 потягнувши за кінець 6 прозорої стрічки 3, трохи підтягнути її і знов застібнути текстильну застібку 7. Покажчик дати для настінного календаря простий і дешевий у виготовленні і сприяє зниженню вартості готового виробу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Покажчик дати для настінного календаря, що виконаний у вигляді рамки, встановленої з можливістю переміщення на прозорій стрічці, кінці якої забезпечені засобом для з'єднання, який відрізняється тим, що засіб з'єднання кінців прозорої стрічки внапусток виконано у вигляді текстильної застібки ("липучки ","Hook & Loop"). 2. Покажчик дати для настінного календаря за п. 1, який відрізняється тим, що частини текстильної застібки приєднані до кінців прозорої стрічки клейовим з'єднанням. 2 UA 105899 U 3 UA 105899 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
