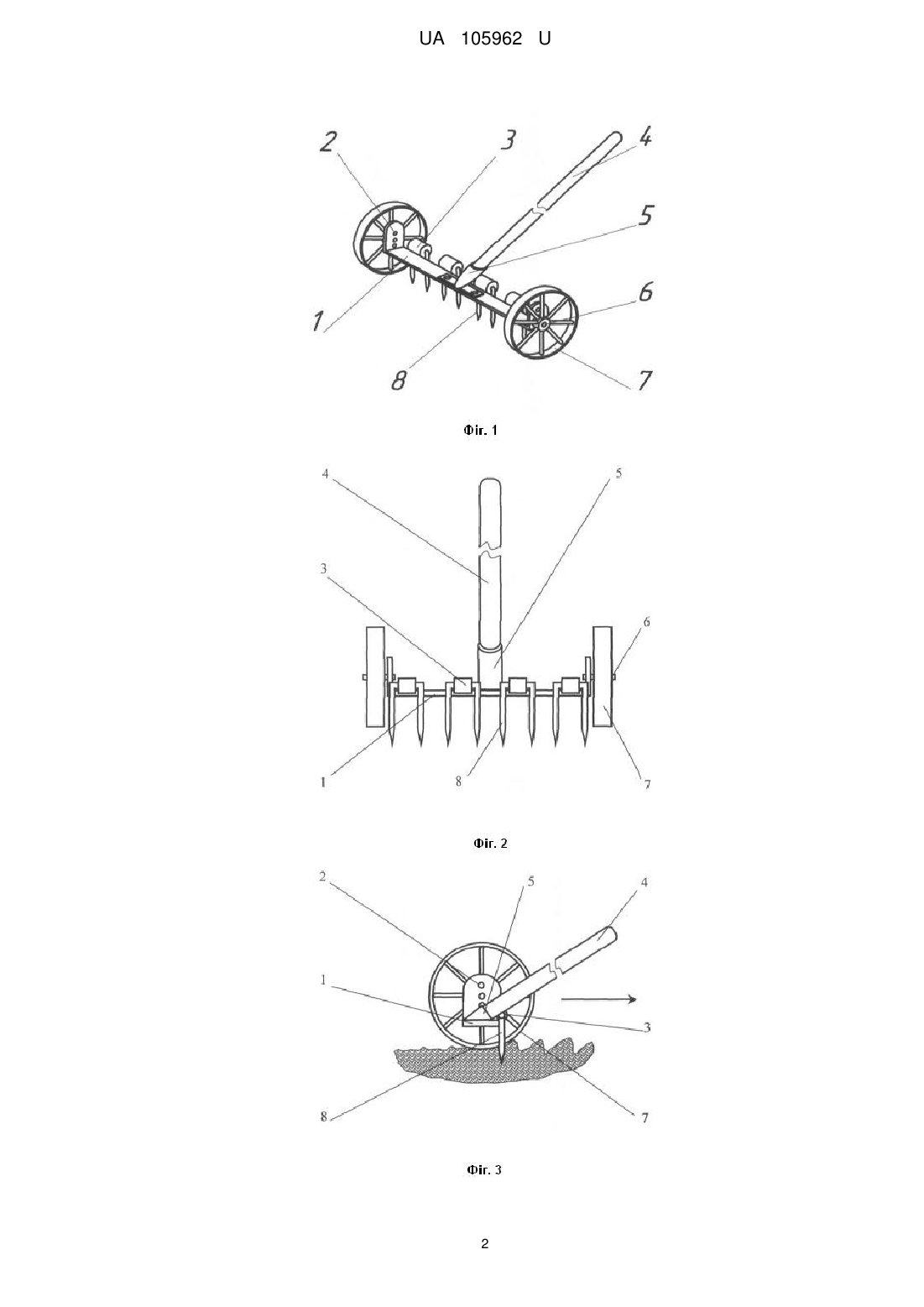

Граблі

Реферат: UA 105962 U UA 105962 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до ручного садово-городнього інструмента, і може бути використана для обробки ґрунту та боротьби з бур'янами на присадибних та дослідних ділянках. Відомі граблі (Передерей Н.А. Садовые инструменты и инвентарь. - Μ.: Вече, 2004. - 112 с.), що включають планку з зубцями, трубку з закріпленим в ній держаком. Недоліками цього відомого пристрою є недостатня продуктивність та підвищена втомлюваність працівника, обумовлені значною масою інструмента і необхідністю перенесення його навису "від себе" з метою виконання наступного робочого проходу. Як найближчий аналог вибрані граблі (ГОСТ 19597-94. Грабли садово-огородные. Технические условия. - Минск: Межгосударственный совет по стандартизации, метрологии и сертификации, 1995. - 14 с.), що включають планку з зубцями, трубку та закріплений в ній держак. До недоліків пристрою прототипу належать недостатня продуктивність та підвищена втомлюваність працівника. Вказані недоліки обумовлені значною масою граблів (цей недолік особливо проявляється у інструменті підвищеного типорозміру) та необхідністю перенесення його навису "від себе" з метою виконання наступного робочого проходу. При цьому особливо навантажуються м'язи спини та хребет, що часто призводить до травми. В основу корисної моделі поставлена задача вдосконалення граблів, в яких шляхом модернізації конструктивно-технологічної схеми, основаної на новому поєднанні конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується перенесення ваги інструмента на опорні колеса та заглиблення зубців тільки при робочому ході. Поставлена задача вирішується тим, що граблі містять планку з зубцями, трубку та закріплений в ній держак. Планка оснащена опорними колесами, а зубці шарнірно встановлені за допомогою втулок. Оснащення планки граблів опорними колесами забезпечує перенесення на них ваги інструмента як при робочому ("до себе"), так і при холостому ("від себе") ходах. Крім того, із -за шарнірного закріплення на планці інструмента зубці заглиблюються в ґрунт тільки при робочому ході в напрямку "до себе". При холостому ході інструменту "від себе" зубці виглиблюються, і вказаний хід здійснюється із значно меншою витратою сил та без суттєвого навантаження м'язів спини та хребта. В іншому варіанті конструктивного виконання планка оснащена декількома отворами для установки осей опорних коліс, що дозволяє регулювати глибину робочого ходу інструмента, чим розширюються його функціональні можливості. Таким чином, заявлені відмінності дозволяють підвищити продуктивність та зменшити втомлюваність працівника у порівнянні з прототипом. Суть корисної моделі пояснюють креслення. На фіг. 1 наведена схема граблів, загальний вигляд; на фіг. 2 - схема граблів, вид ззаду; на фіг. 3 - схема граблів, положення зубців при виконанні робочого ходу; на фіг. 4 - схема граблів, положення зубців при виконанні холостого ходу. Запропоновані граблі включають планку 1, оснащену опорними колесами 7, які за допомогою осей 6, закріплені в отворах 2 планки 1. На планці 1 рівномірно по ширині нерухомо встановлені втулки 3, в яких обертаються парні Π-подібні зубці 8. В середній частині планки 1 встановлена трубка 5, в якій закріплений держак 4. Описані вище граблі використовуються таким чином. При роботі інструмент утримують в руках за держак 4. При холостому русі "від себе" інструмент перекочується на опорних колесах 7, а зубці 8, повертаючись у втулках 3, вільно ковзають по поверхні ґрунту не створюючи опору. При робочому ході "до себе" інструмент також перекочується на опорних колесах 7, а зубці 8, повертаючись у втулках 3 та опираючись у планку 1, займають вертикальне положення, заглиблюються в ґрунт, розпушують його, подрібнюють грудки, витягують корені бур'янів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Граблі, що містять планку з зубцями, трубку та закріплений в ній держак, які відрізняються тим, що планка оснащена опорними колесами, а зубці шарнірно встановлені за допомогою втулок. 2. Граблі за п. 1, які відрізняються тим, що планка оснащена декількома отворами для установки осей опорних коліс. 1 UA 105962 U 2 UA 105962 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
