Живильний пристрій для пневмотранспорту сипких матеріалів

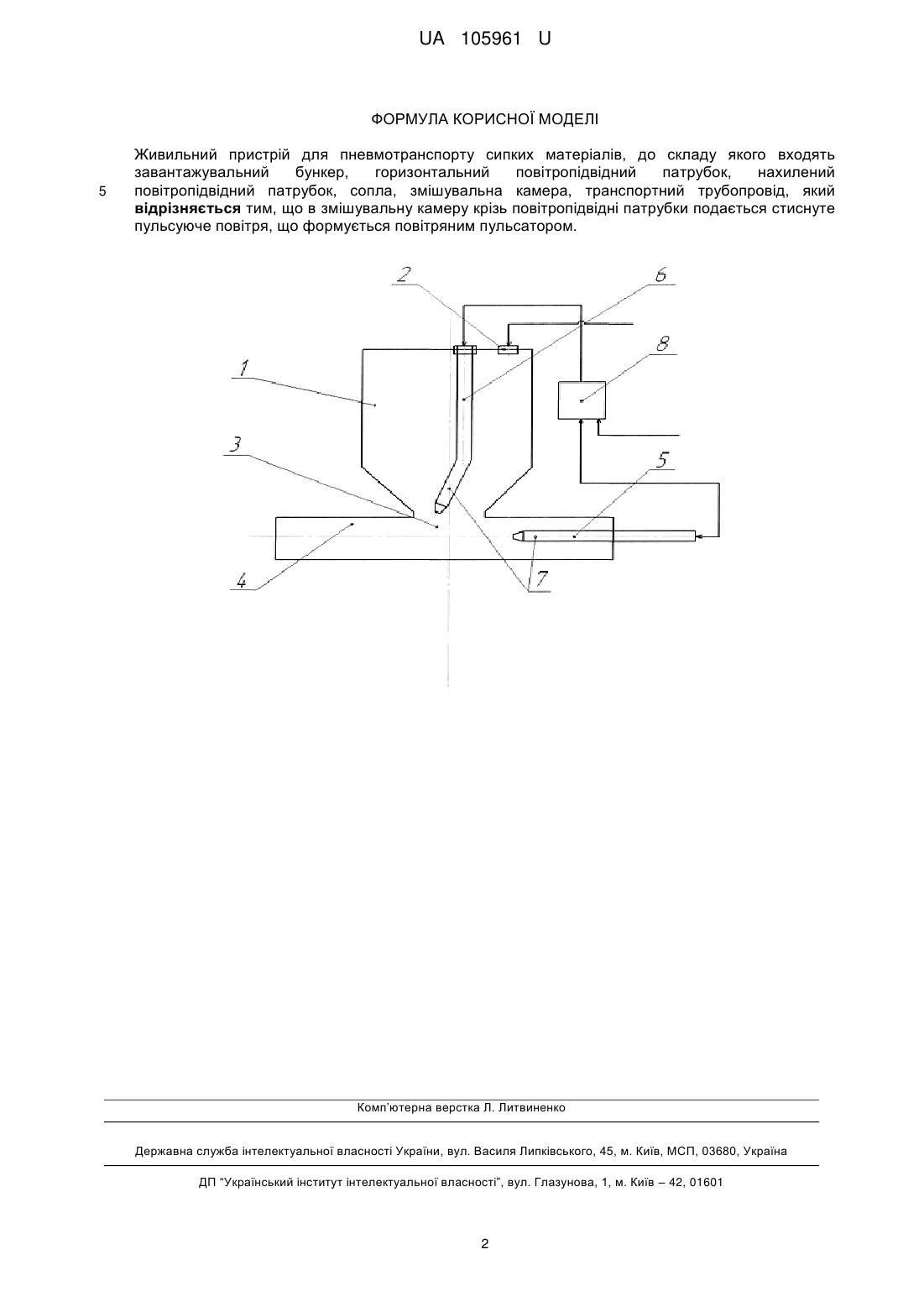

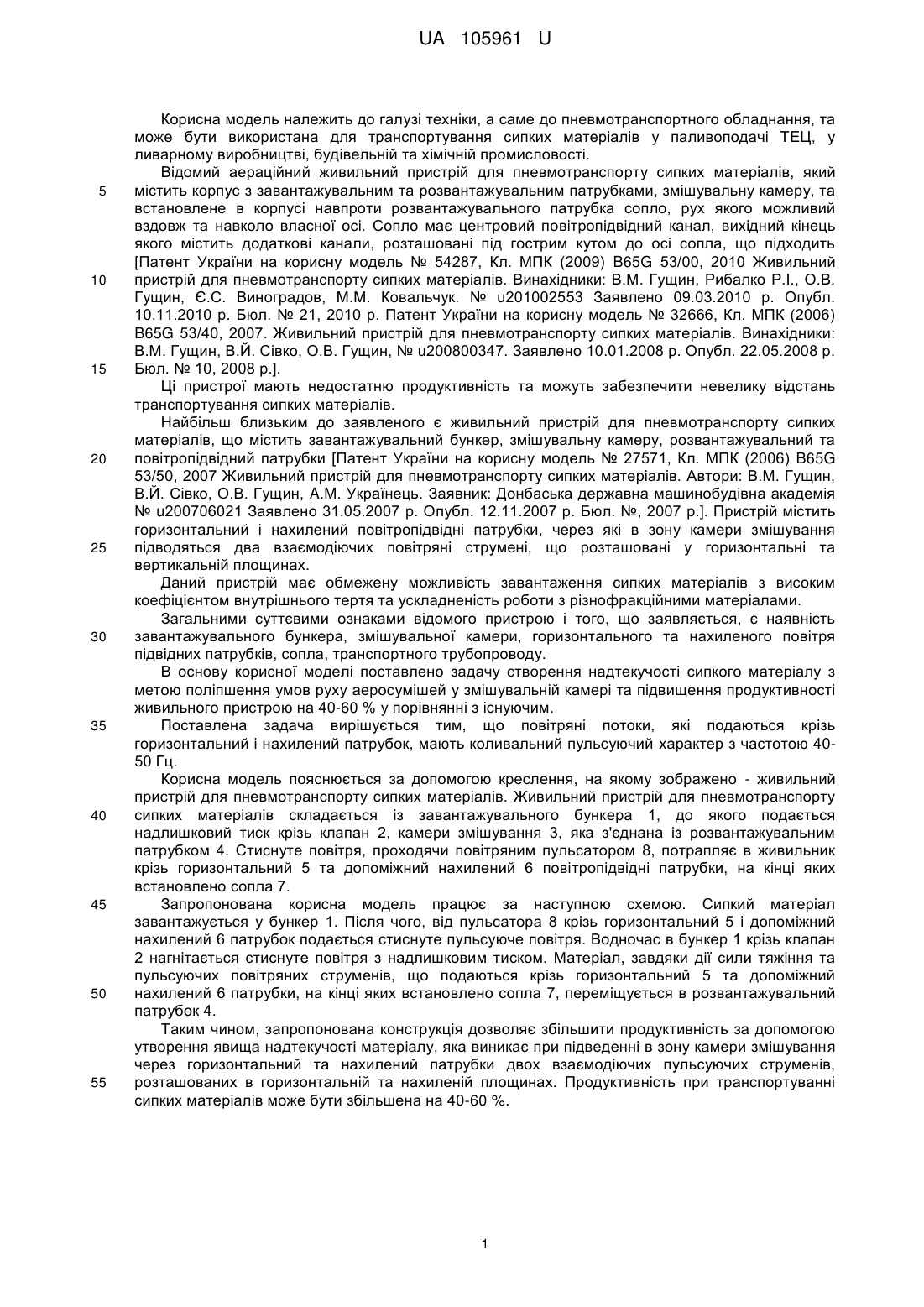

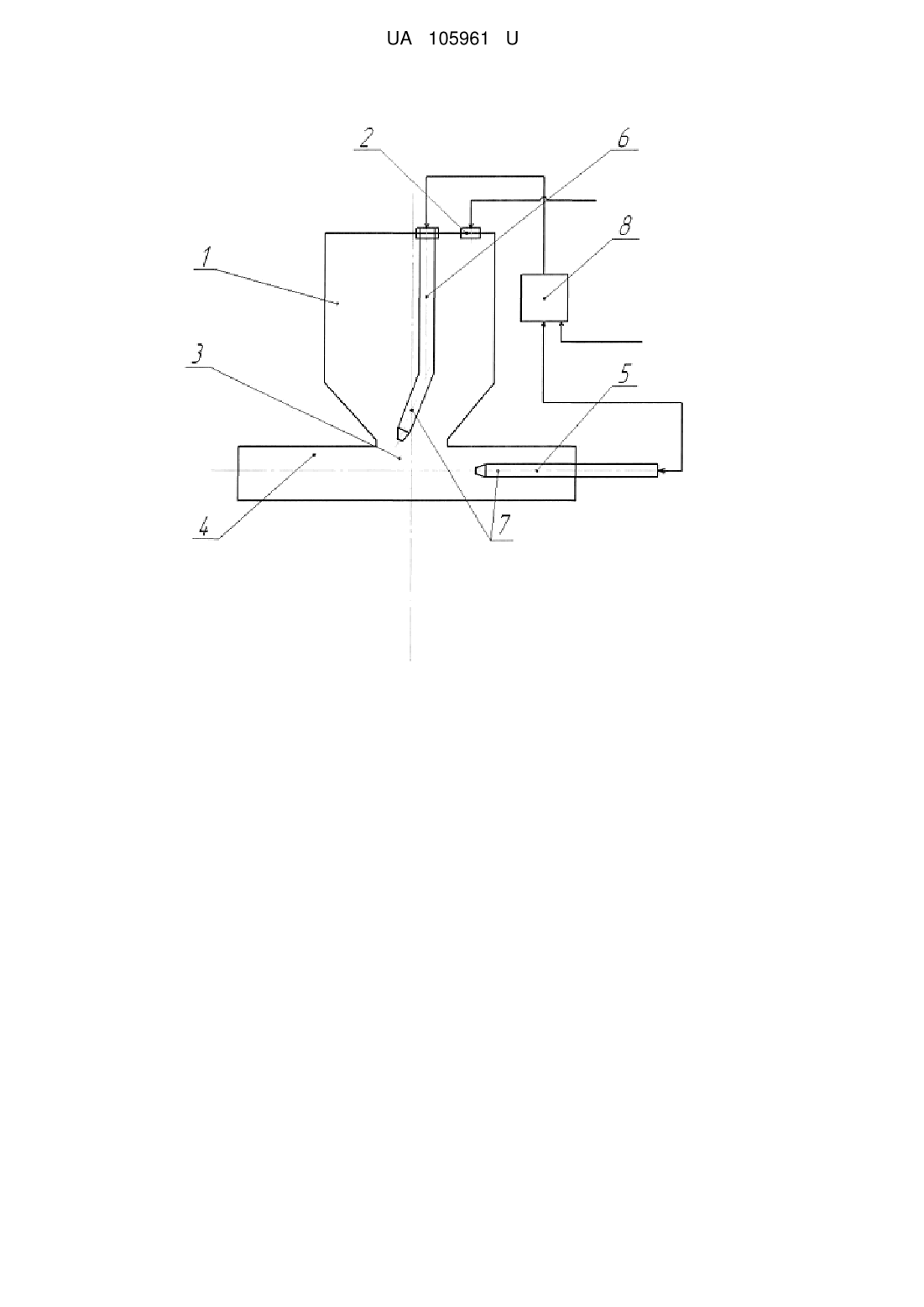

Реферат: Живильний пристрій для пневмотранспорту сипких матеріалів, до складу якого входять завантажувальний бункер, горизонтальний повітропідвідний патрубок, нахилений повітропідвідний патрубок, сопла, змішувальна камера, транспортний трубопровід. В змішувальну камеру крізь повітропідвідні патрубки подається стиснуте пульсуюче повітря, що формується повітряним пульсатором. UA 105961 U (54) ЖИВИЛЬНИЙ ПРИСТРІЙ ДЛЯ ПНЕВМОТРАНСПОРТУ СИПКИХ МАТЕРІАЛІВ UA 105961 U UA 105961 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до пневмотранспортного обладнання, та може бути використана для транспортування сипких матеріалів у паливоподачі ТЕЦ, у ливарному виробництві, будівельній та хімічній промисловості. Відомий аераційний живильний пристрій для пневмотранспорту сипких матеріалів, який містить корпус з завантажувальним та розвантажувальним патрубками, змішувальну камеру, та встановлене в корпусі навпроти розвантажувального патрубка сопло, рух якого можливий вздовж та навколо власної осі. Сопло має центровий повітропідвідний канал, вихідний кінець якого містить додаткові канали, розташовані під гострим кутом до осі сопла, що підходить [Патент України на корисну модель № 54287, Кл. МПК (2009) B65G 53/00, 2010 Живильний пристрій для пневмотранспорту сипких матеріалів. Винахідники: В.М. Гущин, Рибалко Р.І., О.В. Гущин, Є.С. Виноградов, М.М. Ковальчук. № u201002553 Заявлено 09.03.2010 р. Опубл. 10.11.2010 р. Бюл. № 21, 2010 р. Патент України на корисну модель № 32666, Кл. МПК (2006) B65G 53/40, 2007. Живильний пристрій для пневмотранспорту сипких матеріалів. Винахідники: В.М. Гущин, В.Й. Сівко, О.В. Гущин, № u200800347. Заявлено 10.01.2008 р. Опубл. 22.05.2008 р. Бюл. № 10, 2008 р.]. Ці пристрої мають недостатню продуктивність та можуть забезпечити невелику відстань транспортування сипких матеріалів. Найбільш близьким до заявленого є живильний пристрій для пневмотранспорту сипких матеріалів, що містить завантажувальний бункер, змішувальну камеру, розвантажувальний та повітропідвідний патрубки [Патент України на корисну модель № 27571, Кл. МПК (2006) B65G 53/50, 2007 Живильний пристрій для пневмотранспорту сипких матеріалів. Автори: В.М. Гущин, В.Й. Сівко, О.В. Гущин, A.M. Українець. Заявник: Донбаська державна машинобудівна академія № u200706021 Заявлено 31.05.2007 р. Опубл. 12.11.2007 р. Бюл. №, 2007 р.]. Пристрій містить горизонтальний і нахилений повітропідвідні патрубки, через які в зону камери змішування підводяться два взаємодіючих повітряні струмені, що розташовані у горизонтальні та вертикальній площинах. Даний пристрій має обмежену можливість завантаження сипких матеріалів з високим коефіцієнтом внутрішнього тертя та ускладненість роботи з різнофракційними матеріалами. Загальними суттєвими ознаками відомого пристрою і того, що заявляється, є наявність завантажувального бункера, змішувальної камери, горизонтального та нахиленого повітря підвідних патрубків, сопла, транспортного трубопроводу. В основу корисної моделі поставлено задачу створення надтекучості сипкого матеріалу з метою поліпшення умов руху аеросумішей у змішувальній камері та підвищення продуктивності живильного пристрою на 40-60 % у порівнянні з існуючим. Поставлена задача вирішується тим, що повітряні потоки, які подаються крізь горизонтальний і нахилений патрубок, мають коливальний пульсуючий характер з частотою 4050 Гц. Корисна модель пояснюється за допомогою креслення, на якому зображено - живильний пристрій для пневмотранспорту сипких матеріалів. Живильний пристрій для пневмотранспорту сипких матеріалів складається із завантажувального бункера 1, до якого подається надлишковий тиск крізь клапан 2, камери змішування 3, яка з'єднана із розвантажувальним патрубком 4. Стиснуте повітря, проходячи повітряним пульсатором 8, потрапляє в живильник крізь горизонтальний 5 та допоміжний нахилений 6 повітропідвідні патрубки, на кінці яких встановлено сопла 7. Запропонована корисна модель працює за наступною схемою. Сипкий матеріал завантажується у бункер 1. Після чого, від пульсатора 8 крізь горизонтальний 5 і допоміжний нахилений 6 патрубок подається стиснуте пульсуюче повітря. Водночас в бункер 1 крізь клапан 2 нагнітається стиснуте повітря з надлишковим тиском. Матеріал, завдяки дії сили тяжіння та пульсуючих повітряних струменів, що подаються крізь горизонтальний 5 та допоміжний нахилений 6 патрубки, на кінці яких встановлено сопла 7, переміщується в розвантажувальний патрубок 4. Таким чином, запропонована конструкція дозволяє збільшити продуктивність за допомогою утворення явища надтекучості матеріалу, яка виникає при підведенні в зону камери змішування через горизонтальний та нахилений патрубки двох взаємодіючих пульсуючих струменів, розташованих в горизонтальній та нахиленій площинах. Продуктивність при транспортуванні сипких матеріалів може бути збільшена на 40-60 %. 1 UA 105961 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Живильний пристрій для пневмотранспорту сипких матеріалів, до складу якого входять завантажувальний бункер, горизонтальний повітропідвідний патрубок, нахилений повітропідвідний патрубок, сопла, змішувальна камера, транспортний трубопровід, який відрізняється тим, що в змішувальну камеру крізь повітропідвідні патрубки подається стиснуте пульсуюче повітря, що формується повітряним пульсатором. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
