Ротор косарки-граблів

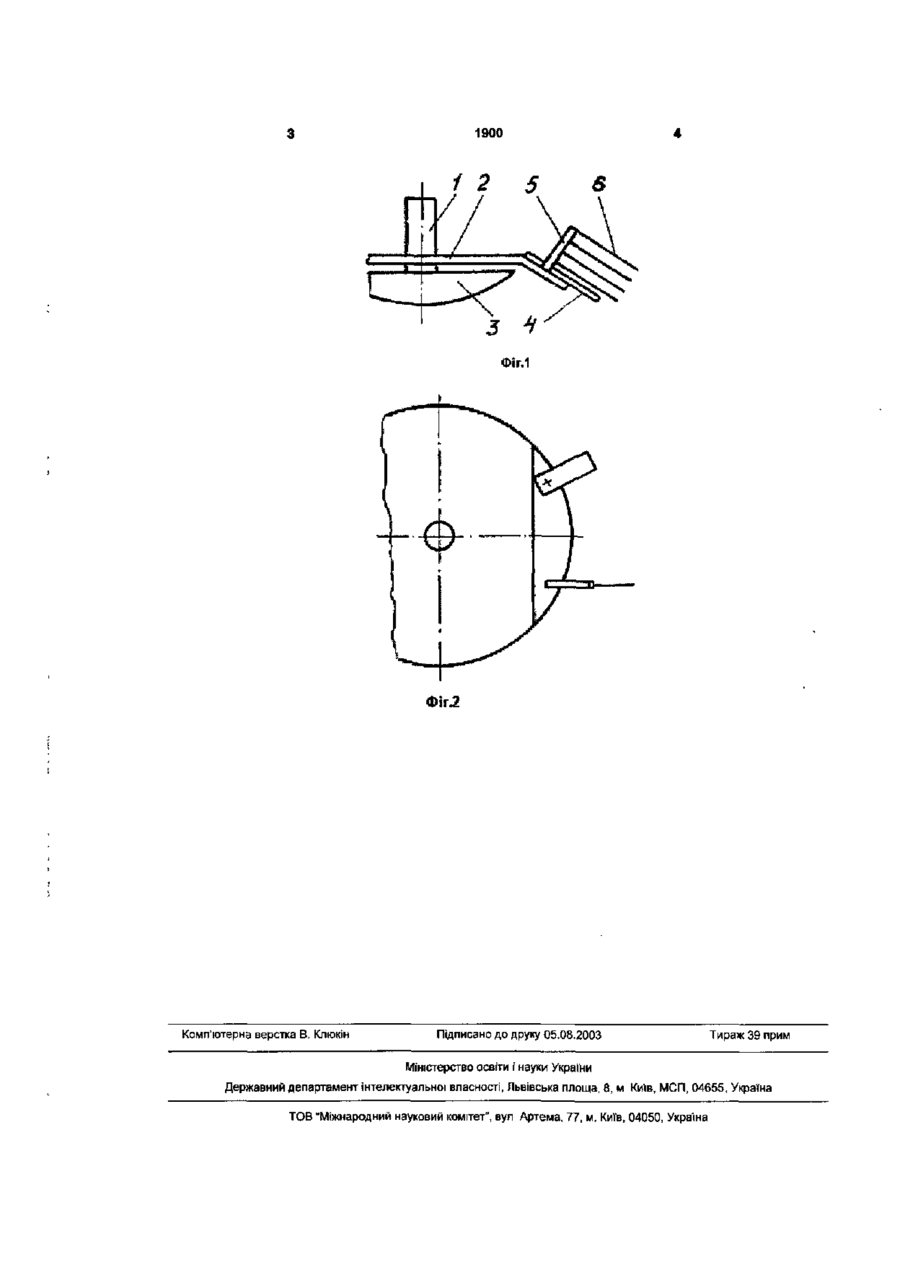

Ротор косарки-граблів, який включає встановлений на валу диск із сегментно відігнутими краями, ножі та граблі, який відрізняється тим, що граблі кріпляться на сегментно відігнутих краях диска Корисна модель відноситься до галузі машинобудування й використовується переважно в сільському господарстві для скошування та згрібання рослинної маси Відомий ротор косарки-граблів включає встановлений на валу диск із сегментно відігнутими краями, ножі та граблини (патент України на винахід № 242) У корисній моделі вирішується задача спрощення конструкції ротора за рахунок розміщення граблин Поставлена задача вирішується тим, що в роторі косарки-граблів, який включає встановлений на валу диск із сегментно відігнутими краями, ножі та граблини, останні кріпляться на сегментно відігнутих краях диска Завдяки такому кріпленню граблин вдасться спростити конструкцію ротора косарки граблів Суть конструкції пояснюється Фіг1, на якому ротор схематично показаний у вигляді збоку, та Фіг 2, де він відображений у вигляді зверху Ротор косарки-граблів складається з вертикального вала 1 та закріпленого на ньому диска 2, знизу якого встановлена копіювальна тарілка 3 На сегментно відігнутих донизу краях диска 2 симет рично виконано по два отвори, на одному з яких шарнірне закріплені прямолінійні ножі 4, а на іншому жорстко - зйомні пальці 5 з граблинами 6 При скошуванні пальці 5 з граблинами 6 демонтуються Диск 2 через вал 1 обертається, і опираючись на тарілку 3, рухається вперед Шарнірні ножі 4, які під дією відцентрових сил спрямовуються радіальне зрізають рослини і переміщують їх набік. Завдяки сегментно відігнутому донизу краю диска 2 прямолінійні ножі 4 теж нахилені і тому не подрібнюють масу, а при перешкоді відхиляються. При згрібанні скошених рослин на відігнуті сегментні краї диска встановлюють пальці 5 з граблинами 6 і зменшують колову швидкість ротора, щоб не оббивати листочки трав і не дробити масу Рухаючись вперед, диск 2 своїми граблинами 6 згрібає скошені рослини набік, формуючи таким чином валок для подальших технологічних операцій За такої низької колової швидкості ножі 4 втрачають жорстке радіальне спрямування і не пошкоджують згрібальну масу Таким чином, за рахунок розміщення граблин на відігнутих краях дисків роторів вдається спростити його конструкцію О О) 1900 12 5 Є Фіг.2 Комп'ютерна верстка В. Клюкін Підписано до друку 05.08.2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м. Київ, 04050, Україна
