Закупорювальний ковпачок для пляшки

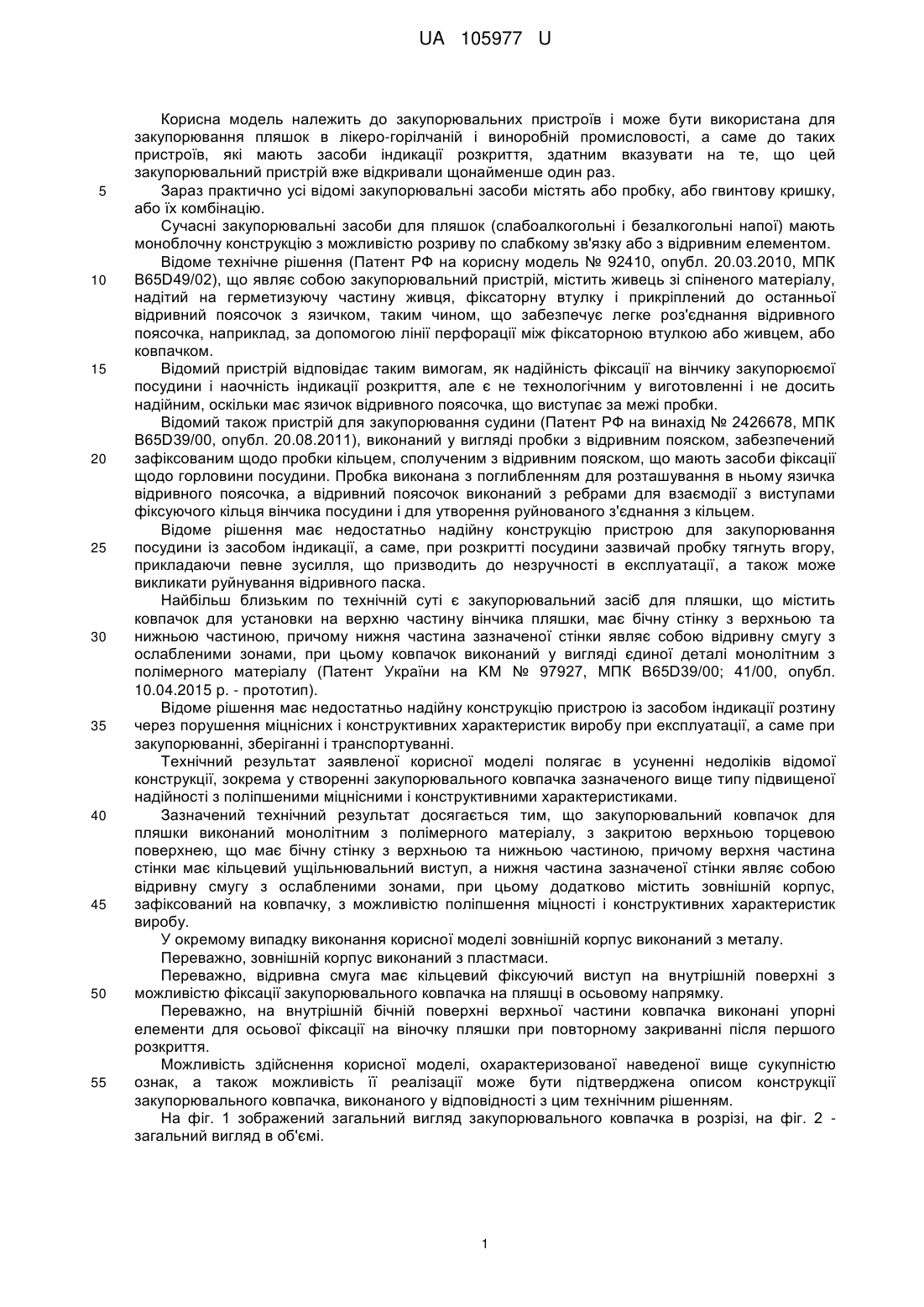

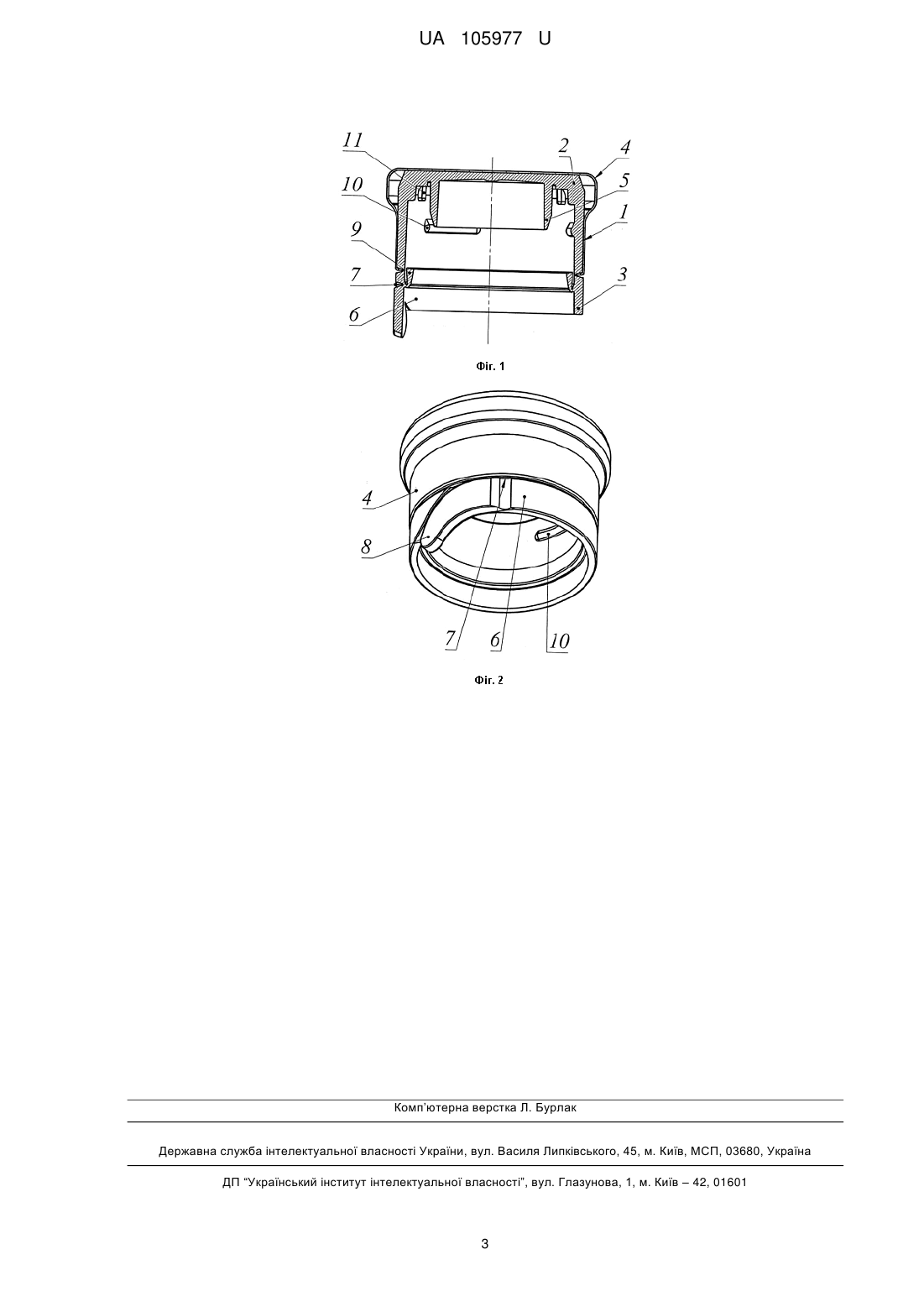

Реферат: Закупорювальний ковпачок для пляшки виконаний монолітним з полімерного матеріалу, з закритою верхньою торцевою поверхнею, що має бічну стінку з верхньою та нижньою частиною. При цьому верхня частина стінки має кільцевий ущільнювальний виступ, а нижня частина зазначеної стінки являє собою відривну смугу з ослабленими зонами. Додатково введено зовнішній корпус, зафіксований на ковпачку з можливістю поліпшення міцності і конструктивних характеристик виробу. UA 105977 U (54) ЗАКУПОРЮВАЛЬНИЙ КОВПАЧОК ДЛЯ ПЛЯШКИ UA 105977 U UA 105977 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до закупорювальних пристроїв і може бути використана для закупорювання пляшок в лікеро-горілчаній і виноробній промисловості, а саме до таких пристроїв, які мають засоби індикації розкриття, здатним вказувати на те, що цей закупорювальний пристрій вже відкривали щонайменше один раз. Зараз практично усі відомі закупорювальні засоби містять або пробку, або гвинтову кришку, або їх комбінацію. Сучасні закупорювальні засоби для пляшок (слабоалкогольні і безалкогольні напої) мають моноблочну конструкцію з можливістю розриву по слабкому зв'язку або з відривним елементом. Відоме технічне рішення (Патент РФ на корисну модель № 92410, опубл. 20.03.2010, МПК B65D49/02), що являє собою закупорювальний пристрій, містить живець зі спіненого матеріалу, надітий на герметизуючу частину живця, фіксаторну втулку і прикріплений до останньої відривний поясочок з язичком, таким чином, що забезпечує легке роз'єднання відривного поясочка, наприклад, за допомогою лінії перфорації між фіксаторною втулкою або живцем, або ковпачком. Відомий пристрій відповідає таким вимогам, як надійність фіксації на вінчику закупорюємої посудини і наочність індикації розкриття, але є не технологічним у виготовленні і не досить надійним, оскільки має язичок відривного поясочка, що виступає за межі пробки. Відомий також пристрій для закупорювання судини (Патент РФ на винахід № 2426678, МПК B65D39/00, опубл. 20.08.2011), виконаний у вигляді пробки з відривним пояском, забезпечений зафіксованим щодо пробки кільцем, сполученим з відривним пояском, що мають засоби фіксації щодо горловини посудини. Пробка виконана з поглибленням для розташування в ньому язичка відривного поясочка, а відривний поясочок виконаний з ребрами для взаємодії з виступами фіксуючого кільця вінчика посудини і для утворення руйнованого з'єднання з кільцем. Відоме рішення має недостатньо надійну конструкцію пристрою для закупорювання посудини із засобом індикації, а саме, при розкритті посудини зазвичай пробку тягнуть вгору, прикладаючи певне зусилля, що призводить до незручності в експлуатації, а також може викликати руйнування відривного паска. Найбільш близьким по технічній суті є закупорювальний засіб для пляшки, що містить ковпачок для установки на верхню частину вінчика пляшки, має бічну стінку з верхньою та нижньою частиною, причому нижня частина зазначеної стінки являє собою відривну смугу з ослабленими зонами, при цьому ковпачок виконаний у вигляді єдиної деталі монолітним з полімерного матеріалу (Патент України на KM № 97927, МПК B65D39/00; 41/00, опубл. 10.04.2015 p. - прототип). Відоме рішення має недостатньо надійну конструкцію пристрою із засобом індикації розтину через порушення міцнісних і конструктивних характеристик виробу при експлуатації, а саме при закупорюванні, зберіганні і транспортуванні. Технічний результат заявленої корисної моделі полягає в усуненні недоліків відомої конструкції, зокрема у створенні закупорювального ковпачка зазначеного вище типу підвищеної надійності з поліпшеними міцнісними і конструктивними характеристиками. Зазначений технічний результат досягається тим, що закупорювальний ковпачок для пляшки виконаний монолітним з полімерного матеріалу, з закритою верхньою торцевою поверхнею, що має бічну стінку з верхньою та нижньою частиною, причому верхня частина стінки має кільцевий ущільнювальний виступ, а нижня частина зазначеної стінки являє собою відривну смугу з ослабленими зонами, при цьому додатково містить зовнішній корпус, зафіксований на ковпачку, з можливістю поліпшення міцності і конструктивних характеристик виробу. У окремому випадку виконання корисної моделі зовнішній корпус виконаний з металу. Переважно, зовнішній корпус виконаний з пластмаси. Переважно, відривна смуга має кільцевий фіксуючий виступ на внутрішній поверхні з можливістю фіксації закупорювального ковпачка на пляшці в осьовому напрямку. Переважно, на внутрішній бічній поверхні верхньої частини ковпачка виконані упорні елементи для осьової фіксації на віночку пляшки при повторному закриванні після першого розкриття. Можливість здійснення корисної моделі, охарактеризованої наведеної вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального ковпачка, виконаного у відповідності з цим технічним рішенням. На фіг. 1 зображений загальний вигляд закупорювального ковпачка в розрізі, на фіг. 2 загальний вигляд в об'ємі. 1 UA 105977 U 5 10 15 20 25 30 35 40 Закупорювальний ковпачок для пляшки виконаний монолітним з полімерного матеріалу із закритою верхньою торцевою поверхнею, має бічну стінку 1, виконану з верхньою частиною 2 і нижньою частиною 3. Також закупорювальний ковпачок містить зовнішній корпус 4. На внутрішній торцевій поверхні верхньої частини 2 виконаний кільцевий виступ ущільнювача 5, призначений для герметичної установки в горловині пляшки. Нижня частина 3 виконана у вигляді відривної смуги 6 з ослабленими зонами 7 і захватним елементом 8. На внутрішній поверхні відривної смуги 6 виконаний кільцевий фіксуючий виступ 9. На внутрішній бічній поверхні верхньої частини 2 також виконані упорні елементи 10 у вигляді суцільного або переривчастого кільцевого виступу, взаємодіючі з віночком пляшки (на малюнку не показано). На внутрішній торцевій поверхні верхньої частини 2 виконані стопорні елементи 11, які взаємодіють зі шліцами вінчика пляшки з можливістю радіального стопоріння, а також полегшення зняття з віночка в осьовому напрямку. Відривна смуга 6 виконана з ослабленими зонами 7 (наприклад, ослабленим перерізом стінки) з можливістю відриву при першому відкриванні, забезпечуючи при цьому високий рівень захисту від несанкціонованого розкриття. Кільцевий фіксуючий виступ 9 відривний смуги 6 виконаний на її внутрішній поверхні, орієнтований до поздовжньої осі закупорювального ковпачка з можливістю фіксації на пляшці в осьовому напрямку. При закупорюванні зазначений виступ 9 відгинається і фіксується в канавці вінчика пляшки в осьовому напрямку. Це забезпечує міцне утримання закупорювального ковпачка на пляшці при зберіганні і транспортуванні. Упорні елементи 10, виконані на внутрішній бічній поверхні верхньої частини 2 у вигляді суцільного або переривчастого кільцевого виступу, призначені для осьової фіксації на пляшці при повторному закриванні закупорювального ковпачка після першого розкриття. Для цього на віночку пляшки виконаний кільцевий паз, де фіксуються зазначені елементи 10 (на малюнку не показано). Закупорювальний ковпачок додатково містить зовнішній корпус 4 зафіксований на ньому шляхом щільної посадки або адгезивно, причому зазначений зовнішній корпус 4 покриває закупорювальний ковпачок, що додає жорсткість конструкції виробу, при цьому забезпечується виключення різних ушкоджень фіксуючих елементів, а також відривної смуги при закупорюванні і експлуатації. Зовнішній корпус 4 виконаний з металу. При необхідності він може бути виконаний також з пластмаси. При першому відкриванні шляхом захоплення елемента 8 відривна смуга 6 від'єднується вручну по ослабленим зонам 7, після чого верхня частина 2 бічної стінки 1 ковпачка з зовнішнім корпусом 4 і ущільнювальним кільцевим виступом 5 легко знімається з вінчика пляшки. При повторному закриванні закупорювальний ковпачок фіксується на пляшці за допомогою упорних елементів 10. Закупорювання пляшки виконується натисканням зверху вниз. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо і призначений для встановлення на пляшці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Закупорювальний ковпачок для пляшки, який виконаний монолітним з полімерного матеріалу, з закритою верхньою торцевою поверхнею, що має бічну стінку з верхньою та нижньою частиною, причому верхня частина стінки має кільцевий ущільнювальний виступ, а нижня частина зазначеної стінки являє собою відривну смугу з ослабленими зонами, який відрізняється тим, що додатково містить зовнішній корпус, зафіксований на ковпачку з можливістю поліпшення міцності і конструктивних характеристик виробу. 2. Закупорювальний ковпачок для пляшки за п. 1, який відрізняється тим, що зовнішній корпус виконаний з металу. 3. Закупорювальний ковпачок для пляшки за п. 1, який відрізняється тим, що зовнішній корпус виконаний з пластмаси. 4. Закупорювальний ковпачок для пляшки за п. 1, який відрізняється тим, що відривна смуга має кільцевий фіксуючий виступ на внутрішній поверхні, з можливістю фіксації закупорювального ковпачка на пляшці в осьовому напрямку. 5. Закупорювальний ковпачок для пляшки за п. 1, який відрізняється тим, що на внутрішній бічній поверхні верхньої частини ковпачка виконані упорні елементи для осьової фіксації на віночку пляшки при повторному закриванні після першого розкриття. 2 UA 105977 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
