Ковпачок для закупорювання пляшки

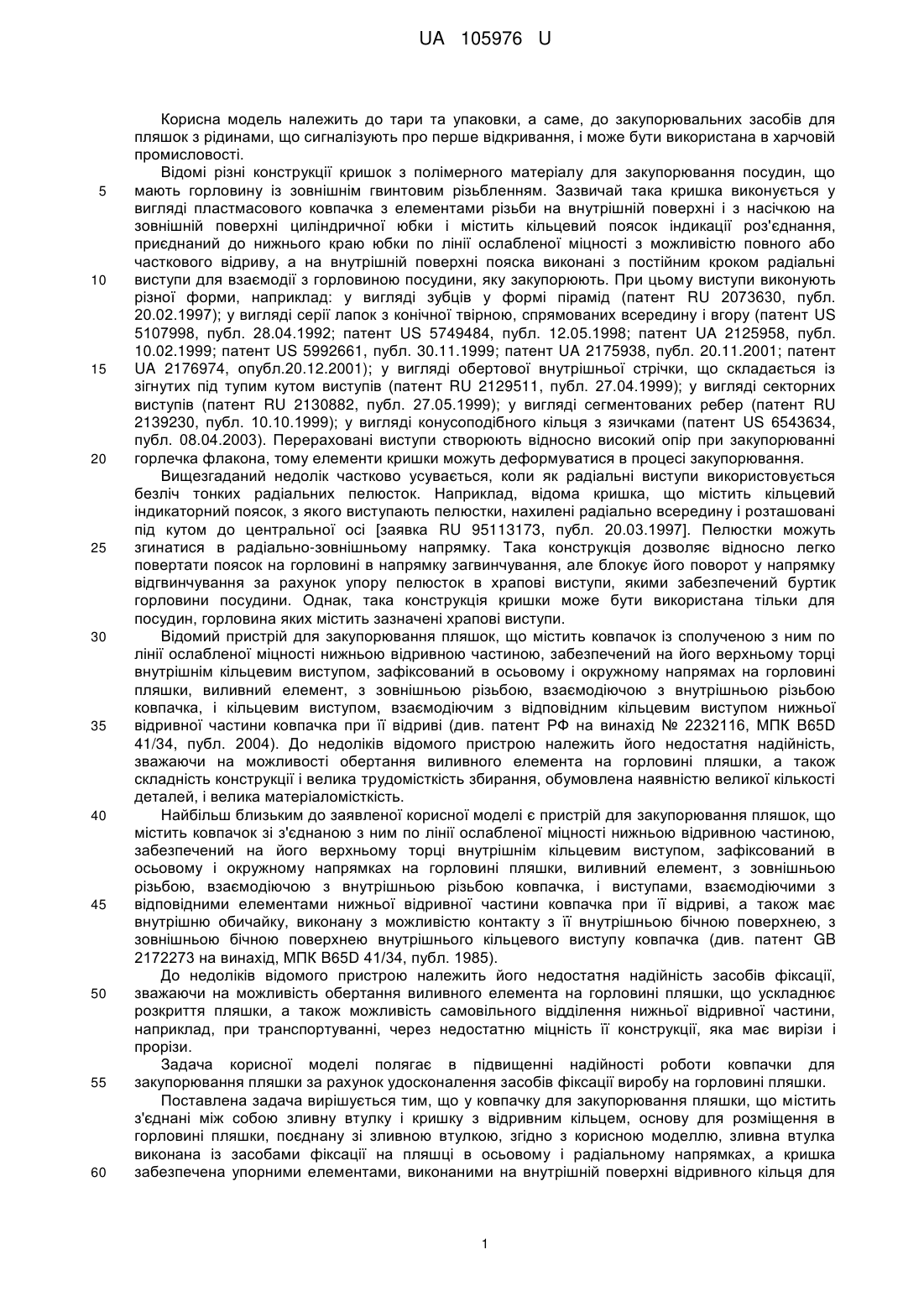

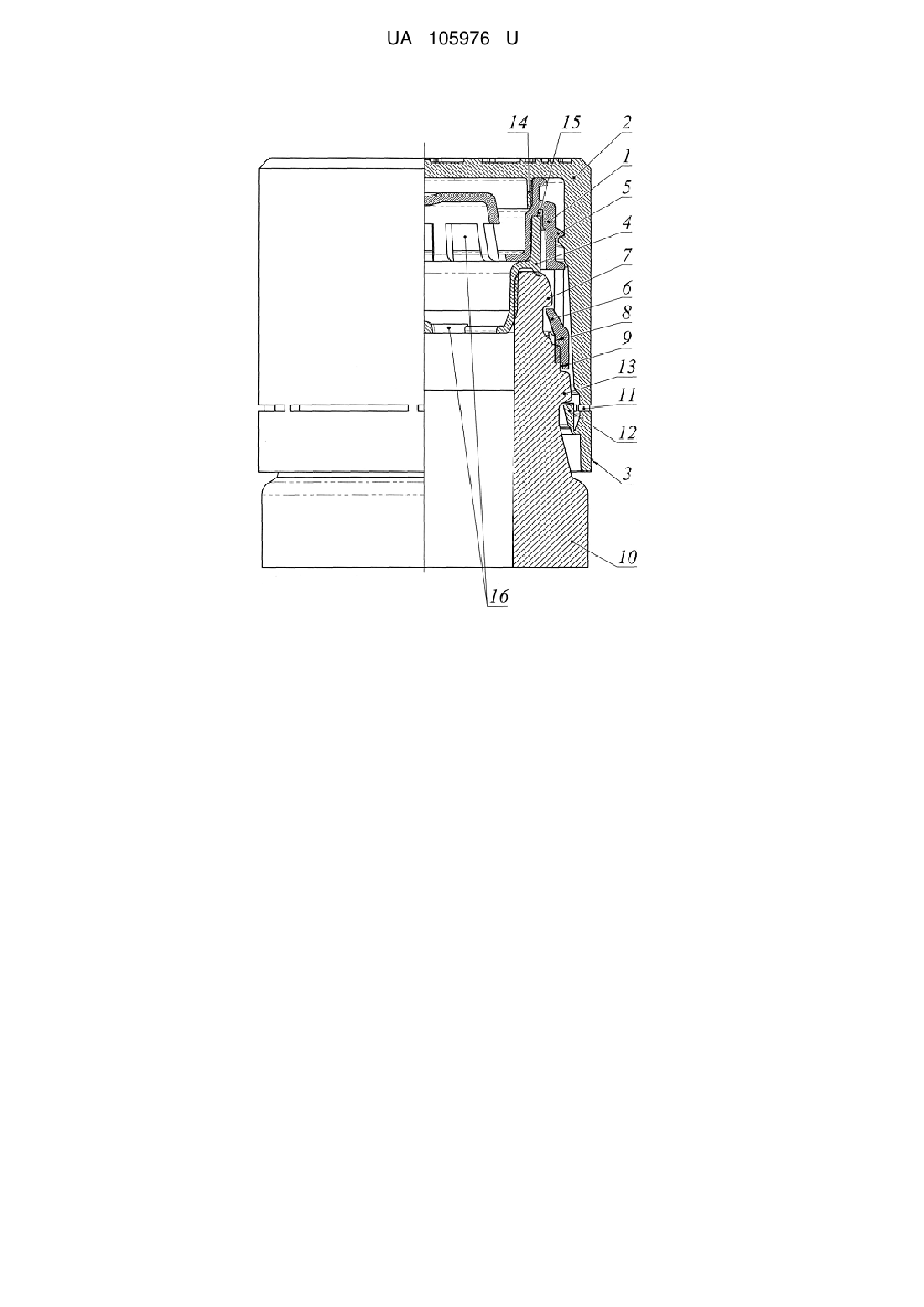

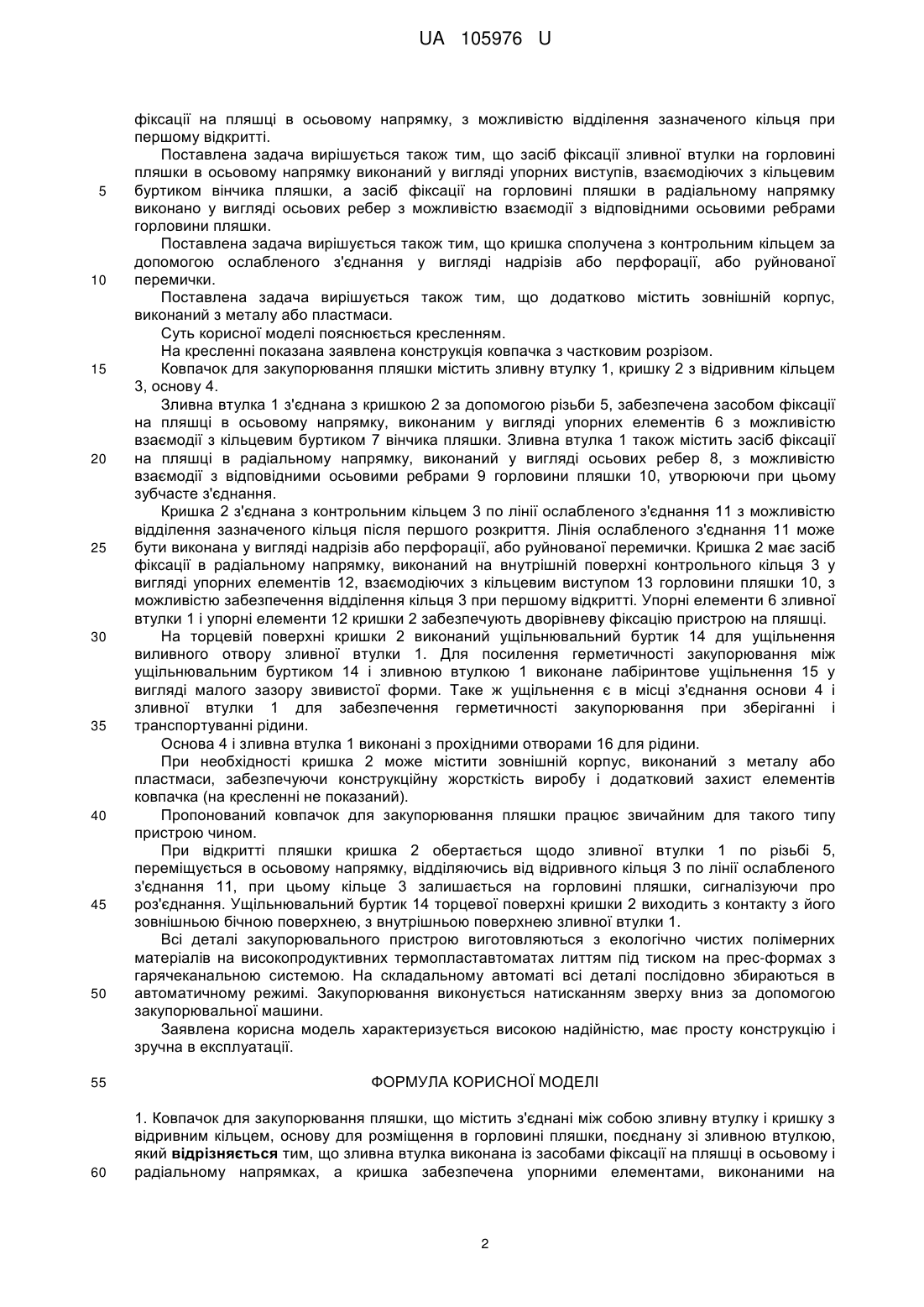

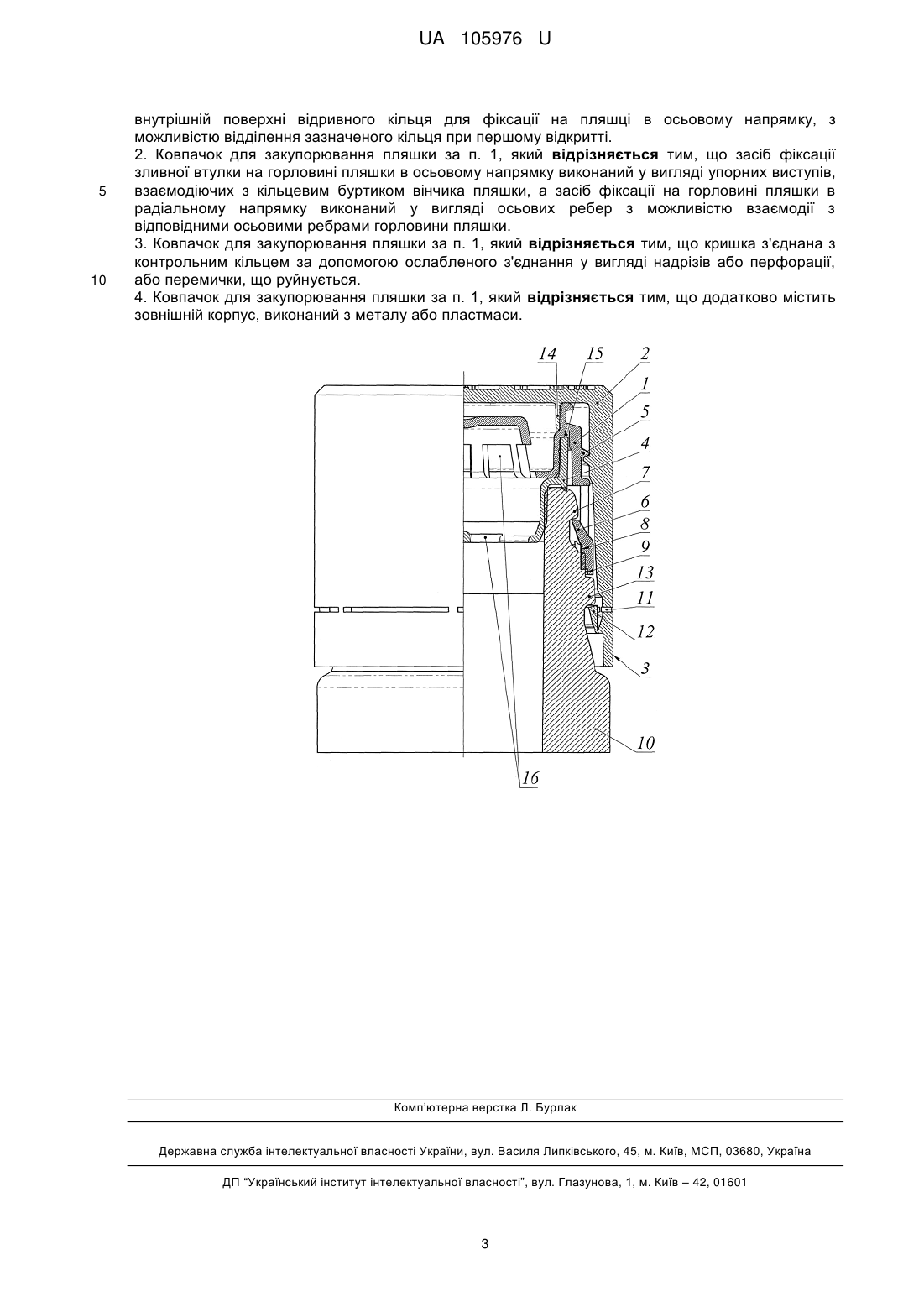

Реферат: Ковпачок для закупорювання пляшки містить з'єднані між собою зливну втулку і кришку з відривним кільцем, основу для розміщення в горловині пляшки, поєднану зі зливною втулкою. Зливна втулка виконана із засобами фіксації на пляшці в осьовому і радіальному напрямках, а кришка забезпечена упорними елементами, виконаними на внутрішній поверхні відривного кільця для фіксації на пляшці в осьовому напрямку, з можливістю відділення зазначеного кільця при першому відкритті. UA 105976 U (54) КОВПАЧОК ДЛЯ ЗАКУПОРЮВАННЯ ПЛЯШКИ UA 105976 U UA 105976 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тари та упаковки, а саме, до закупорювальних засобів для пляшок з рідинами, що сигналізують про перше відкривання, і може бути використана в харчовій промисловості. Відомі різні конструкції кришок з полімерного матеріалу для закупорювання посудин, що мають горловину із зовнішнім гвинтовим різьбленням. Зазвичай така кришка виконується у вигляді пластмасового ковпачка з елементами різьби на внутрішній поверхні і з насічкою на зовнішній поверхні циліндричної юбки і містить кільцевий поясок індикації роз'єднання, приєднаний до нижнього краю юбки по лінії ослабленої міцності з можливістю повного або часткового відриву, а на внутрішній поверхні пояска виконані з постійним кроком радіальні виступи для взаємодії з горловиною посудини, яку закупорюють. При цьому виступи виконують різної форми, наприклад: у вигляді зубців у формі пірамід (патент RU 2073630, публ. 20.02.1997); у вигляді серії лапок з конічної твірною, спрямованих всередину і вгору (патент US 5107998, публ. 28.04.1992; патент US 5749484, публ. 12.05.1998; патент UA 2125958, публ. 10.02.1999; патент US 5992661, публ. 30.11.1999; патент UA 2175938, публ. 20.11.2001; патент UA 2176974, опубл.20.12.2001); у вигляді обертової внутрішньої стрічки, що складається із зігнутих під тупим кутом виступів (патент RU 2129511, публ. 27.04.1999); у вигляді секторних виступів (патент RU 2130882, публ. 27.05.1999); у вигляді сегментованих ребер (патент RU 2139230, публ. 10.10.1999); у вигляді конусоподібного кільця з язичками (патент US 6543634, публ. 08.04.2003). Перераховані виступи створюють відносно високий опір при закупорюванні горлечка флакона, тому елементи кришки можуть деформуватися в процесі закупорювання. Вищезгаданий недолік частково усувається, коли як радіальні виступи використовується безліч тонких радіальних пелюсток. Наприклад, відома кришка, що містить кільцевий індикаторний поясок, з якого виступають пелюстки, нахилені радіально всередину і розташовані під кутом до центральної осі [заявка RU 95113173, публ. 20.03.1997]. Пелюстки можуть згинатися в радіально-зовнішньому напрямку. Така конструкція дозволяє відносно легко повертати поясок на горловині в напрямку загвинчування, але блокує його поворот у напрямку відгвинчування за рахунок упору пелюсток в храпові виступи, якими забезпечений буртик горловини посудини. Однак, така конструкція кришки може бути використана тільки для посудин, горловина яких містить зазначені храпові виступи. Відомий пристрій для закупорювання пляшок, що містить ковпачок із сполученою з ним по лінії ослабленої міцності нижньою відривною частиною, забезпечений на його верхньому торці внутрішнім кільцевим виступом, зафіксований в осьовому і окружному напрямах на горловині пляшки, виливний елемент, з зовнішньою різьбою, взаємодіючою з внутрішньою різьбою ковпачка, і кільцевим виступом, взаємодіючим з відповідним кільцевим виступом нижньої відривної частини ковпачка при її відриві (див. патент РФ на винахід № 2232116, МПК B65D 41/34, публ. 2004). До недоліків відомого пристрою належить його недостатня надійність, зважаючи на можливості обертання виливного елемента на горловині пляшки, а також складність конструкції і велика трудомісткість збирання, обумовлена наявністю великої кількості деталей, і велика матеріаломісткість. Найбільш близьким до заявленої корисної моделі є пристрій для закупорювання пляшок, що містить ковпачок зі з'єднаною з ним по лінії ослабленої міцності нижньою відривною частиною, забезпечений на його верхньому торці внутрішнім кільцевим виступом, зафіксований в осьовому і окружному напрямках на горловині пляшки, виливний елемент, з зовнішньою різьбою, взаємодіючою з внутрішньою різьбою ковпачка, і виступами, взаємодіючими з відповідними елементами нижньої відривної частини ковпачка при її відриві, а також має внутрішню обичайку, виконану з можливістю контакту з її внутрішньою бічною поверхнею, з зовнішньою бічною поверхнею внутрішнього кільцевого виступу ковпачка (див. патент GB 2172273 на винахід, МПК B65D 41/34, публ. 1985). До недоліків відомого пристрою належить його недостатня надійність засобів фіксації, зважаючи на можливість обертання виливного елемента на горловині пляшки, що ускладнює розкриття пляшки, а також можливість самовільного відділення нижньої відривної частини, наприклад, при транспортуванні, через недостатню міцність її конструкції, яка має вирізи і прорізи. Задача корисної моделі полягає в підвищенні надійності роботи ковпачки для закупорювання пляшки за рахунок удосконалення засобів фіксації виробу на горловині пляшки. Поставлена задача вирішується тим, що у ковпачку для закупорювання пляшки, що містить з'єднані між собою зливну втулку і кришку з відривним кільцем, основу для розміщення в горловині пляшки, поєднану зі зливною втулкою, згідно з корисною моделлю, зливна втулка виконана із засобами фіксації на пляшці в осьовому і радіальному напрямках, а кришка забезпечена упорними елементами, виконаними на внутрішній поверхні відривного кільця для 1 UA 105976 U 5 10 15 20 25 30 35 40 45 50 фіксації на пляшці в осьовому напрямку, з можливістю відділення зазначеного кільця при першому відкритті. Поставлена задача вирішується також тим, що засіб фіксації зливної втулки на горловині пляшки в осьовому напрямку виконаний у вигляді упорних виступів, взаємодіючих з кільцевим буртиком вінчика пляшки, а засіб фіксації на горловині пляшки в радіальному напрямку виконано у вигляді осьових ребер з можливістю взаємодії з відповідними осьовими ребрами горловини пляшки. Поставлена задача вирішується також тим, що кришка сполучена з контрольним кільцем за допомогою ослабленого з'єднання у вигляді надрізів або перфорації, або руйнованої перемички. Поставлена задача вирішується також тим, що додатково містить зовнішній корпус, виконаний з металу або пластмаси. Суть корисної моделі пояснюється кресленням. На кресленні показана заявлена конструкція ковпачка з частковим розрізом. Ковпачок для закупорювання пляшки містить зливну втулку 1, кришку 2 з відривним кільцем 3, основу 4. Зливна втулка 1 з'єднана з кришкою 2 за допомогою різьби 5, забезпечена засобом фіксації на пляшці в осьовому напрямку, виконаним у вигляді упорних елементів 6 з можливістю взаємодії з кільцевим буртиком 7 вінчика пляшки. Зливна втулка 1 також містить засіб фіксації на пляшці в радіальному напрямку, виконаний у вигляді осьових ребер 8, з можливістю взаємодії з відповідними осьовими ребрами 9 горловини пляшки 10, утворюючи при цьому зубчасте з'єднання. Кришка 2 з'єднана з контрольним кільцем 3 по лінії ослабленого з'єднання 11 з можливістю відділення зазначеного кільця після першого розкриття. Лінія ослабленого з'єднання 11 може бути виконана у вигляді надрізів або перфорації, або руйнованої перемички. Кришка 2 має засіб фіксації в радіальному напрямку, виконаний на внутрішній поверхні контрольного кільця 3 у вигляді упорних елементів 12, взаємодіючих з кільцевим виступом 13 горловини пляшки 10, з можливістю забезпечення відділення кільця 3 при першому відкритті. Упорні елементи 6 зливної втулки 1 і упорні елементи 12 кришки 2 забезпечують дворівневу фіксацію пристрою на пляшці. На торцевій поверхні кришки 2 виконаний ущільнювальний буртик 14 для ущільнення виливного отвору зливної втулки 1. Для посилення герметичності закупорювання між ущільнювальним буртиком 14 і зливною втулкою 1 виконане лабіринтове ущільнення 15 у вигляді малого зазору звивистої форми. Таке ж ущільнення є в місці з'єднання основи 4 і зливної втулки 1 для забезпечення герметичності закупорювання при зберіганні і транспортуванні рідини. Основа 4 і зливна втулка 1 виконані з прохідними отворами 16 для рідини. При необхідності кришка 2 може містити зовнішній корпус, виконаний з металу або пластмаси, забезпечуючи конструкційну жорсткість виробу і додатковий захист елементів ковпачка (на кресленні не показаний). Пропонований ковпачок для закупорювання пляшки працює звичайним для такого типу пристрою чином. При відкритті пляшки кришка 2 обертається щодо зливної втулки 1 по різьбі 5, переміщується в осьовому напрямку, відділяючись від відривного кільця 3 по лінії ослабленого з'єднання 11, при цьому кільце 3 залишається на горловині пляшки, сигналізуючи про роз'єднання. Ущільнювальний буртик 14 торцевої поверхні кришки 2 виходить з контакту з його зовнішньою бічною поверхнею, з внутрішньою поверхнею зливної втулки 1. Всі деталі закупорювального пристрою виготовляються з екологічно чистих полімерних матеріалів на високопродуктивних термопластавтоматах литтям під тиском на прес-формах з гарячеканальною системою. На складальному автоматі всі деталі послідовно збираються в автоматичному режимі. Закупорювання виконується натисканням зверху вниз за допомогою закупорювальної машини. Заявлена корисна модель характеризується високою надійністю, має просту конструкцію і зручна в експлуатації. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Ковпачок для закупорювання пляшки, що містить з'єднані між собою зливну втулку і кришку з відривним кільцем, основу для розміщення в горловині пляшки, поєднану зі зливною втулкою, який відрізняється тим, що зливна втулка виконана із засобами фіксації на пляшці в осьовому і радіальному напрямках, а кришка забезпечена упорними елементами, виконаними на 2 UA 105976 U 5 10 внутрішній поверхні відривного кільця для фіксації на пляшці в осьовому напрямку, з можливістю відділення зазначеного кільця при першому відкритті. 2. Ковпачок для закупорювання пляшки за п. 1, який відрізняється тим, що засіб фіксації зливної втулки на горловині пляшки в осьовому напрямку виконаний у вигляді упорних виступів, взаємодіючих з кільцевим буртиком вінчика пляшки, а засіб фіксації на горловині пляшки в радіальному напрямку виконаний у вигляді осьових ребер з можливістю взаємодії з відповідними осьовими ребрами горловини пляшки. 3. Ковпачок для закупорювання пляшки за п. 1, який відрізняється тим, що кришка з'єднана з контрольним кільцем за допомогою ослабленого з'єднання у вигляді надрізів або перфорації, або перемички, що руйнується. 4. Ковпачок для закупорювання пляшки за п. 1, який відрізняється тим, що додатково містить зовнішній корпус, виконаний з металу або пластмаси. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
