Пристрій для навивання пружин екструдерів

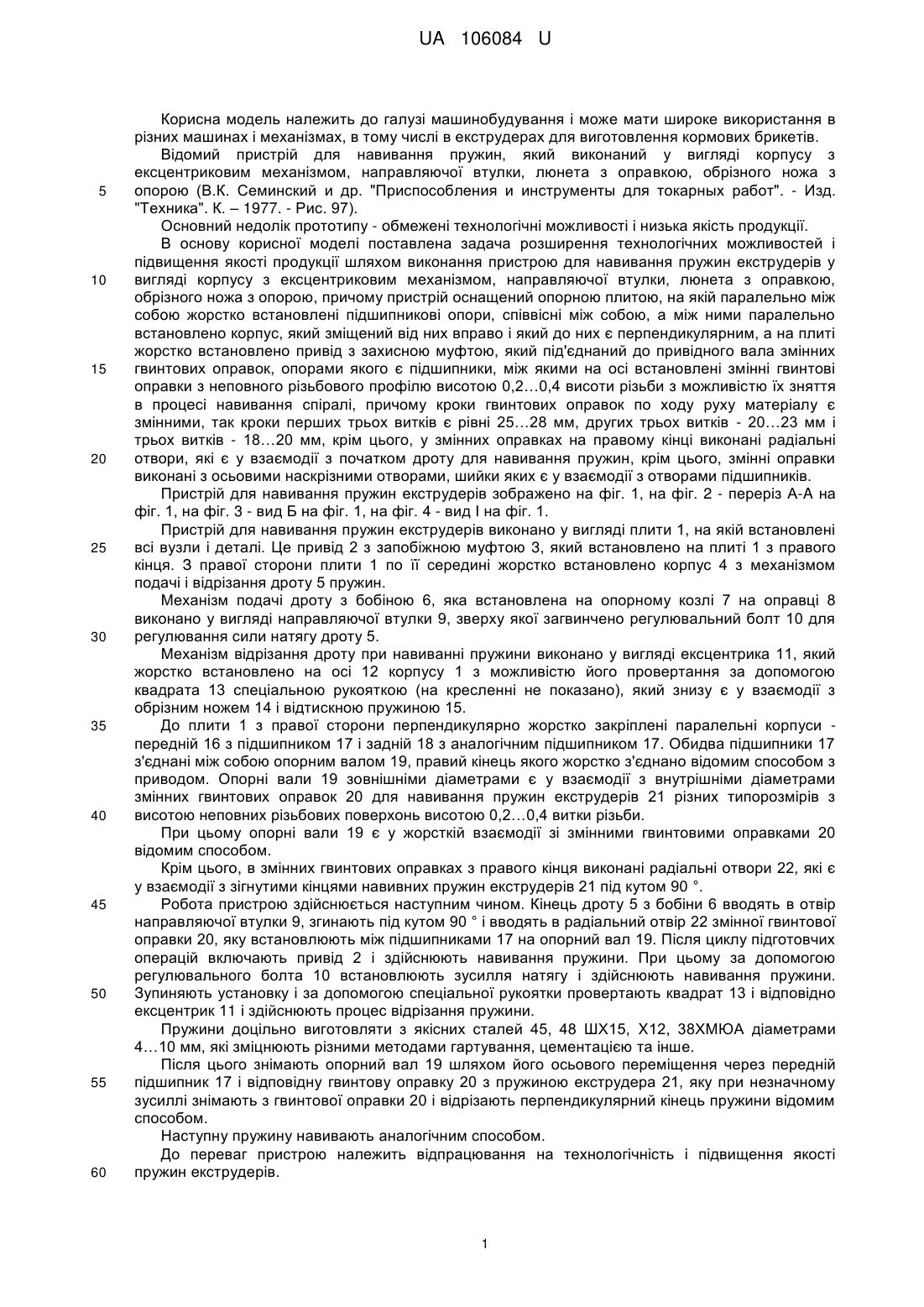

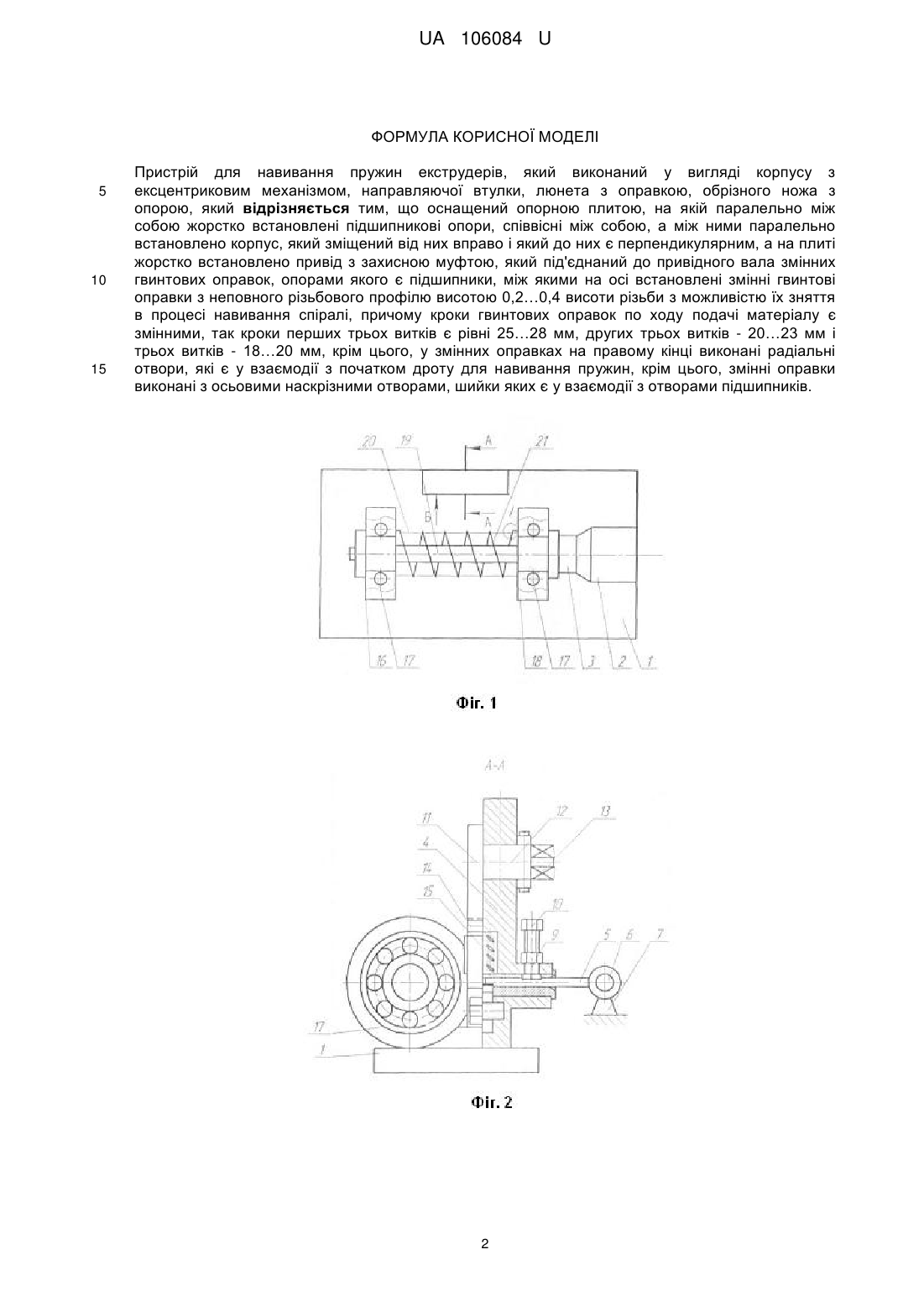

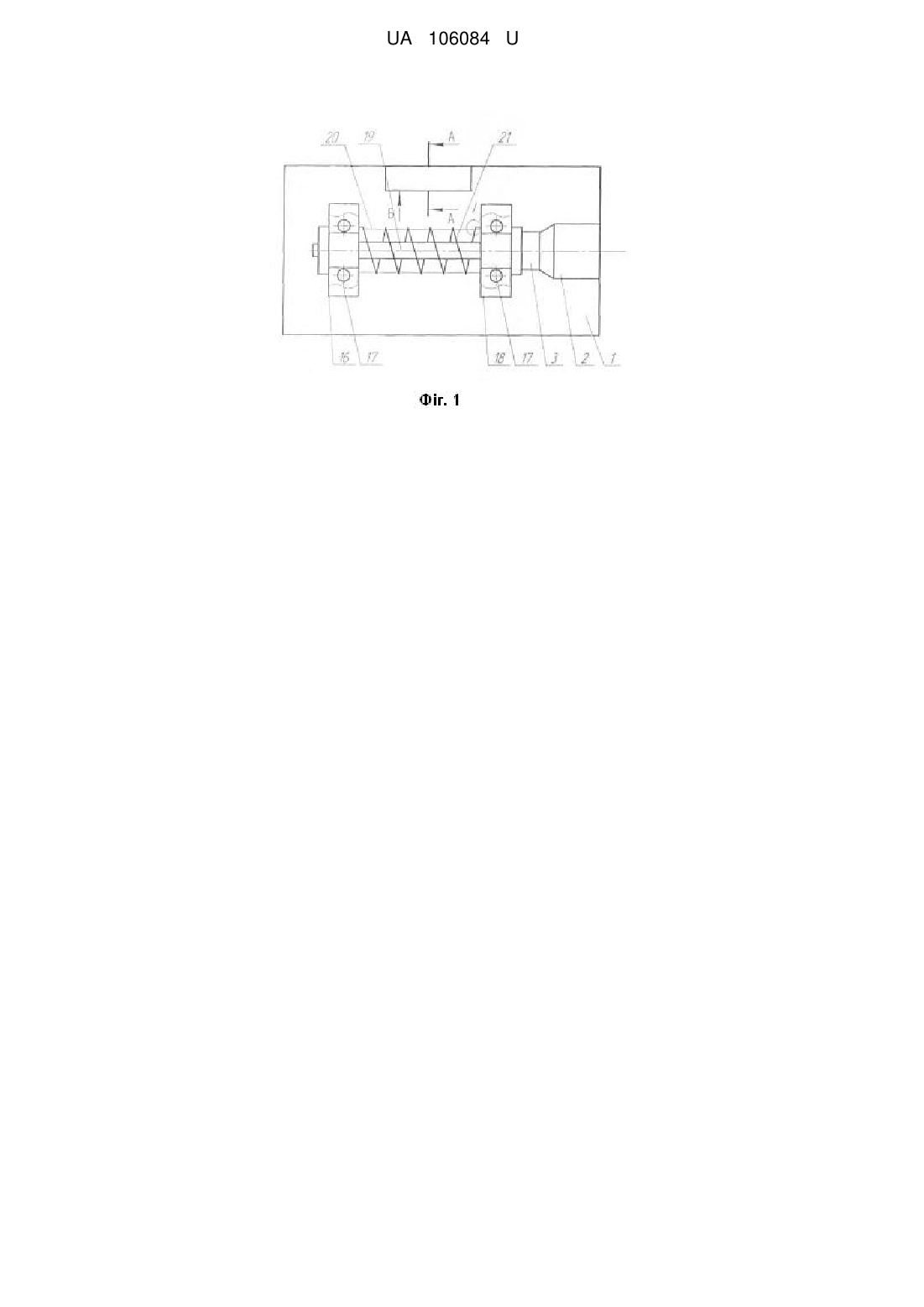

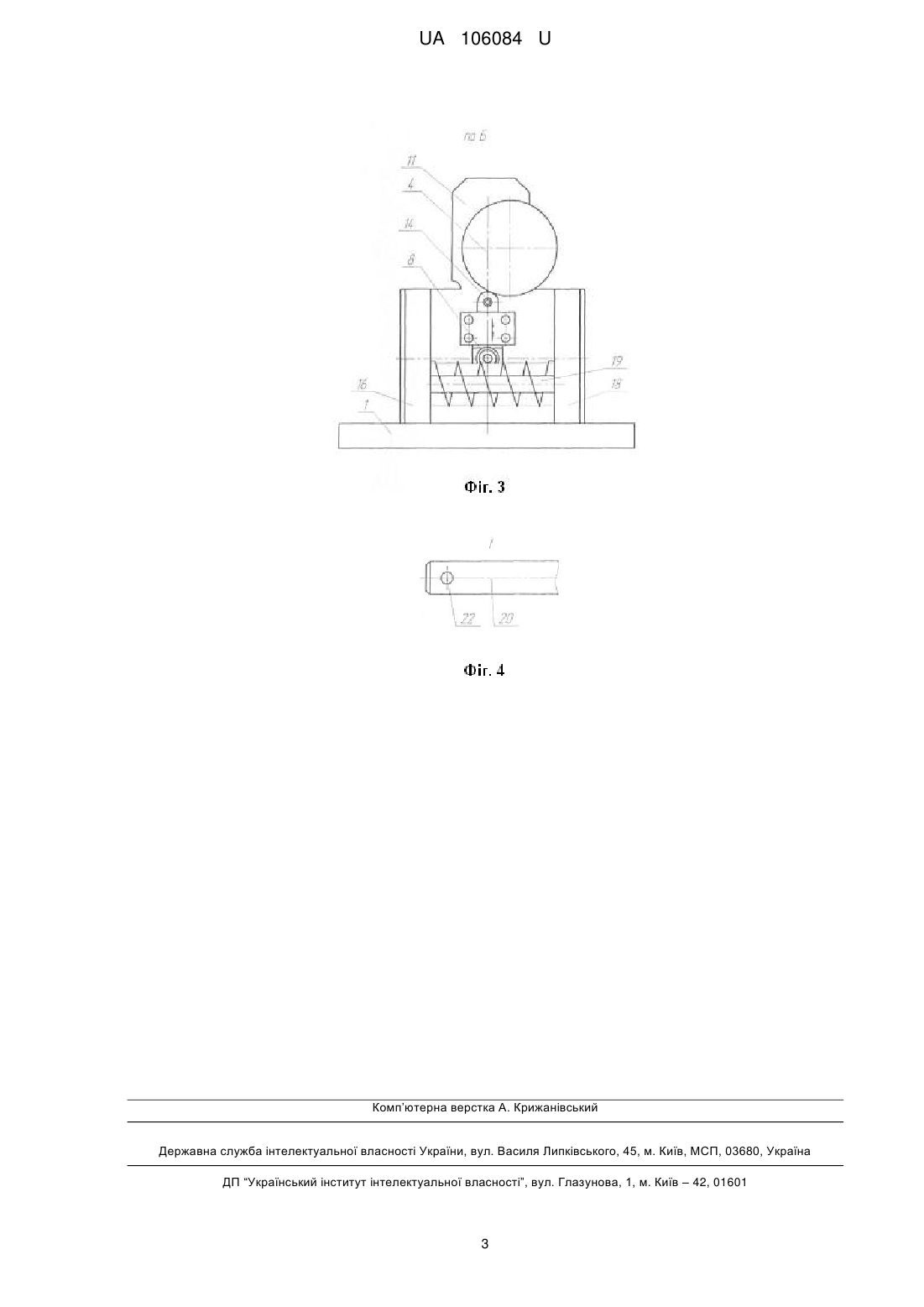

Реферат: Пристрій для навивання пружин екструдерів виконаний у вигляді корпусу з ексцентриковим механізмом, направляючої втулки, люнета з оправкою, обрізного ножа з опорою. Додатково пристрій оснащений опорною плитою, на якій паралельно між собою жорстко встановлені підшипникові опори, співвісні між собою, а між ними паралельно встановлено корпус, який зміщений від них вправо і який до них є перпендикулярним. На плиті жорстко встановлено привід з захисною муфтою, який під'єднаний до привідного вала змінних гвинтових оправок. При цьому кроки гвинтових оправок по ходу подачі матеріалу є змінними. Крім цього, у змінних оправках на правому кінці виконані радіальні отвори, які є у взаємодії з початком дроту для навивання пружин. UA 106084 U (12) UA 106084 U UA 106084 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і може мати широке використання в різних машинах і механізмах, в тому числі в екструдерах для виготовлення кормових брикетів. Відомий пристрій для навивання пружин, який виконаний у вигляді корпусу з ексцентриковим механізмом, направляючої втулки, люнета з оправкою, обрізного ножа з опорою (В.К. Семинский и др. "Приспособления и инструменты для токарных работ". - Изд. "Техника". К. – 1977. - Рис. 97). Основний недолік прототипу - обмежені технологічні можливості і низька якість продукції. В основу корисної моделі поставлена задача розширення технологічних можливостей і підвищення якості продукції шляхом виконання пристрою для навивання пружин екструдерів у вигляді корпусу з ексцентриковим механізмом, направляючої втулки, люнета з оправкою, обрізного ножа з опорою, причому пристрій оснащений опорною плитою, на якій паралельно між собою жорстко встановлені підшипникові опори, співвісні між собою, а між ними паралельно встановлено корпус, який зміщений від них вправо і який до них є перпендикулярним, а на плиті жорстко встановлено привід з захисною муфтою, який під'єднаний до привідного вала змінних гвинтових оправок, опорами якого є підшипники, між якими на осі встановлені змінні гвинтові оправки з неповного різьбового профілю висотою 0,2…0,4 висоти різьби з можливістю їх зняття в процесі навивання спіралі, причому кроки гвинтових оправок по ходу руху матеріалу є змінними, так кроки перших трьох витків є рівні 25…28 мм, других трьох витків - 20…23 мм і трьох витків - 18…20 мм, крім цього, у змінних оправках на правому кінці виконані радіальні отвори, які є у взаємодії з початком дроту для навивання пружин, крім цього, змінні оправки виконані з осьовими наскрізними отворами, шийки яких є у взаємодії з отворами підшипників. Пристрій для навивання пружин екструдерів зображено на фіг. 1, на фіг. 2 - переріз А-A на фіг. 1, на фіг. 3 - вид Б на фіг. 1, на фіг. 4 - вид І на фіг. 1. Пристрій для навивання пружин екструдерів виконано у вигляді плити 1, на якій встановлені всі вузли і деталі. Це привід 2 з запобіжною муфтою 3, який встановлено на плиті 1 з правого кінця. З правої сторони плити 1 по її середині жорстко встановлено корпус 4 з механізмом подачі і відрізання дроту 5 пружин. Механізм подачі дроту з бобіною 6, яка встановлена на опорному козлі 7 на оправці 8 виконано у вигляді направляючої втулки 9, зверху якої загвинчено регулювальний болт 10 для регулювання сили натягу дроту 5. Механізм відрізання дроту при навиванні пружини виконано у вигляді ексцентрика 11, який жорстко встановлено на осі 12 корпусу 1 з можливістю його провертання за допомогою квадрата 13 спеціальною рукояткою (на кресленні не показано), який знизу є у взаємодії з обрізним ножем 14 і відтискною пружиною 15. До плити 1 з правої сторони перпендикулярно жорстко закріплені паралельні корпуси передній 16 з підшипником 17 і задній 18 з аналогічним підшипником 17. Обидва підшипники 17 з'єднані між собою опорним валом 19, правий кінець якого жорстко з'єднано відомим способом з приводом. Опорні вали 19 зовнішніми діаметрами є у взаємодії з внутрішніми діаметрами змінних гвинтових оправок 20 для навивання пружин екструдерів 21 різних типорозмірів з висотою неповних різьбових поверхонь висотою 0,2…0,4 витки різьби. При цьому опорні вали 19 є у жорсткій взаємодії зі змінними гвинтовими оправками 20 відомим способом. Крім цього, в змінних гвинтових оправках з правого кінця виконані радіальні отвори 22, які є у взаємодії з зігнутими кінцями навивних пружин екструдерів 21 під кутом 90 °. Робота пристрою здійснюється наступним чином. Кінець дроту 5 з бобіни 6 вводять в отвір направляючої втулки 9, згинають під кутом 90 ° і вводять в радіальний отвір 22 змінної гвинтової оправки 20, яку встановлюють між підшипниками 17 на опорний вал 19. Після циклу підготовчих операцій включають привід 2 і здійснюють навивання пружини. При цьому за допомогою регулювального болта 10 встановлюють зусилля натягу і здійснюють навивання пружини. Зупиняють установку і за допомогою спеціальної рукоятки провертають квадрат 13 і відповідно ексцентрик 11 і здійснюють процес відрізання пружини. Пружини доцільно виготовляти з якісних сталей 45, 48 ШХ15, X12, 38ХМЮА діаметрами 4…10 мм, які зміцнюють різними методами гартування, цементацією та інше. Після цього знімають опорний вал 19 шляхом його осьового переміщення через передній підшипник 17 і відповідну гвинтову оправку 20 з пружиною екструдера 21, яку при незначному зусиллі знімають з гвинтової оправки 20 і відрізають перпендикулярний кінець пружини відомим способом. Наступну пружину навивають аналогічним способом. До переваг пристрою належить відпрацювання на технологічність і підвищення якості пружин екструдерів. 1 UA 106084 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Пристрій для навивання пружин екструдерів, який виконаний у вигляді корпусу з ексцентриковим механізмом, направляючої втулки, люнета з оправкою, обрізного ножа з опорою, який відрізняється тим, що оснащений опорною плитою, на якій паралельно між собою жорстко встановлені підшипникові опори, співвісні між собою, а між ними паралельно встановлено корпус, який зміщений від них вправо і який до них є перпендикулярним, а на плиті жорстко встановлено привід з захисною муфтою, який під'єднаний до привідного вала змінних гвинтових оправок, опорами якого є підшипники, між якими на осі встановлені змінні гвинтові оправки з неповного різьбового профілю висотою 0,2…0,4 висоти різьби з можливістю їх зняття в процесі навивання спіралі, причому кроки гвинтових оправок по ходу подачі матеріалу є змінними, так кроки перших трьох витків є рівні 25…28 мм, других трьох витків - 20…23 мм і трьох витків - 18…20 мм, крім цього, у змінних оправках на правому кінці виконані радіальні отвори, які є у взаємодії з початком дроту для навивання пружин, крім цього, змінні оправки виконані з осьовими наскрізними отворами, шийки яких є у взаємодії з отворами підшипників. 2 UA 106084 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
