Пристрій для неперервного навивання гвинтових заготовок

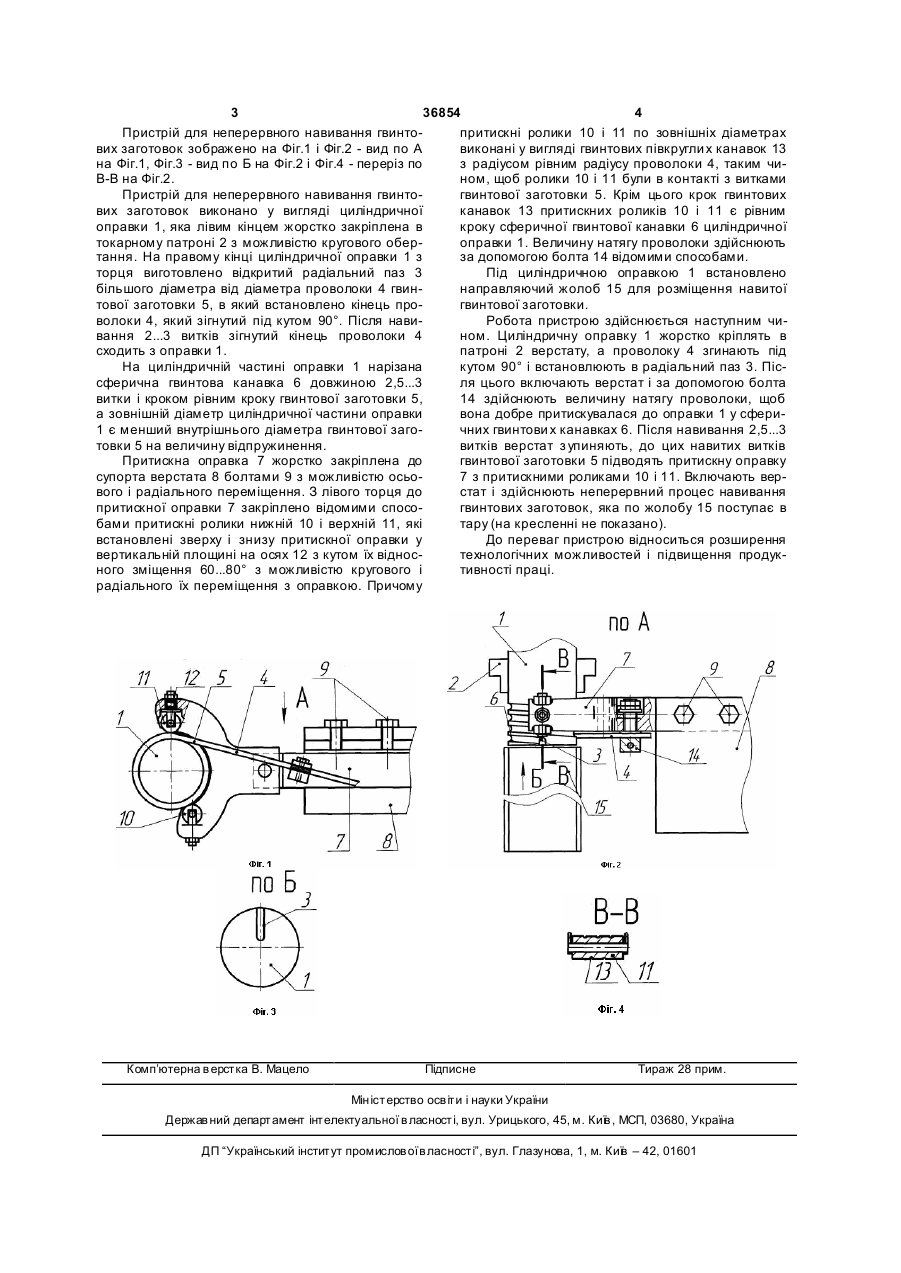

Пристрій для неперервного навивання гвинтових заготовок, який виконано у вигляді циліндричної оправки, яка лівим кінцем жорстко закріплена в патроні верстата з можливістю кругового обертання, приводу, механізму натягу дроту, притискної оправки з роликами, установчих і кріпильних елементів, який відрізняється тим, що на правому кінці циліндричної оправки з торця виконано відкритий радіальний паз діаметром, більшим від діаметра дроту гвинтової заготовки, який є у взаємодії з кінцем дроту, зігнутим під кутом 90°, на ци 3 36854 4 Пристрій для неперервного навивання гвинтопритискні ролики 10 і 11 по зовнішніх діаметрах вих заготовок зображено на Фіг.1 і Фіг.2 - вид по А виконані у вигляді гвинтових півкругли х канавок 13 на Фіг.1, Фіг.3 - вид по Б на Фіг.2 і Фіг.4 - переріз по з радіусом рівним радіусу проволоки 4, таким чиВ-В на Фіг.2. ном, щоб ролики 10 і 11 були в контакті з витками Пристрій для неперервного навивання гвинтогвинтової заготовки 5. Крім цього крок гвинтових вих заготовок виконано у вигляді циліндричної канавок 13 притискних роликів 10 і 11 є рівним оправки 1, яка лівим кінцем жорстко закріплена в кроку сферичної гвинтової канавки 6 циліндричної токарному патроні 2 з можливістю кругового обероправки 1. Величину натягу проволоки здійснюють тання. На правому кінці циліндричної оправки 1 з за допомогою болта 14 відомими способами. торця виготовлено відкритий радіальний паз 3 Під циліндричною оправкою 1 встановлено більшого діаметра від діаметра проволоки 4 гвиннаправляючий жолоб 15 для розміщення навитої тової заготовки 5, в який встановлено кінець прогвинтової заготовки. волоки 4, який зігнутий під кутом 90°. Після навиРобота пристрою здійснюється наступним чивання 2...3 витків зігнутий кінець проволоки 4 ном. Циліндричну оправку 1 жорстко кріплять в сходить з оправки 1. патроні 2 верстату, а проволоку 4 згинають під На циліндричній частині оправки 1 нарізана кутом 90° і встановлюють в радіальний паз 3. Піссферична гвинтова канавка 6 довжиною 2,5...3 ля цього включають верстат і за допомогою болта витки і кроком рівним кроку гвинтової заготовки 5, 14 здійснюють величину натягу проволоки, щоб а зовнішній діаметр циліндричної частини оправки вона добре притискувалася до оправки 1 у сфери1 є менший внутрішнього діаметра гвинтової загочних гвинтови х канавках 6. Після навивання 2,5...3 товки 5 на величину відпружинення. витків верстат з упиняють, до цих навитих витків Притискна оправка 7 жорстко закріплена до гвинтової заготовки 5 підводять притискну оправку супорта верстата 8 болтами 9 з можливістю осьо7 з притискними роликами 10 і 11. Включають вервого і радіального переміщення. З лівого торця до стат і здійснюють неперервний процес навивання притискної оправки 7 закріплено відомими спосогвинтових заготовок, яка по жолобу 15 поступає в бами притискні ролики нижній 10 і верхній 11, які тару (на кресленні не показано). встановлені зверху і знизу притискної оправки у До переваг пристрою відноситься розширення вертикальній площині на осях 12 з кутом їх відностехнологічних можливостей і підвищення продукного зміщення 60...80° з можливістю кругового і тивності праці. радіального їх переміщення з оправкою. Причому Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
