Пристрій для навивання гвинтових ущільнюючих і стопорних елементів механізмів

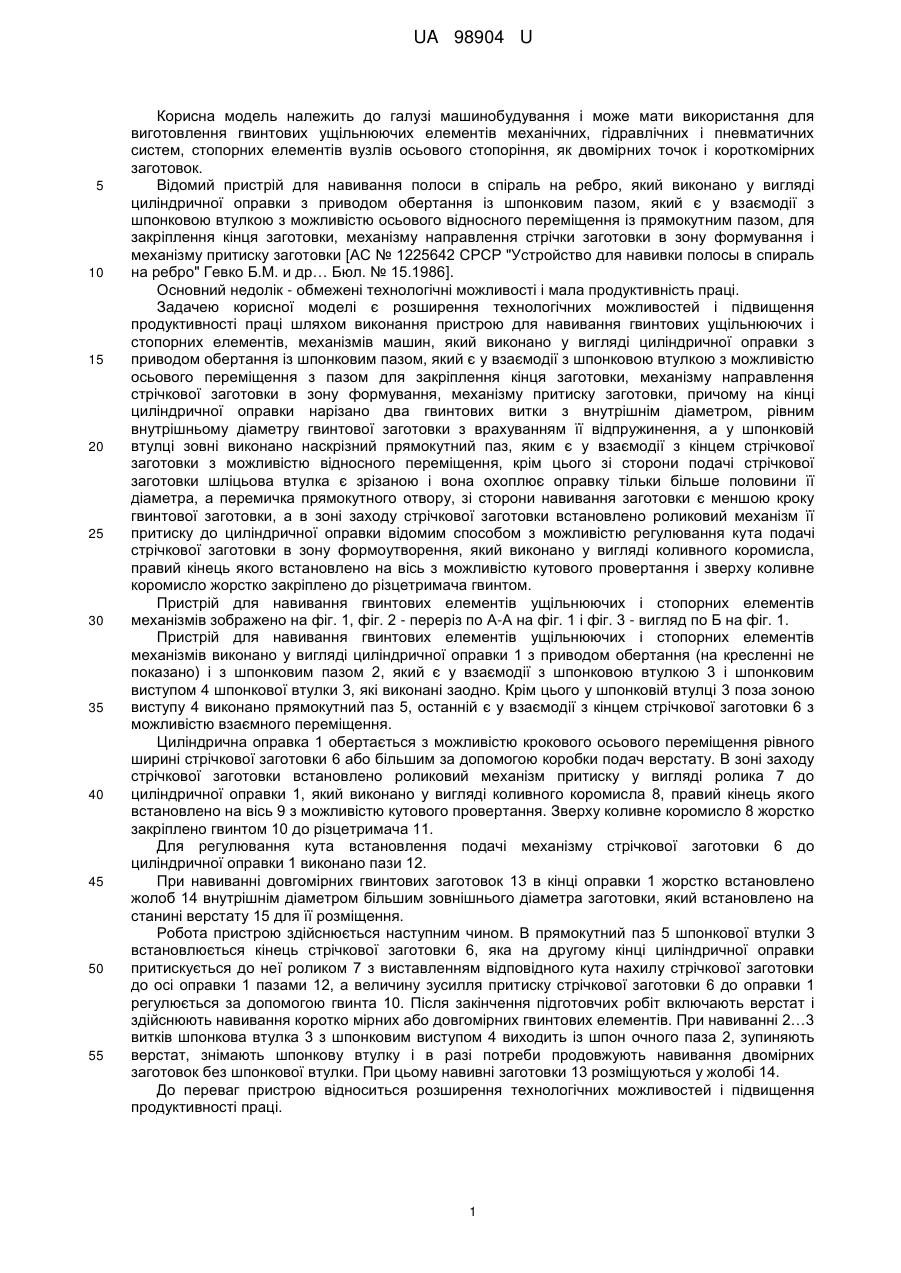

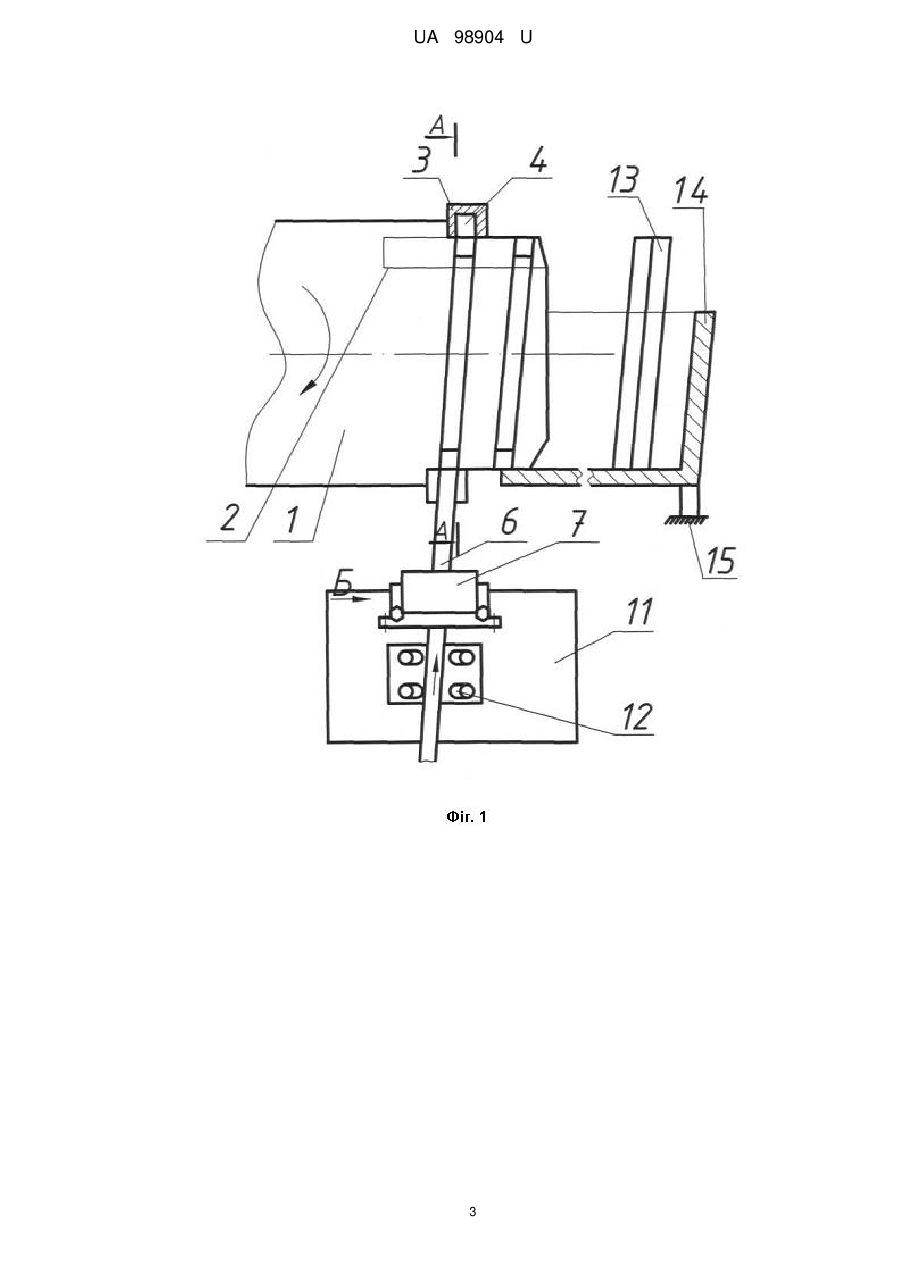

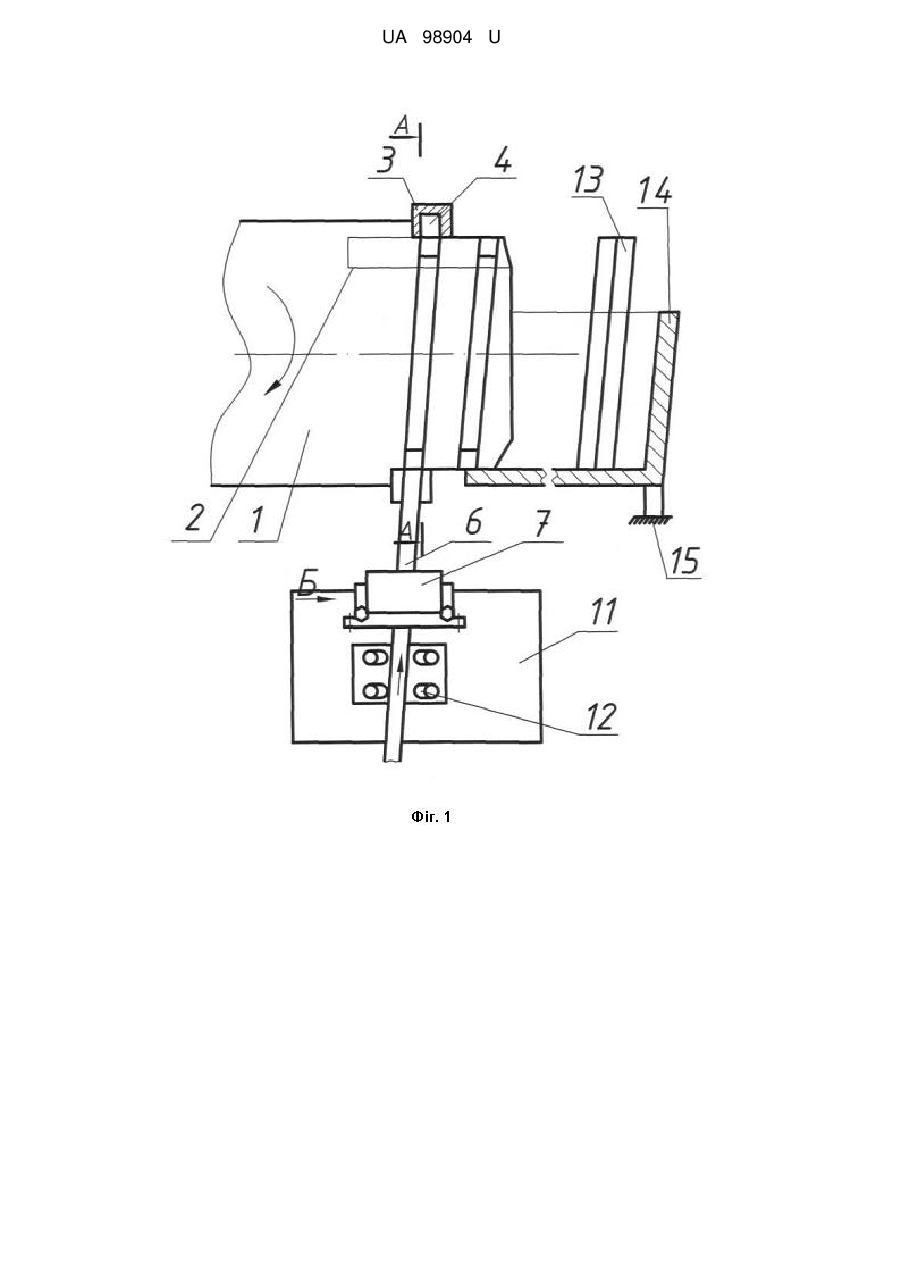

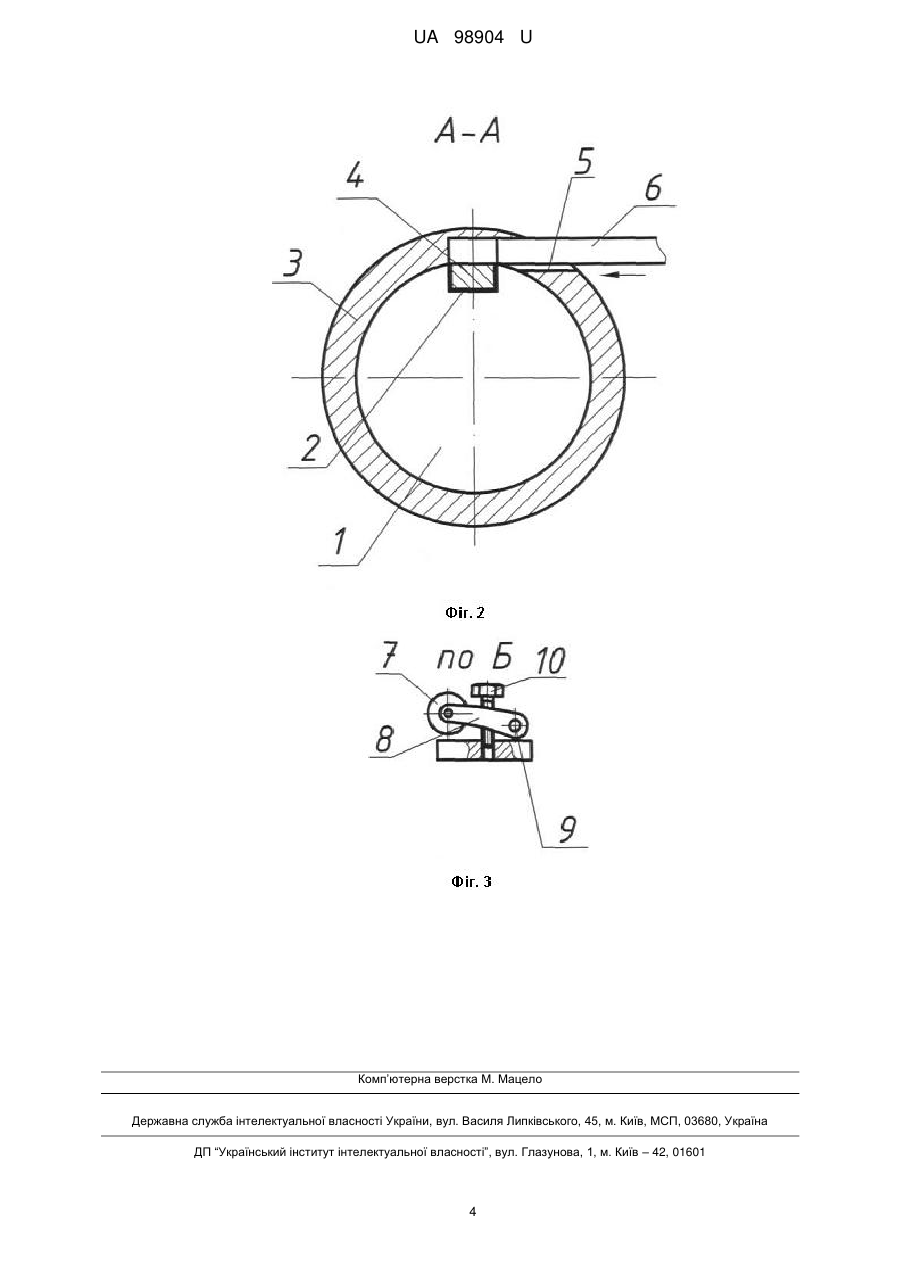

Реферат: Пристрій для навивання гвинтових ущільнюючих і стопорних елементів механізмів машин виконано як циліндричну оправку з приводом обертання із шпонковим пазом, який є у взаємодії з шпонковою втулкою з можливістю осьового переміщення з пазом для закріплення кінця заготовки, механізму направлення стрічкової заготовки в зону формування, механізму притиску заготовки. На кінці циліндричної оправки нарізано два гвинтові витки з внутрішнім діаметром рівним внутрішньому діаметру гвинтової заготовки з врахуванням її відпружинення, а у шпонковій втулці в зоні подачі стрічкової заготовки виконано шпонковий виступ, який є у взаємодії з шпонковим пазом оправки з можливістю осьового переміщення, наскрізний прямокутний паз, який є у взаємодії з кінець стрічкової заготовки з можливістю відносного переміщення, крім цього шліцьова втулка охоплює оправку, а в зоні заходу стрічкової заготовки встановлено роликовий механізм її притиску до циліндричної оправки відомим способом з можливістю регулювання кута подачі стрічкової заготовки в зону формоутворення, який виконано у вигляді коливного коромисла, правий кінець якого встановлено на вісь з можливістю кутового провертання і зверху коливне коромисло жорстко закріплено до різцетримача гвинтом, крім цього в кінці оправки жорстко встановлено жолоб з внутрішнім діаметром більшим зовнішнього діаметра заготовки, який жорстко закріплений до станини верстата. UA 98904 U (12) UA 98904 U UA 98904 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може мати використання для виготовлення гвинтових ущільнюючих елементів механічних, гідравлічних і пневматичних систем, стопорних елементів вузлів осьового стопоріння, як двомірних точок і короткомірних заготовок. Відомий пристрій для навивання полоси в спіраль на ребро, який виконано у вигляді циліндричної оправки з приводом обертання із шпонковим пазом, який є у взаємодії з шпонковою втулкою з можливістю осьового відносного переміщення із прямокутним пазом, для закріплення кінця заготовки, механізму направлення стрічки заготовки в зону формування і механізму притиску заготовки [АС № 1225642 СРСР "Устройство для навивки полосы в спираль на ребро" Гевко Б.М. и др… Бюл. № 15.1986]. Основний недолік - обмежені технологічні можливості і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці шляхом виконання пристрою для навивання гвинтових ущільнюючих і стопорних елементів, механізмів машин, який виконано у вигляді циліндричної оправки з приводом обертання із шпонковим пазом, який є у взаємодії з шпонковою втулкою з можливістю осьового переміщення з пазом для закріплення кінця заготовки, механізму направлення стрічкової заготовки в зону формування, механізму притиску заготовки, причому на кінці циліндричної оправки нарізано два гвинтових витки з внутрішнім діаметром, рівним внутрішньому діаметру гвинтової заготовки з врахуванням її відпружинення, а у шпонковій втулці зовні виконано наскрізний прямокутний паз, яким є у взаємодії з кінцем стрічкової заготовки з можливістю відносного переміщення, крім цього зі сторони подачі стрічкової заготовки шліцьова втулка є зрізаною і вона охоплює оправку тільки більше половини її діаметра, а перемичка прямокутного отвору, зі сторони навивання заготовки є меншою кроку гвинтової заготовки, а в зоні заходу стрічкової заготовки встановлено роликовий механізм її притиску до циліндричної оправки відомим способом з можливістю регулювання кута подачі стрічкової заготовки в зону формоутворення, який виконано у вигляді коливного коромисла, правий кінець якого встановлено на вісь з можливістю кутового провертання і зверху коливне коромисло жорстко закріплено до різцетримача гвинтом. Пристрій для навивання гвинтових елементів ущільнюючих і стопорних елементів механізмів зображено на фіг. 1, фіг. 2 - переріз по А-А на фіг. 1 і фіг. 3 - вигляд по Б на фіг. 1. Пристрій для навивання гвинтових елементів ущільнюючих і стопорних елементів механізмів виконано у вигляді циліндричної оправки 1 з приводом обертання (на кресленні не показано) і з шпонковим пазом 2, який є у взаємодії з шпонковою втулкою 3 і шпонковим виступом 4 шпонкової втулки 3, які виконані заодно. Крім цього у шпонковій втулці 3 поза зоною виступу 4 виконано прямокутний паз 5, останній є у взаємодії з кінцем стрічкової заготовки 6 з можливістю взаємного переміщення. Циліндрична оправка 1 обертається з можливістю крокового осьового переміщення рівного ширині стрічкової заготовки 6 або більшим за допомогою коробки подач верстату. В зоні заходу стрічкової заготовки встановлено роликовий механізм притиску у вигляді ролика 7 до циліндричної оправки 1, який виконано у вигляді коливного коромисла 8, правий кінець якого встановлено на вісь 9 з можливістю кутового провертання. Зверху коливне коромисло 8 жорстко закріплено гвинтом 10 до різцетримача 11. Для регулювання кута встановлення подачі механізму стрічкової заготовки 6 до циліндричної оправки 1 виконано пази 12. При навиванні довгомірних гвинтових заготовок 13 в кінці оправки 1 жорстко встановлено жолоб 14 внутрішнім діаметром більшим зовнішнього діаметра заготовки, який встановлено на станині верстату 15 для її розміщення. Робота пристрою здійснюється наступним чином. В прямокутний паз 5 шпонкової втулки 3 встановлюється кінець стрічкової заготовки 6, яка на другому кінці циліндричної оправки притискується до неї роликом 7 з виставленням відповідного кута нахилу стрічкової заготовки до осі оправки 1 пазами 12, а величину зусилля притиску стрічкової заготовки 6 до оправки 1 регулюється за допомогою гвинта 10. Після закінчення підготовчих робіт включають верстат і здійснюють навивання коротко мірних або довгомірних гвинтових елементів. При навиванні 2…3 витків шпонкова втулка 3 з шпонковим виступом 4 виходить із шпон очного паза 2, зупиняють верстат, знімають шпонкову втулку і в разі потреби продовжують навивання двомірних заготовок без шпонкової втулки. При цьому навивні заготовки 13 розміщуються у жолобі 14. До переваг пристрою відноситься розширення технологічних можливостей і підвищення продуктивності праці. 1 UA 98904 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Пристрій для навивання гвинтових ущільнюючих і стопорних елементів механізмів машин, який виконано у вигляді циліндричної оправки з приводом обертання із шпонковим пазом, який є у взаємодії з шпонковою втулкою з можливістю осьового переміщення з пазом для закріплення кінця заготовки, механізму направлення стрічкової заготовки в зону формування, механізму притиску заготовки, який відрізняється тим, що на кінці циліндричної оправки нарізано два гвинтові витки з внутрішнім діаметром, рівним внутрішньому діаметру гвинтової заготовки з врахуванням її відпружинення, а у шпонковій втулці в зоні подачі стрічкової заготовки виконано шпонковий виступ, який є у взаємодії з шпонковим пазом оправки з можливістю осьового переміщення, наскрізний прямокутний паз, який є у взаємодії з кінцем стрічкової заготовки з можливістю відносного переміщення, крім цього шліцьова втулка охоплює оправку, а в зоні заходу стрічкової заготовки встановлено роликовий механізм її притиску до циліндричної оправки відомим способом з можливістю регулювання кута подачі стрічкової заготовки в зону формоутворення, який виконано у вигляді коливного коромисла, правий кінець якого встановлено на вісь з можливістю кутового провертання і зверху коливне коромисло жорстко закріплено до різцетримача гвинтом, крім цього в кінці оправки жорстко встановлено жолоб з внутрішнім діаметром, більшим зовнішнього діаметра заготовки, який жорстко закріплений до станини верстата. 2 UA 98904 U 3 UA 98904 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
