Взуття

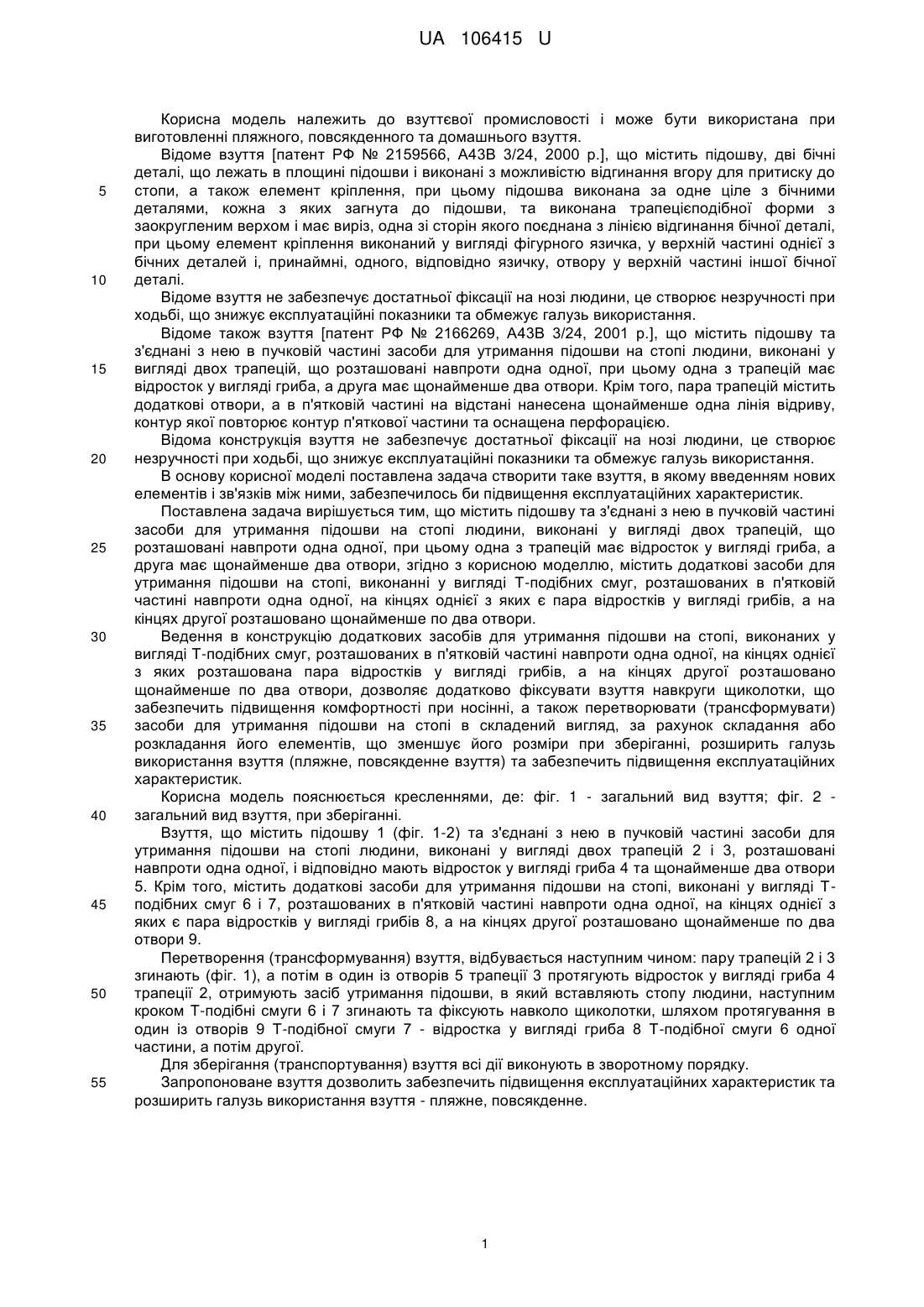

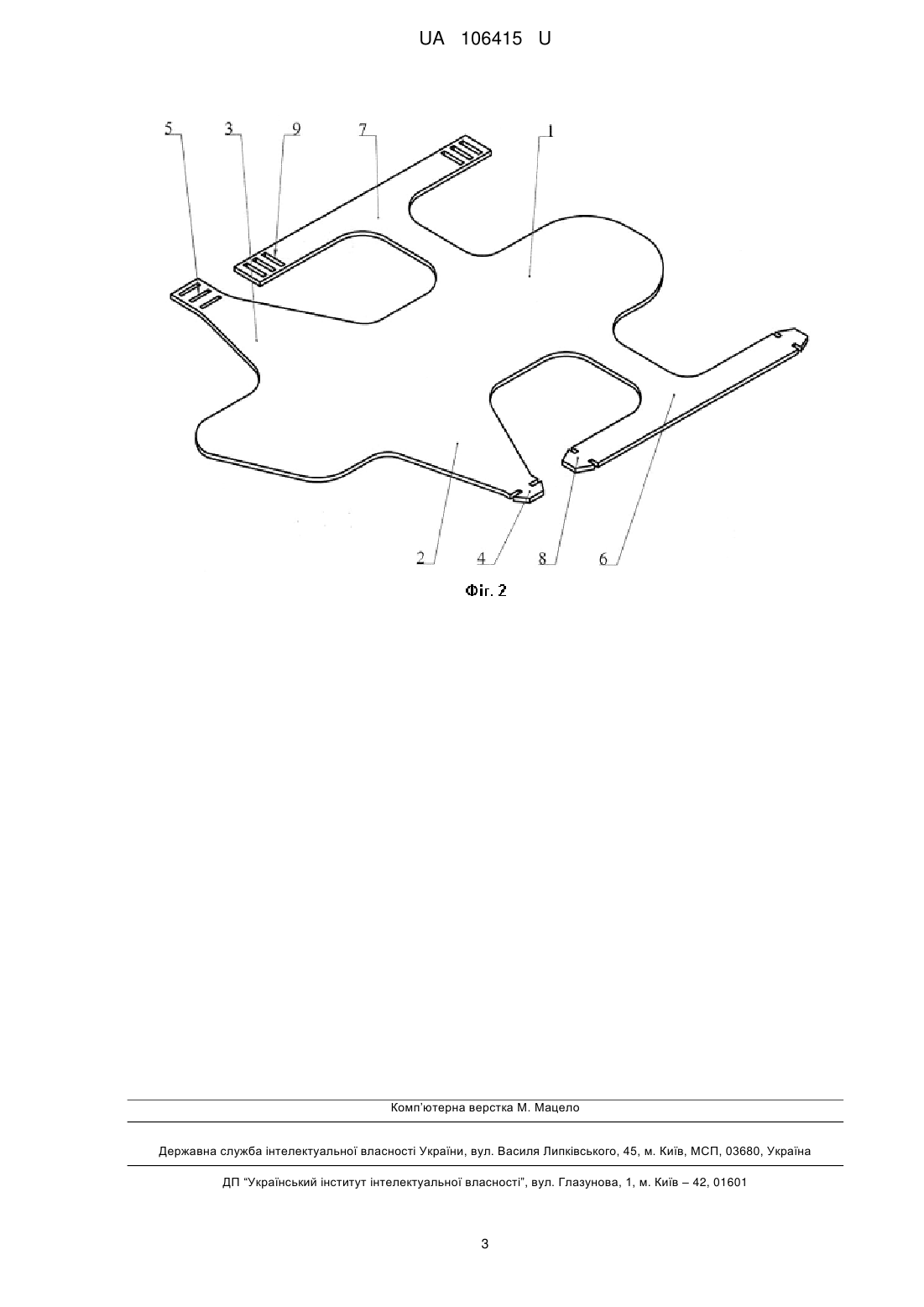

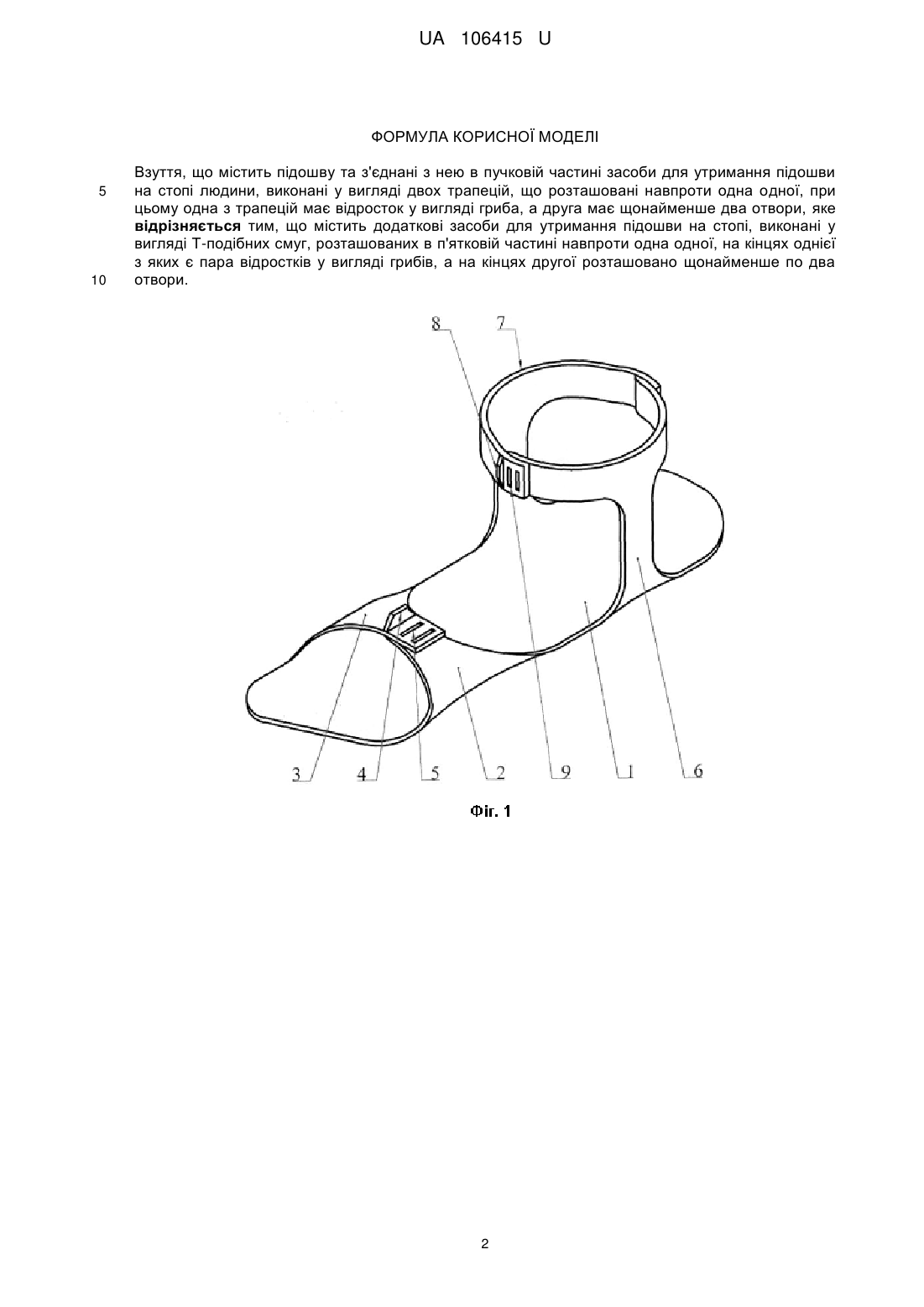

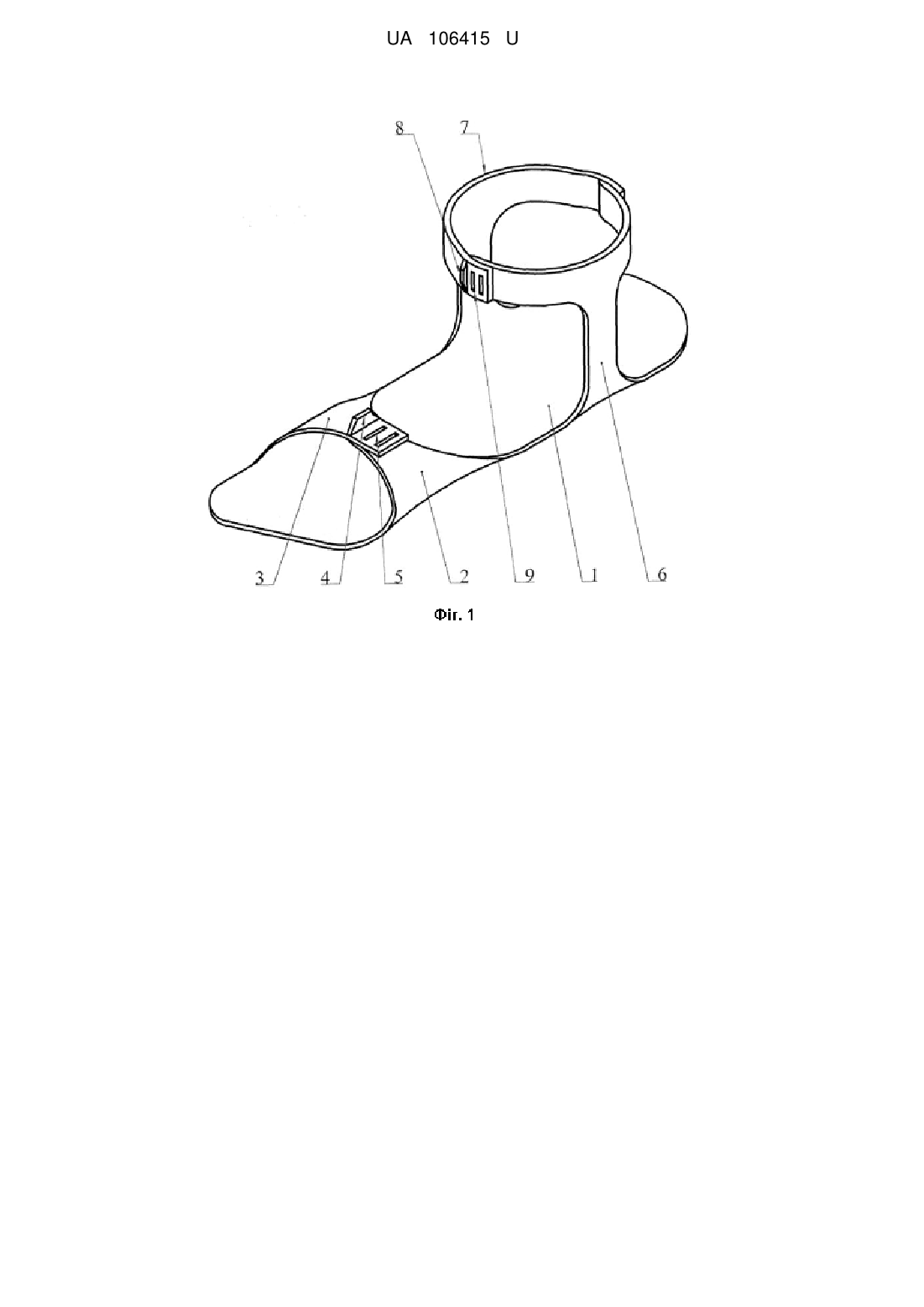

Реферат: UA 106415 U UA 106415 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до взуттєвої промисловості і може бути використана при виготовленні пляжного, повсякденного та домашнього взуття. Відоме взуття [патент РФ № 2159566, А43В 3/24, 2000 р.], що містить підошву, дві бічні деталі, що лежать в площині підошви і виконані з можливістю відгинання вгору для притиску до стопи, а також елемент кріплення, при цьому підошва виконана за одне ціле з бічними деталями, кожна з яких загнута до підошви, та виконана трапецієподібної форми з заокругленим верхом і має виріз, одна зі сторін якого поєднана з лінією відгинання бічної деталі, при цьому елемент кріплення виконаний у вигляді фігурного язичка, у верхній частині однієї з бічних деталей і, принаймні, одного, відповідно язичку, отвору у верхній частині іншої бічної деталі. Відоме взуття не забезпечує достатньої фіксації на нозі людини, це створює незручності при ходьбі, що знижує експлуатаційні показники та обмежує галузь використання. Відоме також взуття [патент РФ № 2166269, А43В 3/24, 2001 p.], що містить підошву та з'єднані з нею в пучковій частині засоби для утримання підошви на стопі людини, виконані у вигляді двох трапецій, що розташовані навпроти одна одної, при цьому одна з трапецій має відросток у вигляді гриба, а друга має щонайменше два отвори. Крім того, пара трапецій містить додаткові отвори, а в п'ятковій частині на відстані нанесена щонайменше одна лінія відриву, контур якої повторює контур п'яткової частини та оснащена перфорацією. Відома конструкція взуття не забезпечує достатньої фіксації на нозі людини, це створює незручності при ходьбі, що знижує експлуатаційні показники та обмежує галузь використання. В основу корисної моделі поставлена задача створити таке взуття, в якому введенням нових елементів і зв'язків між ними, забезпечилось би підвищення експлуатаційних характеристик. Поставлена задача вирішується тим, що містить підошву та з'єднані з нею в пучковій частині засоби для утримання підошви на стопі людини, виконані у вигляді двох трапецій, що розташовані навпроти одна одної, при цьому одна з трапецій має відросток у вигляді гриба, а друга має щонайменше два отвори, згідно з корисною моделлю, містить додаткові засоби для утримання підошви на стопі, виконанні у вигляді Т-подібних смуг, розташованих в п'ятковій частині навпроти одна одної, на кінцях однієї з яких є пара відростків у вигляді грибів, а на кінцях другої розташовано щонайменше по два отвори. Ведення в конструкцію додаткових засобів для утримання підошви на стопі, виконаних у вигляді Т-подібних смуг, розташованих в п'ятковій частині навпроти одна одної, на кінцях однієї з яких розташована пара відростків у вигляді грибів, а на кінцях другої розташовано щонайменше по два отвори, дозволяє додатково фіксувати взуття навкруги щиколотки, що забезпечить підвищення комфортності при носінні, а також перетворювати (трансформувати) засоби для утримання підошви на стопі в складений вигляд, за рахунок складання або розкладання його елементів, що зменшує його розміри при зберіганні, розширить галузь використання взуття (пляжне, повсякденне взуття) та забезпечить підвищення експлуатаційних характеристик. Корисна модель пояснюється кресленнями, де: фіг. 1 - загальний вид взуття; фіг. 2 загальний вид взуття, при зберіганні. Взуття, що містить підошву 1 (фіг. 1-2) та з'єднані з нею в пучковій частині засоби для утримання підошви на стопі людини, виконані у вигляді двох трапецій 2 і 3, розташовані навпроти одна одної, і відповідно мають відросток у вигляді гриба 4 та щонайменше два отвори 5. Крім того, містить додаткові засоби для утримання підошви на стопі, виконані у вигляді Тподібних смуг 6 і 7, розташованих в п'ятковій частині навпроти одна одної, на кінцях однієї з яких є пара відростків у вигляді грибів 8, а на кінцях другої розташовано щонайменше по два отвори 9. Перетворення (трансформування) взуття, відбувається наступним чином: пару трапецій 2 і 3 згинають (фіг. 1), а потім в один із отворів 5 трапеції 3 протягують відросток у вигляді гриба 4 трапеції 2, отримують засіб утримання підошви, в який вставляють стопу людини, наступним кроком Т-подібні смуги 6 і 7 згинають та фіксують навколо щиколотки, шляхом протягування в один із отворів 9 Т-подібної смуги 7 - відростка у вигляді гриба 8 Т-подібної смуги 6 одної частини, а потім другої. Для зберігання (транспортування) взуття всі дії виконують в зворотному порядку. Запропоноване взуття дозволить забезпечить підвищення експлуатаційних характеристик та розширить галузь використання взуття - пляжне, повсякденне. 1 UA 106415 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Взуття, що містить підошву та з'єднані з нею в пучковій частині засоби для утримання підошви на стопі людини, виконані у вигляді двох трапецій, що розташовані навпроти одна одної, при цьому одна з трапецій має відросток у вигляді гриба, а друга має щонайменше два отвори, яке відрізняється тим, що містить додаткові засоби для утримання підошви на стопі, виконані у вигляді Т-подібних смуг, розташованих в п'ятковій частині навпроти одна одної, на кінцях однієї з яких є пара відростків у вигляді грибів, а на кінцях другої розташовано щонайменше по два отвори. 2 UA 106415 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
