Взуття

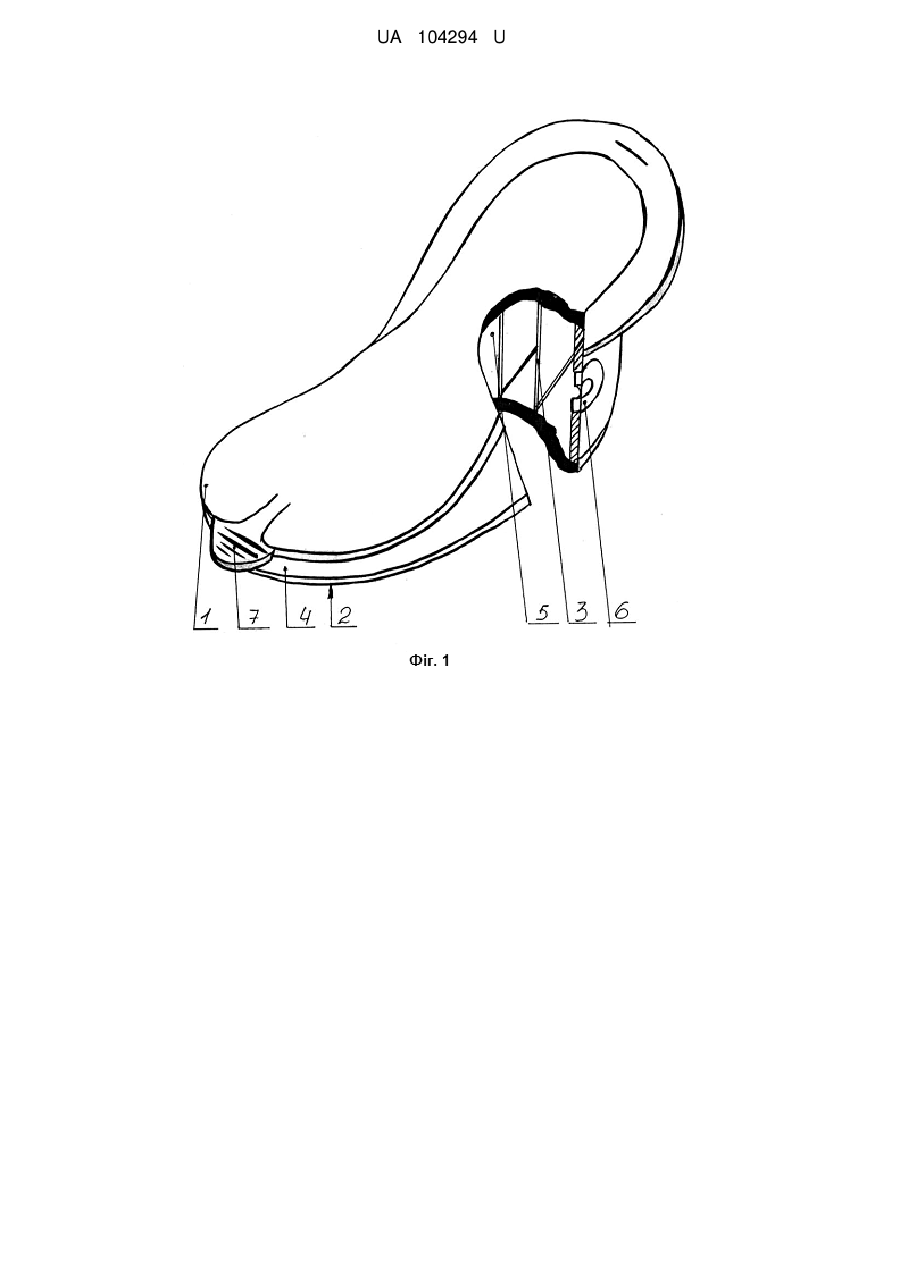

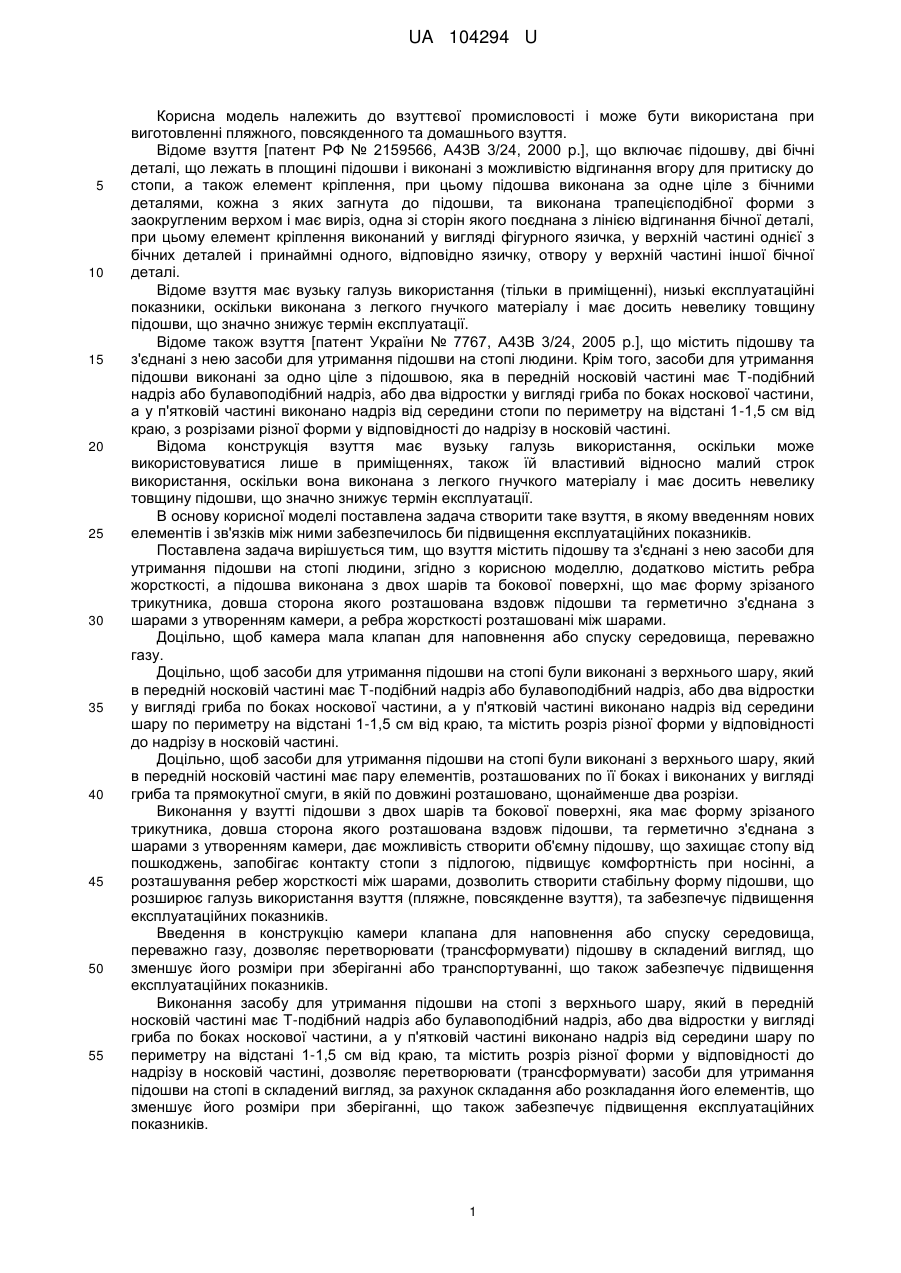

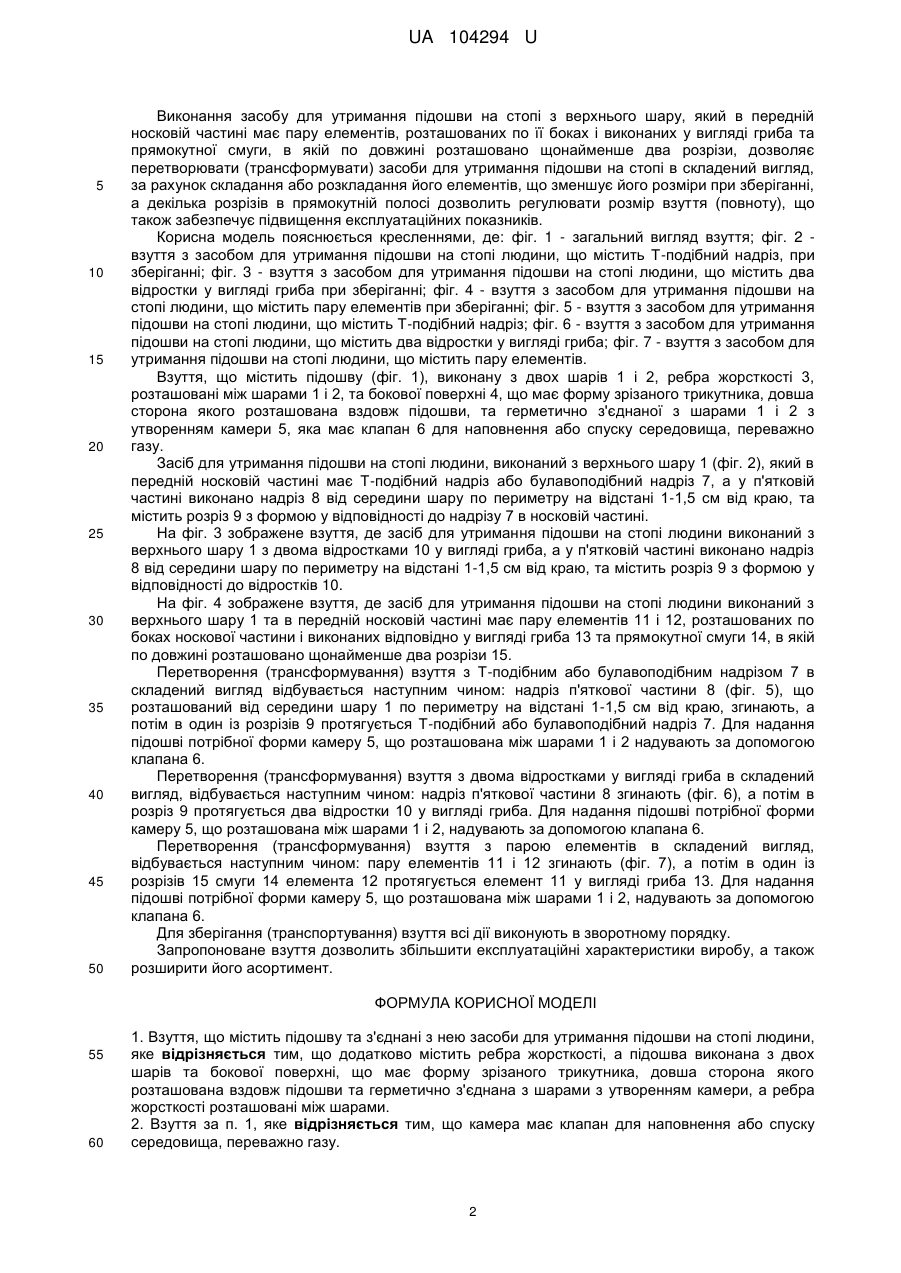

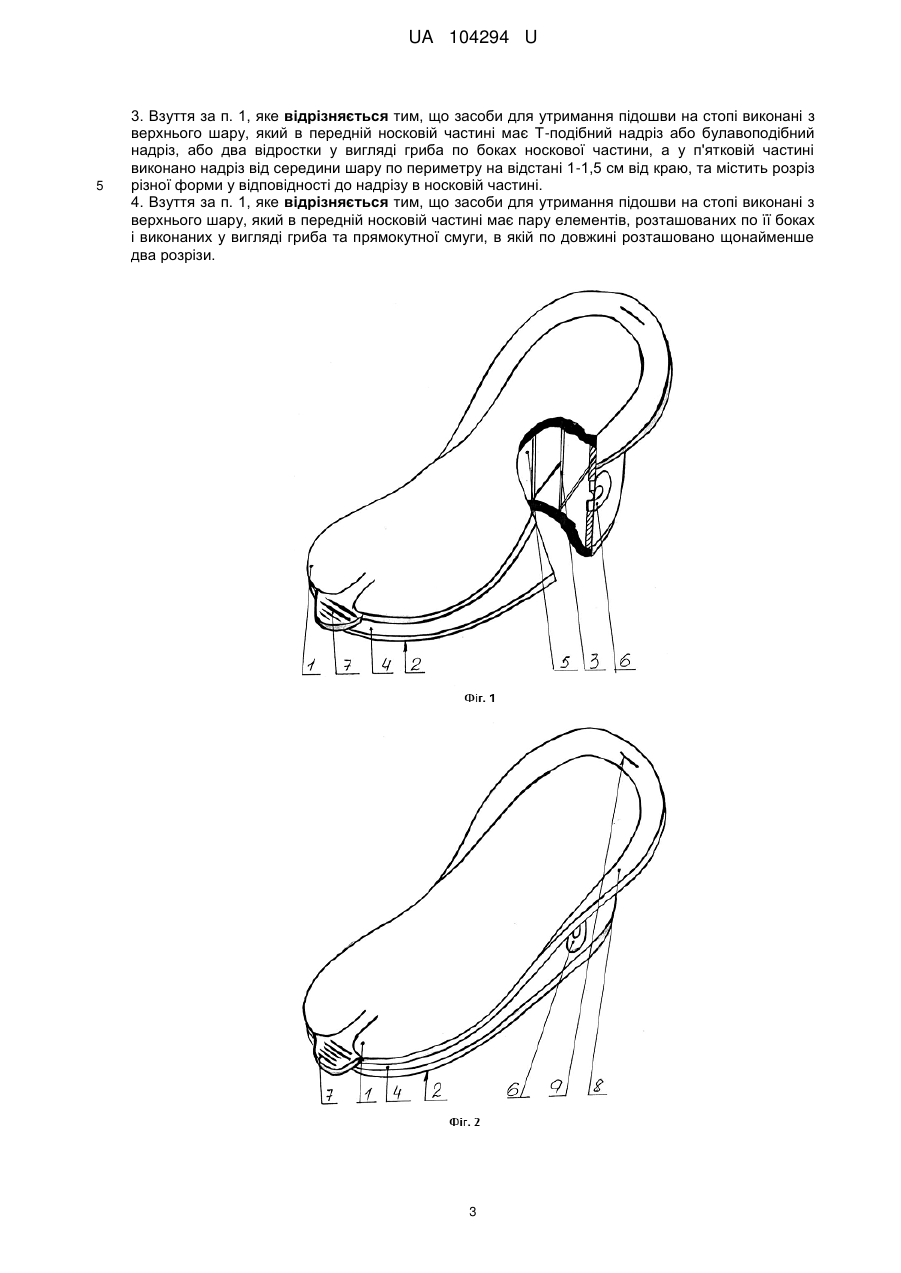

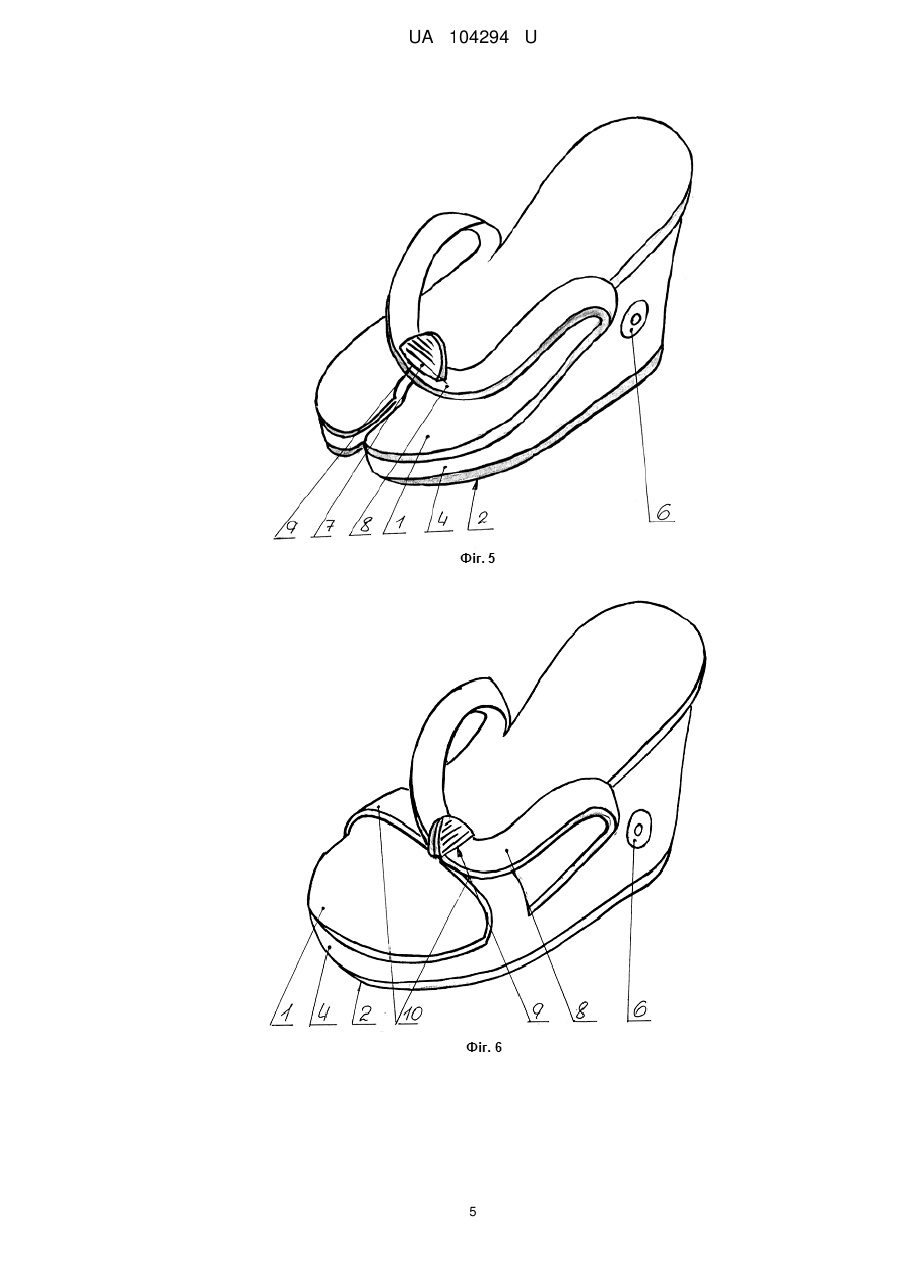

Реферат: UA 104294 U UA 104294 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до взуттєвої промисловості і може бути використана при виготовленні пляжного, повсякденного та домашнього взуття. Відоме взуття [патент РФ № 2159566, А43В 3/24, 2000 p.], що включає підошву, дві бічні деталі, що лежать в площині підошви і виконані з можливістю відгинання вгору для притиску до стопи, а також елемент кріплення, при цьому підошва виконана за одне ціле з бічними деталями, кожна з яких загнута до підошви, та виконана трапецієподібної форми з заокругленим верхом і має виріз, одна зі сторін якого поєднана з лінією відгинання бічної деталі, при цьому елемент кріплення виконаний у вигляді фігурного язичка, у верхній частині однієї з бічних деталей і принаймні одного, відповідно язичку, отвору у верхній частині іншої бічної деталі. Відоме взуття має вузьку галузь використання (тільки в приміщенні), низькі експлуатаційні показники, оскільки виконана з легкого гнучкого матеріалу і має досить невелику товщину підошви, що значно знижує термін експлуатації. Відоме також взуття [патент України № 7767, А43В 3/24, 2005 p.], що містить підошву та з'єднані з нею засоби для утримання підошви на стопі людини. Крім того, засоби для утримання підошви виконані за одно ціле з підошвою, яка в передній носковій частині має Т-подібний надріз або булавоподібний надріз, або два відростки у вигляді гриба по боках носкової частини, а у п'ятковій частині виконано надріз від середини стопи по периметру на відстані 1-1,5 см від краю, з розрізами різної форми у відповідності до надрізу в носковій частині. Відома конструкція взуття має вузьку галузь використання, оскільки може використовуватися лише в приміщеннях, також їй властивий відносно малий строк використання, оскільки вона виконана з легкого гнучкого матеріалу і має досить невелику товщину підошви, що значно знижує термін експлуатації. В основу корисної моделі поставлена задача створити таке взуття, в якому введенням нових елементів і зв'язків між ними забезпечилось би підвищення експлуатаційних показників. Поставлена задача вирішується тим, що взуття містить підошву та з'єднані з нею засоби для утримання підошви на стопі людини, згідно з корисною моделлю, додатково містить ребра жорсткості, а підошва виконана з двох шарів та бокової поверхні, що має форму зрізаного трикутника, довша сторона якого розташована вздовж підошви та герметично з'єднана з шарами з утворенням камери, а ребра жорсткості розташовані між шарами. Доцільно, щоб камера мала клапан для наповнення або спуску середовища, переважно газу. Доцільно, щоб засоби для утримання підошви на стопі були виконані з верхнього шару, який в передній носковій частині має Т-подібний надріз або булавоподібний надріз, або два відростки у вигляді гриба по боках носкової частини, а у п'ятковій частині виконано надріз від середини шару по периметру на відстані 1-1,5 см від краю, та містить розріз різної форми у відповідності до надрізу в носковій частині. Доцільно, щоб засоби для утримання підошви на стопі були виконані з верхнього шару, який в передній носковій частині має пару елементів, розташованих по її боках і виконаних у вигляді гриба та прямокутної смуги, в якій по довжині розташовано, щонайменше два розрізи. Виконання у взутті підошви з двох шарів та бокової поверхні, яка має форму зрізаного трикутника, довша сторона якого розташована вздовж підошви, та герметично з'єднана з шарами з утворенням камери, дає можливість створити об'ємну підошву, що захищає стопу від пошкоджень, запобігає контакту стопи з підлогою, підвищує комфортність при носінні, а розташування ребер жорсткості між шарами, дозволить створити стабільну форму підошви, що розширює галузь використання взуття (пляжне, повсякденне взуття), та забезпечує підвищення експлуатаційних показників. Введення в конструкцію камери клапана для наповнення або спуску середовища, переважно газу, дозволяє перетворювати (трансформувати) підошву в складений вигляд, що зменшує його розміри при зберіганні або транспортуванні, що також забезпечує підвищення експлуатаційних показників. Виконання засобу для утримання підошви на стопі з верхнього шару, який в передній носковій частині має Т-подібний надріз або булавоподібний надріз, або два відростки у вигляді гриба по боках носкової частини, а у п'ятковій частині виконано надріз від середини шару по периметру на відстані 1-1,5 см від краю, та містить розріз різної форми у відповідності до надрізу в носковій частині, дозволяє перетворювати (трансформувати) засоби для утримання підошви на стопі в складений вигляд, за рахунок складання або розкладання його елементів, що зменшує його розміри при зберіганні, що також забезпечує підвищення експлуатаційних показників. 1 UA 104294 U 5 10 15 20 25 30 35 40 45 50 Виконання засобу для утримання підошви на стопі з верхнього шару, який в передній носковій частині має пару елементів, розташованих по її боках і виконаних у вигляді гриба та прямокутної смуги, в якій по довжині розташовано щонайменше два розрізи, дозволяє перетворювати (трансформувати) засоби для утримання підошви на стопі в складений вигляд, за рахунок складання або розкладання його елементів, що зменшує його розміри при зберіганні, а декілька розрізів в прямокутній полосі дозволить регулювати розмір взуття (повноту), що також забезпечує підвищення експлуатаційних показників. Корисна модель пояснюється кресленнями, де: фіг. 1 - загальний вигляд взуття; фіг. 2 взуття з засобом для утримання підошви на стопі людини, що містить Т-подібний надріз, при зберіганні; фіг. 3 - взуття з засобом для утримання підошви на стопі людини, що містить два відростки у вигляді гриба при зберіганні; фіг. 4 - взуття з засобом для утримання підошви на стопі людини, що містить пару елементів при зберіганні; фіг. 5 - взуття з засобом для утримання підошви на стопі людини, що містить Т-подібний надріз; фіг. 6 - взуття з засобом для утримання підошви на стопі людини, що містить два відростки у вигляді гриба; фіг. 7 - взуття з засобом для утримання підошви на стопі людини, що містить пару елементів. Взуття, що містить підошву (фіг. 1), виконану з двох шарів 1 і 2, ребра жорсткості 3, розташовані між шарами 1 і 2, та бокової поверхні 4, що має форму зрізаного трикутника, довша сторона якого розташована вздовж підошви, та герметично з'єднаної з шарами 1 і 2 з утворенням камери 5, яка має клапан 6 для наповнення або спуску середовища, переважно газу. Засіб для утримання підошви на стопі людини, виконаний з верхнього шару 1 (фіг. 2), який в передній носковій частині має Т-подібний надріз або булавоподібний надріз 7, а у п'ятковій частині виконано надріз 8 від середини шару по периметру на відстані 1-1,5 см від краю, та містить розріз 9 з формою у відповідності до надрізу 7 в носковій частині. На фіг. 3 зображене взуття, де засіб для утримання підошви на стопі людини виконаний з верхнього шару 1 з двома відростками 10 у вигляді гриба, а у п'ятковій частині виконано надріз 8 від середини шару по периметру на відстані 1-1,5 см від краю, та містить розріз 9 з формою у відповідності до відростків 10. На фіг. 4 зображене взуття, де засіб для утримання підошви на стопі людини виконаний з верхнього шару 1 та в передній носковій частині має пару елементів 11 і 12, розташованих по боках носкової частини і виконаних відповідно у вигляді гриба 13 та прямокутної смуги 14, в якій по довжині розташовано щонайменше два розрізи 15. Перетворення (трансформування) взуття з Т-подібним або булавоподібним надрізом 7 в складений вигляд відбувається наступним чином: надріз п'яткової частини 8 (фіг. 5), що розташований від середини шару 1 по периметру на відстані 1-1,5 см від краю, згинають, а потім в один із розрізів 9 протягується Т-подібний або булавоподібний надріз 7. Для надання підошві потрібної форми камеру 5, що розташована між шарами 1 і 2 надувають за допомогою клапана 6. Перетворення (трансформування) взуття з двома відростками у вигляді гриба в складений вигляд, відбувається наступним чином: надріз п'яткової частини 8 згинають (фіг. 6), а потім в розріз 9 протягується два відростки 10 у вигляді гриба. Для надання підошві потрібної форми камеру 5, що розташована між шарами 1 і 2, надувають за допомогою клапана 6. Перетворення (трансформування) взуття з парою елементів в складений вигляд, відбувається наступним чином: пару елементів 11 і 12 згинають (фіг. 7), а потім в один із розрізів 15 смуги 14 елемента 12 протягується елемент 11 у вигляді гриба 13. Для надання підошві потрібної форми камеру 5, що розташована між шарами 1 і 2, надувають за допомогою клапана 6. Для зберігання (транспортування) взуття всі дії виконують в зворотному порядку. Запропоноване взуття дозволить збільшити експлуатаційні характеристики виробу, а також розширити його асортимент. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Взуття, що містить підошву та з'єднані з нею засоби для утримання підошви на стопі людини, яке відрізняється тим, що додатково містить ребра жорсткості, а підошва виконана з двох шарів та бокової поверхні, що має форму зрізаного трикутника, довша сторона якого розташована вздовж підошви та герметично з'єднана з шарами з утворенням камери, а ребра жорсткості розташовані між шарами. 2. Взуття за п. 1, яке відрізняється тим, що камера має клапан для наповнення або спуску середовища, переважно газу. 2 UA 104294 U 5 3. Взуття за п. 1, яке відрізняється тим, що засоби для утримання підошви на стопі виконані з верхнього шару, який в передній носковій частині має Т-подібний надріз або булавоподібний надріз, або два відростки у вигляді гриба по боках носкової частини, а у п'ятковій частині виконано надріз від середини шару по периметру на відстані 1-1,5 см від краю, та містить розріз різної форми у відповідності до надрізу в носковій частині. 4. Взуття за п. 1, яке відрізняється тим, що засоби для утримання підошви на стопі виконані з верхнього шару, який в передній носковій частині має пару елементів, розташованих по її боках і виконаних у вигляді гриба та прямокутної смуги, в якій по довжині розташовано щонайменше два розрізи. 3 UA 104294 U 4 UA 104294 U 5 UA 104294 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
