Спосіб визначення межі міцності дюралюмінію на розтяг

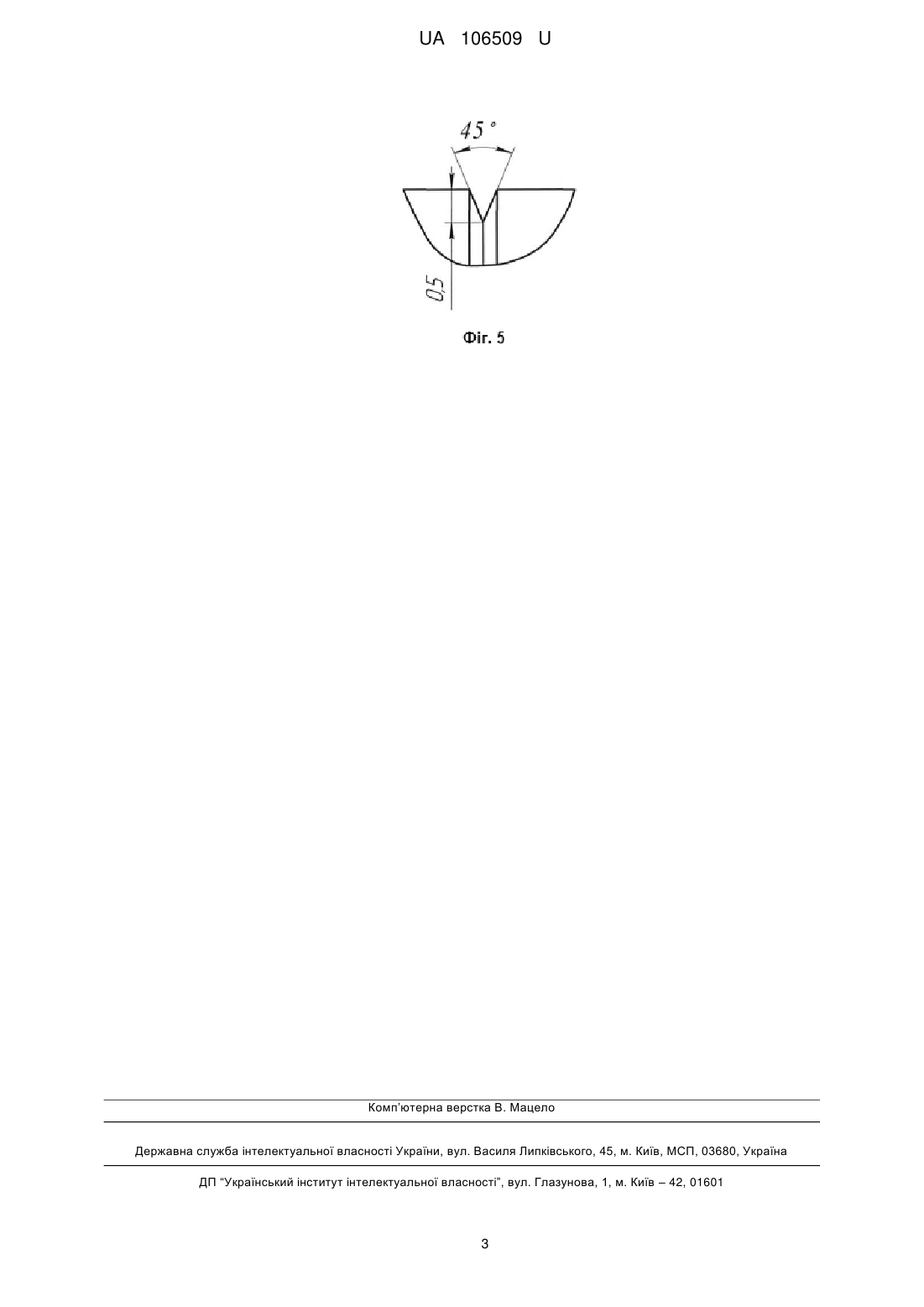

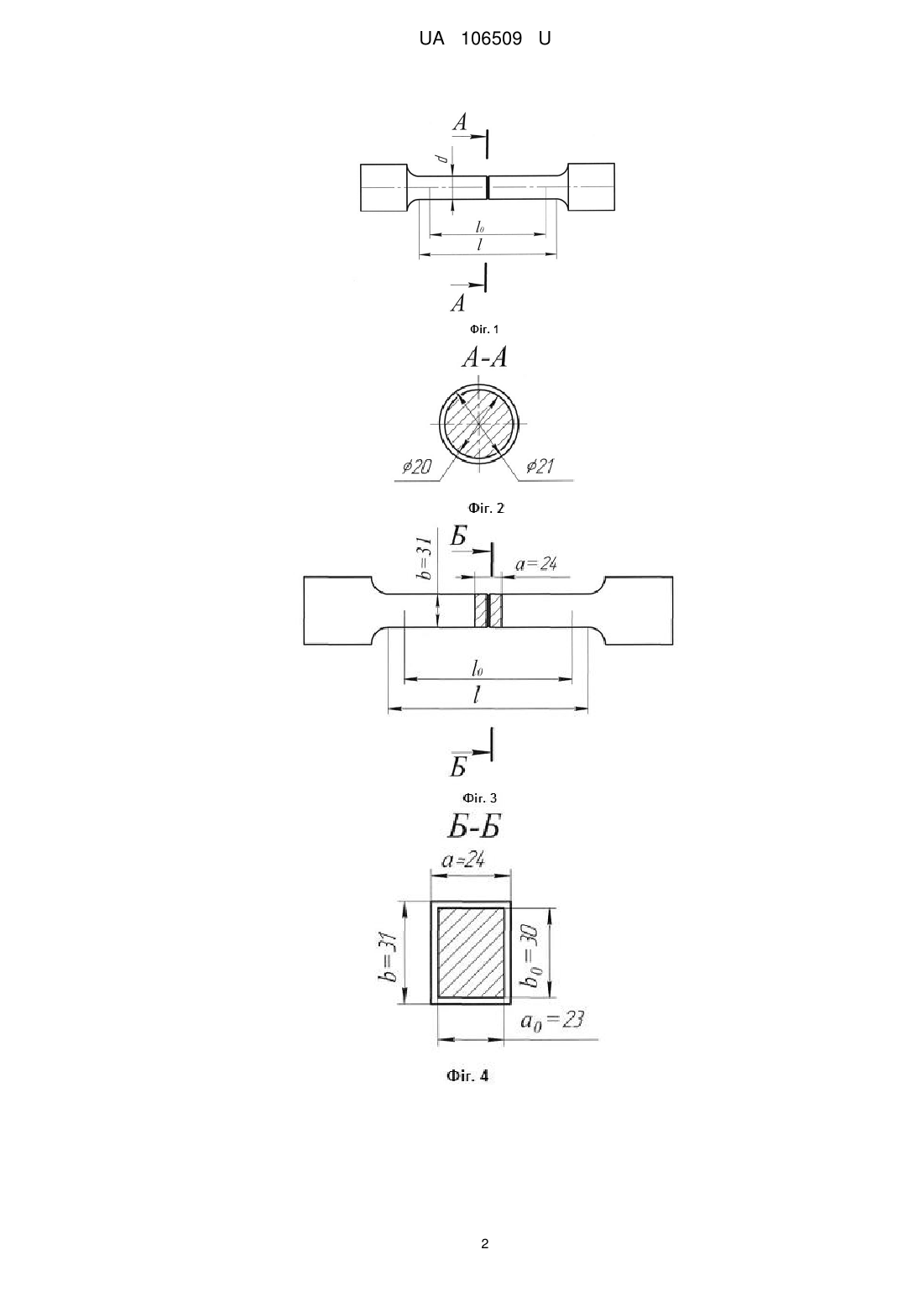

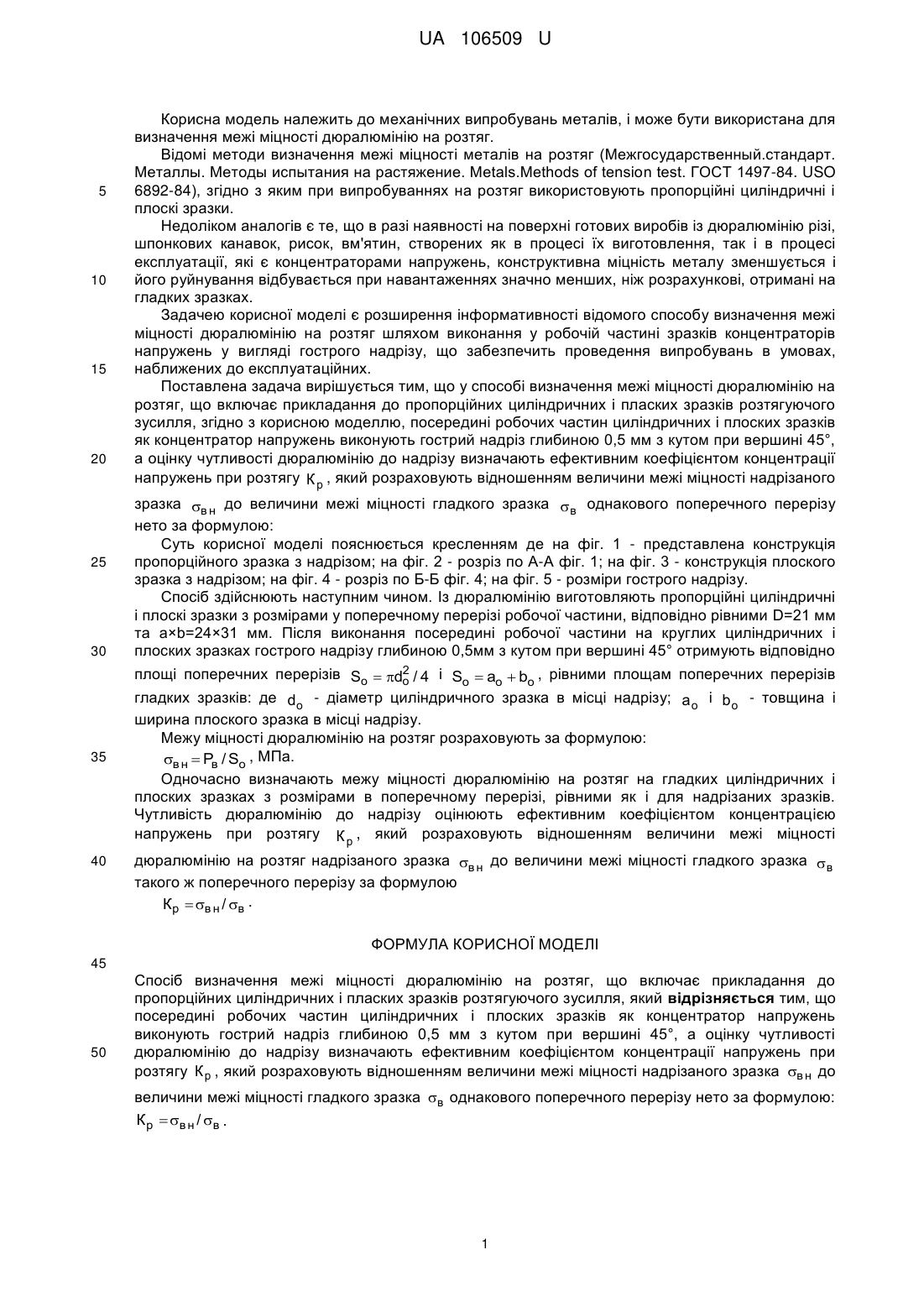

Реферат: Спосіб визначення межі міцності дюралюмінію на розтяг включає прикладання до пропорційних циліндричних і пласких зразків розтягуючого зусилля. Посередині робочих частин циліндричних і плоских зразків як концентратор напружень виконують гострий надріз глибиною 0,5 мм з кутом при вершині 45°, а оцінку чутливості дюралюмінію до надрізу визначають ефективним коефіцієнтом концентрації напружень при розтягу К р , який розраховують відношенням величини межі міцності надрізаного зразка в н до величини межі міцності гладкого зразка в однакового поперечного перерізу нето за формулою: Кр  в н / в . UA 106509 U (54) СПОСІБ ВИЗНАЧЕННЯ МЕЖІ МІЦНОСТІ ДЮРАЛЮМІНІЮ НА РОЗТЯГ UA 106509 U UA 106509 U 5 10 15 20 25 30 35 40 Корисна модель належить до механічних випробувань металів, і може бути використана для визначення межі міцності дюралюмінію на розтяг. Відомі методи визначення межі міцності металів на розтяг (Межгосударственный.стандарт. Металлы. Методы испытания на растяжение. Metals.Methods of tension test. ГОСТ 1497-84. USO 6892-84), згідно з яким при випробуваннях на розтяг використовують пропорційні циліндричні і плоскі зразки. Недоліком аналогів є те, що в разі наявності на поверхні готових виробів із дюралюмінію різі, шпонкових канавок, рисок, вм'ятин, створених як в процесі їх виготовлення, так і в процесі експлуатації, які є концентраторами напружень, конструктивна міцність металу зменшується і його руйнування відбувається при навантаженнях значно менших, ніж розрахункові, отримані на гладких зразках. Задачею корисної моделі є розширення інформативності відомого способу визначення межі міцності дюралюмінію на розтяг шляхом виконання у робочій частині зразків концентраторів напружень у вигляді гострого надрізу, що забезпечить проведення випробувань в умовах, наближених до експлуатаційних. Поставлена задача вирішується тим, що у способі визначення межі міцності дюралюмінію на розтяг, що включає прикладання до пропорційних циліндричних і пласких зразків розтягуючого зусилля, згідно з корисною моделлю, посередині робочих частин циліндричних і плоских зразків як концентратор напружень виконують гострий надріз глибиною 0,5 мм з кутом при вершині 45°, а оцінку чутливості дюралюмінію до надрізу визначають ефективним коефіцієнтом концентрації напружень при розтягу К р , який розраховують відношенням величини межі міцності надрізаного зразка в н до величини межі міцності гладкого зразка  в однакового поперечного перерізу нето за формулою: Суть корисної моделі пояснюється кресленням де на фіг. 1 - представлена конструкція пропорційного зразка з надрізом; на фіг. 2 - розріз по А-А фіг. 1; на фіг. 3 - конструкція плоского зразка з надрізом; на фіг. 4 - розріз по Б-Б фіг. 4; на фіг. 5 - розміри гострого надрізу. Спосіб здійснюють наступним чином. Із дюралюмінію виготовляють пропорційні циліндричні і плоскі зразки з розмірами у поперечному перерізі робочої частини, відповідно рівними D=21 мм та а×b=24×31 мм. Після виконання посередині робочої частини на круглих циліндричних і плоских зразках гострого надрізу глибиною 0,5мм з кутом при вершині 45° отримують відповідно 2 площі поперечних перерізів So  do / 4 і So  ao  bo , рівними площам поперечних перерізів гладких зразків: де do - діаметр циліндричного зразка в місці надрізу; a o і b o - товщина і ширина плоского зразка в місці надрізу. Межу міцності дюралюмінію на розтяг розраховують за формулою: в н  Pв / So , МПа. Одночасно визначають межу міцності дюралюмінію на розтяг на гладких циліндричних і плоских зразках з розмірами в поперечному перерізі, рівними як і для надрізаних зразків. Чутливість дюралюмінію до надрізу оцінюють ефективним коефіцієнтом концентрацією напружень при розтягу К р , який розраховують відношенням величини межі міцності дюралюмінію на розтяг надрізаного зразка в н до величини межі міцності гладкого зразка  в такого ж поперечного перерізу за формулою Кр  в н / в . ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб визначення межі міцності дюралюмінію на розтяг, що включає прикладання до пропорційних циліндричних і пласких зразків розтягуючого зусилля, який відрізняється тим, що посередині робочих частин циліндричних і плоских зразків як концентратор напружень виконують гострий надріз глибиною 0,5 мм з кутом при вершині 45°, а оцінку чутливості дюралюмінію до надрізу визначають ефективним коефіцієнтом концентрації напружень при розтягу К р , який розраховують відношенням величини межі міцності надрізаного зразка в н до величини межі міцності гладкого зразка в однакового поперечного перерізу нето за формулою: К р  в н / в . 1 UA 106509 U 2 UA 106509 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
