Спосіб визначення межі міцності бронзи при розтягу

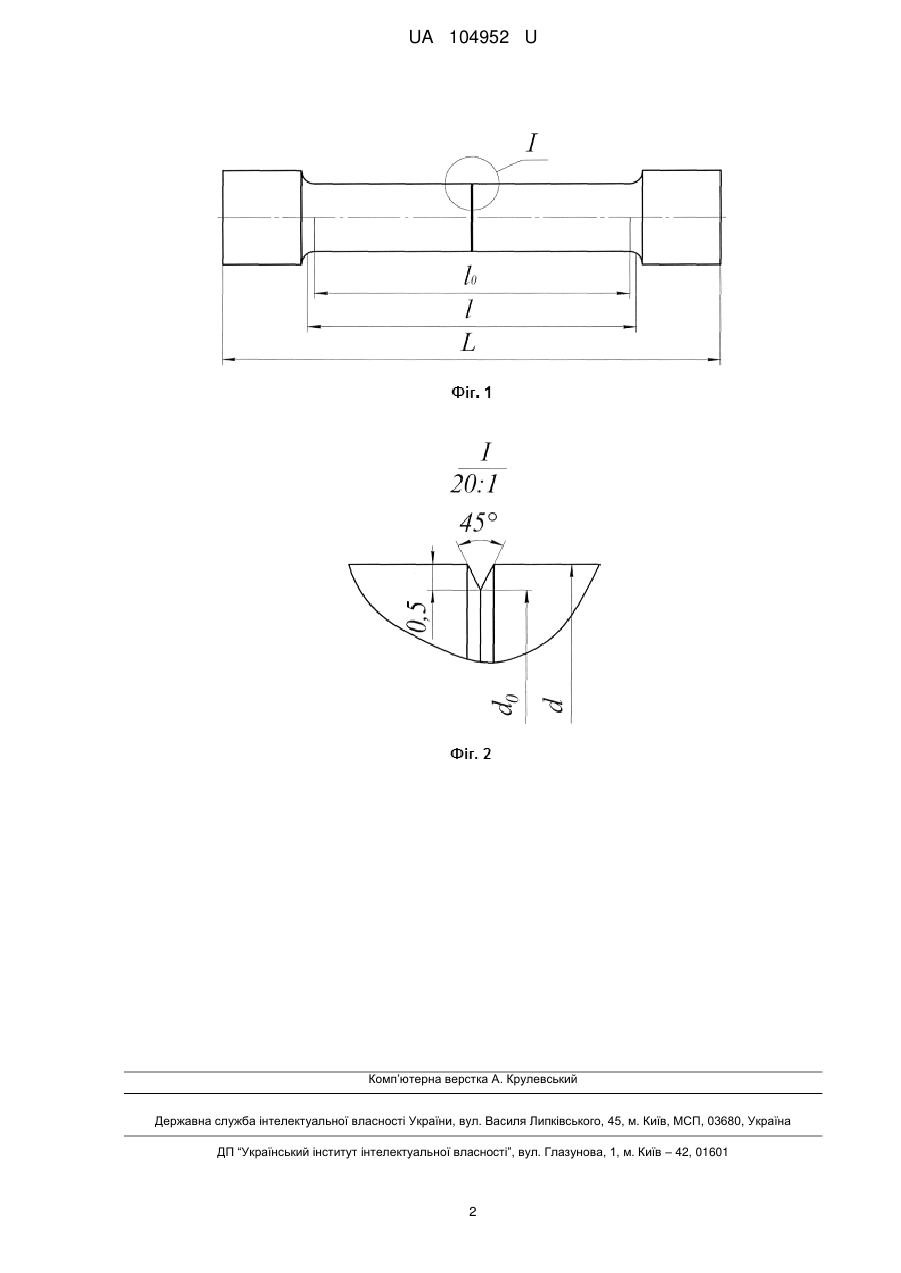

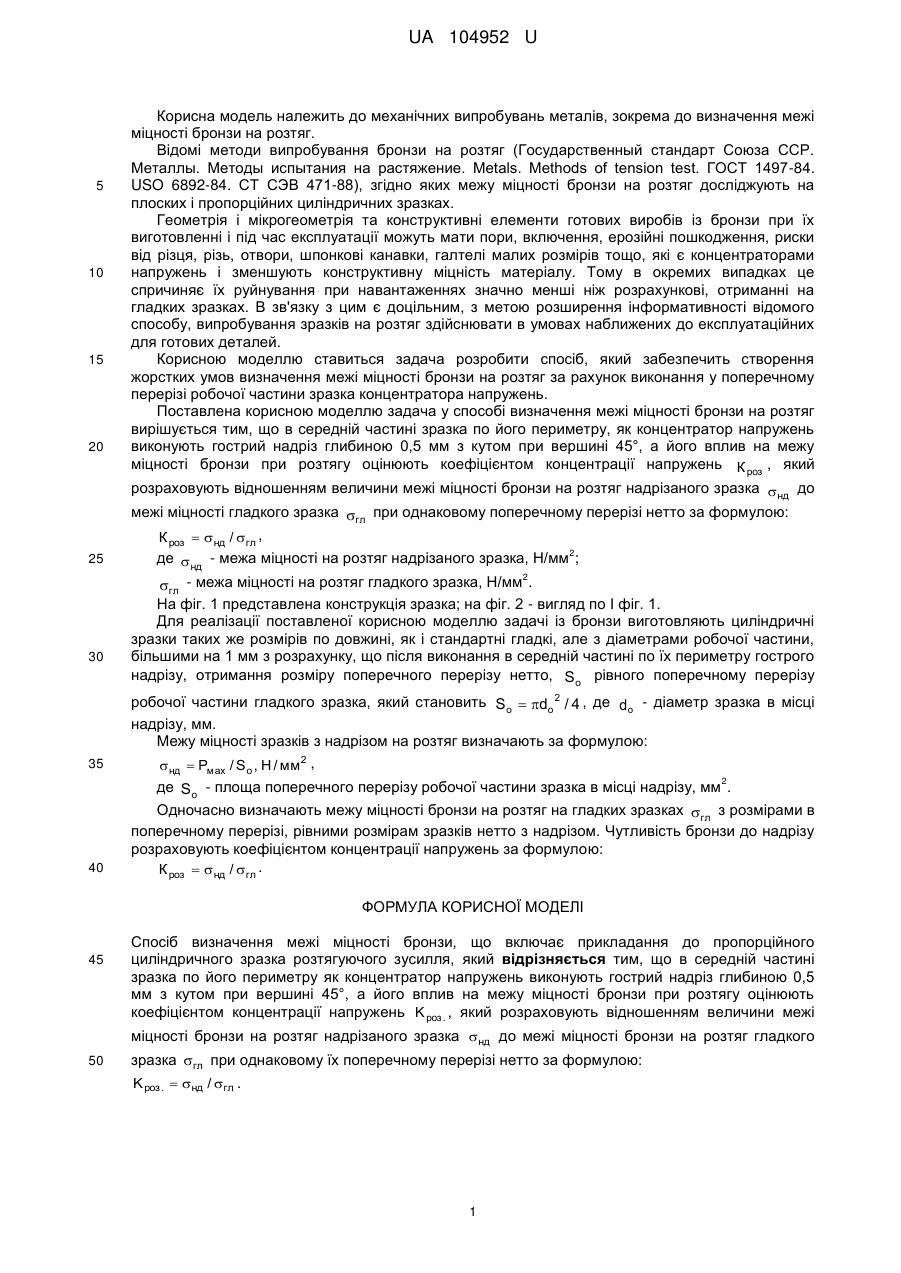

Реферат: Спосіб визначення межі міцності бронзи включає прикладання до пропорційного циліндричного зразка розтягуючого зусилля. В середній частині зразка по його периметру як концентратор напружень виконують гострий надріз глибиною 0,5 мм з кутом при вершині 45°, а його вплив на межу міцності бронзи при розтягу оцінюють коефіцієнтом концентрації напружень K роз . , який розраховують відношенням величини межі міцності бронзи на розтяг надрізаного зразка нд до межі міцності бронзи на розтяг гладкого зразка гл при однаковому їх поперечному перерізі нетто за формулою: K роз .  нд / гл . UA 104952 U (54) СПОСІБ ВИЗНАЧЕННЯ МЕЖІ МІЦНОСТІ БРОНЗИ ПРИ РОЗТЯГУ UA 104952 U UA 104952 U 5 10 15 20 Корисна модель належить до механічних випробувань металів, зокрема до визначення межі міцності бронзи на розтяг. Відомі методи випробування бронзи на розтяг (Государственный стандарт Союза ССР. Металлы. Методы испытания на растяжение. Metals. Methods of tension test. ГОСТ 1497-84. USO 6892-84. CT СЭВ 471-88), згідно яких межу міцності бронзи на розтяг досліджують на плоских і пропорційних циліндричних зразках. Геометрія і мікрогеометрія та конструктивні елементи готових виробів із бронзи при їх виготовленні і під час експлуатації можуть мати пори, включення, ерозійні пошкодження, риски від різця, різь, отвори, шпонкові канавки, галтелі малих розмірів тощо, які є концентраторами напружень і зменшують конструктивну міцність матеріалу. Тому в окремих випадках це спричиняє їх руйнування при навантаженнях значно менші ніж розрахункові, отриманні на гладких зразках. В зв'язку з цим є доцільним, з метою розширення інформативності відомого способу, випробування зразків на розтяг здійснювати в умовах наближених до експлуатаційних для готових деталей. Корисною моделлю ставиться задача розробити спосіб, який забезпечить створення жорстких умов визначення межі міцності бронзи на розтяг за рахунок виконання у поперечному перерізі робочої частини зразка концентратора напружень. Поставлена корисною моделлю задача у способі визначення межі міцності бронзи на розтяг вирішується тим, що в середній частині зразка по його периметру, як концентратор напружень виконують гострий надріз глибиною 0,5 мм з кутом при вершині 45°, а його вплив на межу міцності бронзи при розтягу оцінюють коефіцієнтом концентрації напружень К роз , який розраховують відношенням величини межі міцності бронзи на розтяг надрізаного зразка нд до межі міцності гладкого зразка гл при однаковому поперечному перерізі нетто за формулою: К роз  нд / гл , 25 30 2 де нд - межа міцності на розтяг надрізаного зразка, Н/мм ; 2 гл - межа міцності на розтяг гладкого зразка, Н/мм . На фіг. 1 представлена конструкція зразка; на фіг. 2 - вигляд по І фіг. 1. Для реалізації поставленої корисною моделлю задачі із бронзи виготовляють циліндричні зразки таких же розмірів по довжині, як і стандартні гладкі, але з діаметрами робочої частини, більшими на 1 мм з розрахунку, що після виконання в середній частині по їх периметру гострого надрізу, отримання розміру поперечного перерізу нетто, S o рівного поперечному перерізу 35 робочої частини гладкого зразка, який становить S o  do 2 / 4 , де d o - діаметр зразка в місці надрізу, мм. Межу міцності зразків з надрізом на розтяг визначають за формулою: нд  Pмax / S o , H / мм2 , 40 де S o - площа поперечного перерізу робочої частини зразка в місці надрізу, мм . Одночасно визначають межу міцності бронзи на розтяг на гладких зразках гл з розмірами в поперечному перерізі, рівними розмірам зразків нетто з надрізом. Чутливість бронзи до надрізу розраховують коефіцієнтом концентрації напружень за формулою: К роз  нд / гл . 2 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб визначення межі міцності бронзи, що включає прикладання до пропорційного циліндричного зразка розтягуючого зусилля, який відрізняється тим, що в середній частині зразка по його периметру як концентратор напружень виконують гострий надріз глибиною 0,5 мм з кутом при вершині 45°, а його вплив на межу міцності бронзи при розтягу оцінюють коефіцієнтом концентрації напружень K роз . , який розраховують відношенням величини межі міцності бронзи на розтяг надрізаного зразка нд до межі міцності бронзи на розтяг гладкого 50 зразка гл при однаковому їх поперечному перерізі нетто за формулою: K роз .  нд / гл . 1 UA 104952 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
