Вибуховий пристрій для відбивання блочного декоративного каменю
Номер патенту: 106545
Опубліковано: 25.04.2016
Автори: Романченко Анжела Миколаївна, Закусило Роман Васильович, Закусило Василь Романович
Формула / Реферат

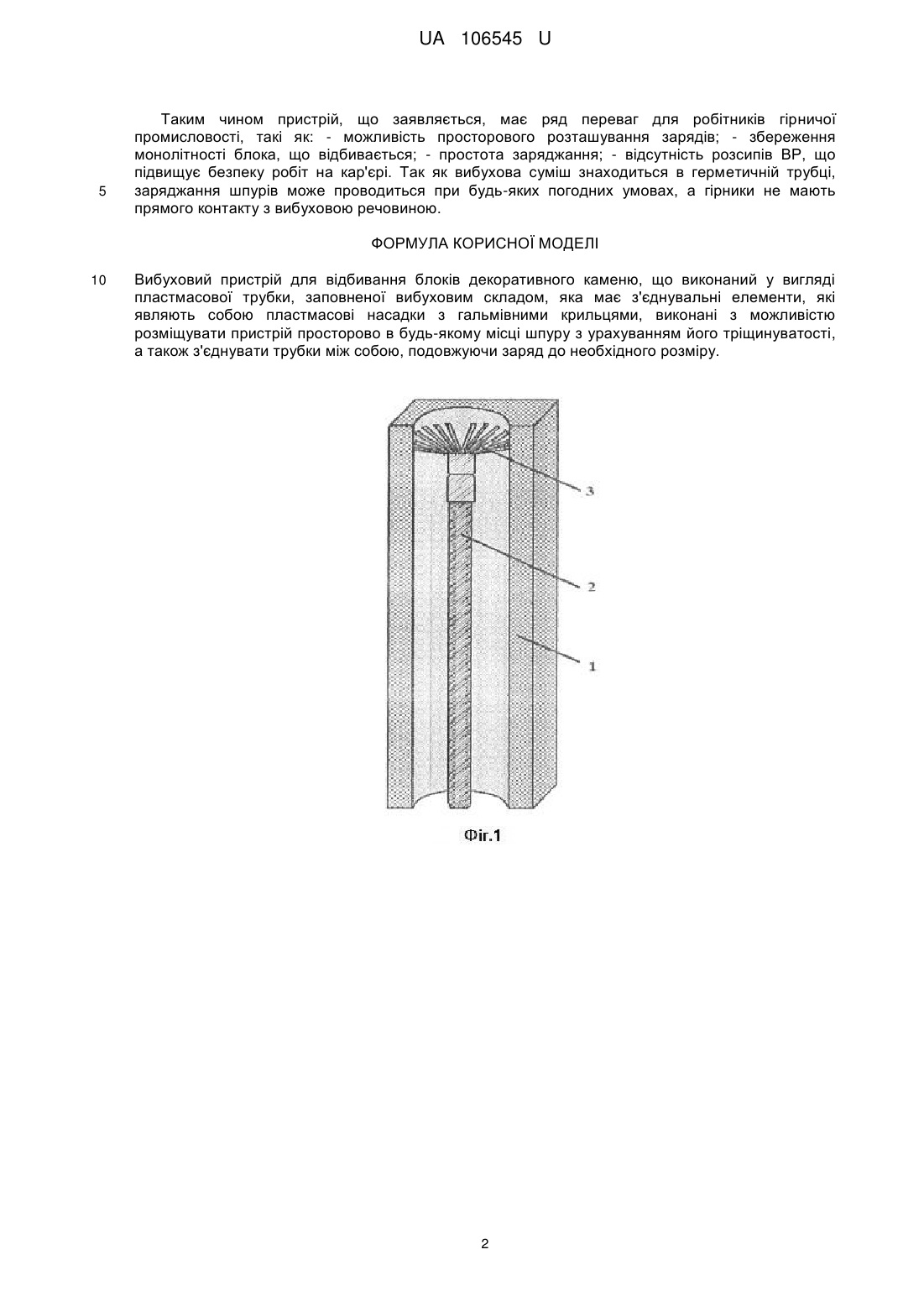

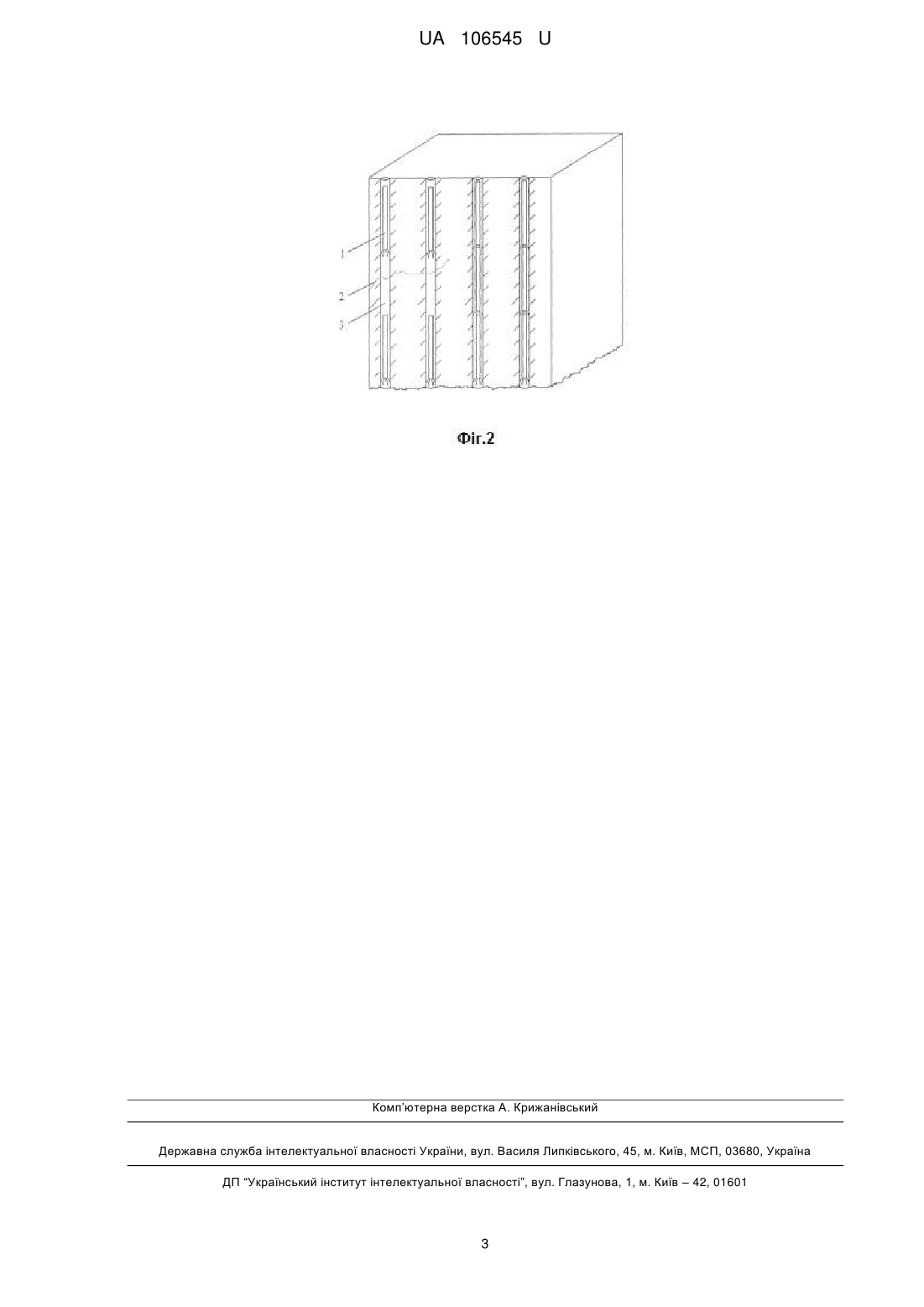

Вибуховий пристрій для відбивання блоків декоративного каменю, що виконаний у вигляді пластмасової трубки, заповненої вибуховим складом, яка має з'єднувальні елементи, які являють собою пластмасові насадки з гальмівними крильцями, виконані з можливістю розміщувати пристрій просторово в будь-якому місці шпуру з урахуванням його тріщинуватості, а також з'єднувати трубки між собою, подовжуючи заряд до необхідного розміру.
Текст

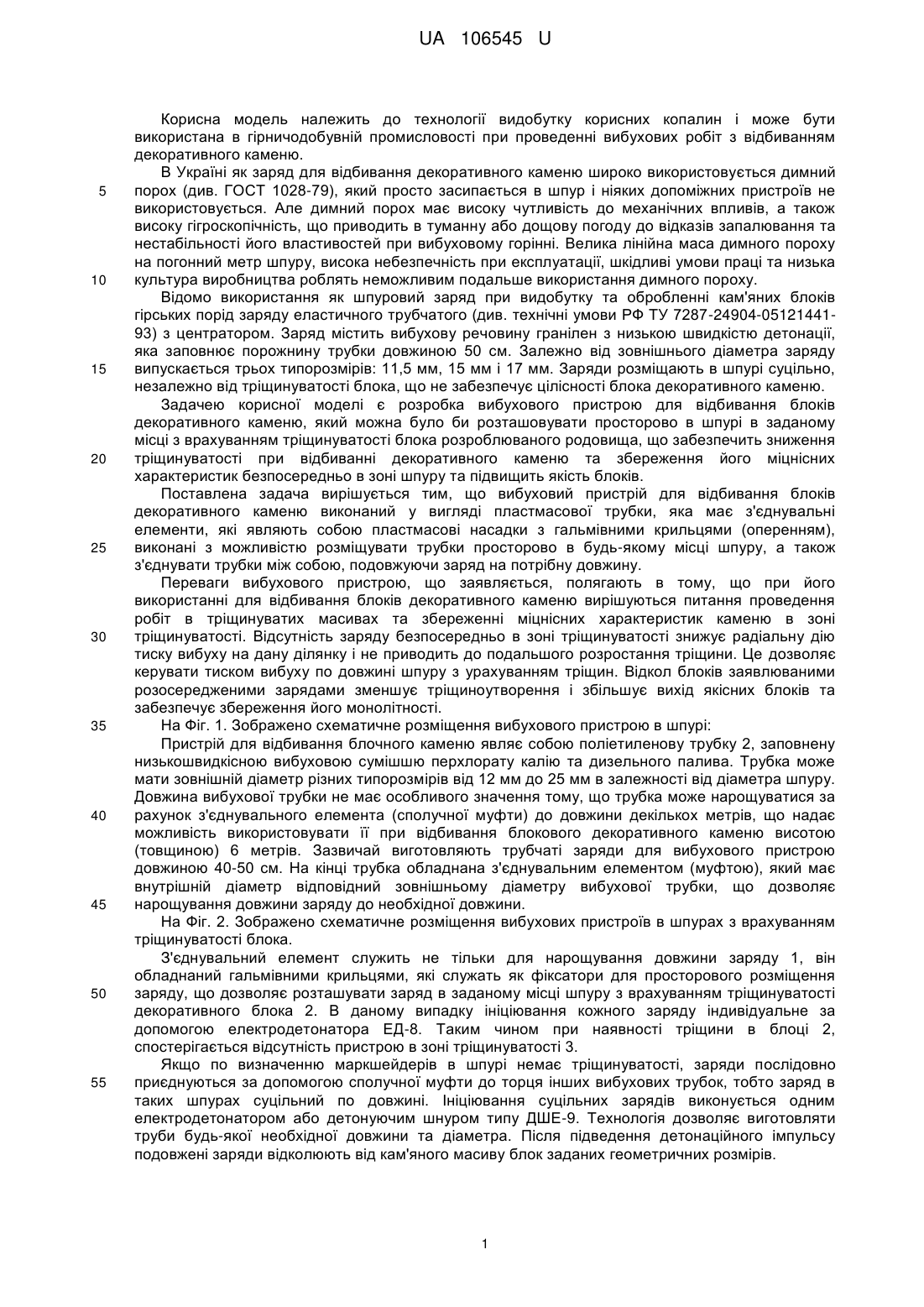

Реферат: Вибуховий пристрій для відбивання блоків декоративного каменю виконаний у вигляді пластмасової трубки, заповненої вибуховим складом, яка має з'єднувальні елементи, які являють собою пластмасові насадки з гальмівними крильцями. Насадки виконані з можливістю розміщувати пристрій просторово в будь-якому місці шпуру з урахуванням його тріщинуватості, а також з'єднувати трубки між собою, подовжуючи заряд до необхідного розміру. UA 106545 U (54) ВИБУХОВИЙ ПРИСТРІЙ ДЛЯ ВІДБИВАННЯ БЛОЧНОГО ДЕКОРАТИВНОГО КАМЕНЮ UA 106545 U UA 106545 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технології видобутку корисних копалин і може бути використана в гірничодобувній промисловості при проведенні вибухових робіт з відбиванням декоративного каменю. В Україні як заряд для відбивання декоративного каменю широко використовується димний порох (див. ГОСТ 1028-79), який просто засипається в шпур і ніяких допоміжних пристроїв не використовується. Але димний порох має високу чутливість до механічних впливів, а також високу гігроскопічність, що приводить в туманну або дощову погоду до відказів запалювання та нестабільності його властивостей при вибуховому горінні. Велика лінійна маса димного пороху на погонний метр шпуру, висока небезпечність при експлуатації, шкідливі умови праці та низька культура виробництва роблять неможливим подальше використання димного пороху. Відомо використання як шпуровий заряд при видобутку та обробленні кам'яних блоків гірських порід заряду еластичного трубчатого (див. технічні умови РФ ТУ 7287-24904-0512144193) з центратором. Заряд містить вибухову речовину гранілен з низькою швидкістю детонації, яка заповнює порожнину трубки довжиною 50 см. Залежно від зовнішнього діаметра заряду випускається трьох типорозмірів: 11,5 мм, 15 мм і 17 мм. Заряди розміщають в шпурі суцільно, незалежно від тріщинуватості блока, що не забезпечує цілісності блока декоративного каменю. Задачею корисної моделі є розробка вибухового пристрою для відбивання блоків декоративного каменю, який можна було би розташовувати просторово в шпурі в заданому місці з врахуванням тріщинуватості блока розроблюваного родовища, що забезпечить зниження тріщинуватості при відбиванні декоративного каменю та збереження його міцнісних характеристик безпосередньо в зоні шпуру та підвищить якість блоків. Поставлена задача вирішується тим, що вибуховий пристрій для відбивання блоків декоративного каменю виконаний у вигляді пластмасової трубки, яка має з'єднувальні елементи, які являють собою пластмасові насадки з гальмівними крильцями (оперенням), виконані з можливістю розміщувати трубки просторово в будь-якому місці шпуру, а також з'єднувати трубки між собою, подовжуючи заряд на потрібну довжину. Переваги вибухового пристрою, що заявляється, полягають в тому, що при його використанні для відбивання блоків декоративного каменю вирішуються питання проведення робіт в тріщинуватих масивах та збереженні міцнісних характеристик каменю в зоні тріщинуватості. Відсутність заряду безпосередньо в зоні тріщинуватості знижує радіальну дію тиску вибуху на дану ділянку і не приводить до подальшого розростання тріщини. Це дозволяє керувати тиском вибуху по довжині шпуру з урахуванням тріщин. Відкол блоків заявлюваними розосередженими зарядами зменшує тріщиноутворення і збільшує вихід якісних блоків та забезпечує збереження його монолітності. На Фіг. 1. Зображено схематичне розміщення вибухового пристрою в шпурі: Пристрій для відбивання блочного каменю являє собою поліетиленову трубку 2, заповнену низькошвидкісною вибуховою сумішшю перхлорату калію та дизельного палива. Трубка може мати зовнішній діаметр різних типорозмірів від 12 мм до 25 мм в залежності від діаметра шпуру. Довжина вибухової трубки не має особливого значення тому, що трубка може нарощуватися за рахунок з'єднувального елемента (сполучної муфти) до довжини декількох метрів, що надає можливість використовувати її при відбивання блокового декоративного каменю висотою (товщиною) 6 метрів. Зазвичай виготовляють трубчаті заряди для вибухового пристрою довжиною 40-50 см. На кінці трубка обладнана з'єднувальним елементом (муфтою), який має внутрішній діаметр відповідний зовнішньому діаметру вибухової трубки, що дозволяє нарощування довжини заряду до необхідної довжини. На Фіг. 2. Зображено схематичне розміщення вибухових пристроїв в шпурах з врахуванням тріщинуватості блока. З'єднувальний елемент служить не тільки для нарощування довжини заряду 1, він обладнаний гальмівними крильцями, які служать як фіксатори для просторового розміщення заряду, що дозволяє розташувати заряд в заданому місці шпуру з врахуванням тріщинуватості декоративного блока 2. В даному випадку ініціювання кожного заряду індивідуальне за допомогою електродетонатора ЕД-8. Таким чином при наявності тріщини в блоці 2, спостерігається відсутність пристрою в зоні тріщинуватості 3. Якщо по визначенню маркшейдерів в шпурі немає тріщинуватості, заряди послідовно приєднуються за допомогою сполучної муфти до торця інших вибухових трубок, тобто заряд в таких шпурах суцільний по довжині. Ініціювання суцільних зарядів виконується одним електродетонатором або детонуючим шнуром типу ДШЕ-9. Технологія дозволяє виготовляти труби будь-якої необхідної довжини та діаметра. Після підведення детонаційного імпульсу подовжені заряди відколюють від кам'яного масиву блок заданих геометричних розмірів. 1 UA 106545 U 5 Таким чином пристрій, що заявляється, має ряд переваг для робітників гірничої промисловості, такі як: - можливість просторового розташування зарядів; - збереження монолітності блока, що відбивається; - простота заряджання; - відсутність розсипів ВР, що підвищує безпеку робіт на кар'єрі. Так як вибухова суміш знаходиться в герметичній трубці, заряджання шпурів може проводиться при будь-яких погодних умовах, а гірники не мають прямого контакту з вибуховою речовиною. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Вибуховий пристрій для відбивання блоків декоративного каменю, що виконаний у вигляді пластмасової трубки, заповненої вибуховим складом, яка має з'єднувальні елементи, які являють собою пластмасові насадки з гальмівними крильцями, виконані з можливістю розміщувати пристрій просторово в будь-якому місці шпуру з урахуванням його тріщинуватості, а також з'єднувати трубки між собою, подовжуючи заряд до необхідного розміру. 2 UA 106545 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюExplosive device for cutting block ornamental stone
Автори англійськоюZakusylo Vasyl Romanovych, Zakusylo Roman Vasyliovych, Romanchenko Anzhela Mykolaivna
Назва патенту російськоюВзрывное устройство для отбивания блочного декоративного камня
Автори російськоюЗакусило Василий Романович, Закусило Роман Васильевич, Романченко Анжела Николаевна
МПК / Мітки
МПК: F42B 3/02
Мітки: блочного, декоративного, вибуховий, каменю, відбивання, пристрій
