Захисний пристрій для вікна виробничого приміщення

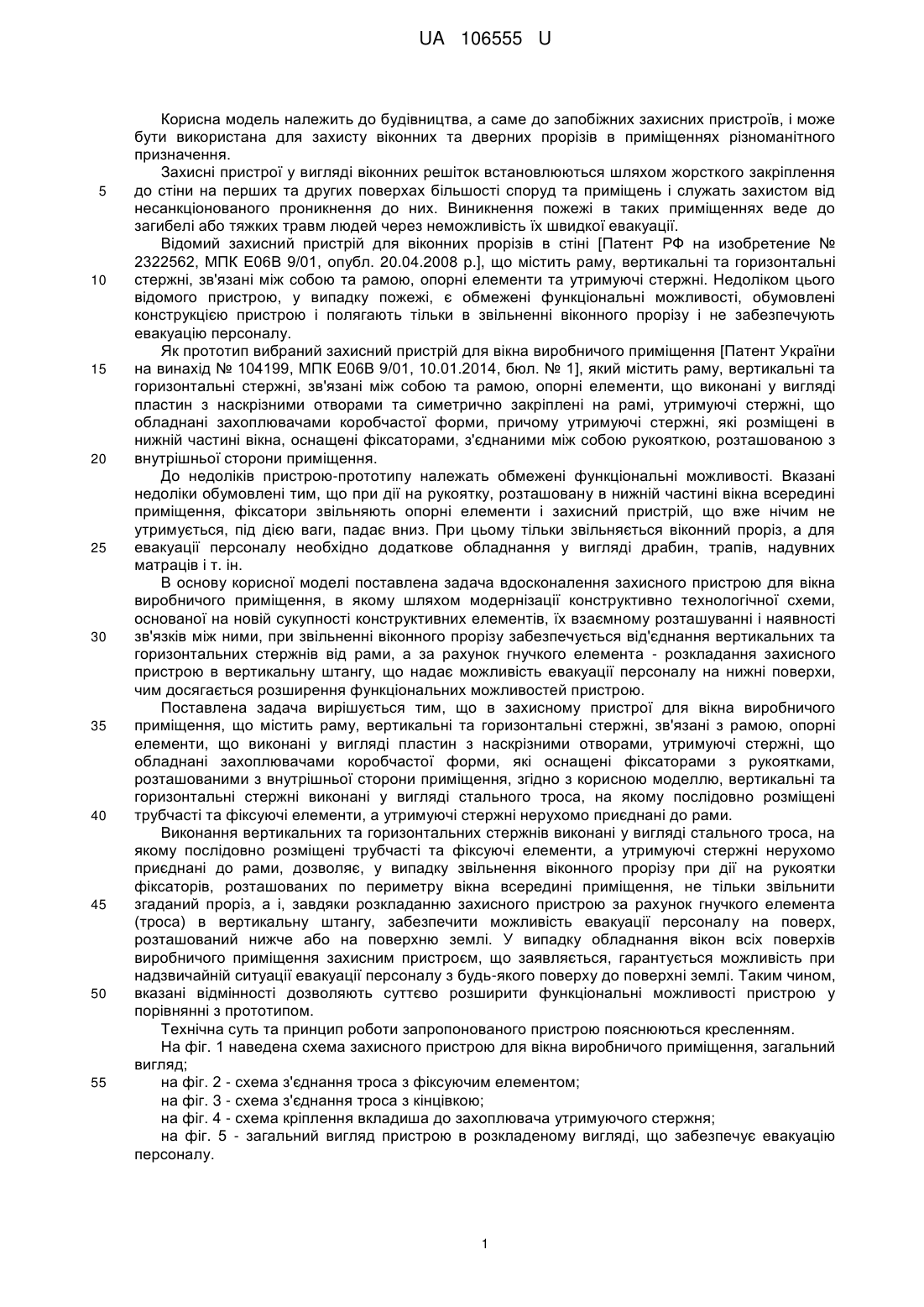

Реферат: UA 106555 U UA 106555 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, а саме до запобіжних захисних пристроїв, і може бути використана для захисту віконних та дверних прорізів в приміщеннях різноманітного призначення. Захисні пристрої у вигляді віконних решіток встановлюються шляхом жорсткого закріплення до стіни на перших та других поверхах більшості споруд та приміщень і служать захистом від несанкціонованого проникнення до них. Виникнення пожежі в таких приміщеннях веде до загибелі або тяжких травм людей через неможливість їх швидкої евакуації. Відомий захисний пристрій для віконних прорізів в стіні [Патент РФ на изобретение № 2322562, МПК Е06В 9/01, опубл. 20.04.2008 p.], що містить раму, вертикальні та горизонтальні стержні, зв'язані між собою та рамою, опорні елементи та утримуючі стержні. Недоліком цього відомого пристрою, у випадку пожежі, є обмежені функціональні можливості, обумовлені конструкцією пристрою і полягають тільки в звільненні віконного прорізу і не забезпечують евакуацію персоналу. Як прототип вибраний захисний пристрій для вікна виробничого приміщення [Патент України на винахід № 104199, МПК Е06В 9/01, 10.01.2014, бюл. № 1], який містить раму, вертикальні та горизонтальні стержні, зв'язані між собою та рамою, опорні елементи, що виконані у вигляді пластин з наскрізними отворами та симетрично закріплені на рамі, утримуючі стержні, що обладнані захоплювачами коробчастої форми, причому утримуючі стержні, які розміщені в нижній частині вікна, оснащені фіксаторами, з'єднаними між собою рукояткою, розташованою з внутрішньої сторони приміщення. До недоліків пристрою-прототипу належать обмежені функціональні можливості. Вказані недоліки обумовлені тим, що при дії на рукоятку, розташовану в нижній частині вікна всередині приміщення, фіксатори звільняють опорні елементи і захисний пристрій, що вже нічим не утримується, під дією ваги, падає вниз. При цьому тільки звільняється віконний проріз, а для евакуації персоналу необхідно додаткове обладнання у вигляді драбин, трапів, надувних матраців і т. ін. В основу корисної моделі поставлена задача вдосконалення захисного пристрою для вікна виробничого приміщення, в якому шляхом модернізації конструктивно технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, при звільненні віконного прорізу забезпечується від'єднання вертикальних та горизонтальних стержнів від рами, а за рахунок гнучкого елемента - розкладання захисного пристрою в вертикальну штангу, що надає можливість евакуації персоналу на нижні поверхи, чим досягається розширення функціональних можливостей пристрою. Поставлена задача вирішується тим, що в захисному пристрої для вікна виробничого приміщення, що містить раму, вертикальні та горизонтальні стержні, зв'язані з рамою, опорні елементи, що виконані у вигляді пластин з наскрізними отворами, утримуючі стержні, що обладнані захоплювачами коробчастої форми, які оснащені фіксаторами з рукоятками, розташованими з внутрішньої сторони приміщення, згідно з корисною моделлю, вертикальні та горизонтальні стержні виконані у вигляді стального троса, на якому послідовно розміщені трубчасті та фіксуючі елементи, а утримуючі стержні нерухомо приєднані до рами. Виконання вертикальних та горизонтальних стержнів виконані у вигляді стального троса, на якому послідовно розміщені трубчасті та фіксуючі елементи, а утримуючі стержні нерухомо приєднані до рами, дозволяє, у випадку звільнення віконного прорізу при дії на рукоятки фіксаторів, розташованих по периметру вікна всередині приміщення, не тільки звільнити згаданий проріз, а і, завдяки розкладанню захисного пристрою за рахунок гнучкого елемента (троса) в вертикальну штангу, забезпечити можливість евакуації персоналу на поверх, розташований нижче або на поверхню землі. У випадку обладнання вікон всіх поверхів виробничого приміщення захисним пристроєм, що заявляється, гарантується можливість при надзвичайній ситуації евакуації персоналу з будь-якого поверху до поверхні землі. Таким чином, вказані відмінності дозволяють суттєво розширити функціональні можливості пристрою у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема захисного пристрою для вікна виробничого приміщення, загальний вигляд; на фіг. 2 - схема з'єднання троса з фіксуючим елементом; на фіг. 3 - схема з'єднання троса з кінцівкою; нафіг. 4 - схема кріплення вкладиша до захоплювача утримуючого стержня; на фіг. 5 - загальний вигляд пристрою в розкладеному вигляді, що забезпечує евакуацію персоналу. 1 UA 106555 U 5 10 15 20 Запропонований захисний пристрій для вікна виробничого приміщення містить раму 1, яка оснащена симетрично закріпленими на ній опорними елементами 2, 7, 12, 16, за допомогою яких вона приєднана до стіни. Крім того на рамі 1 встановлені коробчастої форми. Вертикальні та горизонтальні стержні захисного пристрою виконані у вигляді стального троса 11, обладнаного кінцівками 8, з послідовно розміщеними на ньому трубчастими елементами 3 та 6, фіксуючими елементами 14, трубчастими елементами 18. Описаний вище захисний пристрій для вікна виробничого приміщення використовується таким чином. Трос 11, обладнаний кінцівками 8, з послідовно розміщеними на ньому трубчастими елементами 3 та 6, фіксуючими елементами 14, трубчастими елементами 18 послідовно, відповідно до схеми, починаючи з захоплювача 8, за допомогою фіксаторів з рукоятками (на рисунку не показані) закріплюється в захоплювачах 9, 19, 17, 10, 13, 5, 4. Кінець троса закріплюється в захоплювачі 15. Захисний пристрій готовий до використання. У випадку виникнення пожежі або інших надзвичайних ситуацій шляхом дії на рукоятки управління всередині приміщення утримуючі стержні вивільняють захоплювачі 4, 5, 10, 13, 15, 17 та 19. Трос 11, залишившись закріпленим тільки в захоплювачі 9, розпрямляється у вертикальну штангу з послідовно розміщеними на ньому трубчастими і фіксуючими елементами, що можуть бути використані як додаткові опорні елементи для рук та ніг обслуговуючого персоналу, і який може покинути приміщення і спуститись на поверх нижче або до поверхні землі. Після ліквідації надзвичайної ситуації трос 11 повертається у вихідне положення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Захисний пристрій для вікна виробничого приміщення, що містить раму, вертикальні та горизонтальні стержні, зв'язані з рамою, опорні елементи, що виконані у вигляді пластин з наскрізними отворами, утримуючі стержні, що обладнані захватами коробчастої форми, які оснащені фіксаторами з рукоятками, розташованими з внутрішньої сторони приміщення, який відрізняється тим, що вертикальні та горизонтальні стержні виконані у вигляді стального троса, на якому послідовно розміщені трубчасті та фіксуючі елементи, а утримуючі стержні нерухомо приєднані до рами. 2 UA 106555 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
