Захисний пристрій для вікна виробничого приміщення

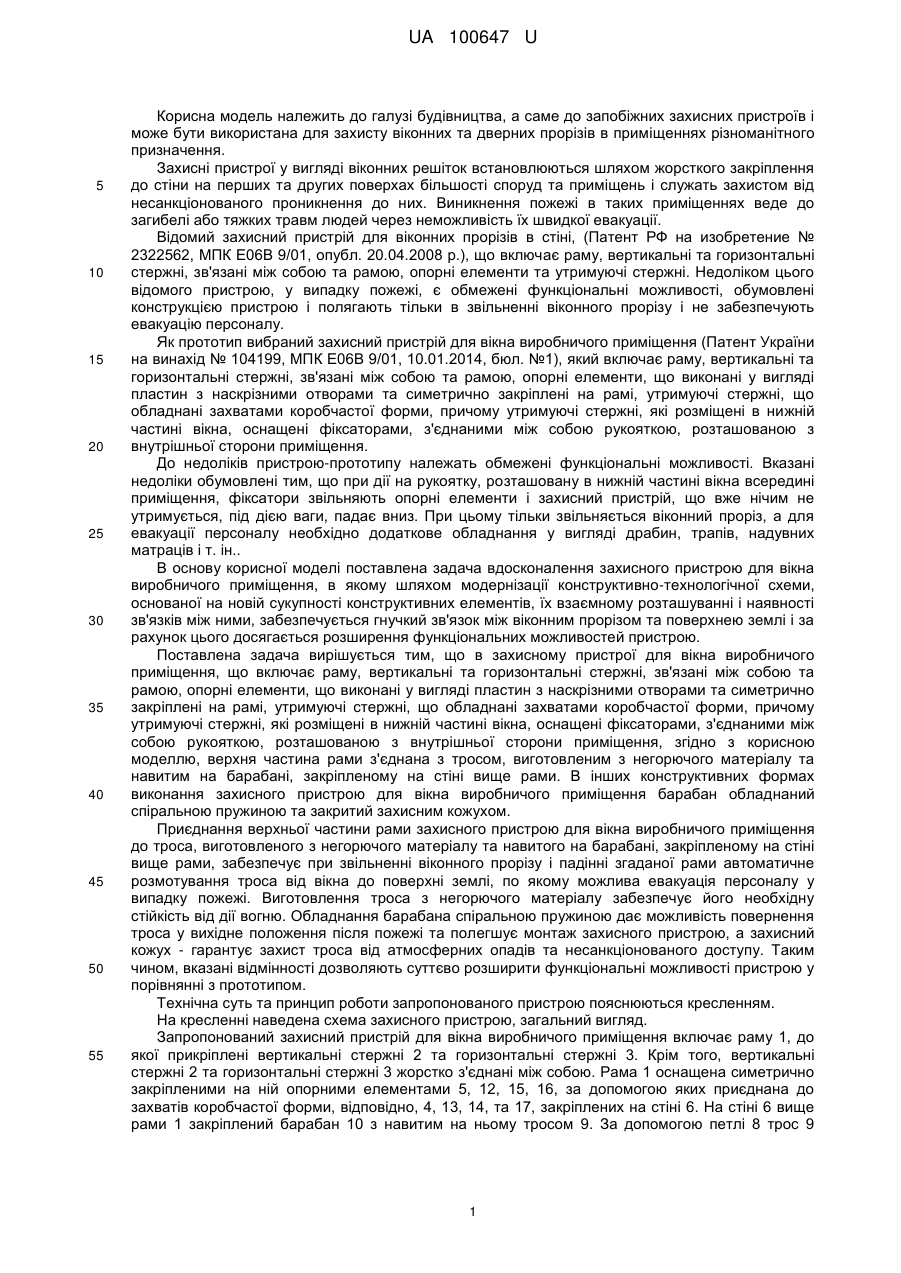

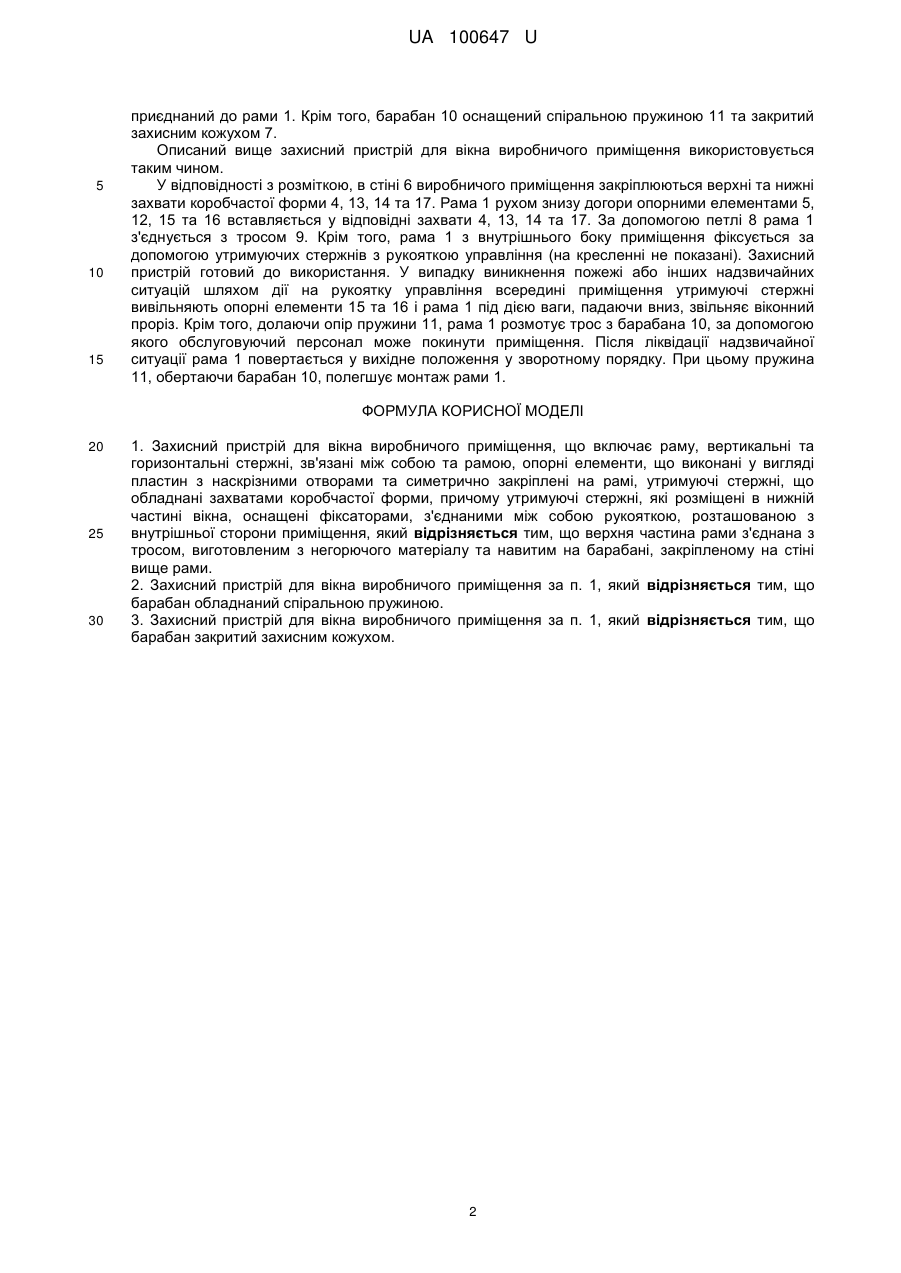

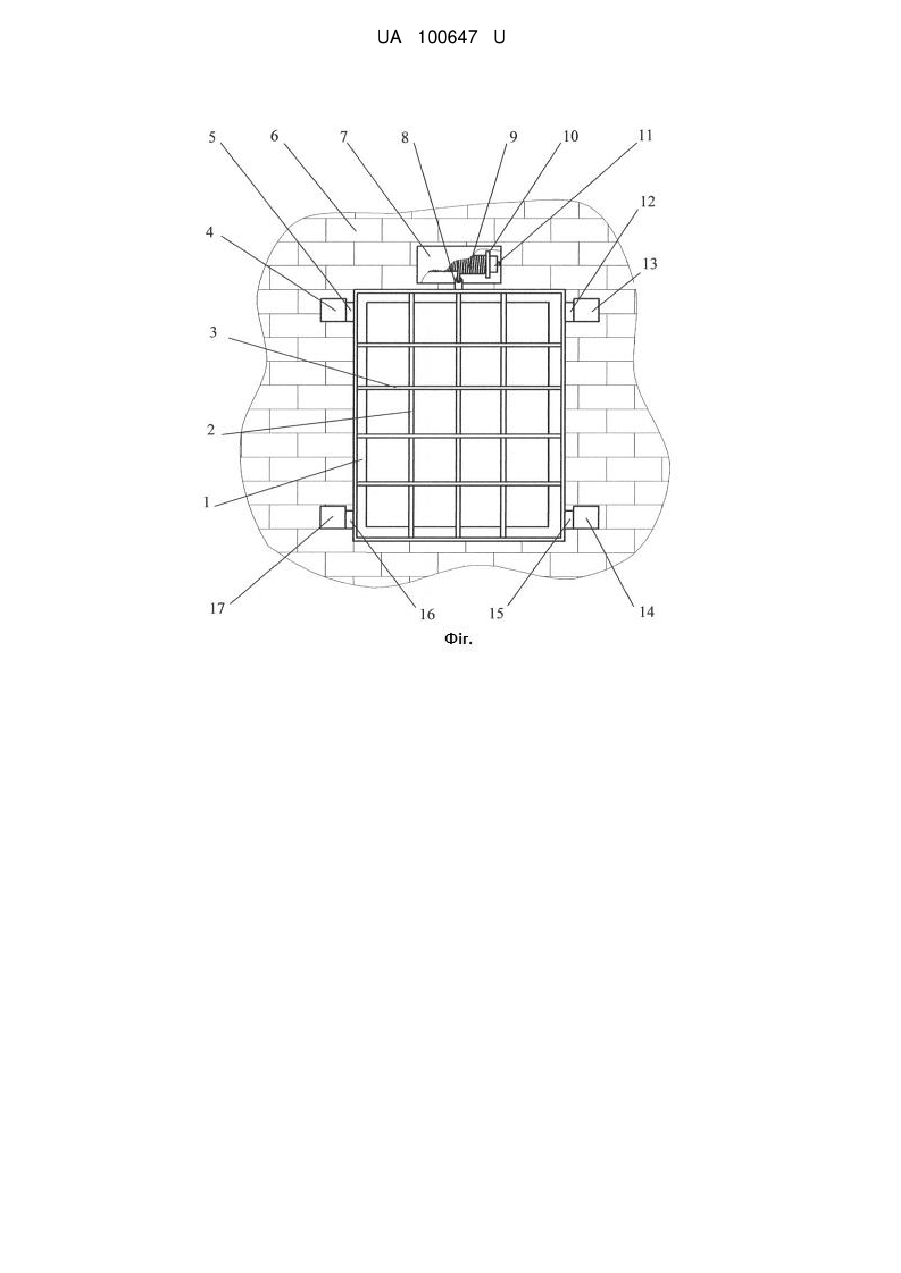

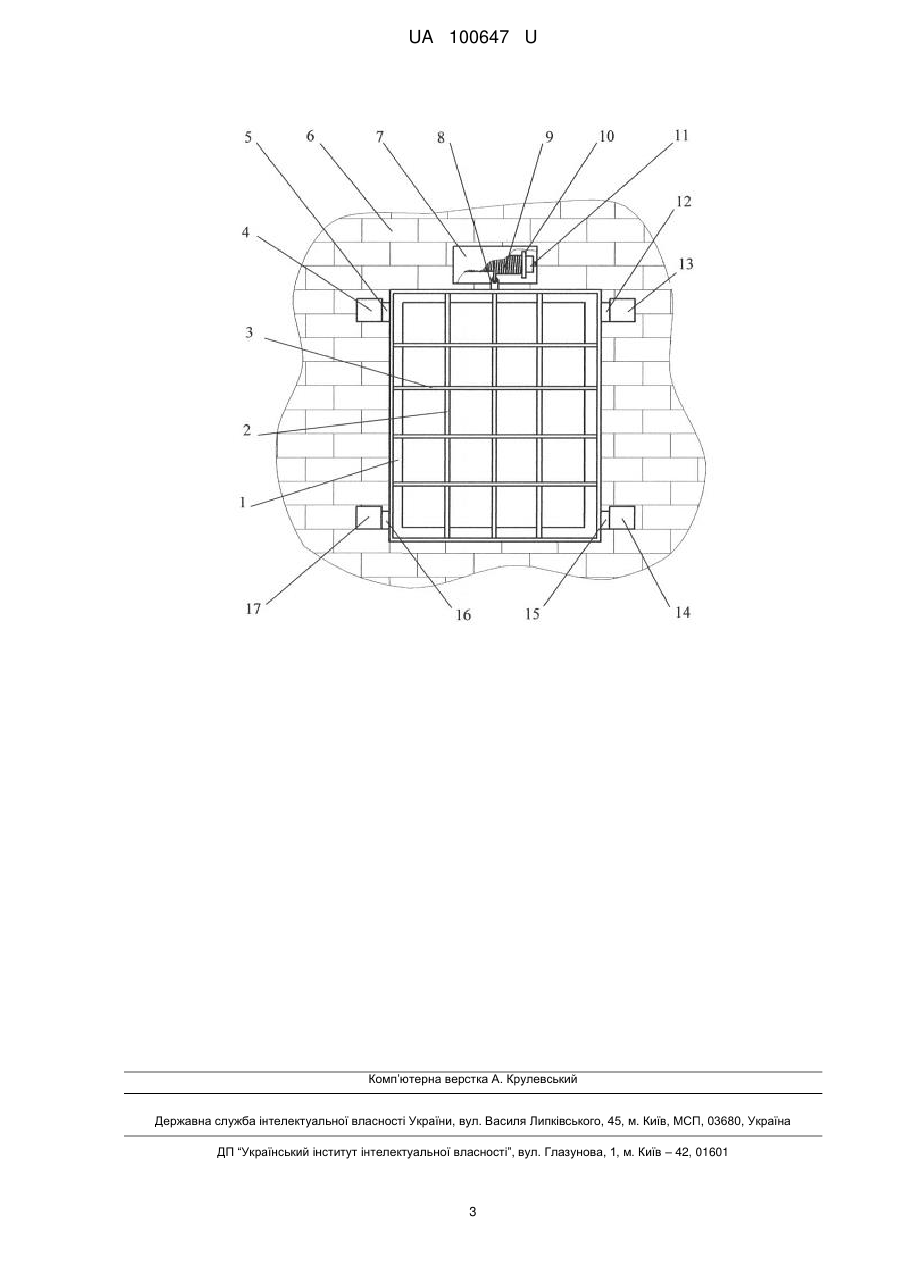

Реферат: UA 100647 U UA 100647 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, а саме до запобіжних захисних пристроїв і може бути використана для захисту віконних та дверних прорізів в приміщеннях різноманітного призначення. Захисні пристрої у вигляді віконних решіток встановлюються шляхом жорсткого закріплення до стіни на перших та других поверхах більшості споруд та приміщень і служать захистом від несанкціонованого проникнення до них. Виникнення пожежі в таких приміщеннях веде до загибелі або тяжких травм людей через неможливість їх швидкої евакуації. Відомий захисний пристрій для віконних прорізів в стіні, (Патент РФ на изобретение № 2322562, МПК Е06В 9/01, опубл. 20.04.2008 p.), що включає раму, вертикальні та горизонтальні стержні, зв'язані між собою та рамою, опорні елементи та утримуючі стержні. Недоліком цього відомого пристрою, у випадку пожежі, є обмежені функціональні можливості, обумовлені конструкцією пристрою і полягають тільки в звільненні віконного прорізу і не забезпечують евакуацію персоналу. Як прототип вибраний захисний пристрій для вікна виробничого приміщення (Патент України на винахід № 104199, МПК Е06В 9/01, 10.01.2014, бюл. №1), який включає раму, вертикальні та горизонтальні стержні, зв'язані між собою та рамою, опорні елементи, що виконані у вигляді пластин з наскрізними отворами та симетрично закріплені на рамі, утримуючі стержні, що обладнані захватами коробчастої форми, причому утримуючі стержні, які розміщені в нижній частині вікна, оснащені фіксаторами, з'єднаними між собою рукояткою, розташованою з внутрішньої сторони приміщення. До недоліків пристрою-прототипу належать обмежені функціональні можливості. Вказані недоліки обумовлені тим, що при дії на рукоятку, розташовану в нижній частині вікна всередині приміщення, фіксатори звільняють опорні елементи і захисний пристрій, що вже нічим не утримується, під дією ваги, падає вниз. При цьому тільки звільняється віконний проріз, а для евакуації персоналу необхідно додаткове обладнання у вигляді драбин, трапів, надувних матраців і т. ін.. В основу корисної моделі поставлена задача вдосконалення захисного пристрою для вікна виробничого приміщення, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується гнучкий зв'язок між віконним прорізом та поверхнею землі і за рахунок цього досягається розширення функціональних можливостей пристрою. Поставлена задача вирішується тим, що в захисному пристрої для вікна виробничого приміщення, що включає раму, вертикальні та горизонтальні стержні, зв'язані між собою та рамою, опорні елементи, що виконані у вигляді пластин з наскрізними отворами та симетрично закріплені на рамі, утримуючі стержні, що обладнані захватами коробчастої форми, причому утримуючі стержні, які розміщені в нижній частині вікна, оснащені фіксаторами, з'єднаними між собою рукояткою, розташованою з внутрішньої сторони приміщення, згідно з корисною моделлю, верхня частина рами з'єднана з тросом, виготовленим з негорючого матеріалу та навитим на барабані, закріпленому на стіні вище рами. В інших конструктивних формах виконання захисного пристрою для вікна виробничого приміщення барабан обладнаний спіральною пружиною та закритий захисним кожухом. Приєднання верхньої частини рами захисного пристрою для вікна виробничого приміщення до троса, виготовленого з негорючого матеріалу та навитого на барабані, закріпленому на стіні вище рами, забезпечує при звільненні віконного прорізу і падінні згаданої рами автоматичне розмотування троса від вікна до поверхні землі, по якому можлива евакуація персоналу у випадку пожежі. Виготовлення троса з негорючого матеріалу забезпечує його необхідну стійкість від дії вогню. Обладнання барабана спіральною пружиною дає можливість повернення троса у вихідне положення після пожежі та полегшує монтаж захисного пристрою, а захисний кожух - гарантує захист троса від атмосферних опадів та несанкціонованого доступу. Таким чином, вказані відмінності дозволяють суттєво розширити функціональні можливості пристрою у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На кресленні наведена схема захисного пристрою, загальний вигляд. Запропонований захисний пристрій для вікна виробничого приміщення включає раму 1, до якої прикріплені вертикальні стержні 2 та горизонтальні стержні 3. Крім того, вертикальні стержні 2 та горизонтальні стержні 3 жорстко з'єднані між собою. Рама 1 оснащена симетрично закріпленими на ній опорними елементами 5, 12, 15, 16, за допомогою яких приєднана до захватів коробчастої форми, відповідно, 4, 13, 14, та 17, закріплених на стіні 6. На стіні 6 вище рами 1 закріплений барабан 10 з навитим на ньому тросом 9. За допомогою петлі 8 трос 9 1 UA 100647 U 5 10 15 приєднаний до рами 1. Крім того, барабан 10 оснащений спіральною пружиною 11 та закритий захисним кожухом 7. Описаний вище захисний пристрій для вікна виробничого приміщення використовується таким чином. У відповідності з розміткою, в стіні 6 виробничого приміщення закріплюються верхні та нижні захвати коробчастої форми 4, 13, 14 та 17. Рама 1 рухом знизу догори опорними елементами 5, 12, 15 та 16 вставляється у відповідні захвати 4, 13, 14 та 17. За допомогою петлі 8 рама 1 з'єднується з тросом 9. Крім того, рама 1 з внутрішнього боку приміщення фіксується за допомогою утримуючих стержнів з рукояткою управління (на кресленні не показані). Захисний пристрій готовий до використання. У випадку виникнення пожежі або інших надзвичайних ситуацій шляхом дії на рукоятку управління всередині приміщення утримуючі стержні вивільняють опорні елементи 15 та 16 і рама 1 під дією ваги, падаючи вниз, звільняє віконний проріз. Крім того, долаючи опір пружини 11, рама 1 розмотує трос з барабана 10, за допомогою якого обслуговуючий персонал може покинути приміщення. Після ліквідації надзвичайної ситуації рама 1 повертається у вихідне положення у зворотному порядку. При цьому пружина 11, обертаючи барабан 10, полегшує монтаж рами 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Захисний пристрій для вікна виробничого приміщення, що включає раму, вертикальні та горизонтальні стержні, зв'язані між собою та рамою, опорні елементи, що виконані у вигляді пластин з наскрізними отворами та симетрично закріплені на рамі, утримуючі стержні, що обладнані захватами коробчастої форми, причому утримуючі стержні, які розміщені в нижній частині вікна, оснащені фіксаторами, з'єднаними між собою рукояткою, розташованою з внутрішньої сторони приміщення, який відрізняється тим, що верхня частина рами з'єднана з тросом, виготовленим з негорючого матеріалу та навитим на барабані, закріпленому на стіні вище рами. 2. Захисний пристрій для вікна виробничого приміщення за п. 1, який відрізняється тим, що барабан обладнаний спіральною пружиною. 3. Захисний пристрій для вікна виробничого приміщення за п. 1, який відрізняється тим, що барабан закритий захисним кожухом. 2 UA 100647 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
